直线的投影-机械制图-作业练习题.doc

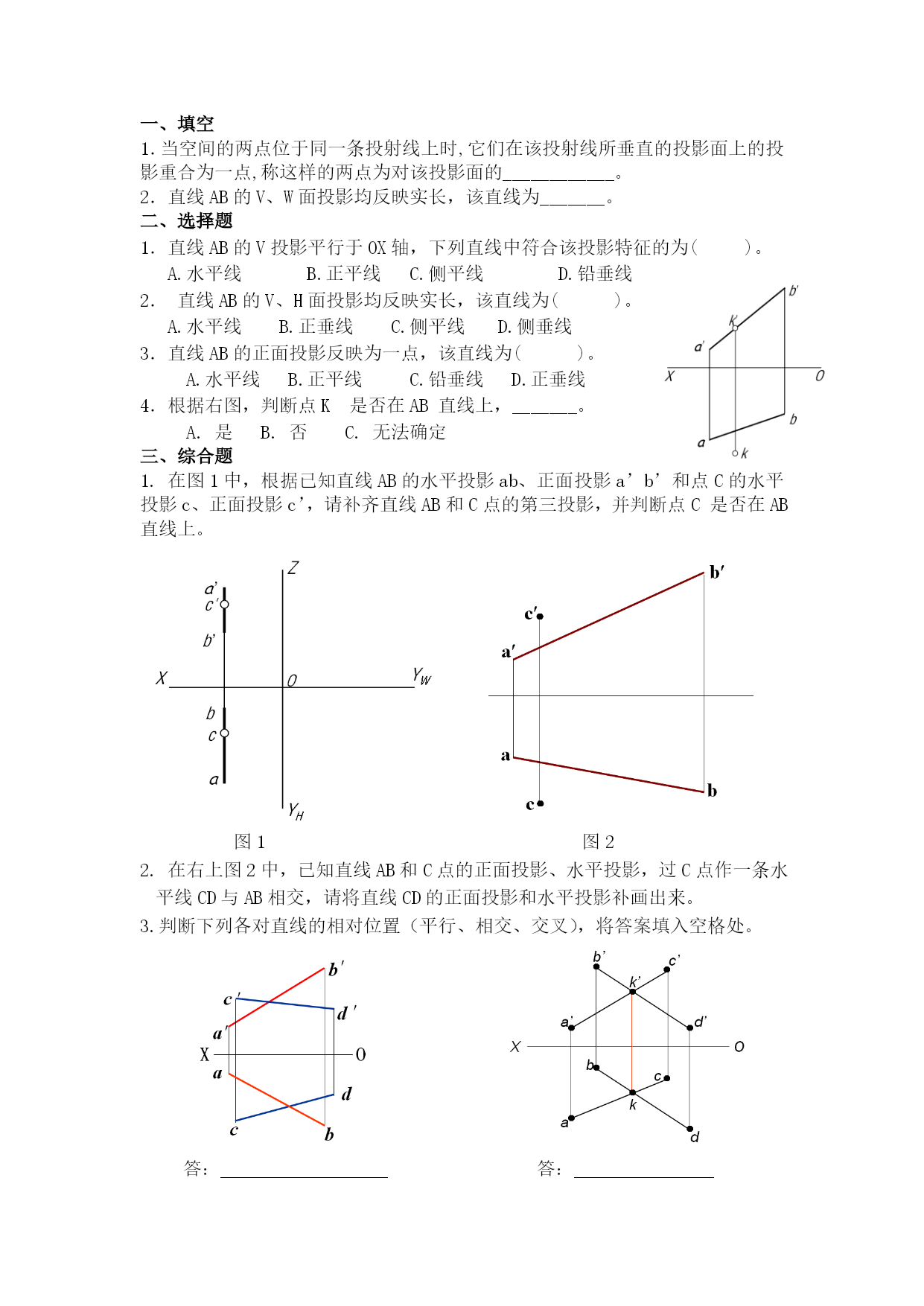

一、填空1．当空间的两点位于同一条投射线上时,它们在该投射线所垂直的投影面上的投影重合为一点,称这样的两点为对该投影面的____________。2．直线AB的V、W面投影均反映实长，该直线为_______。二、选择题1．直线AB的V投影平行于OX轴，下列直线中符合该投影特征的为()。A.水平线B.正平线C.侧平线D.铅垂线2．直线AB的V、H面投影均反映实长，该直线为()。A.水平线B.正垂线C.侧平线D.侧垂线3．直线AB的正面投影反映为一点，该直线为()。A.水平线B.正平线C.铅垂线D.正垂线4．根据右图，判断点K是否在AB直线上，_______。A.是B.否C.无法确定三、综合题1.在图1中，根据已知直线AB的水平投影ab、正面投影a’b’和点C的水平投影c、正面投影c’，请补齐直线AB和C点的第三投影，并判断点C是否在AB直线上。图1图22.在右上图2中，已知直线AB和C点的正面投影、水平投影，过C点作一条水平线CD与AB相交，请将直线CD的正面投影和水平投影补画出来。3.判断下列各对直线的相对位置（平行、相交、交叉），将答案填入空格处。答：答：4.判断下列各对直线的相对位置（平行、相交、交叉），将答案填入空格处。5.已知C点在直线AB上，请根据C点的水平投影c，求正面投影c’、侧面投影c”。6.首先，补画俯视图、左视图中遗漏的线段。然后，将立体图中A点、B点、C点这三点，在主视图、俯视图、左视图上相应的正面投影、水平投影、侧面投影标示出来。最后，在空格处将AB、BC、CA线段的名称填写。（注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注）
