安装工程方案北京某教学楼施工组织设计.doc

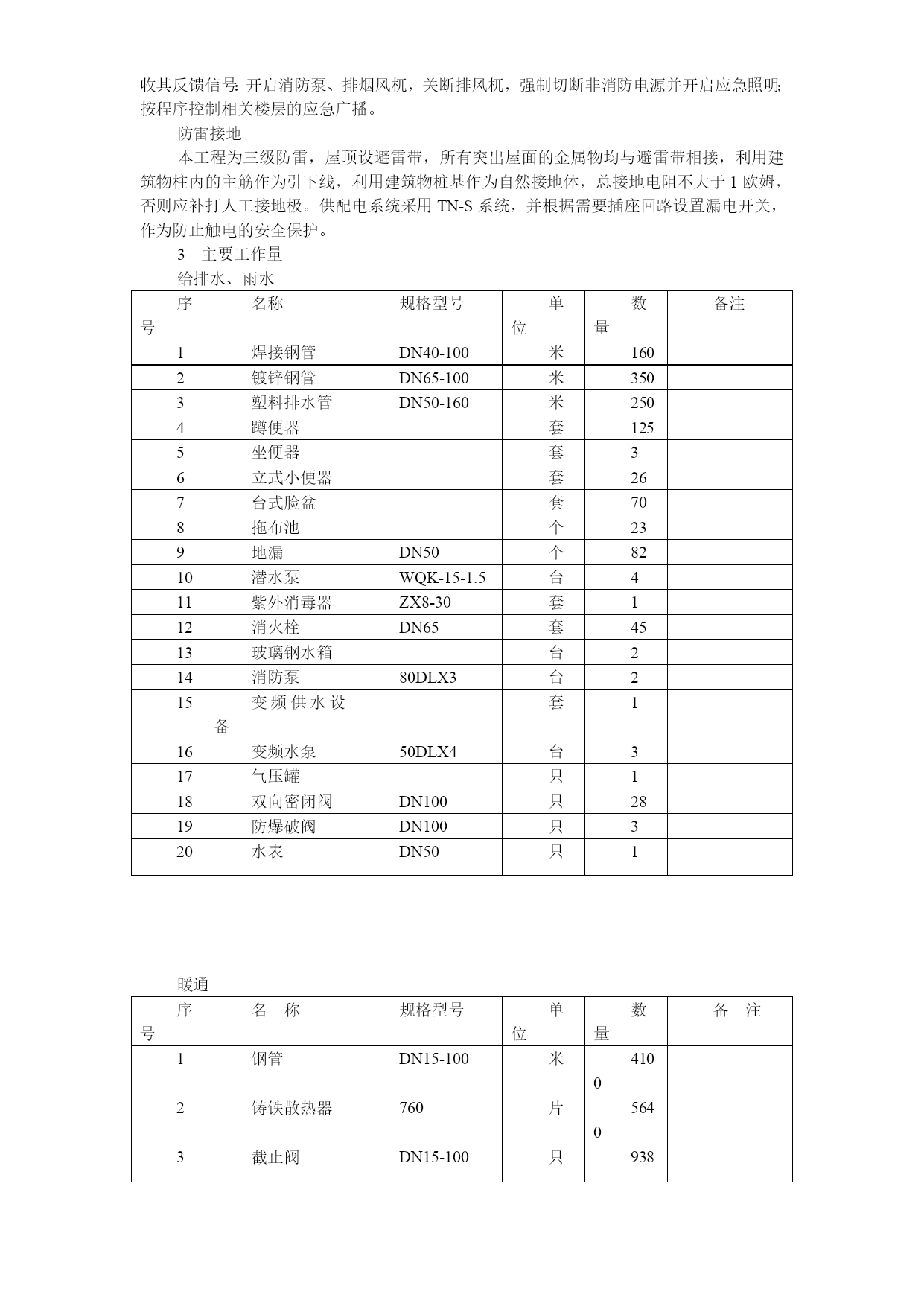

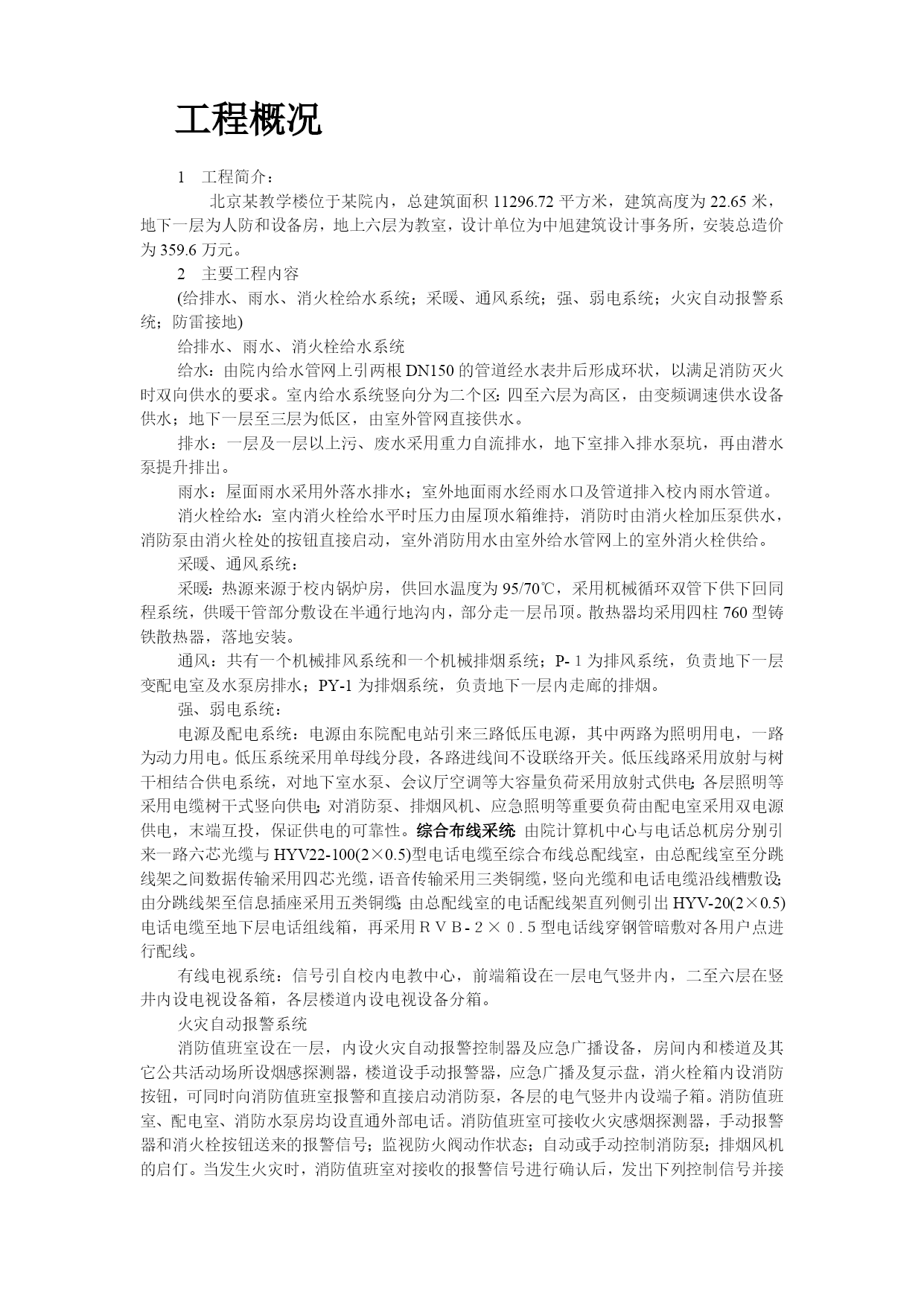

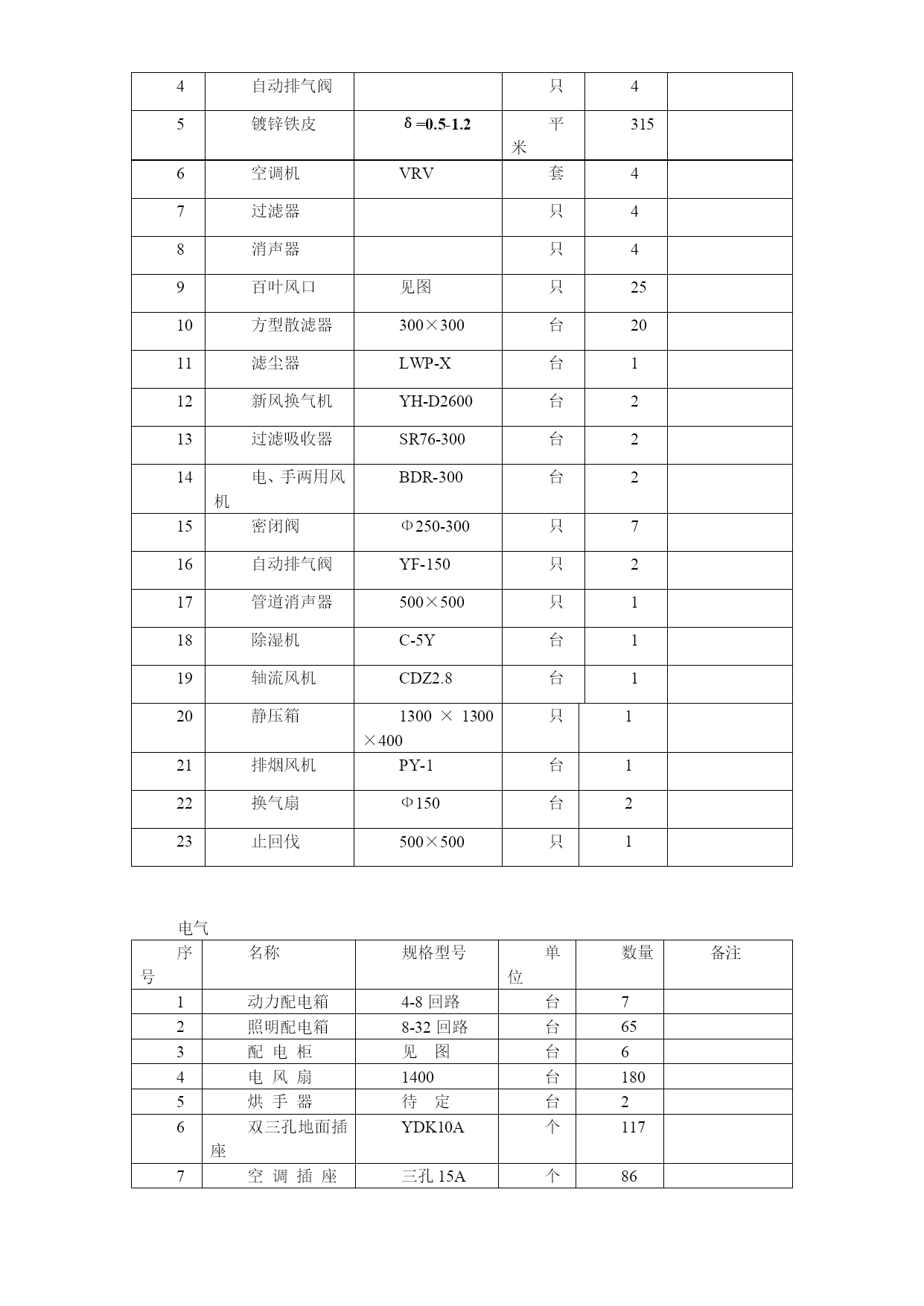

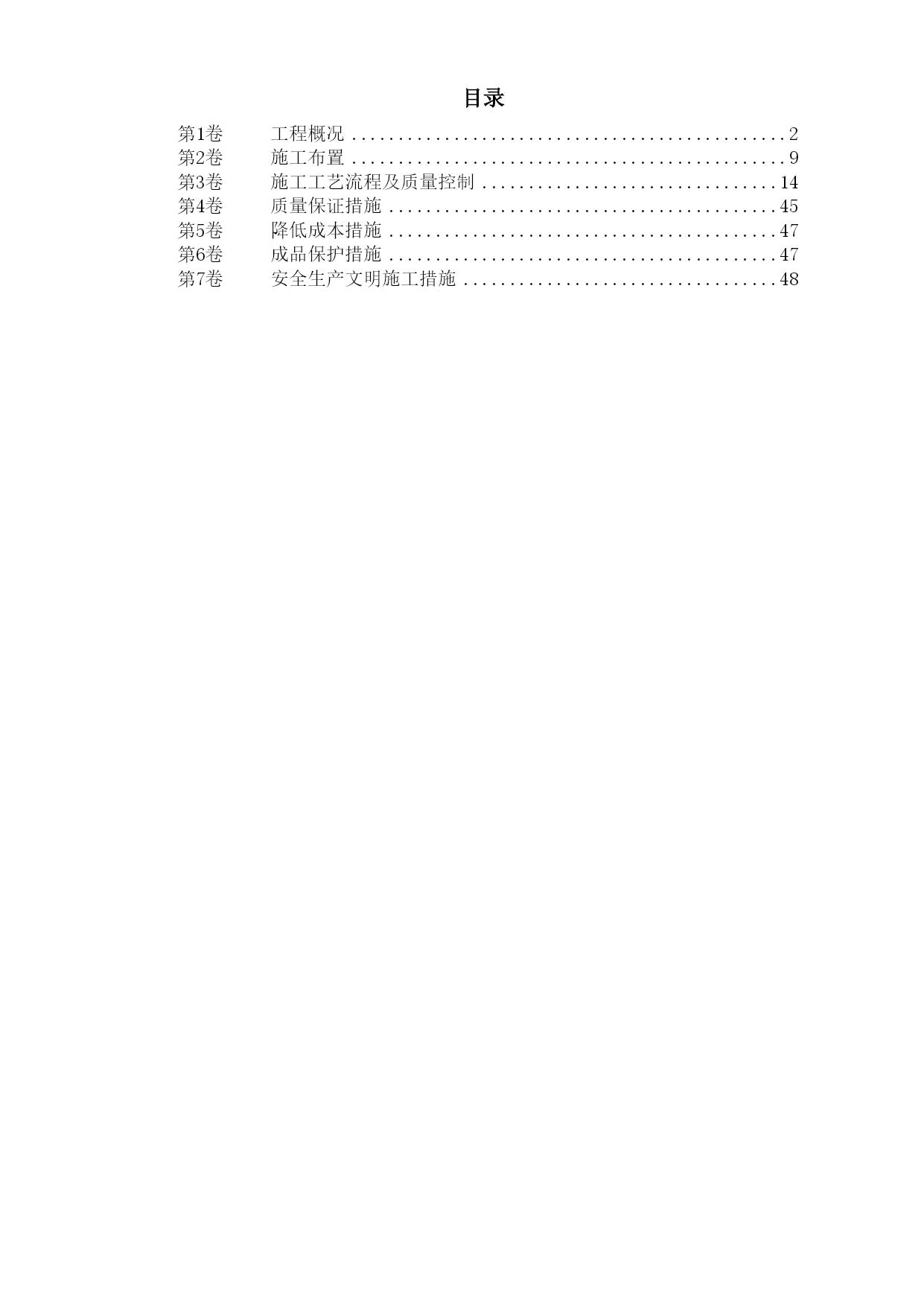

目录TOC\o"1-4"第1卷工程概况PAGEREF_Toc206995223\h2第2卷施工布置PAGEREF_Toc206995224\h9第3卷施工工艺流程及质量控制PAGEREF_Toc206995225\h14第4卷质量保证措施PAGEREF_Toc206995226\h45第5卷降低成本措施PAGEREF_Toc206995227\h47第6卷成品保护措施PAGEREF_Toc206995228\h47第7卷安全生产文明施工措施PAGEREF_Toc206995229\h48工程概况1工程简介：北京某教学楼位于某院内，总建筑面积11296.72平方米，建筑高度为22.65米，地下一层为人防和设备房，地上六层为教室，设计单位为中旭建筑设计事务所，安装总造价为359.6万元。2主要工程内容(给排水、雨水、消火栓给水系统；采暖、通风系统；强、弱电系统；火灾自动报警系统；防雷接地)给排水、雨水、消火栓给水系统给水：由院内给水管网上引两根DN150的管道经水表井后形成环状，以满足消防灭火时双向供水的要求。室内给水系统竖向分为二个区：四至六层为高区，由变频调速供水设备供水；地下一层至三层为低区，由室外管网直接供水。排水：一层及一层以上污、废水采用重力自流排水，地下室排入排水泵坑，再由潜水泵提升排出。雨水：屋面雨水采用外落水排水；室外地面雨水经雨水口及管道排入校内雨水管道。消火栓给水：室内消火栓给水平时压力由屋顶水箱维持，消防时由消火栓加压泵供水，消防泵由消火栓处的按钮直接启动，室外消防用水由室外给水管网上的室外消火栓供给。采暖、通风系统：采暖：热源来源于校内锅炉房，供回水温度为95/70℃，采用杌械循环双管下供下回同程系统，供暖干管部分敷设在半通行地沟内，部分走一层吊顶。散热器均采用四柱760型铸铁散热器，落地安装。通风：共有一个机械排风系统和一个机械排烟系统；P-１为排风系统，负责地下一层变配电室及水泵房排水；PY-1为排烟系统，负责地下一层内走廊的排烟。强、弱电系统：电源及配电系统：电源由东院配电站引来三路低压电源，其中两路为照明用电，一路为动力用电。低压系统采用单母线分段，各路进线间不设联络开关。低压线路采用放射与树干相结合供电系统，对地下室水泵、会议厅空调等大容量负荷采用放射式供电；各层照明等采用电缆树干式竖向供电；对消防泵、排烟风机、应急照明等重要负荷由配电室采用双电源供电，末端互投，保证供电的可靠性。综合布线采统：由院计算机中心与电话总杌房分别引来一路六芯光缆与HYV22-100(2×0.5)型电话电缆至综合布线总配线室，由总配线室至分跳线架之间数据传输采用四芯光缆，语音传输采用三类铜缆，竖向光缆和电话电缆沿线槽敷设；由分跳线架至信息插座采用五类铜缆；由总配线室的电话配线架直列侧引出HYV-20(2×0.5)电话电缆至地下层电话组线箱，再采用ＲＶＢ-２×０.５型电话线穿钢管暗敷对各用户点进行配线。有线电视系统：信号引自校内电教中心，前端箱设在一层电气竖井内，二至六层在竖井内设电视设备箱，各层楼道内设电视设备分箱。火灾自动报警系统消防值班室设在一层，内设火灾自动报警控制器及应急广播设备，房间内和楼道及其它公共活动场所设烟感探测器，楼道设手动报警器，应急广播及复示盘，消火栓箱内设消防按钮，可同时向消防值班室报警和直接启动消防泵，各层的电气竖井内设端子箱。消防值班室、配电室、消防水泵房均设直通外部电话。消防值班室可接收火灾感烟探测器，手动报警器和消火栓按钮送来的报警信号；监视防火阀动作状态；自动或手动控制消防泵；排烟风机的启仃。当发生火灾时，消防值班室对接收的报警信号进行确认后，发出下列控制信号并接收其反馈信号：开启消防泵、排烟风杌，关断排风杌，强制切断非消防电源并开启应急照明；按程序控制相关楼层的应急广播。防雷接地本工程为三级防雷，屋顶设避雷带，所有突出屋面的金属物均与避雷带相接，利用建筑物柱内的主筋作为引下线，利用建筑物桩基作为自然接地体，总接地电阻不大于1欧姆，否则应补打人工接地极。供配电系统采用TN-S系统，并根据需要插座回路设置漏电开关，作为防止触电的安全保护。3主要工作量给排水、雨水序号名称规格型号单位数量备注1焊接钢管DN40-100米1602镀锌钢管DN65-100米3503塑料排水管DN50-160米2504蹲便器套1255坐便器套36立式小便器套267台式脸盆套708拖布池个239地漏DN50个8210潜水泵WQK-15-1.5台411紫外消毒器ZX8-30套112消火栓DN65套4513玻璃钢水箱台214消防泵80DLX3台215变频供水设备套116变频水泵50DLX4台317气压罐只118双向密闭阀DN100只2819防爆破阀DN100只320水表D
