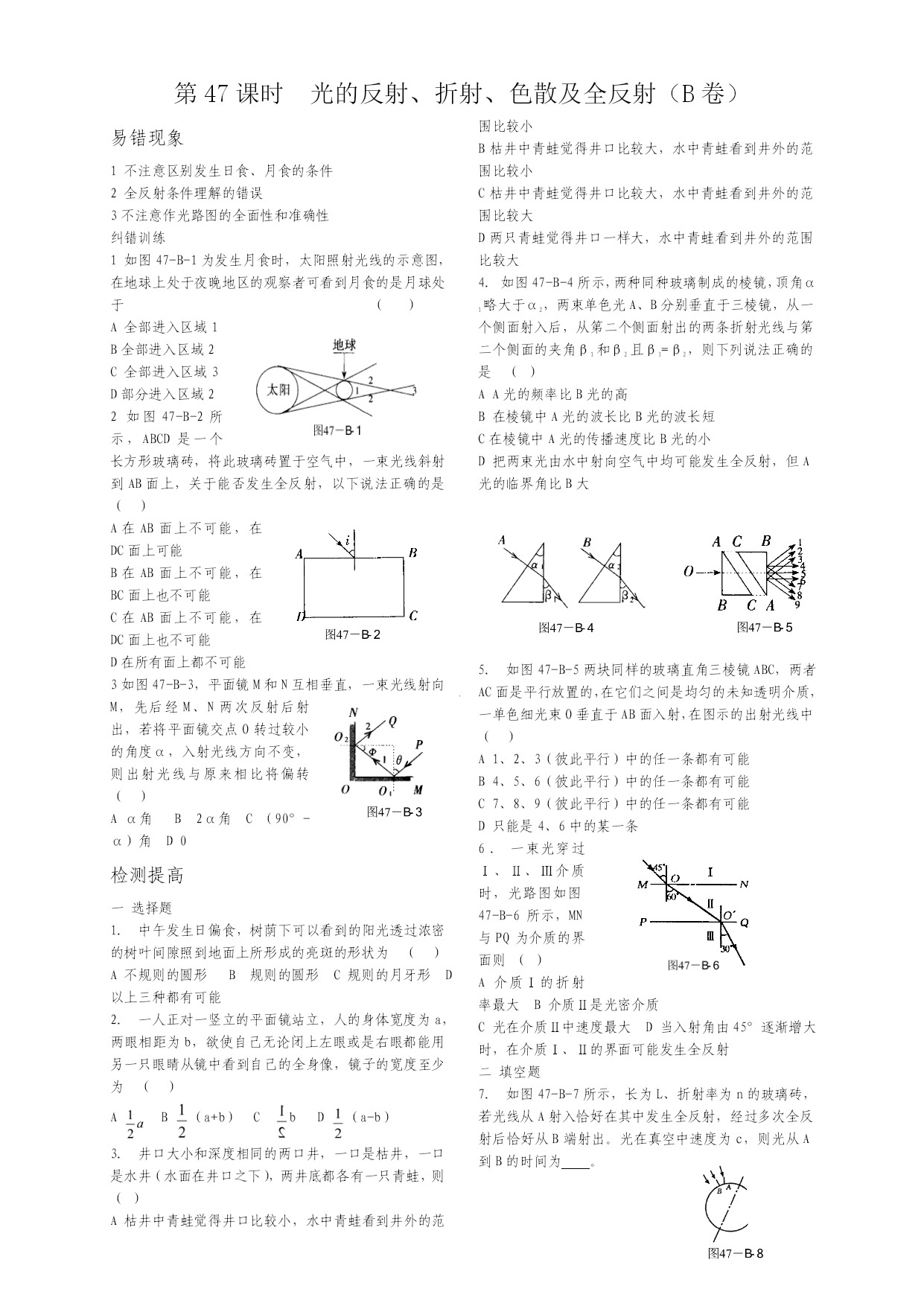

第47课时光的反射、折射、色散及全反射（B卷）易错现象
1不注意区别发生日食、月食的条件
2全反射条件理解的错误
3不注意作光路图的全面性和准确性
纠错训练
1如图47-B-1为发生月食时，太阳照射光线的示意图，在地球上处于夜晚地区的观察者可看到月食的是月球处于 （）
A全部进入区域1
B全部进入区域2
C全部进入区域3
D部分进入区域2
2如图47-B-2所示，ABCD是一个长方形玻璃砖，将此玻璃砖置于空气中，一束光线斜射到AB面上，关于能否发生全反射，以下说法正确的是（）
A在AB面上不可能，在DC面上可能
B在AB面上不可能，在BC面上也不可能
C在AB面上不可能，在DC面上也不可能
D在所有面上都不可能
3如图47-B-3，平面镜M和N互相垂直，一束光线射向M，先后经M、N两次反射后射出，若将平面镜交点O转过较小的角度α，入射光线方向不变，则出射光线与原来相比将偏转（）
Aα角B2α角C（90°-α）角D0
检测提高
一选择题
1．中午发生日偏食，树荫下可以看到的阳光透过浓密的树叶间隙照到地面上所形成的亮斑的形状为（）
A不规则的圆形B规则的圆形C规则的月牙形D以上三种都有可能
2．一人正对一竖立的平面镜站立，人的身体宽度为a，两眼相距为b，欲使自己无论闭上左眼或是右眼都能用另一只眼睛从镜中看到自己的全身像，镜子的宽度至少为（）
AB（a+b）CbD（a-b）
3．井口大小和深度相同的两口井，一口是枯井，一口是水井（水面在井口之下），两井底都各有一只青蛙，则（）
A枯井中青蛙觉得井口比较小，水中青蛙看到井外的范围比较小
B枯井中青蛙觉得井口比较大，水中青蛙看到井外的范围比较小
C枯井中青蛙觉得井口比较大，水中青蛙看到井外的范围比较大
D两只青蛙觉得井口一样大，水中青蛙看到井外的范围比较大
4．如图47-B-4所示，两种同种玻璃制成的棱镜，顶角α1略大于α2，两束单色光A、B分别垂直于三棱镜，从一个侧面射入后，从第二个侧面射出的两条折射光线与第二个侧面的夹角β1和β2且β1=β2，则下列说法正确的是（）
AA光的频率比B光的高
B在棱镜中A光的波长比B光的波长短
C在棱镜中A光的传播速度比B光的小
D把两束光由水中射向空气中均可能发生全反射，但A光的临界角比B大

5．如图47-B-5两块同样的玻璃直角三棱镜ABC，两者AC面是平行放置的，在它们之间是均匀的未知透明介质，一单色细光束O垂直于AB面入射，在图示的出射光线中（）
A1、2、3（彼此平行）中的任一条都有可能
B4、5、6（彼此平行）中的任一条都有可能
C7、8、9（彼此平行）中的任一条都有可能
D只能是4、6中的某一条
6．一束光穿过Ⅰ、Ⅱ、Ⅲ介质时，光路图如图47-B-6所示，MN与PQ为介质的界面则（）
A介质Ⅰ的折射率最大B介质Ⅱ是光密介质
C光在介质Ⅱ中速度最大D当入射角由45°逐渐增大时，在介质Ⅰ、Ⅱ的界面可能发生全反射
二填空题

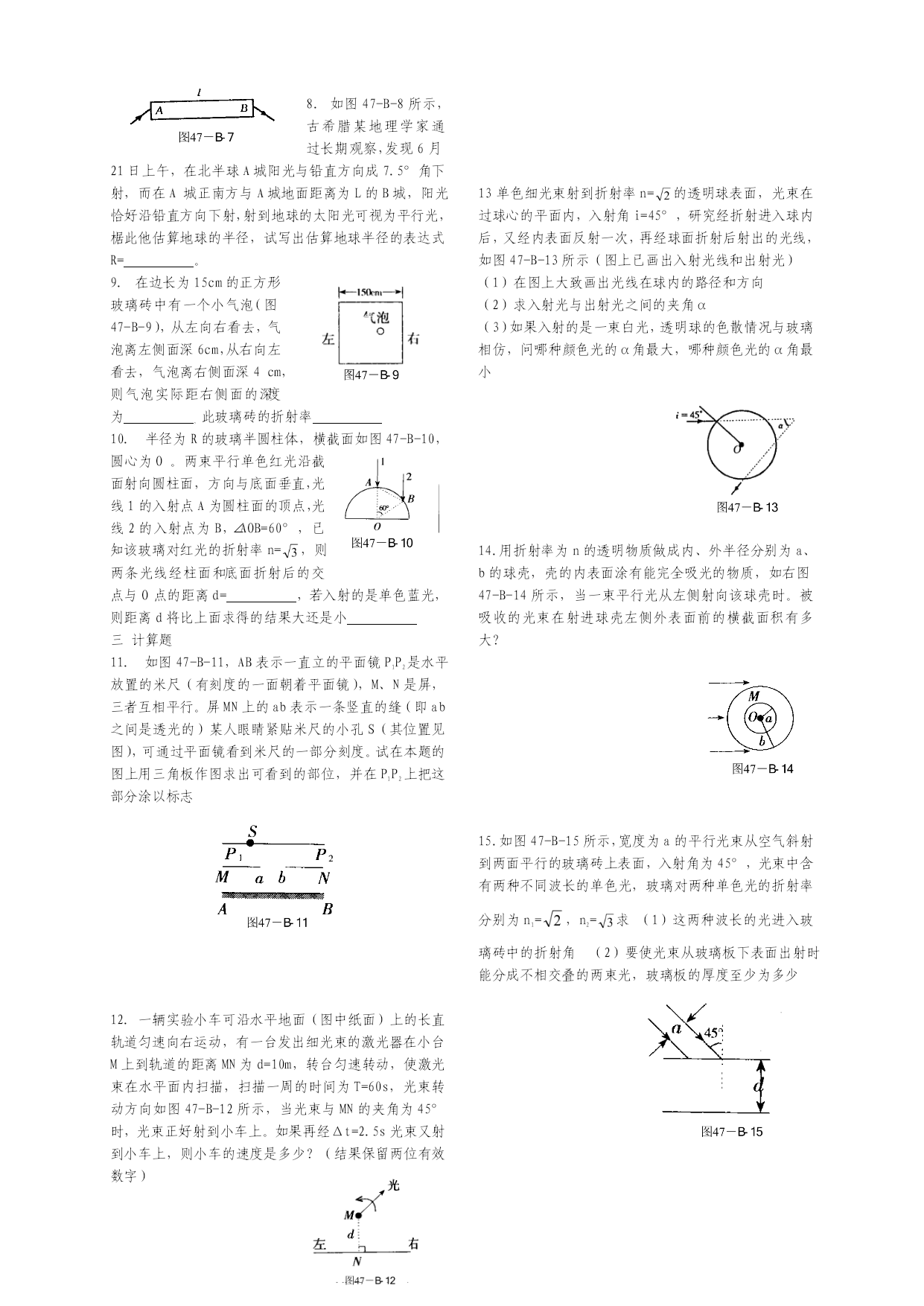

7．如图47-B-7所示，长为L、折射率为n的玻璃砖，若光线从A射入恰好在其中发生全反射，经过多次全反射后恰好从B端射出。光在真空中速度为c，则光从A到B的时间为。

8．如图47-B-8所示，古希腊某地理学家通过长期观察，发现6月21日上午，在北半球A城阳光与铅直方向成7.5°角下射，而在A城正南方与A城地面距离为L的B城，阳光恰好沿铅直方向下射，射到地球的太阳光可视为平行光，椐此他估算地球的半径，试写出估算地球半径的表达式R=。
9．在边长为15cm的正方形玻璃砖中有一个小气泡（图47-B-9），从左向右看去，气泡离左侧面深6cm，从右向左看去，气泡离右侧面深4cm，则气泡实际距右侧面的深度为，此玻璃砖的折射率
10．半径为R的玻璃半圆柱体，横截面如图47-B-10，圆心为O。两束平行单色红光沿截面射向圆柱面，方向与底面垂直，光线1的入射点A为圆柱面的顶点，光线2的入射点为B，∠AOB=60°，已知该玻璃对红光的折射率n=，则两条光线经柱面和底面折射后的交点与O点的距离d=，若入射的是单色蓝光，则距离d将比上面求得的结果大还是小
三计算题
11．如图47-B-11，AB表示一直立的平面镜P1P2是水平放置的米尺（有刻度的一面朝着平面镜），M、N是屏，三者互相平行。屏MN上的ab表示一条竖直的缝（即ab之间是透光的）某人眼睛紧贴米尺的小孔S（其位置见图），可通过平面镜看到米尺的一部分刻度。试在本题的图上用三角板作图求出可看到的部位，并在P1P2上把这部分涂以标志

12．一辆实验小车可沿水平地面（图中纸面）上的长直轨道匀速向右运动，有一台发出细光束的激光器在小台M上到轨道的距离MN为d=10m，转台匀速转动，使激光束在水平面内扫描，扫描一周的时间为T=60s，光束转动方向如图47-B-12
