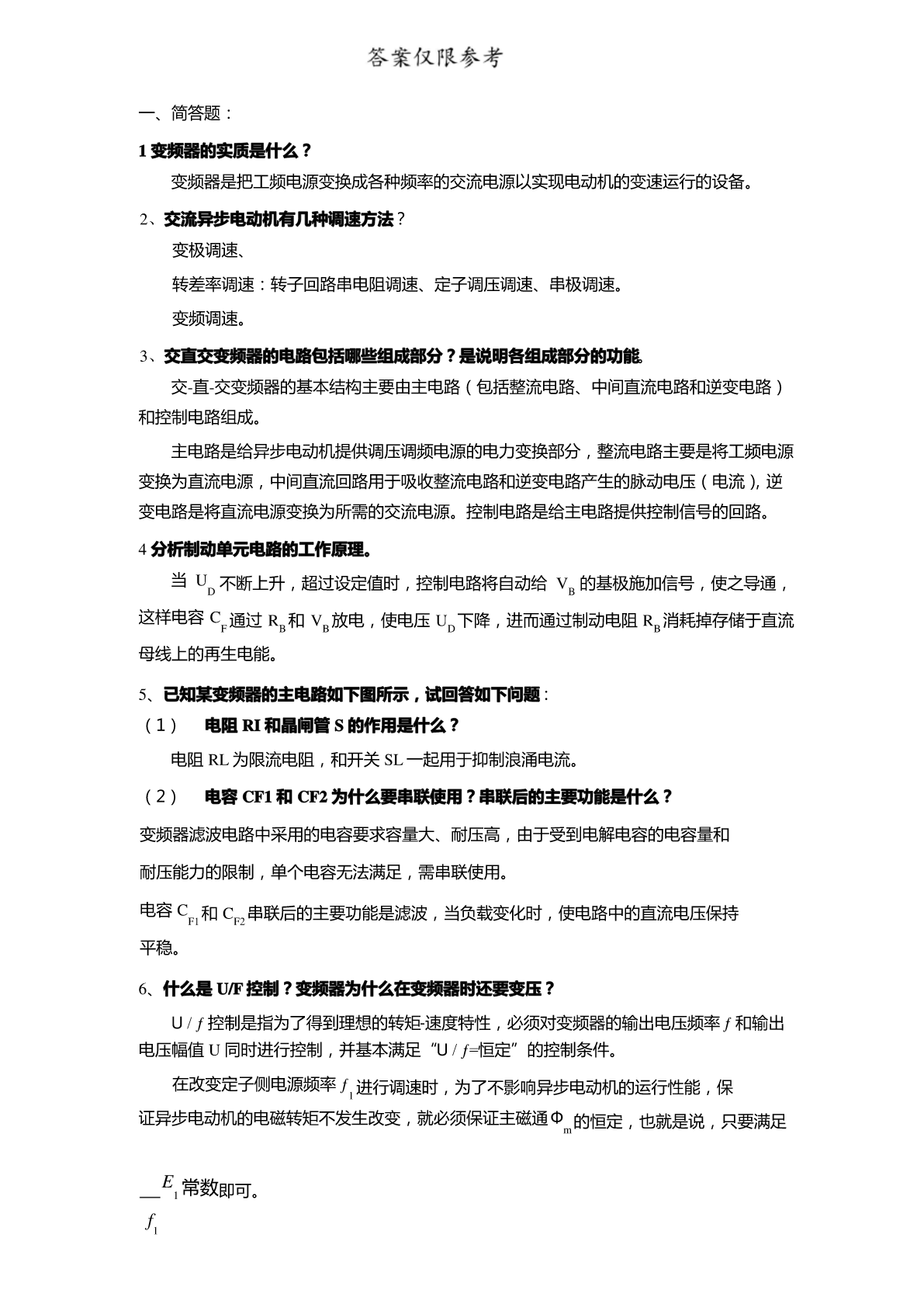

一、简答题：

1变频器的实质是什么？
变频器是把工频电源变换成各种频率的交流电源以实现电动机的变速运行的设备。

2、交流异步电动机有几种调速方法？
变极调速、

转差率调速：转子回路串电阻调速、定子调压调速、串极调速。

变频调速。

3、交直交变频器的电路包括哪些组成部分？是说明各组成部分的功能。
交-直-交变频器的基本结构主要由主电路（包括整流电路、中间直流电路和逆变电路）
和控制电路组成。

主电路是给异步电动机提供调压调频电源的电力变换部分，整流电路主要是将工频电源
变换为直流电源，中间直流回路用于吸收整流电路和逆变电路产生的脉动电压（电流），逆
变电路是将直流电源变换为所需的交流电源。控制电路是给主电路提供控制信号的回路。

4分析制动单元电路的工作原理。
当U
D不断上升，超过设定值时，控制电路将自动给VB的基极施加信号，使之导通，
这样电容C
F通过RB和VB放电，使电压UD下降，进而通过制动电阻RB消耗掉存储于直流
母线上的再生电能。

5、已知某变频器的主电路如下图所示，试回答如下问题：
（1）电阻RI和晶闸管S的作用是什么？

电阻RL为限流电阻，和开关SL一起用于抑制浪涌电流。

（2）电容CF1和CF2为什么要串联使用？串联后的主要功能是什么？

变频器滤波电路中采用的电容要求容量大、耐压高，由于受到电解电容的电容量和

耐压能力的限制，单个电容无法满足，需串联使用。

电容C
F1和CF2串联后的主要功能是滤波，当负载变化时，使电路中的直流电压保持
平稳。

6、什么是U/F控制？变频器为什么在变频器时还要变压？

U/ƒ控制是指为了得到理想的转矩-速度特性，必须对变频器的输出电压频率ƒ和输出
电压幅值U同时进行控制，并基本满足“U/ƒ=恒定”的控制条件。

在改变定子侧电源频率ƒ
1进行调速时，为了不影响异步电动机的运行性能，保
证异步电动机的电磁转矩不发生改变，就必须保证主磁通Ф
m的恒定，也就是说，只要满足

E
1常数即可。
f
1

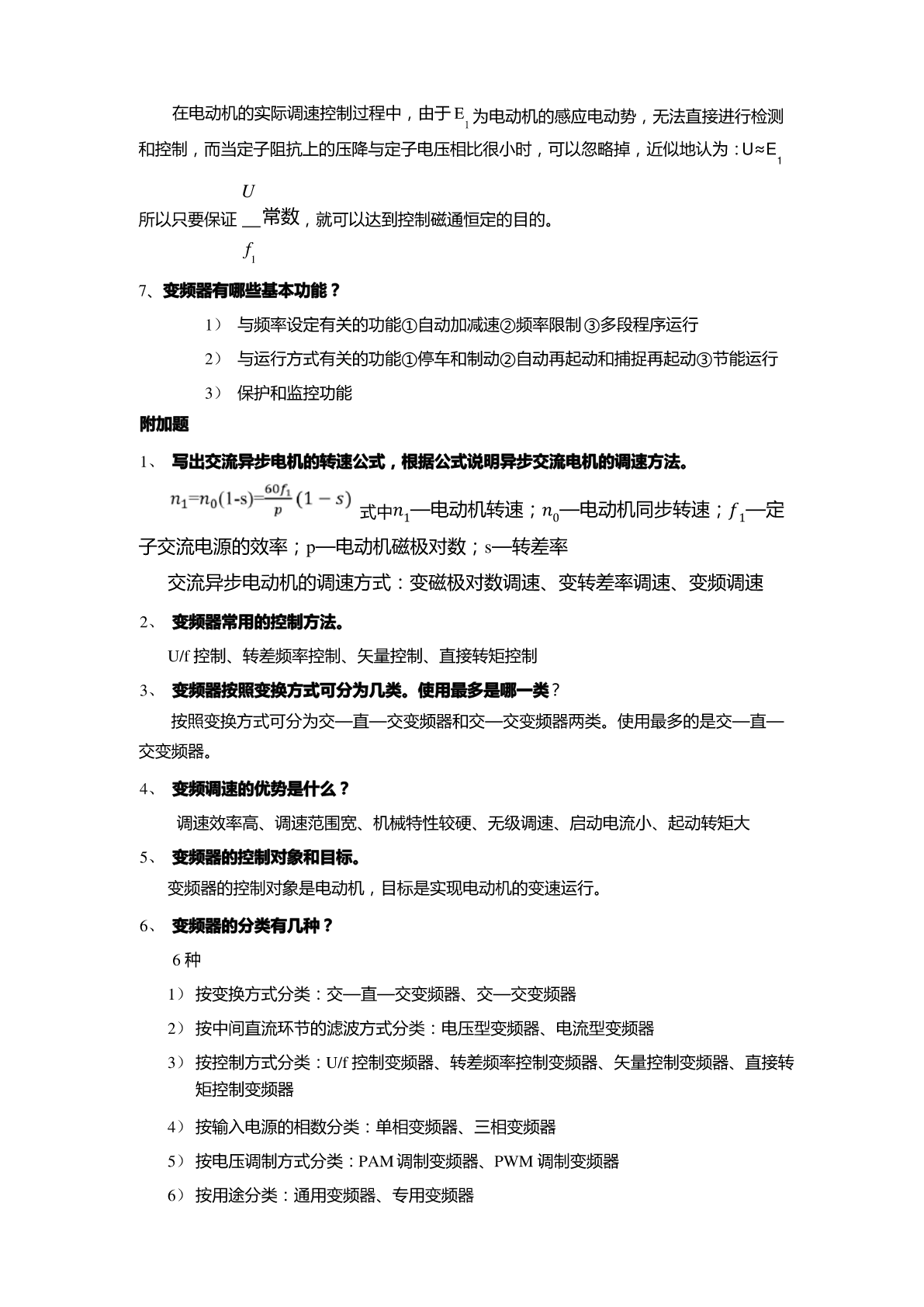

在电动机的实际调速控制过程中，由于E
1为电动机的感应电动势，无法直接进行检测
和控制，而当定子阻抗上的压降与定子电压相比很小时，可以忽略掉，近似地认为：U≈E
1

U
所以只要保证常数，就可以达到控制磁通恒定的目的。
f
1

7、变频器有哪些基本功能？

1）与频率设定有关的功能①自动加减速②频率限制③多段程序运行

2）与运行方式有关的功能①停车和制动②自动再起动和捕捉再起动③节能运行

3）保护和监控功能
附加题

1、写出交流异步电机的转速公式，根据公式说明异步交流电机的调速方法。

式中𝑛1—电动机转速；𝑛0—电动机同步转速；𝑓1—定

子交流电源的效率；p—电动机磁极对数；s—转差率

交流异步电动机的调速方式：变磁极对数调速、变转差率调速、变频调速

2、变频器常用的控制方法。

U/f控制、转差频率控制、矢量控制、直接转矩控制

3、变频器按照变换方式可分为几类。使用最多是哪一类？
按照变换方式可分为交—直—交变频器和交—交变频器两类。使用最多的是交—直—
交变频器。

4、变频调速的优势是什么？

调速效率高、调速范围宽、机械特性较硬、无级调速、启动电流小、起动转矩大

5、变频器的控制对象和目标。
变频器的控制对象是电动机，目标是实现电动机的变速运行。

6、变频器的分类有几种？

6种

1）按变换方式分类：交—直—交变频器、交—交变频器

2）按中间直流环节的滤波方式分类：电压型变频器、电流型变频器

3）按控制方式分类：U/f控制变频器、转差频率控制变频器、矢量控制变频器、直接转
矩控制变频器

4）按输入电源的相数分类：单相变频器、三相变频器

5）按电压调制方式分类：PAM调制变频器、PWM调制变频器

6）按用途分类：通用变频器、专用变频器

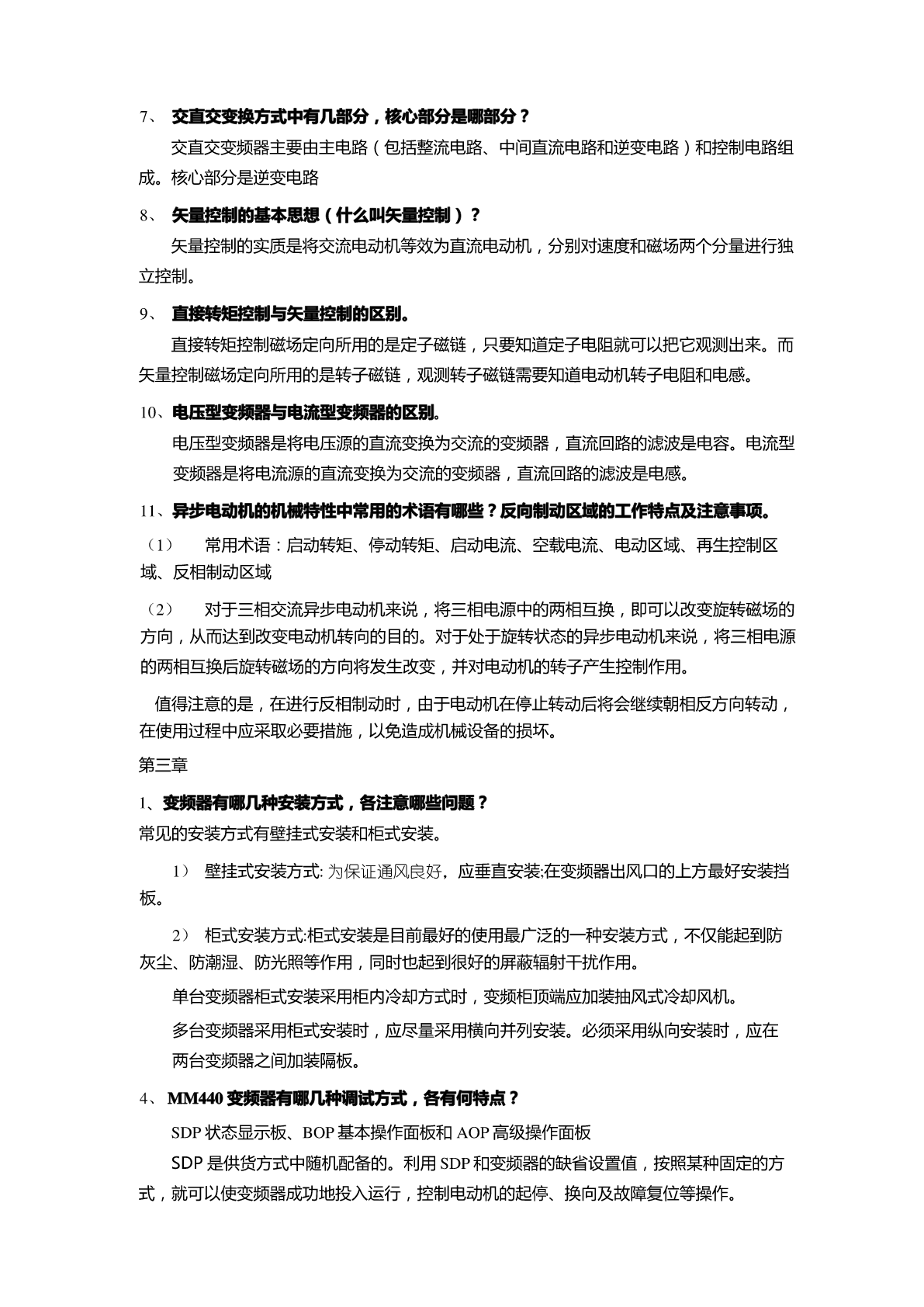

7、交直交变换方式中有几部分，核心部分是哪部分？
交直交变频器主要由主电路（包括整流电路、中间直流电路和逆变电路）和控制电路组
成。核心部分是逆变电路

8、矢量控制的基本思想（什么叫矢量控制）？
矢量控制的实质是将交流电动机等效为直流电动机，分别对速度和磁场两个分量进行独
立控制。

9、直接转矩控制与矢量控制的区别。
直接转矩控制磁场定向所用的是定子磁链，只要知道定子电阻就可以把它观测出来。而
矢量控制磁场定向所用的是转子磁链，观测转子磁链需要知道电动机转子电阻和电感。

10、电压型变频器与电流型变频器的区别。
电压型变频器是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型
变频器是将电流源的直流变换为交流的变频器，直流回路的滤波是电感。

11、异步电动机的机械特性中常用的术语有哪些？反向制动区域的工作特点及注意事项。

（1）常用术语：启动转矩、停动转矩、启
