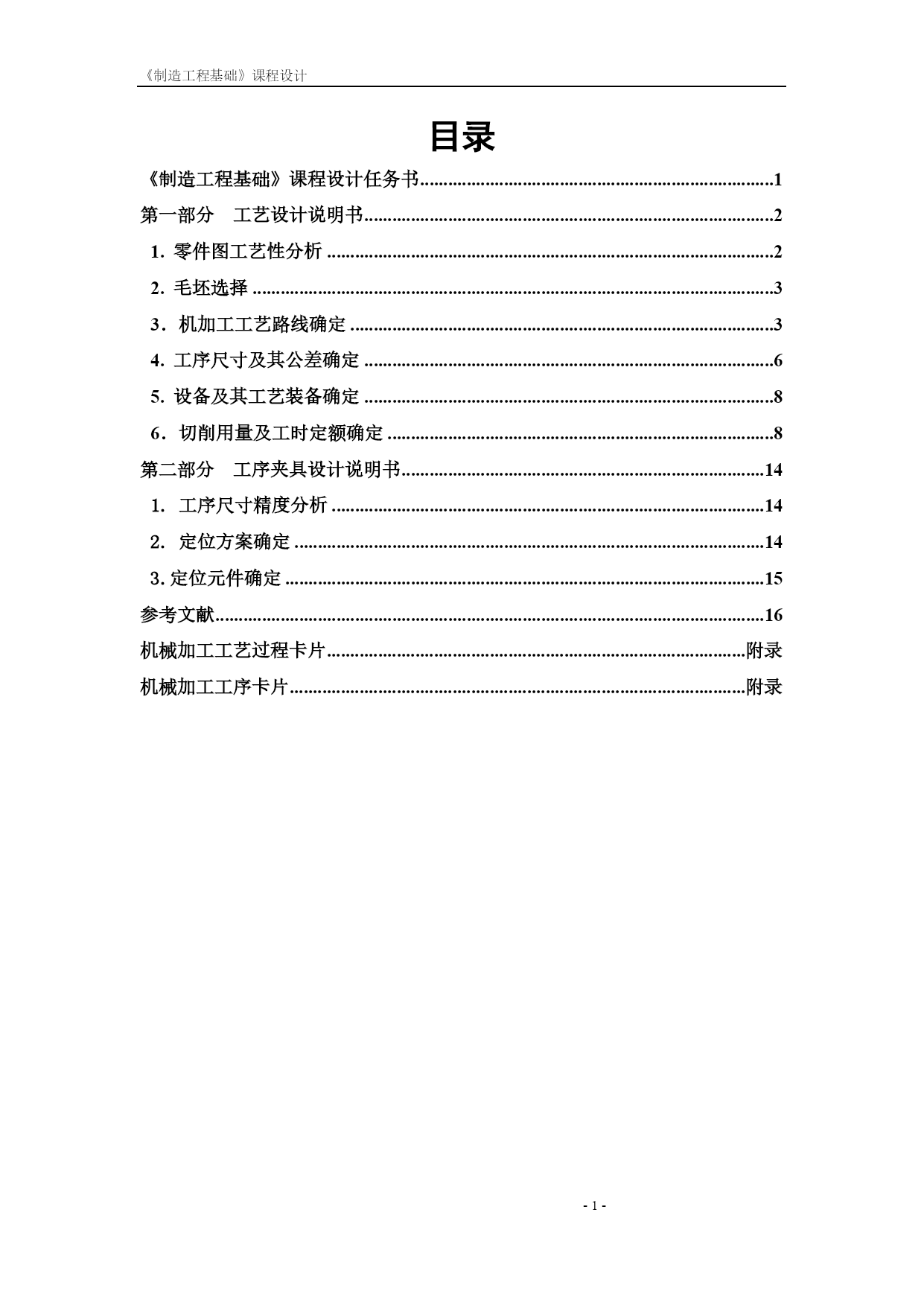

目录
TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc422083672"《制造工程基础》课程设计任务书 PAGEREF_Toc422083672\h1
HYPERLINK\l"_Toc422083673"第一部分工艺设计说明书 PAGEREF_Toc422083673\h2
HYPERLINK\l"_Toc422083674"1.零件图工艺性分析 PAGEREF_Toc422083674\h2
HYPERLINK\l"_Toc422083675"2.毛坯选择 PAGEREF_Toc422083675\h3
HYPERLINK\l"_Toc422083676"3．机加工工艺路线确定 PAGEREF_Toc422083676\h3
HYPERLINK\l"_Toc422083677"4.工序尺寸及其公差确定 PAGEREF_Toc422083677\h6
HYPERLINK\l"_Toc422083678"5.设备及其工艺装备确定 PAGEREF_Toc422083678\h8
HYPERLINK\l"_Toc422083679"6．切削用量及工时定额确定 PAGEREF_Toc422083679\h8
HYPERLINK\l"_Toc422083680"第二部分工序夹具设计说明书 PAGEREF_Toc422083680\h14
HYPERLINK\l"_Toc422083681"1.工序尺寸精度分析 PAGEREF_Toc422083681\h14
HYPERLINK\l"_Toc422083682"2.定位方案确定 PAGEREF_Toc422083682\h14
HYPERLINK\l"_Toc422083683"3. 定位元件确定 PAGEREF_Toc422083683\h15
HYPERLINK\l"_Toc422083684"参考文献 PAGEREF_Toc422083684\h16
HYPERLINK\l"_Toc422083685"机械加工工艺过程卡片 附录
HYPERLINK\l"_Toc422083688"机械加工工序卡片 附录

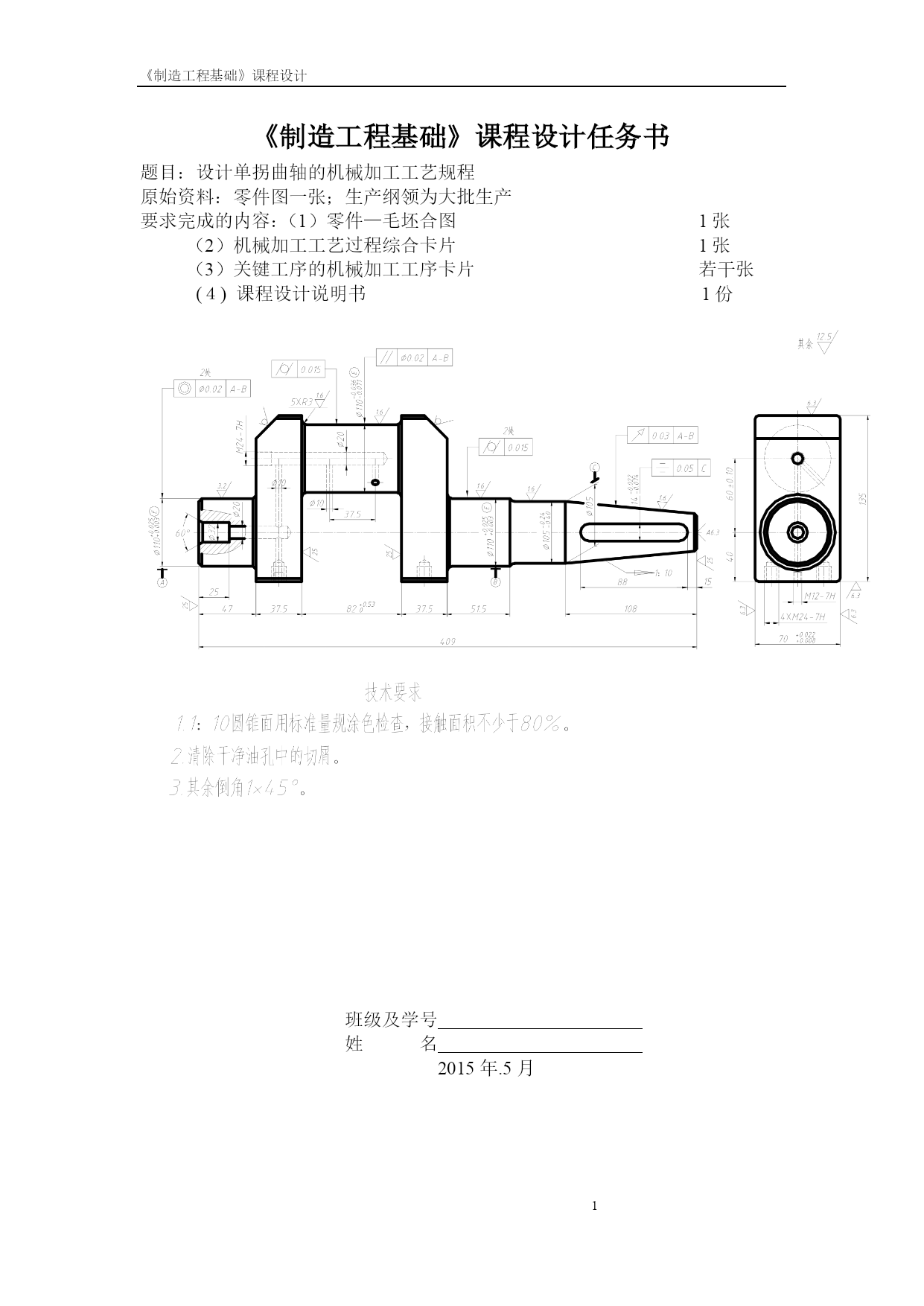

《制造工程基础》课程设计任务书
题目：设计单拐曲轴的机械加工工艺规程
原始资料：零件图一张；生产纲领为大批生产
要求完成的内容：（1）零件—毛坯合图1张
（2）机械加工工艺过程综合卡片1张
（3）关键工序的机械加工工序卡片若干张
(４)课程设计说明书1份

班级及学号
姓名
2015年.5月

第一部分工艺设计说明书

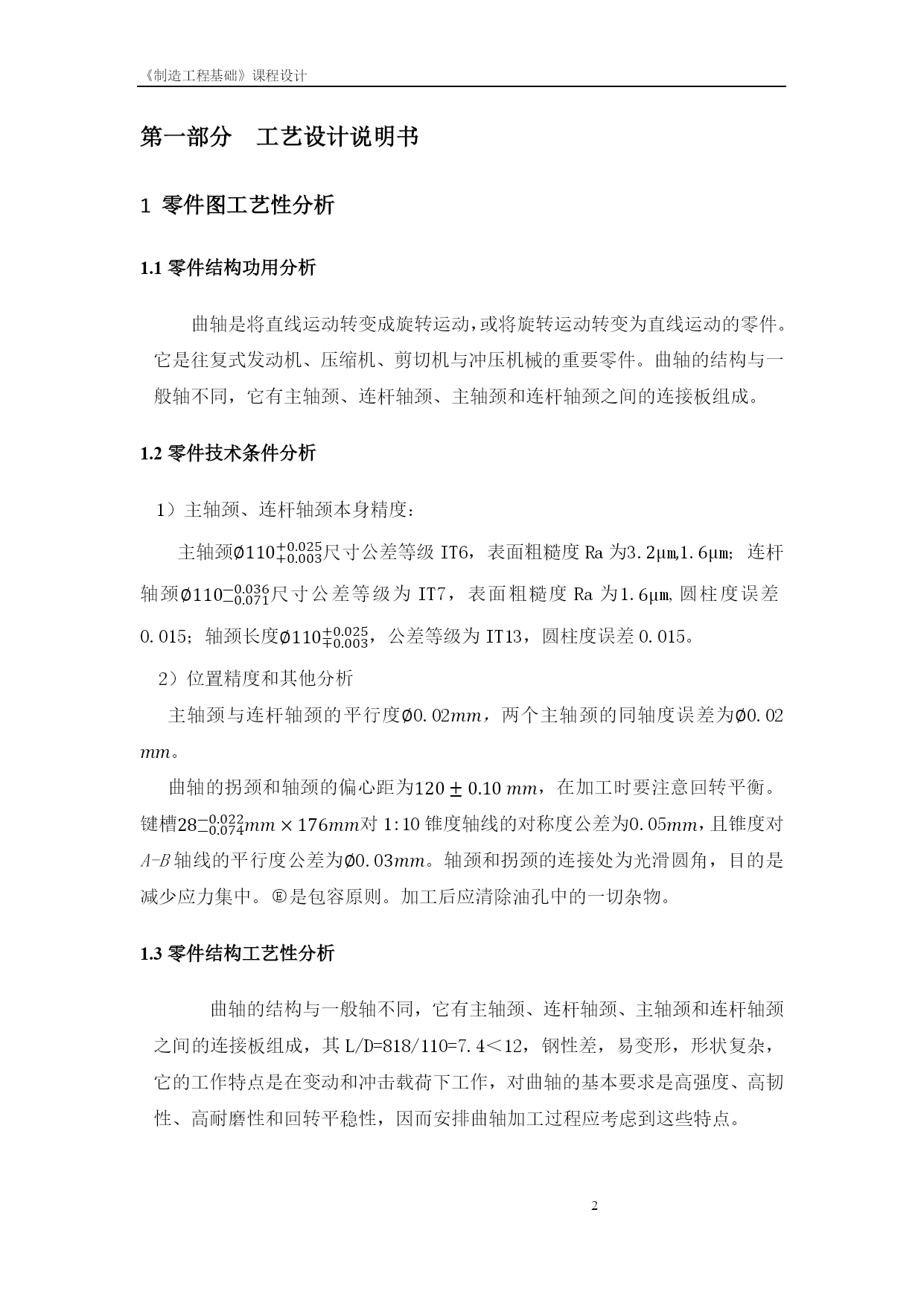

1零件图工艺性分析
1.1零件结构功用分析
曲轴是将直线运动转变成旋转运动，或将旋转运动转变为直线运动的零件。它是往复式发动机、压缩机、剪切机与冲压机械的重要零件。曲轴的结构与一般轴不同，它有主轴颈、连杆轴颈、主轴颈和连杆轴颈之间的连接板组成。
1.2零件技术条件分析
1）主轴颈、连杆轴颈本身精度：
主轴颈∅110+0.003+0.025尺寸公差等级IT6，表面粗糙度Ra为3.2μm,1.6μm；连杆轴颈∅110-0.071-0.036尺寸公差等级为IT7，表面粗糙度Ra为1.6μm,圆柱度误差0.015；轴颈长度∅110∓0.003+0.025，公差等级为IT13，圆柱度误差0.015。
2）位置精度和其他分析
主轴颈与连杆轴颈的平行度∅0.02mm，两个主轴颈的同轴度误差为∅0.02mm。
曲轴的拐颈和轴颈的偏心距为120±0.10mm，在加工时要注意回转平衡。键槽28-0.074-0.022mm×176mm对1:10锥度轴线的对称度公差为0.05mm，且锥度对A-B轴线的平行度公差为∅0.03mm。轴颈和拐颈的连接处为光滑圆角，目的是减少应力集中。eq\o\ac(○,E)是包容原则。加工后应清除油孔中的一切杂物。
1.3零件结构工艺性分析
曲轴的结构与一般轴不同，它有主轴颈、连杆轴颈、主轴颈和连杆轴颈之间的连接板组成，其L/D=818/110=7.4＜12，钢性差，易变形，形状复杂，它的工作特点是在变动和冲击载荷下工作，对曲轴的基本要求是高强度、高韧性、高耐磨性和回转平稳性，因而安排曲轴加工过程应考虑到这些特点。

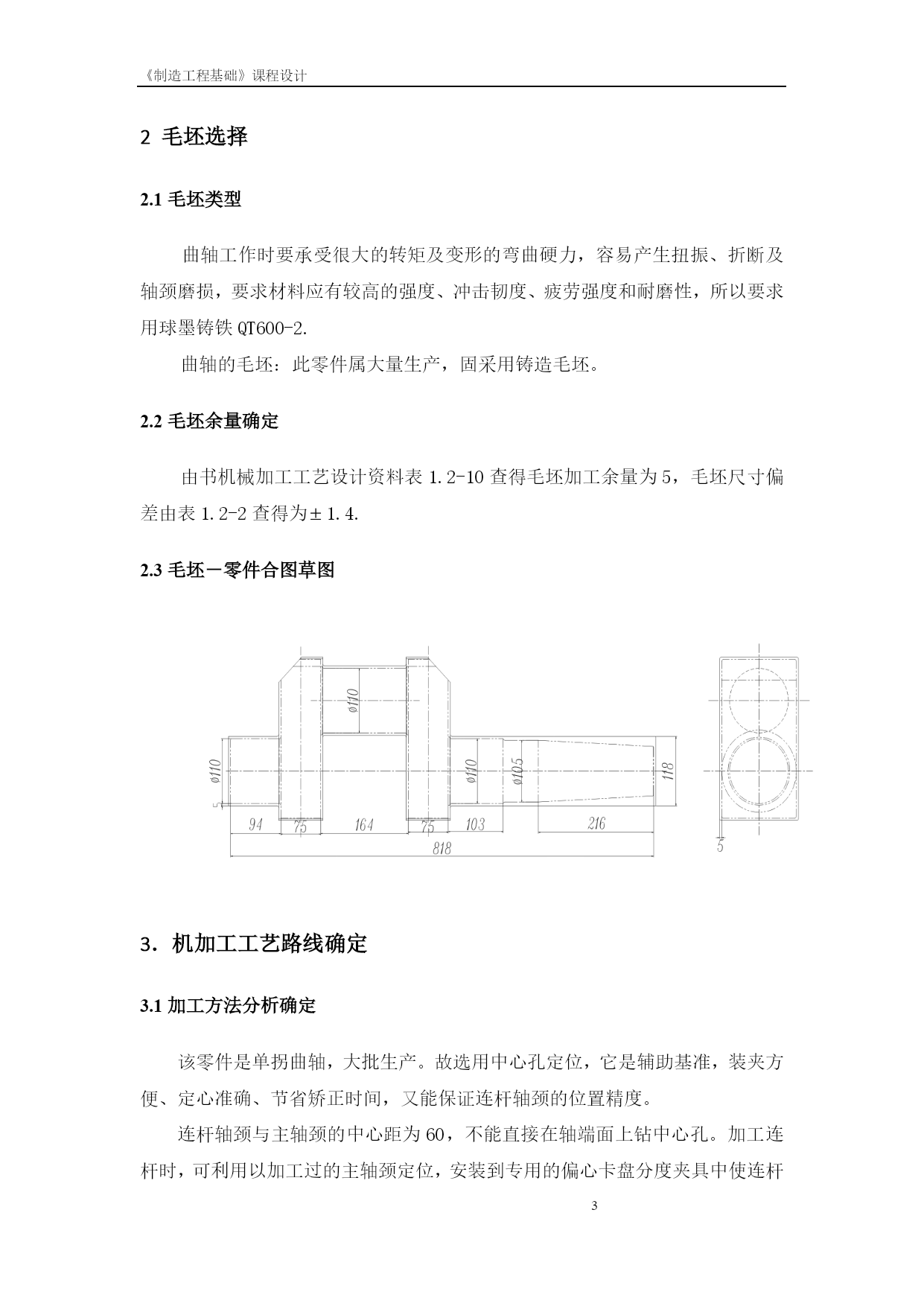

2毛坯选择
2.1毛坯类型
曲轴工作时要承受很大的转矩及变形的弯曲硬力，容易产生扭振、折断及轴颈磨损，要求材料应有较高的强度、
