1、引言

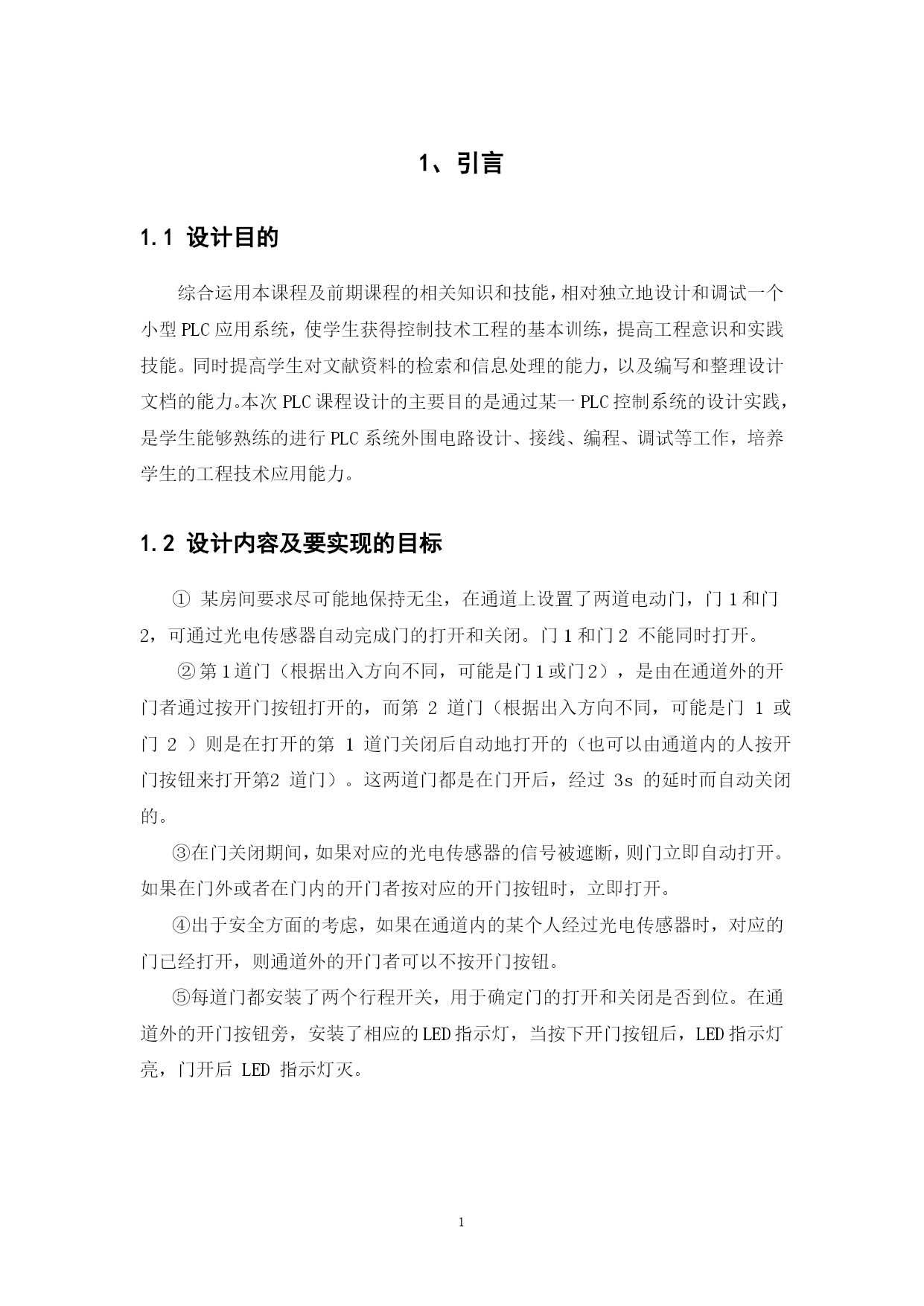

1.1设计目的
综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型PLC应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能。同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力。本次PLC课程设计的主要目的是通过某一PLC控制系统的设计实践，是学生能够熟练的进行PLC系统外围电路设计、接线、编程、调试等工作，培养学生的工程技术应用能力。
1.2设计内容及要实现的目标
①某房间要求尽可能地保持无尘，在通道上设置了两道电动门，门1和门2，可通过光电传感器自动完成门的打开和关闭。门1和门2不能同时打开。
②第1道门（根据出入方向不同，可能是门1或门2），是由在通道外的开门者通过按开门按钮打开的，而第2道门（根据出入方向不同，可能是门1或门2）则是在打开的第1道门关闭后自动地打开的（也可以由通道内的人按开门按钮来打开第2道门）。这两道门都是在门开后，经过3s的延时而自动关闭的。
③在门关闭期间，如果对应的光电传感器的信号被遮断，则门立即自动打开。如果在门外或者在门内的开门者按对应的开门按钮时，立即打开。
④出于安全方面的考虑，如果在通道内的某个人经过光电传感器时，对应的门已经打开，则通道外的开门者可以不按开门按钮。
⑤每道门都安装了两个行程开关，用于确定门的打开和关闭是否到位。在通道外的开门按钮旁，安装了相应的LED指示灯，当按下开门按钮后，LED指示灯亮，门开后LED指示灯灭。
2、系统硬件电路设计
2.1系统硬件配置及组成原理
2.1.1PLC的选型
FX系列PLC型号的含义如下：

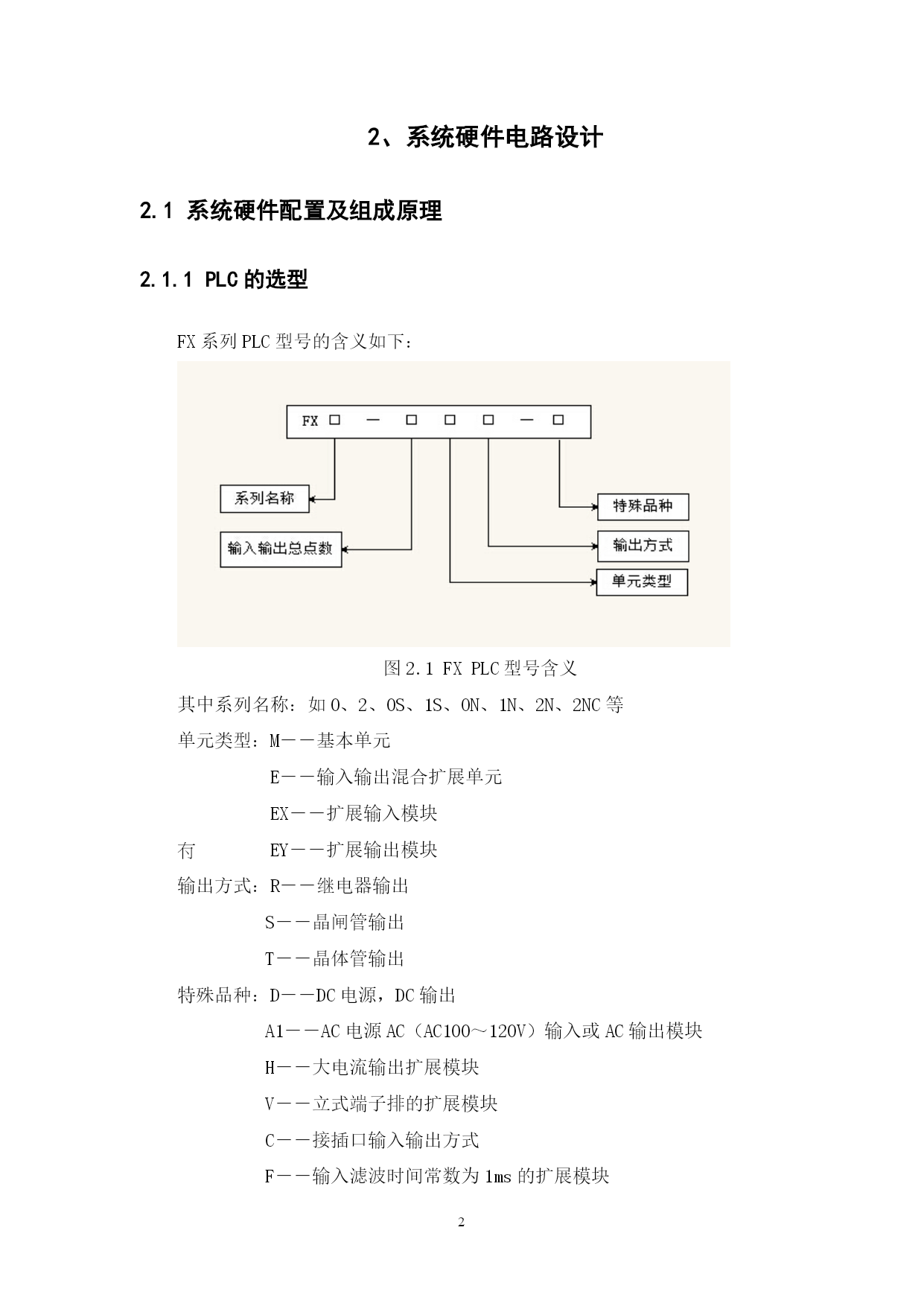

图2.1FXPLC型号含义
其中系列名称：如0、2、0S、1S、ON、1N、2N、2NC等
单元类型：M－－基本单元
E－－输入输出混合扩展单元
EX－－扩展输入模块
EY－－扩展输出模块
输出方式：R－－继电器输出
S－－晶闸管输出
T－－晶体管输出
特殊品种：D－－DC电源，DC输出
A1－－AC电源AC（AC100～120V）输入或AC输出模块
H－－大电流输出扩展模块
V－－立式端子排的扩展模块
C－－接插口输入输出方式
F－－输入滤波时间常数为1ms的扩展模块

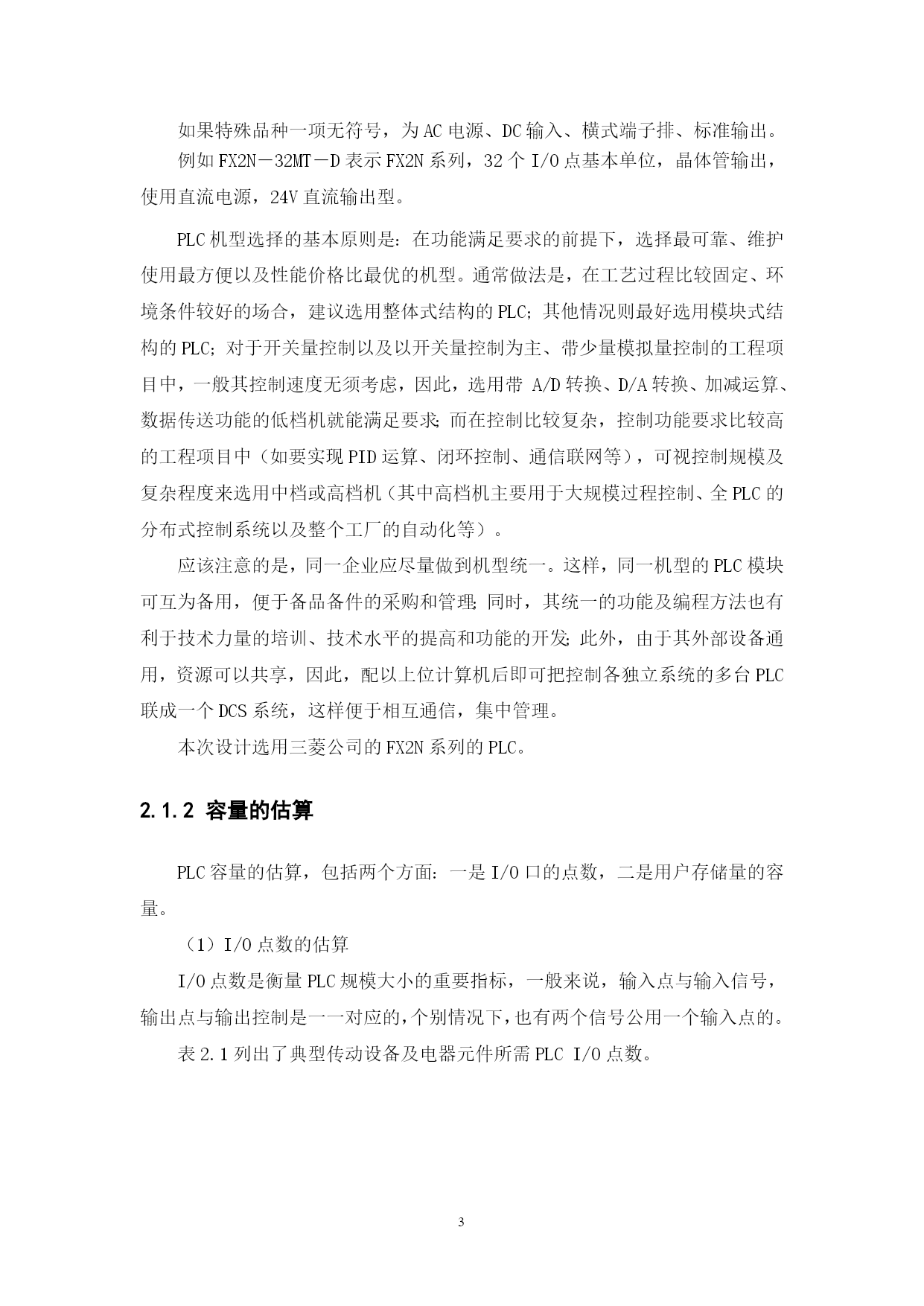

如果特殊品种一项无符号，为AC电源
