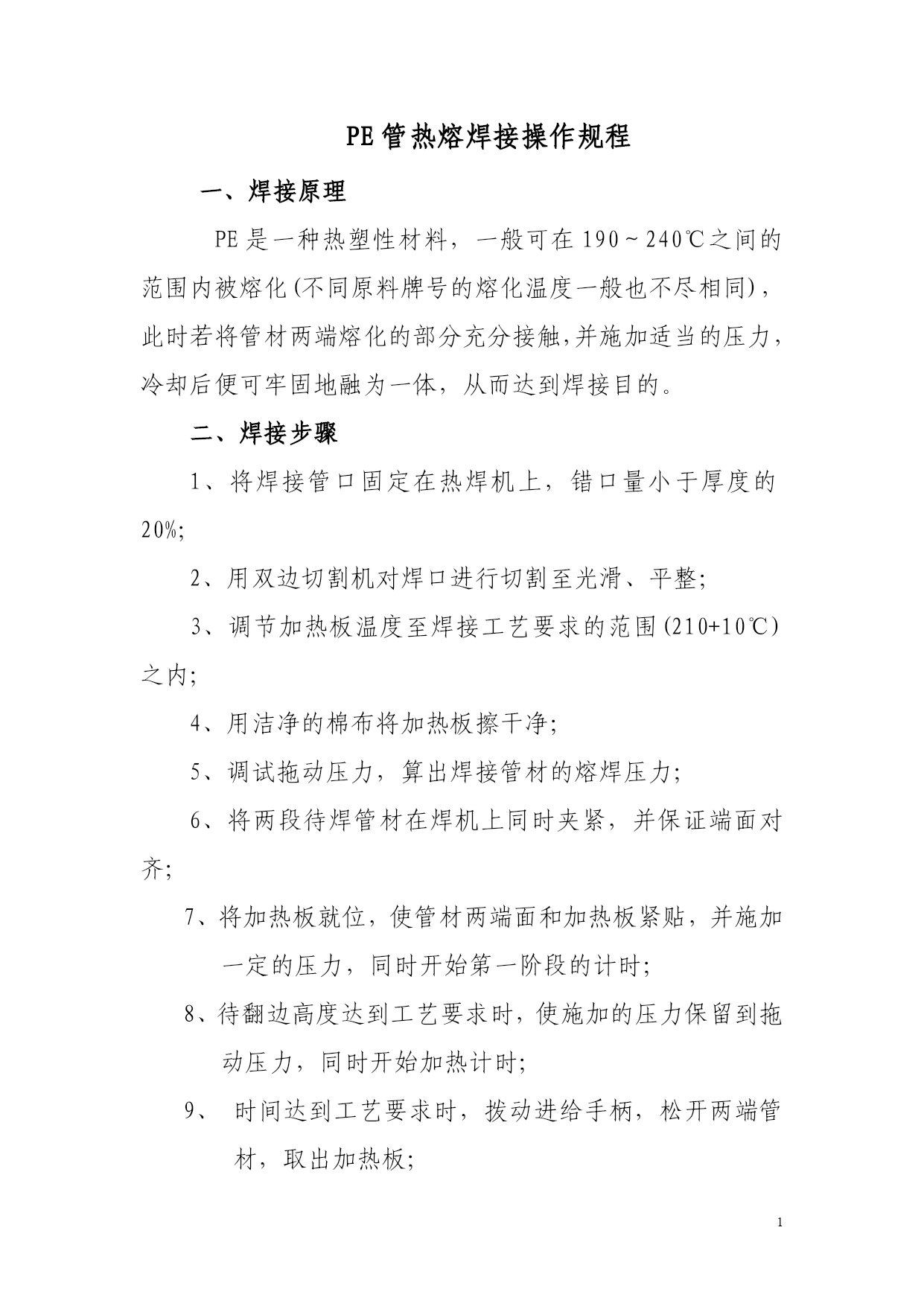

PE管热熔焊接操作规程
一、焊接原理
PE是一种热塑性材料，一般可在190～240℃之间的范围内被熔化(不同原料牌号的熔化温度一般也不尽相同)，此时若将管材两端熔化的部分充分接触，并施加适当的压力，冷却后便可牢固地融为一体，从而达到焊接目的。
二、焊接步骤
1、将焊接管口固定在热焊机上，错口量小于厚度的20%；
2、用双边切割机对焊口进行切割至光滑、平整；
3、调节加热板温度至焊接工艺要求的范围(210+10℃)之内；
4、用洁净的棉布将加热板擦干净；
5、调试拖动压力，算出焊接管材的熔焊压力；
6、将两段待焊管材在焊机上同时夹紧，并保证端面对齐；
7、将加热板就位，使管材两端面和加热板紧贴，并施加一定的压力，同时开始第一阶段的计时；
8、待翻边高度达到工艺要求时，使施加的压力保留到拖动压力，同时开始加热计时；
9、时间达到工艺要求时，拨动进给手柄，松开两端管材，取出加热板；

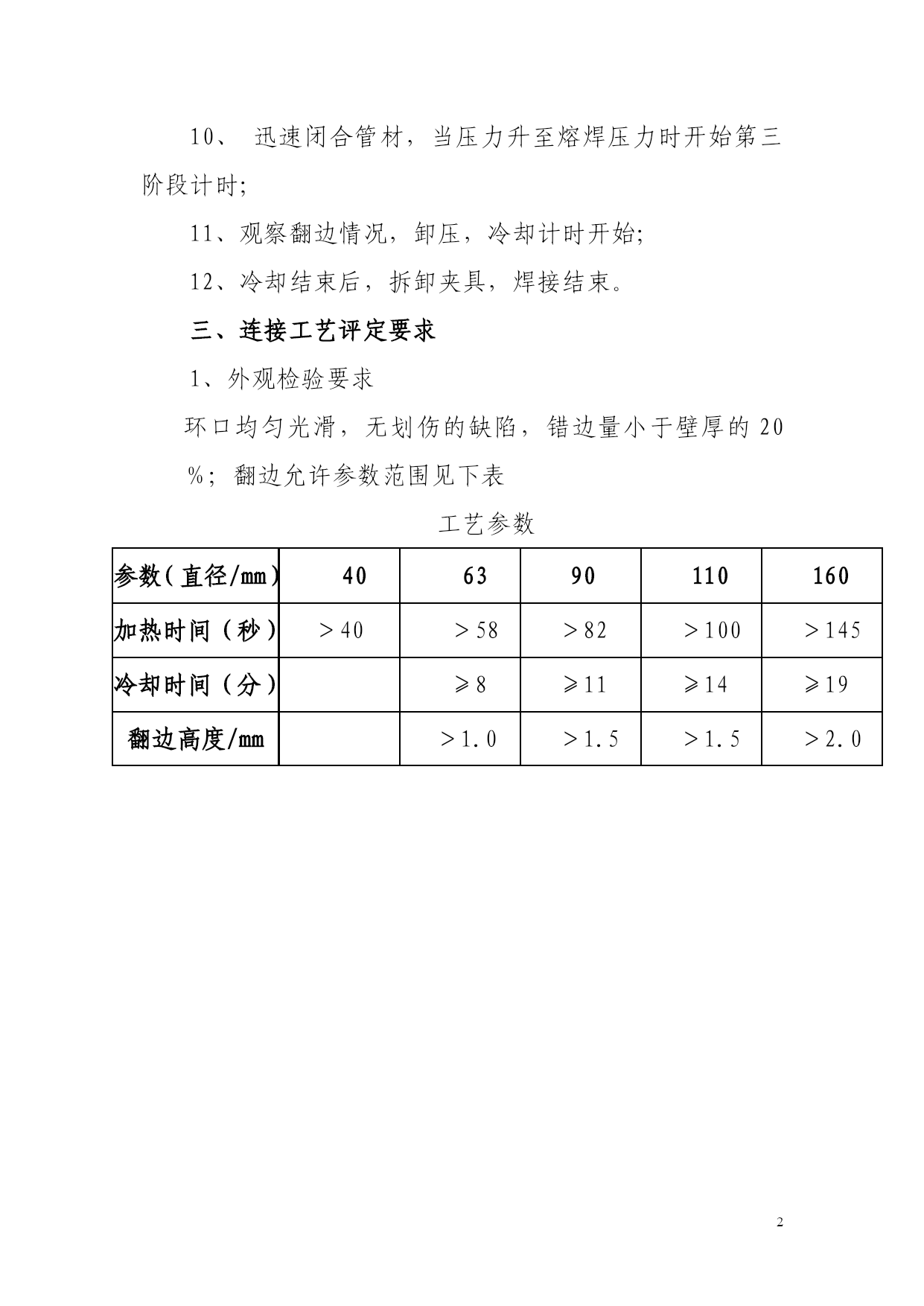

10、迅速闭合管材，当压力升至熔焊压力时开始第三阶段计时；
11、观察翻边情况，卸压，冷却计时开始；
12、冷却结束后，拆卸夹具，焊接结束。
三、连接工艺评定要求
1、外观检验要求
环口均匀光滑，无划伤的缺陷，错边量小于壁厚的20％；翻边允许参数范围见下表
工艺参数
参数（直径/mm）406390110160加热时间（秒）＞40＞58＞82＞100＞145冷却时间（分）≥8≥11≥14≥19翻边高度/mm＞1.0＞1.5＞1.5＞2.0
