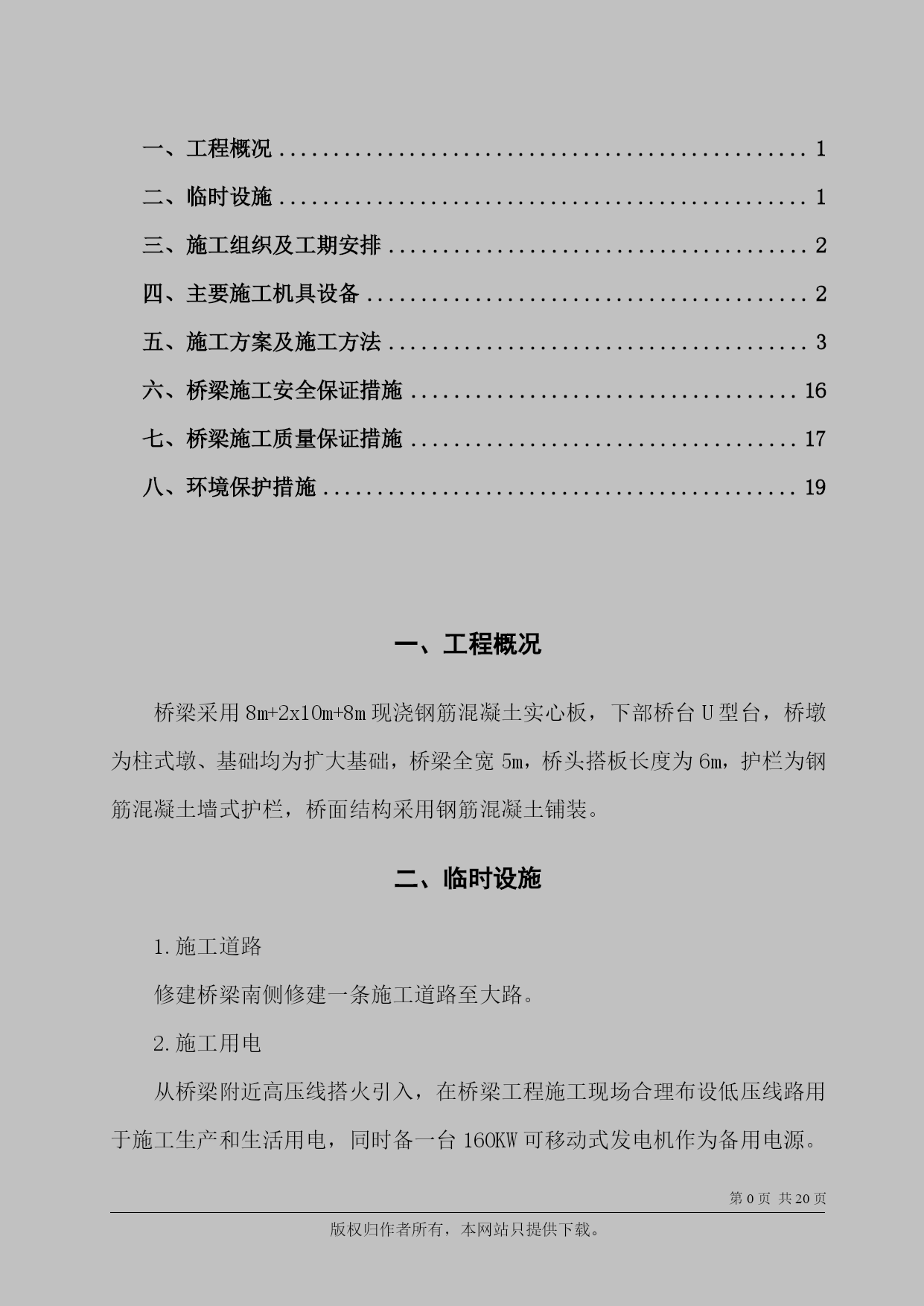

一、工程概况
桥梁采用8m+2x10m+8m现浇钢筋混凝土实心板，下部桥台U型台，桥墩为柱式墩、基础均为扩大基础，桥梁全宽5m，桥头搭板长度为6m，护栏为钢筋混凝土墙式护栏，桥面结构采用钢筋混凝土铺装。
二、临时设施
1.施工道路
修建桥梁南侧修建一条施工道路至大路。
2.施工用电
从桥梁附近高压线搭火引入，在桥梁工程施工现场合理布设低压线路用于施工生产和生活用电，同时备一台160KW可移动式发电机作为备用电源。

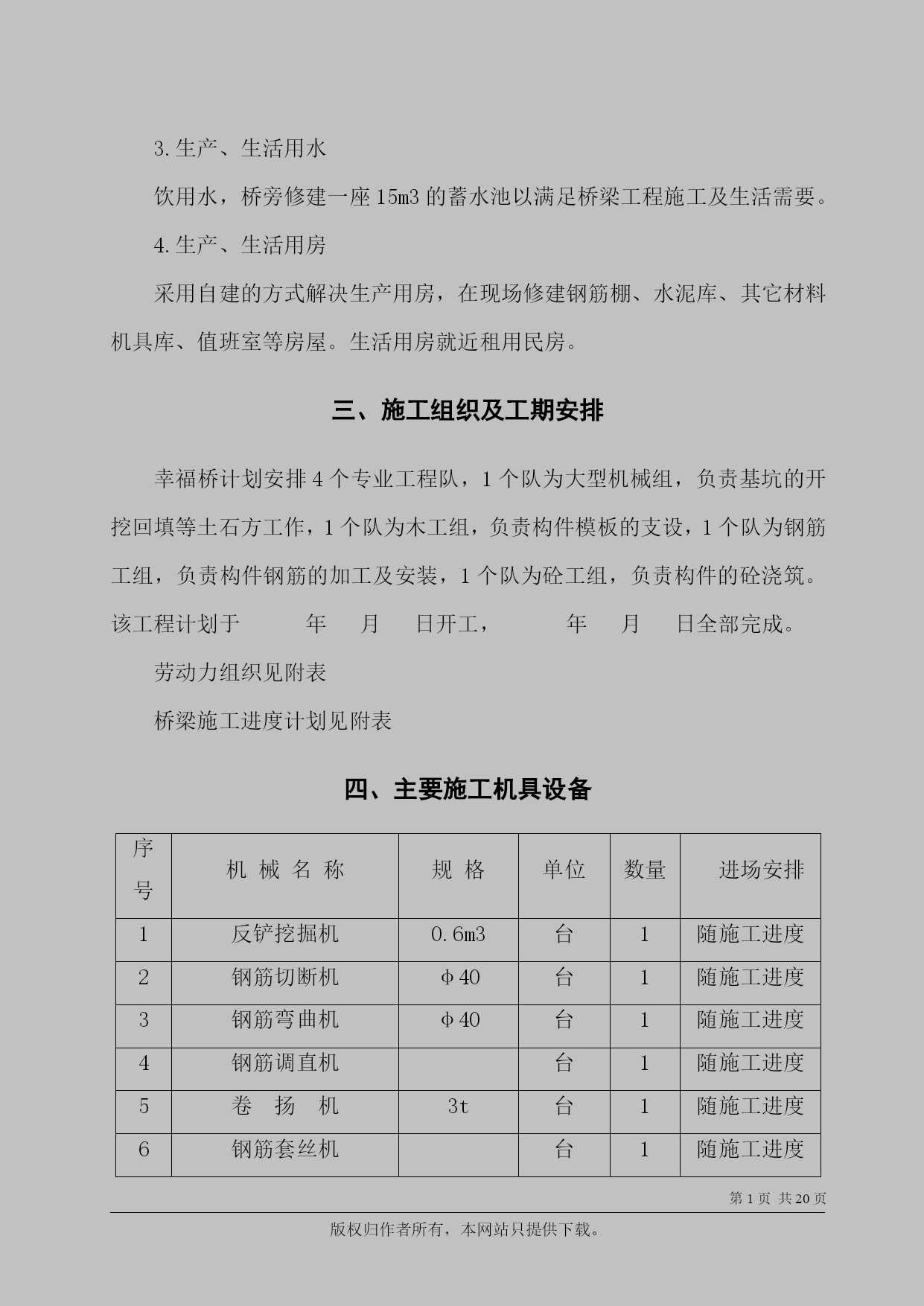

3.生产、生活用水
饮用水，桥旁修建一座15m3的蓄水池以满足桥梁工程施工及生活需要。
4.生产、生活用房
采用自建的方式解决生产用房，在现场修建钢筋棚、水泥库、其它材料机具库、值班室等房屋。生活用房就近租用民房。
三、施工组织及工期安排
幸福桥计划安排4个专业工程队，1个队为大型机械组，负责基坑的开挖回填等土石方工作，1个队为木工组，负责构件模板的支设，1个队为钢筋工组，负责构件钢筋的加工及安装，1个队为砼工组，负责构件的砼浇筑。该工程计划于年月日开工，年月日全部完成。
劳动力组织见附表
桥梁施工进度计划见附表
四、主要施工机具设备
序号机械名称规格单位数量进场安排1反铲挖掘机0.6m3台1随施工进度2钢筋切断机φ40台1随施工进度3钢筋弯曲机φ40台1随施工进度4钢筋调直机台1随施工进度5卷扬机3t台1随施工进度6钢筋套丝机台1随施工进度7电锯φ600台1随施工进度8电刨台1随施工进度9插入式振动器根2随施工进度10平板振动器台1随施工进度11对焊机台1随施工进度12电焊机台1随施工进度13打夯机台1随施工进度14切割机台1随施工进度2、设备出场时间由项目部根据进度情况确定
五、施工方案及施工方法
1、总体施工方案
（1）
（2）明挖扩大基础土质基坑采用挖掘机配合人工开挖，挖至设计标高后，由甲方组织验槽，各项指标符合要求后，即可进行基础砼施工。
（3）中低墩柱采用定型钢模一次浇筑成型，墩身系梁和墩帽采用抱箍承重支架现浇施工；桥台采用大平面木模现浇施工。
（4）T梁在桥头预制场预制，采用自行拼装双导梁架桥机架设，结构连续T梁，在连续接头施工完毕后，拆除临时支座实现体系转换。
（5）桥梁砼采用商品砼，砼罐车运到工地后，用输送泵输送。
2、施工方法
（一）基础施工
（1）扩大基础施工
土质基坑用挖掘机配合人工开挖，坑壁坡度根据地质情况确定，开挖过程中，须加强排水，开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用挖掘机开挖，无法松动时，采用小型松动爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。开挖完成后，各项指标符合要求即可进行基础砼施工，如承载力达不到设计要求，应按监理工程师批复方案处理。
基础钢筋运到现场绑扎，并预埋墩台身联接钢筋。基础模板采用定型平面钢模，利用基坑壁对称支撑和对拉螺杆加固。砼由拌和站供应，砼罐车运送，输送泵输送入模，水平分层浇筑。
附图5.2：桥梁扩大基础施工工艺框图。
（2）桩基施工
①桩基成孔
浅桩采用小型松动爆破配合人工挖孔，测量放样确定各桩基孔位后，按桩径做好孔口护围，并设置手摇绞车排渣。在开挖过程中，采用15cm厚C15砼护壁，每层护壁高度不得超过1.0m，地质变化段埋设连接钢筋增加护壁的整体性。岩层开挖采用爆破作业，炮眼布置根据岩层硬度和倾向而定，先试爆，确定间距及用药量，防止成孔过大或孔壁破坏。当桩底进入倾斜岩层时,桩底应凿成水平状。孔内经爆破后，应先通风排烟，经检查无毒气后，施工人员方可下井继续作业。
孔内有水时应做好排水工作，刚浇筑的护壁砼不得被水浸泡。
挖孔时，应注意施工安全。挖孔工人必须配有安全帽、安全绳，必要时
