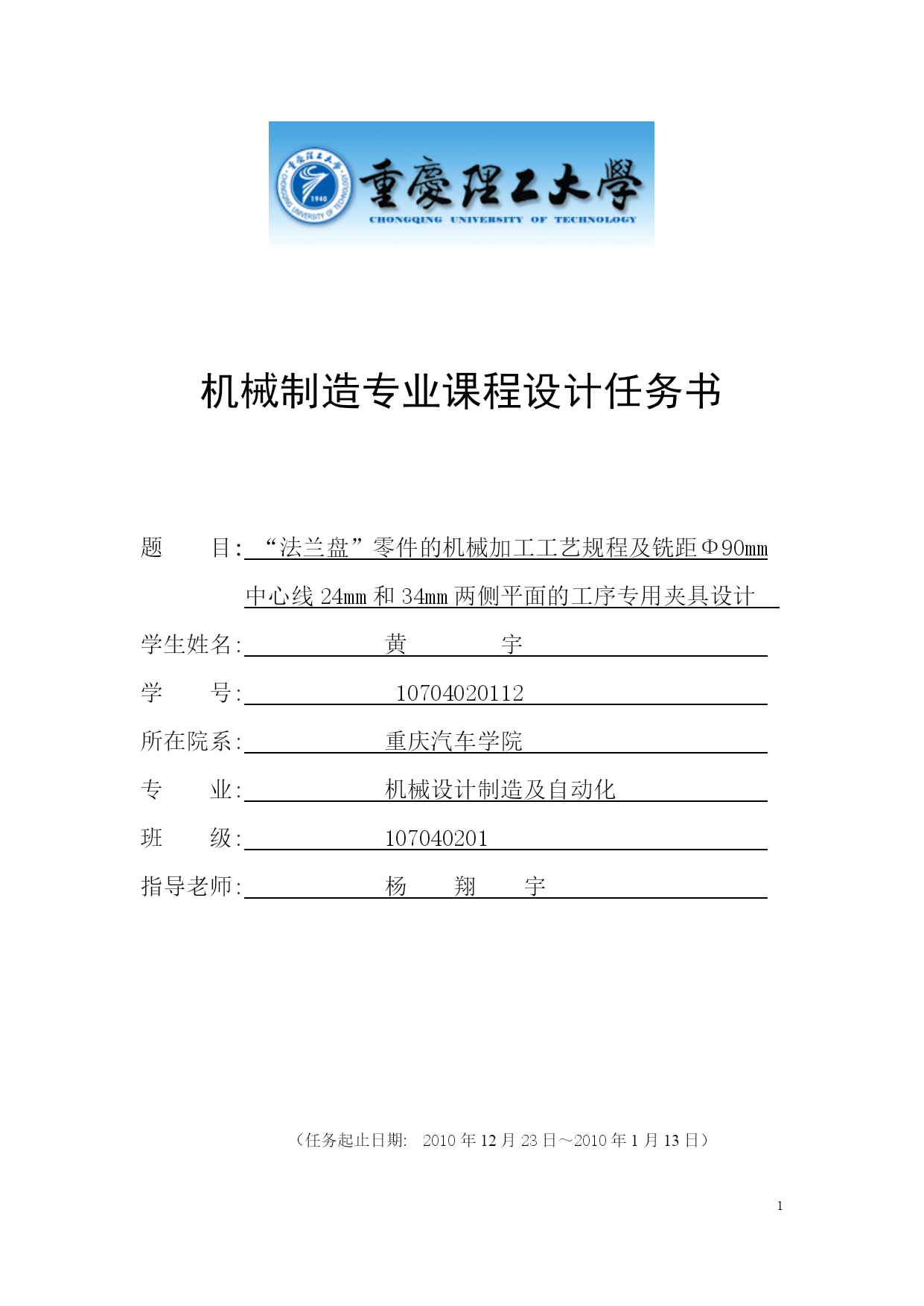

机械制造专业课程设计任务书

题目:“法兰盘”零件的机械加工工艺规程及铣距Φ90mm
中心线24mm和34mm两侧平面的工序专用夹具设计
学生姓名:黄宇
学号:10704020112
所在院系:重庆汽车学院
专业:机械设计制造及自动化
班级:107040201
指导老师:杨翔宇

（任务起止日期:2010年12月23日～2010年1月13日）

机械制造专业课程设计任务书
一、课程设计题目：
法兰盘零件的机械加工工艺规程制订及铣Φ90柱体两侧面的专用夹具设计
生产类型：中批或大批生产
课程设计时间3周

二、设计目的
1.培养制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。
2.熟悉有关标准和设计资料，学会使用有关手册和数据库。

三、设计的内容：
（1）对零件图进行工艺分析。
（2）对零件进行分析后，初步拟定工艺路线、确定切削余量、绘制零件的毛坯图，填写机械加工工艺过程卡。
（3）进行切削用量、机械加工时间等的计算和查表。
（4）填写机械加工工序卡片。
（5）对指定工序提出工装设计任务书。
（6）根据工装设计任务书（教师指定）进行机床专用夹具设计，包括设计方案的确定、结构设计、定位误差和夹紧力的计算，绘制夹具装配图、零件图等等。
（7）编写课程设计说明书。
（8）进行课程设计答辩。

四、夹具设计题目由所涉及的零件工艺产生，一人一题；

3、设计时间：
1）工艺设计：1周
设计内容：
研究原始资料、分析设计任务、绘制毛坯图，
（1）生产纲领：年产量4000件；每日3班
（2）抄画零件图→绘制毛坯零件合图
填写机械加工工艺过程卡及填写机械加工工序卡片
（1）加工过程
（2）每道工序所使用的机床、刀具、加工余量、切削用量、工步安排、工时定额、所使用的刀具、机床
（3）填写工艺过程卡片，工序卡片（定位、夹紧符号）
（4）找指导教师领取具体某道工序的夹具设计任务
2）夹具设计：一周半
设计内容：
确定夹具的结构方案
（1）根据工件的定位原理，确定工件的定位方式，选择定位元件；
（2）确定刀具的对准及引导方式，选择刀具的对准及导引元件
（3）确定刀具的夹紧方式，选择适宜的夹紧机构
（4）确定其他元件或装置的结构型式，如定向元件、分度装置
（5）协调各元件装置的布局，确定夹具结构尺寸和总体结构。
绘制夹具总图
（1）工件的位置及表示方法
（2）应标注的尺寸、配合和技术条件：夹具的外廓尺寸、工件与定位元件的联系尺寸、夹具与刀具的联系尺寸、夹具与机床的联系尺寸。
（3）应标注的位置精度要求：定位元件之间或定位元件与夹具体底面间的位置要求；定位元件与连接元件间的位置要求；对刀元件与连接元件之间的位置要求；定位元件与导引元件的位置要求。
绘制全部夹具零件图，标准件除外。
3）编写设计说明书1天
内容包括：
工艺设计零件工艺分析→选择毛坯种类与毛坯形状、尺寸的确定→定位方案选择与比较→加工方法的选择、工艺路线的确定与比较→余量的确定、有关工序尺寸的计算，编制数控加工程序→机床、夹具、刀具、量具等工装的选择与比较→填写工艺卡片。
夹具设计①夹具定位方案的比较与确定：应该限制哪些自由度、选哪些表面来限制这些自由度、用什么定位元件来实现、定位误差计算。②夹紧方案的比较与确定：确定夹紧力的方向与作用点、分析与计算需要多大的夹紧力、选择夹紧机构、计算结构尺寸或进行夹紧力校核。③确定夹具的对刀或导向与安装方式并进行有关设计、计算。④夹具总体设计：画总装图、标注有关尺寸和位置精度、提出技术要求（夹具的装配、使用方法与要求、打标记等）、夹具精度的校核计算。⑤拆画零件图。
⑥图样审核：尺寸标注、结构工艺性、是否干涉、工件可否拆卸、能否夹紧等。
说明书中应附有必要的分析图、表等。
4）答辩：1天
需检查学生应完成的设计内容，包括：
零件+毛坯合图一张
机械加工工艺规程卡片1套（1张机械加工工艺过程卡、全套主要工序卡片）
夹具装配图和全部零件图；
设计说明书1份。
设计的日程安排

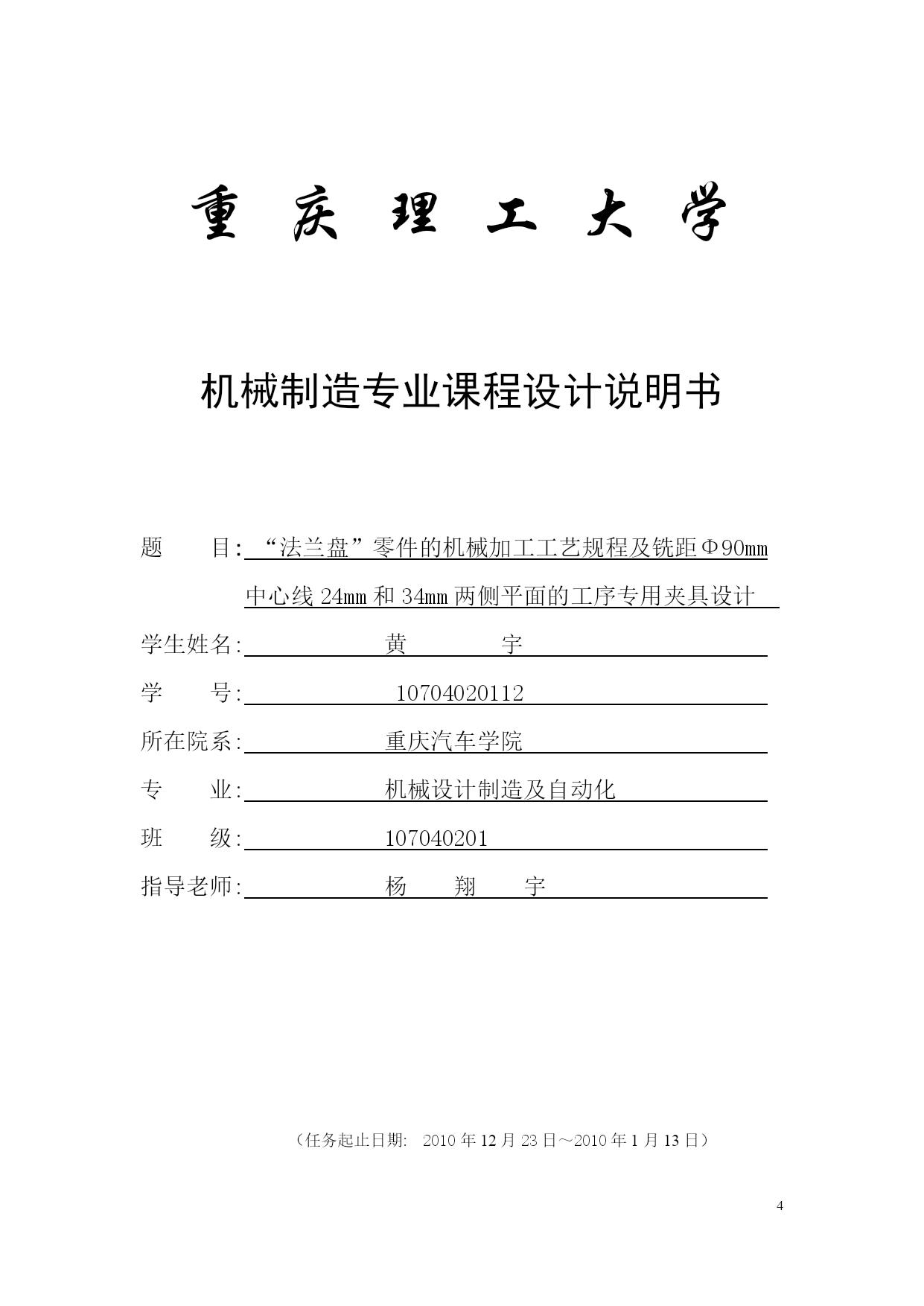

重庆理工大学

机械制造专业课程设计说明书

题目:“法兰盘”零件的机械加工工艺规程及铣距Φ90mm
中心线24mm和34mm两侧平面的工序专用夹具设计
学生姓名:黄宇
学号:10704020112
所在院系:重庆汽车学院
专业:机械设计制造及自动化
班级:107040201
指导老师:杨翔宇

（任务起止日期:2010年12月23日～2010年1月13日）
