隧道边仰坡开挖线放样

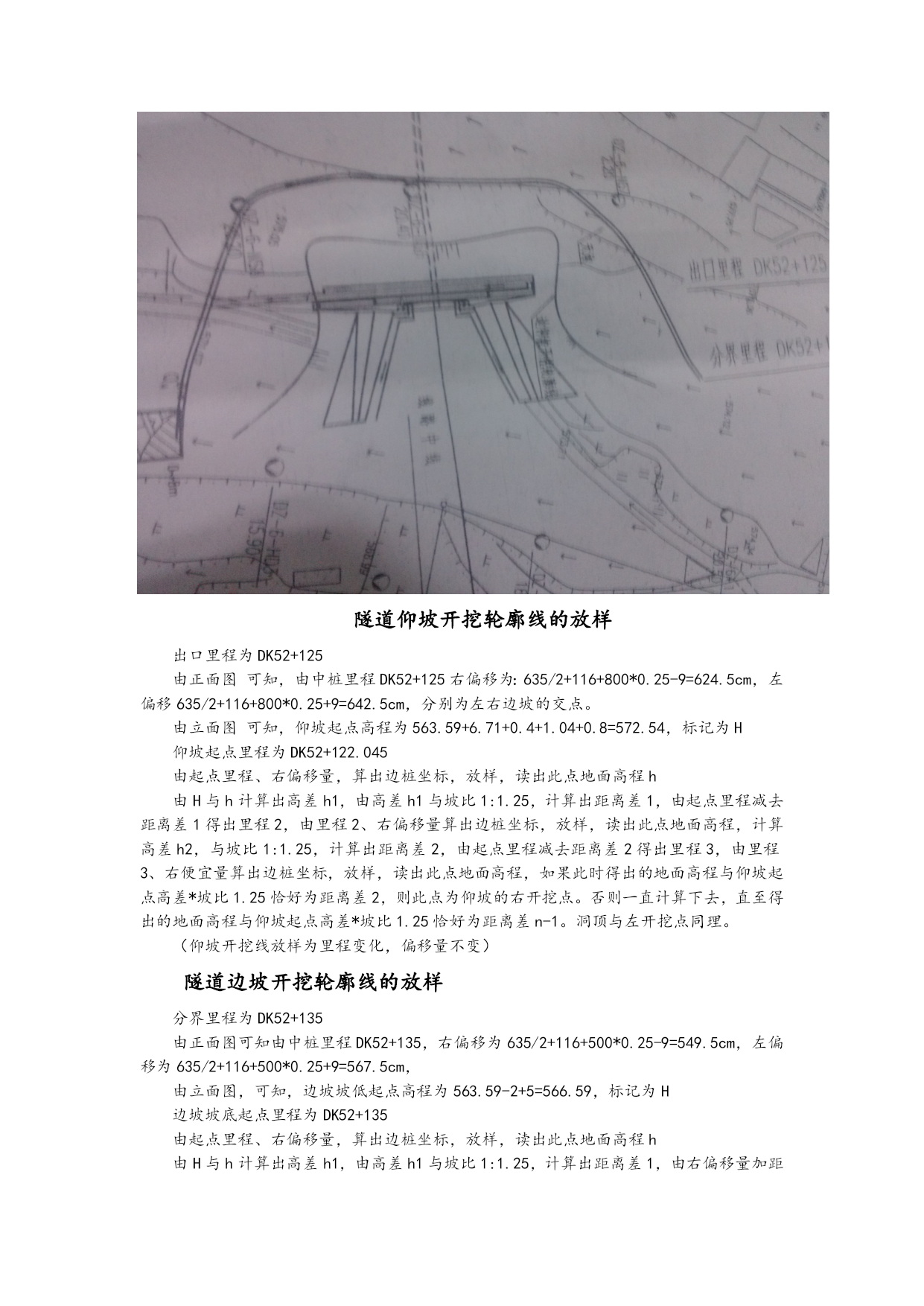

隧道仰坡开挖轮廓线的放样
出口里程为DK52+125

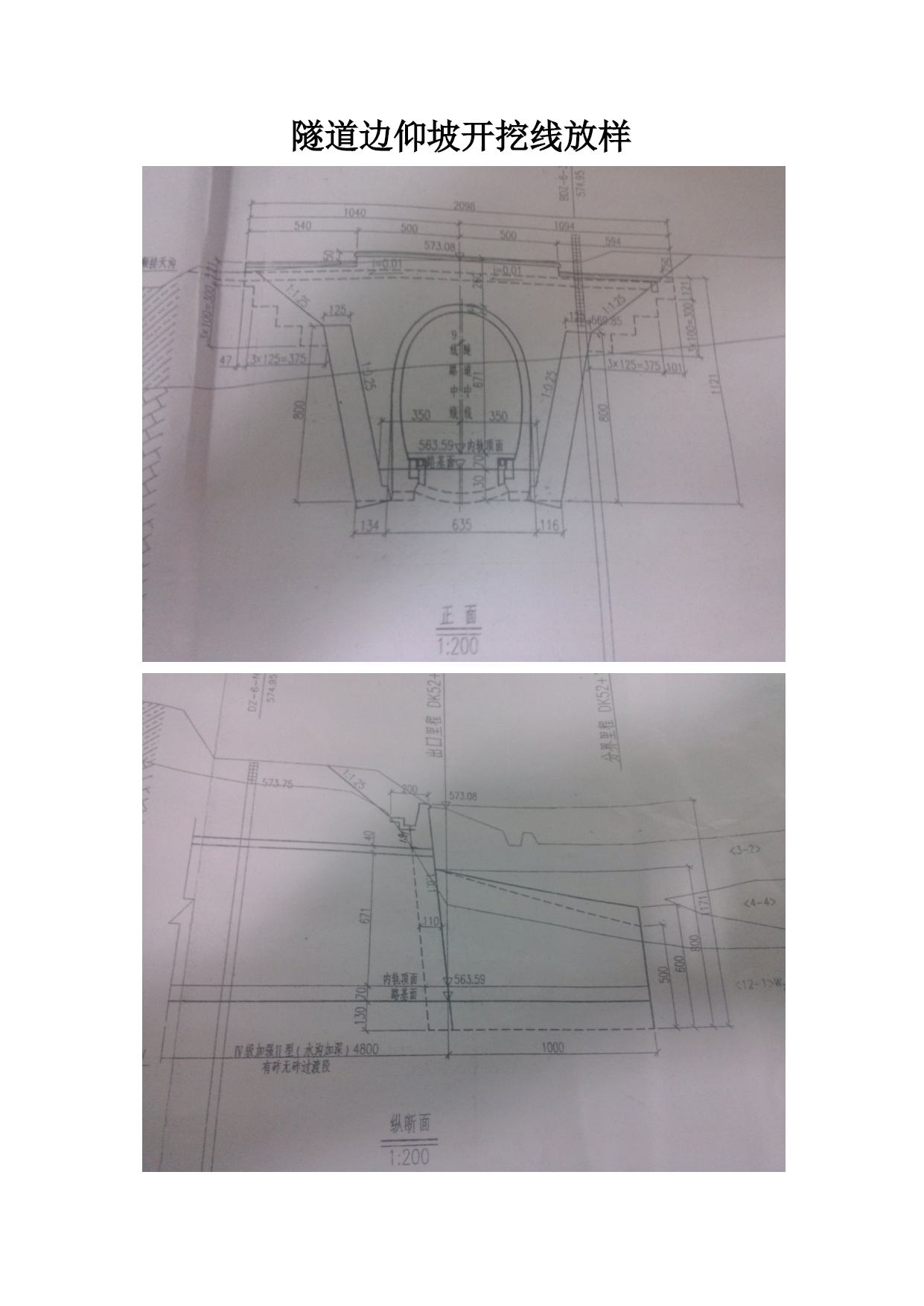

由正面图可知，由中桩里程DK52+125右偏移为：635/2+116+800*0.25-9=624.5cm，左偏移635/2+116+800*0.25+9=642.5cm，分别为左右边坡的交点。
由立面图可知，仰坡起点高程为563.59+6.71+0.4+1.04+0.8=572.54，标记为H
仰坡起点里程为DK52+122.045
由起点里程、右偏移量，算出边桩坐标，放样，读出此点地面高程h
由H与h计算出高差h1，由高差h1与坡比1:1.25，计算出距离差1，由起点里程减去距离差1得出里程2，由里程2、右偏移量算出边桩坐标，放样，读出此点地面高程，计算高差h2，与坡比1:1.25，计算出距离差2，由起点里程减去距离差2得出里程3，由里程3、右便宜量算出边桩坐标，放样，读出此点地面高程，如果此时得出的地面高程与仰坡起点高差*坡比1.25恰好为距离差2，则此点为仰坡的右开挖点。否则一直计算下去，直至得出的地面高程与仰坡起点高差*坡比1.25恰好为距离差n-1。洞顶与左开挖点同理。
（仰坡开挖线放样为里程变化，偏移量不变）
隧道边坡开挖轮廓线的放样
分界里程为DK52+135
由正面图可知由中桩里程DK52+135，右偏移为635/2+116+500*0.25-9=549.5cm，左偏移为635/2+116+500*0.25+9=567.5cm，
由立面图，可知，边坡坡低起点高程为563.59-2+5=566.59，标记为H
边坡坡底起点里程为DK52+135
由起点里程、右偏移量，算出边桩坐标，放样，读出此点地面高程h
由H与h计算出高差h1，由高差h1与坡比1:1.25，计算出距离差1，由右偏移量加距离差1得出、右偏移量1，由边坡坡底起点里程和右偏移量1，算出边桩坐标，放样，读出此点地面高程，计算高差h2，与坡比1:1.25，计算出距离差2，由右偏移量加距离差2得出右偏移量2，由边坡坡底起点里程和右偏移量2，算出边桩坐标，放样，读出此点地面高程，如果此时得出的地面高程与边坡坡底起点的高差*坡比1.25恰好为距离差2，则此点为边坡坡底的右开挖点。否则一直计算下去，直至得出的地面高程与边坡坡底高差*坡比1.25恰好为距离差n-1。左开挖点同理。
（边坡开挖线放样为里程不变，偏移量变化）
放样之后打桩，将仰坡左中右、边坡左右开挖点用线连接，以便进行刷坡工序。
（道路边坡开挖线同上）
