桥梁施工工艺流程图.doc

测量放线
2、施工工艺框图
路基施工流程：
测量放线→挖土或清表→路基填筑→摊铺整平→碾压成型

钻孔灌注桩施工工艺流程图
准备工作
开挖埋设护筒
制作、修整护筒
钻机就位
钻进

钻孔注浆
泥浆循环净化系统
清孔
钻碴外运
吊装钢筋笼
制作钢筋笼
组拼及检验导管
设立导管
备制及运送砼
测量沉碴厚度
灌注水下砼

拔除护筒
截除桩头
桩位复测
抽碴
泥浆储备
向孔内注入清水、粘土
制作砼试件
桩位放样
开挖基础
无损检测

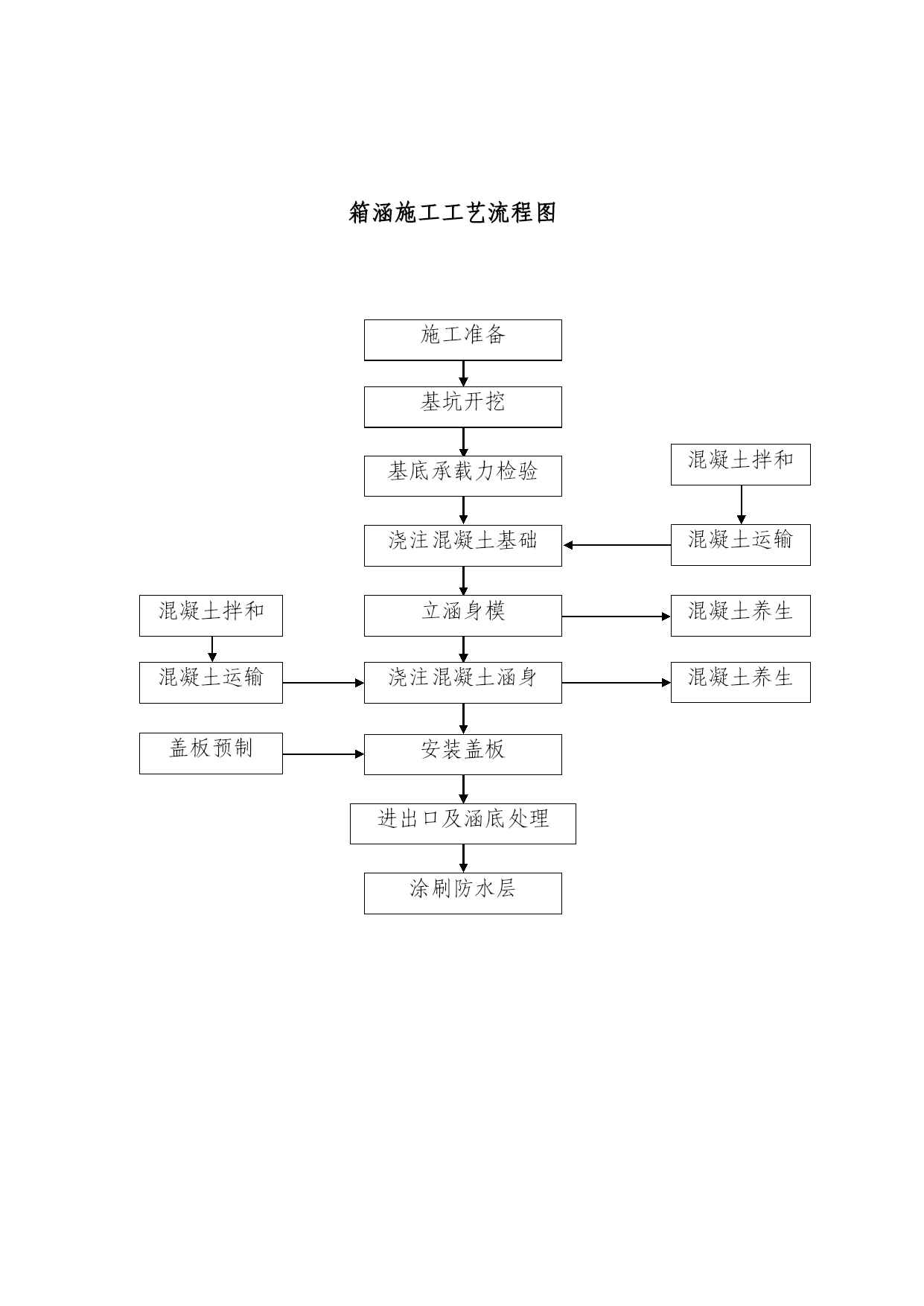

箱涵施工工艺流程图

混凝土养生
混凝土运输
混凝土养生
施工准备
基坑开挖
基底承载力检验
浇注混凝土基础
立涵身模
混凝土拌和
混凝土拌和
浇注混凝土涵身
安装盖板
进出口及涵底处理
涂刷防水层
混凝土运输
盖板预制

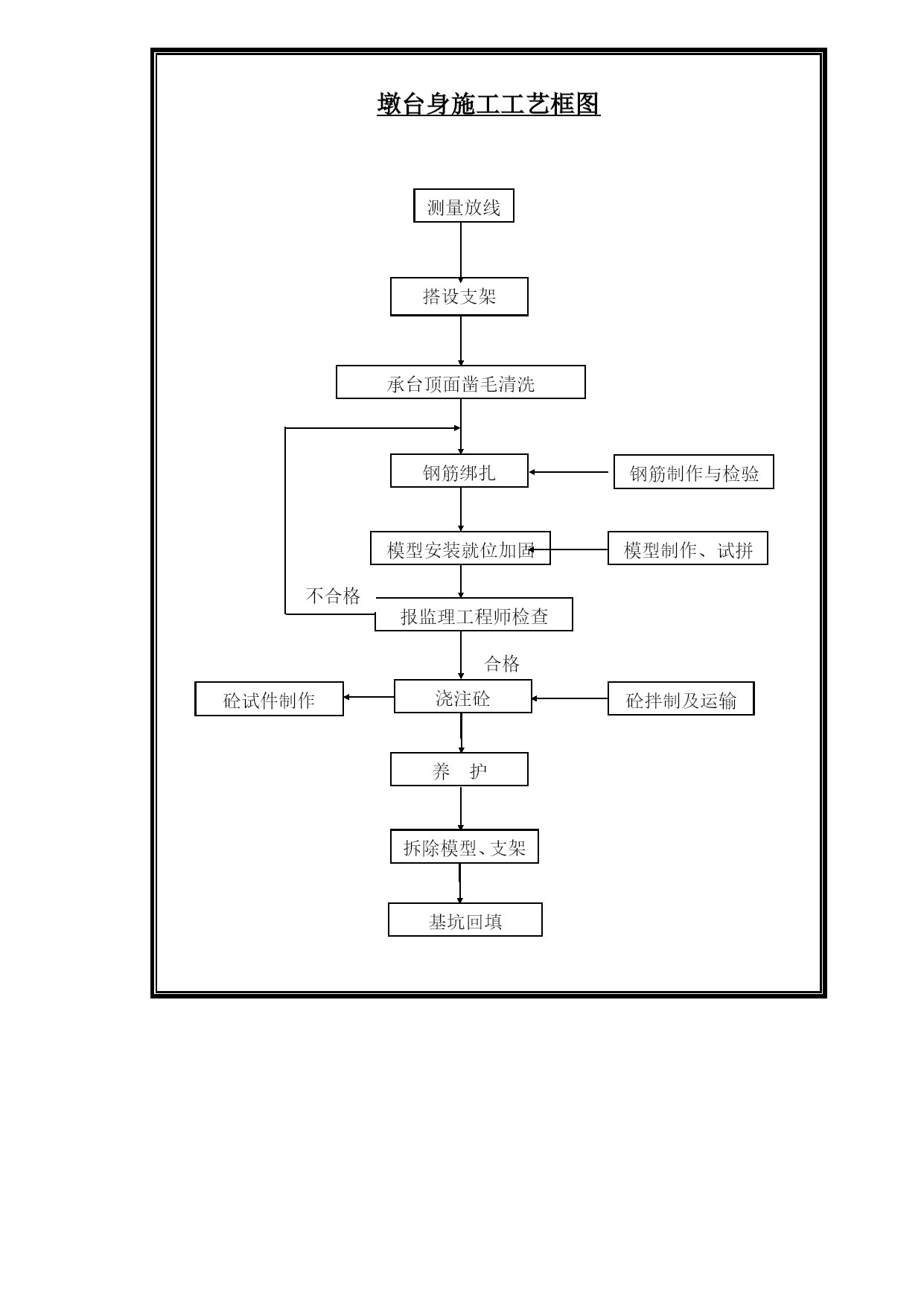

墩台身施工工艺框图
测量放线
搭设支架
承台顶面凿毛清洗
钢筋绑扎
模型安装就位加固
报监理工程师检查
养护
拆除模型、支架
基坑回填
砼拌制及运输
钢筋制作与检验
模型制作、试拼
砼试件制作
合格
不合格
浇注砼

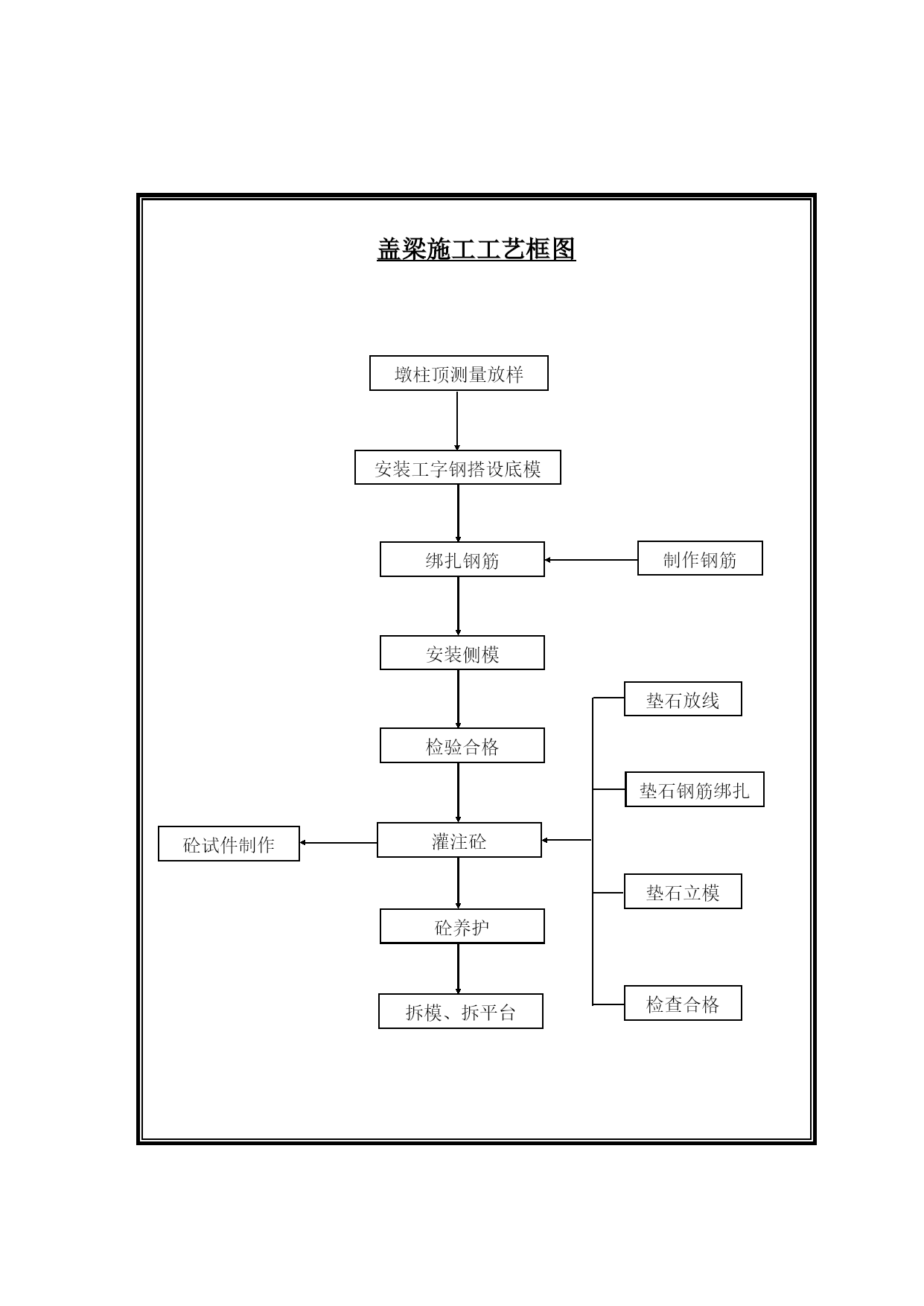

盖梁施工工艺框图
墩柱顶测量放样
安装工字钢搭设底模
绑扎钢筋
安装侧模
检验合格
灌注砼
砼养护
拆模、拆平台
制作钢筋
垫石放线
垫石钢筋绑扎
垫石立模
检查合格
砼试件制作

桥面砼铺装施工工艺框图

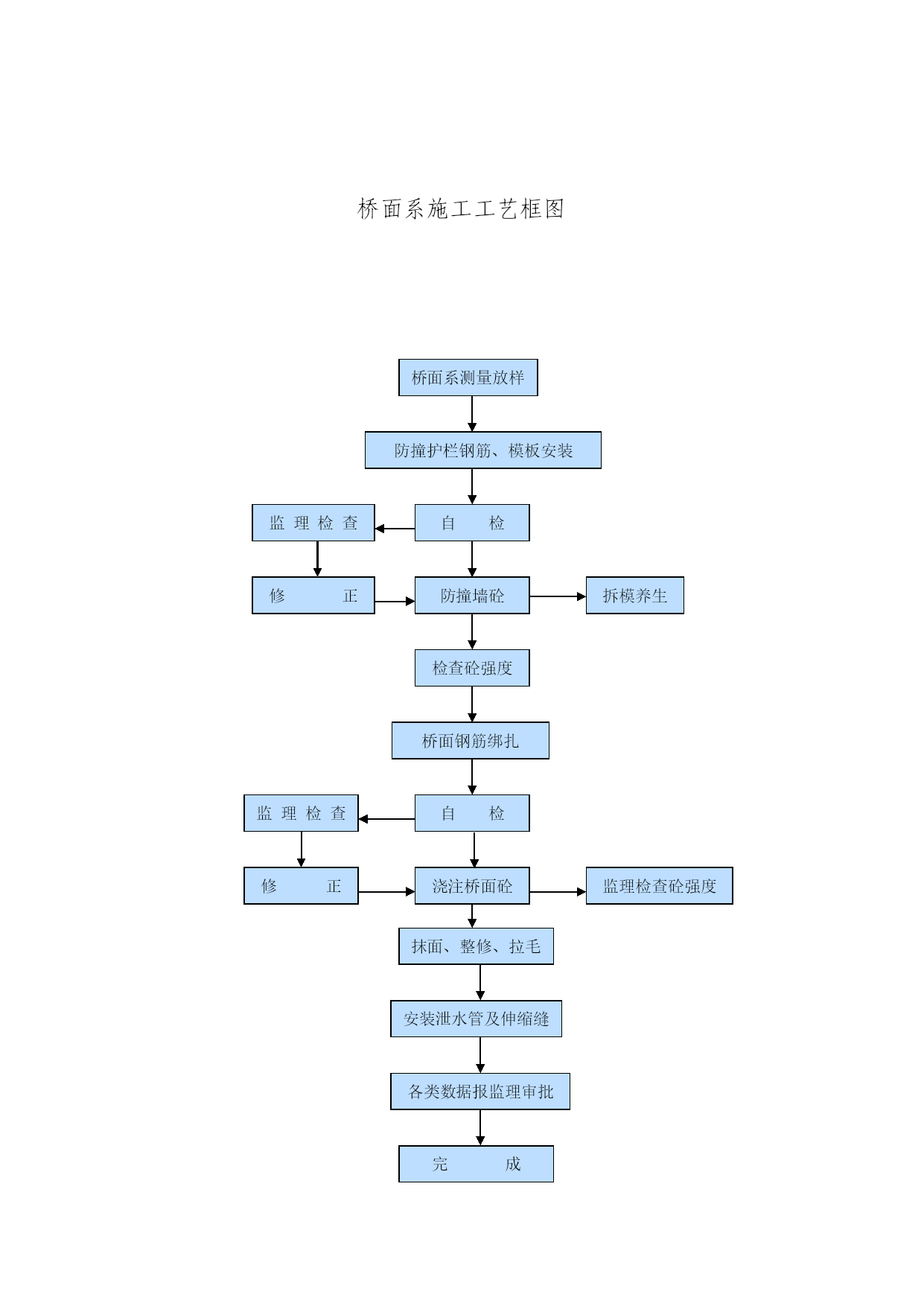

桥面系施工工艺框图

桥面系测量放样
防撞护栏钢筋、模板安装
自检
防撞墙砼
检查砼强度
桥面钢筋绑扎
自检
浇注桥面砼
抹面、整修、拉毛
安装泄水管及伸缩缝
各类数据报监理审批
完成
监理检查
修正
拆模养生
监理检查
修正
监理检查砼强度

T型梁的预制

预制场准备
龙门吊吊装T梁
运梁平车运输至桥头及喂梁
架桥机吊梁至待架孔位
架桥机横移梁至梁板位置
落梁
自检及监理验收
浇注湿接缝
安装下一片梁
支座安装
架桥机拼装、调试

主要施工机械设备表
序号机械或
设备名称型号规格数量国别
产地制造
年份额定功率（KW）生产
能力用于施
工部位1挖掘机PC2404日本2010130良好全部工程2自卸汽车D8520济南2006220良好全部工程3摊铺机戴纳派克MF300c2德国2008163良好全部工程4洒水车LDF5120GSSK1湖北2010118良好全部工程5压路机CLG6202江苏2010128良好
全部工程6双钢轮振动压路机CC7222徐州2008160良好
全部工程7洒油车9511徐州2003145良好
全部工程8平地机CLG4184广西2009147良好
全部工程9装载机ZL504厦门2010158良好
全部工程10振动平板夯98/EC1日本201065良好
全部工程11切割机cut-401日本201040良好
全部工程
