中海（宏洋）万锦园南园二期花篮拉杆式悬挑脚手架施工方案
PAGE\*MERGEFORMAT72

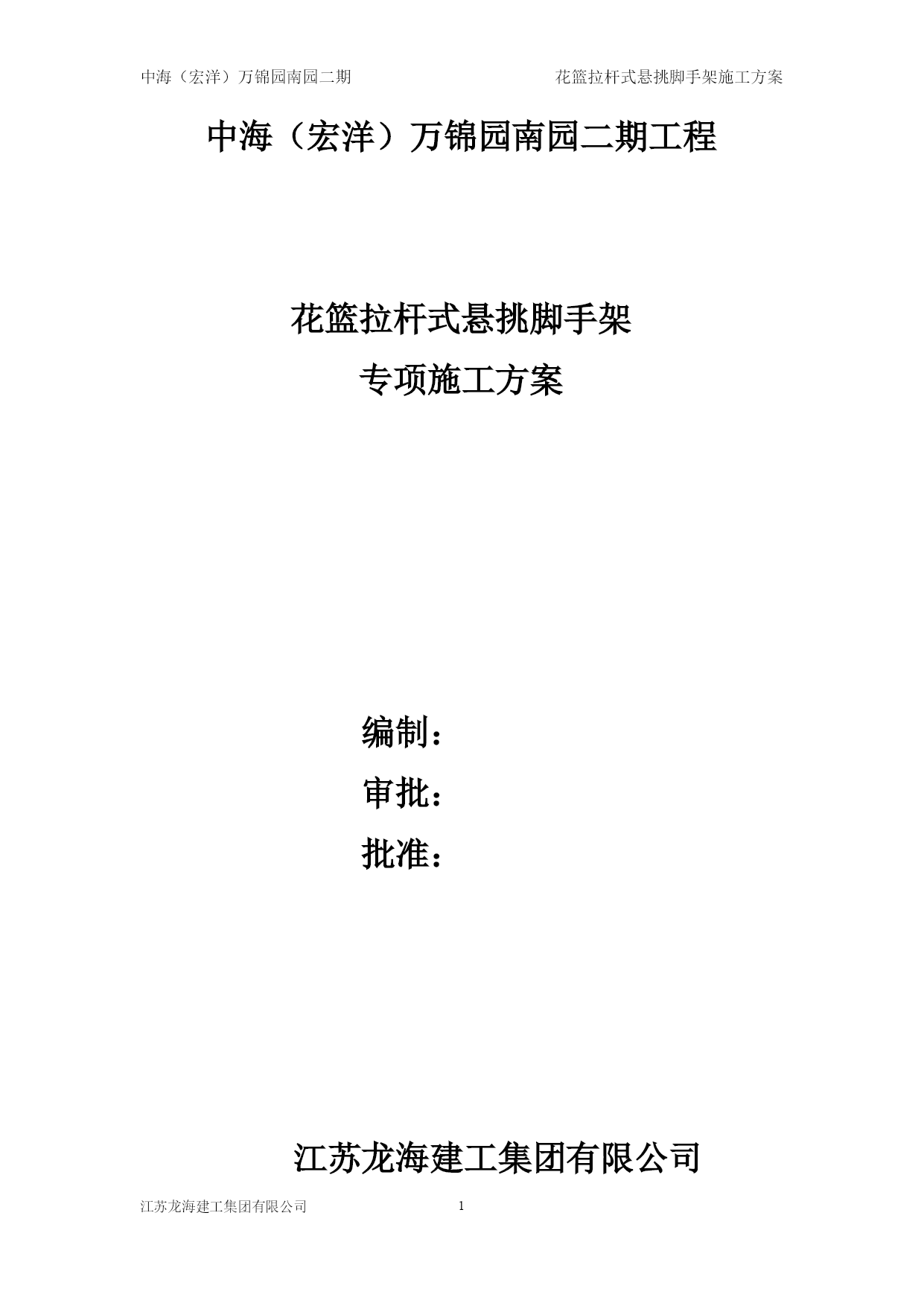

江苏龙海建工集团有限公司
中海（宏洋）万锦园南园二期工程

花篮拉杆式悬挑脚手架
专项施工方案

编制：
审批：
批准：

江苏龙海建工集团有限公司
年月日

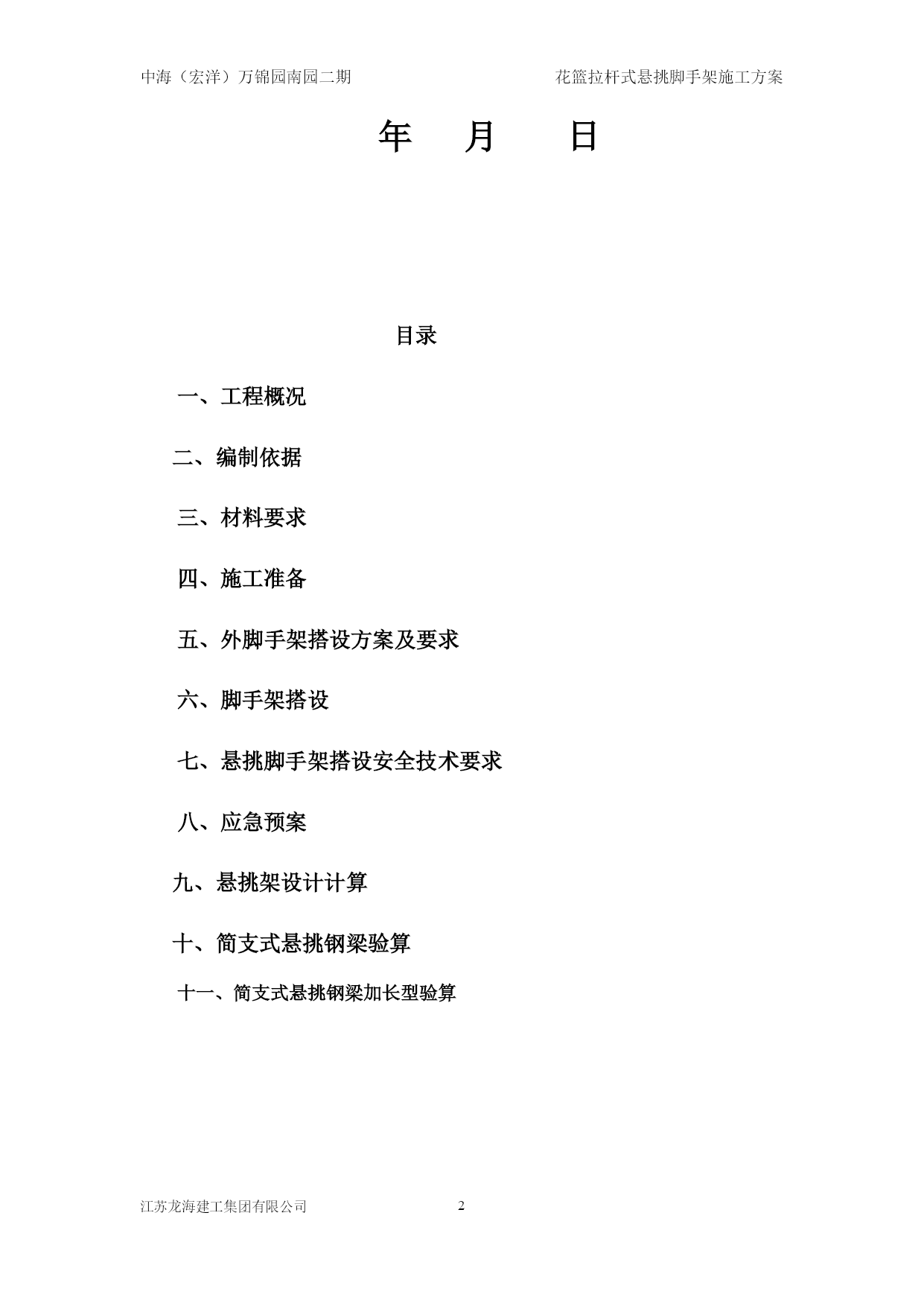

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc433033859"一、工程概况
HYPERLINK\l"_Toc433033865"二、编制依据
HYPERLINK\l"_Toc433033866"三、材料要求
HYPERLINK\l"_Toc433033869"四、施工准备
HYPERLINK\l"_Toc433033875"五、外脚手架搭设方案及要求
HYPERLINK\l"_Toc433033880"六、脚手架搭设
HYPERLINK\l"_Toc433033882"七、悬挑脚手架搭设安全技术要求
HYPERLINK\l"_Toc433033895"八、应急预案HYPERLINK\l"_Toc433033896"
九、悬挑架设计计算
十、简支式悬挑钢梁验算
十一、简支式悬挑钢梁加长型验算

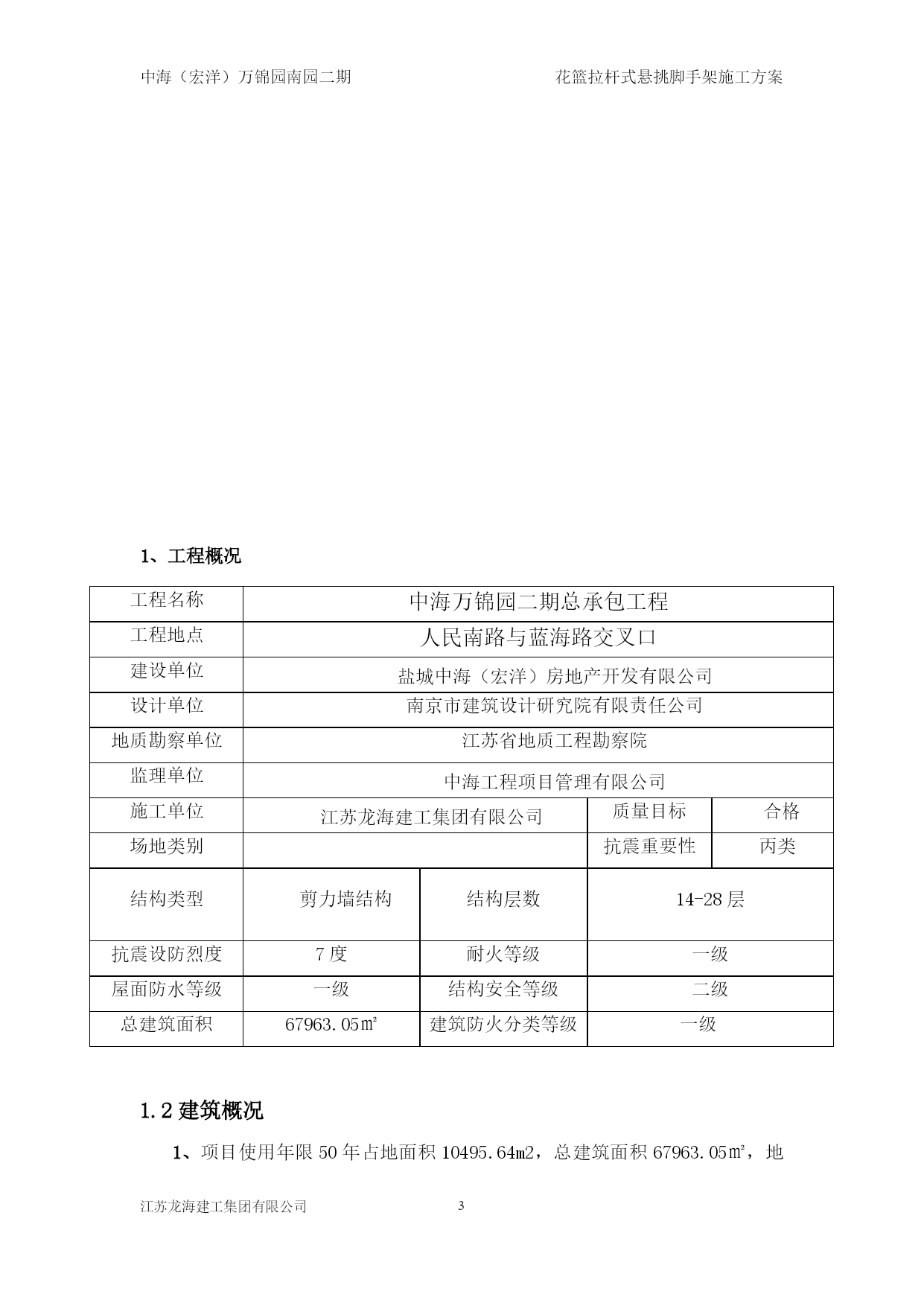

1、工程概况
工程名称中海万锦园二期总承包工程工程地点人民南路与蓝海路交叉口建设单位盐城中海（宏洋）房地产开发有限公司
设计单位南京市建筑设计研究院有限责任公司地质勘察单位江苏省地质工程勘察院监理单位中海工程项目管理有限公司
施工单位江苏龙海建工集团有限公司
质量目标合格场地类别抗震重要性丙类结构类型剪力墙结构结构层数14-28层抗震设防烈度7度耐火等级一级屋面防水等级一级结构安全等级二级总建筑面积67963.05㎡建筑防火分类等级一级
1.2建筑概况

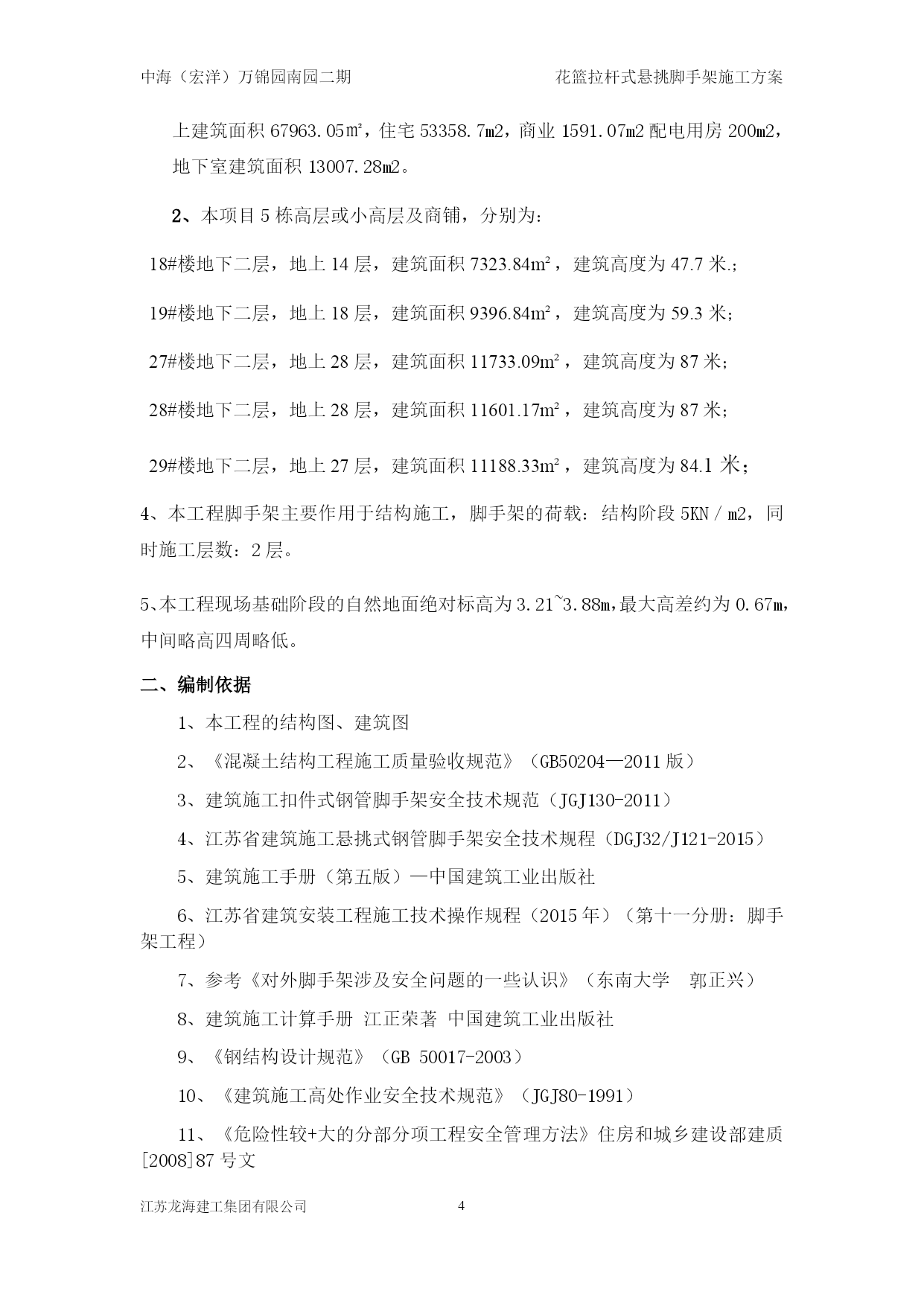

项目使用年限50年占地面积10495.64m2，总建筑面积67963.05㎡，地上建筑面积67963.05㎡，住宅53358.7m2，商业1591.07m2配电用房200m2，地下室建筑面积13007.28m2。
本项目5栋高层或小高层及商铺，分别为：
18#楼地下二层，地上14层，建筑面积7323.84m²，建筑高度为47.7米.；
19#楼地下二层，地上18层，建筑面积9396.84m²，建筑高度为59.3米；
27#楼地下二层，地上28层，建筑面积11733.09m²，建筑高度为87米；
28#楼地下二层，地上28层，建筑面积11601.17m²，建筑高度为87米；
29#楼地下二层，地上27层，建筑面积11188.33m²，建筑高度为84.1米；
本工程脚手架主要作用于结构施工，脚手架的荷载：结构阶段5KN／m2，同时施工层数：2层。
本工程现场基础阶段的自然地面绝对标高为3.21~3.88m，最大高差约为0.67m，中间略高四周略低。
编制依据
1、本工程的结构图、建筑图
2、《混凝土结构工程施工质量验收规范》（GB50204—2011版）
3、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）
4、江苏省建筑施工悬挑式钢管脚手架安全技术规程（DGJ32/J121-2015）
5、建筑施工手册（第五版）—中国建筑工业出版社
6、江苏省建筑安装工程施工技术操作规程（2015年）（第十一分册：脚手架工程）
7、参考《对外脚手架涉及安全问题的一些认识》（东南大学郭正兴）
8、建筑施工计算手册江正荣著中国建筑工业出版社
9、《钢结构设计规范》（GB50017-2003）
10、《建筑施工高处作业安全技术规范》（JGJ80-1991）
11、《危险性较+大的分部分项工程安全管理方法》住房和城乡建设部建质[2008]87号文
12、本工程的施工组织设计

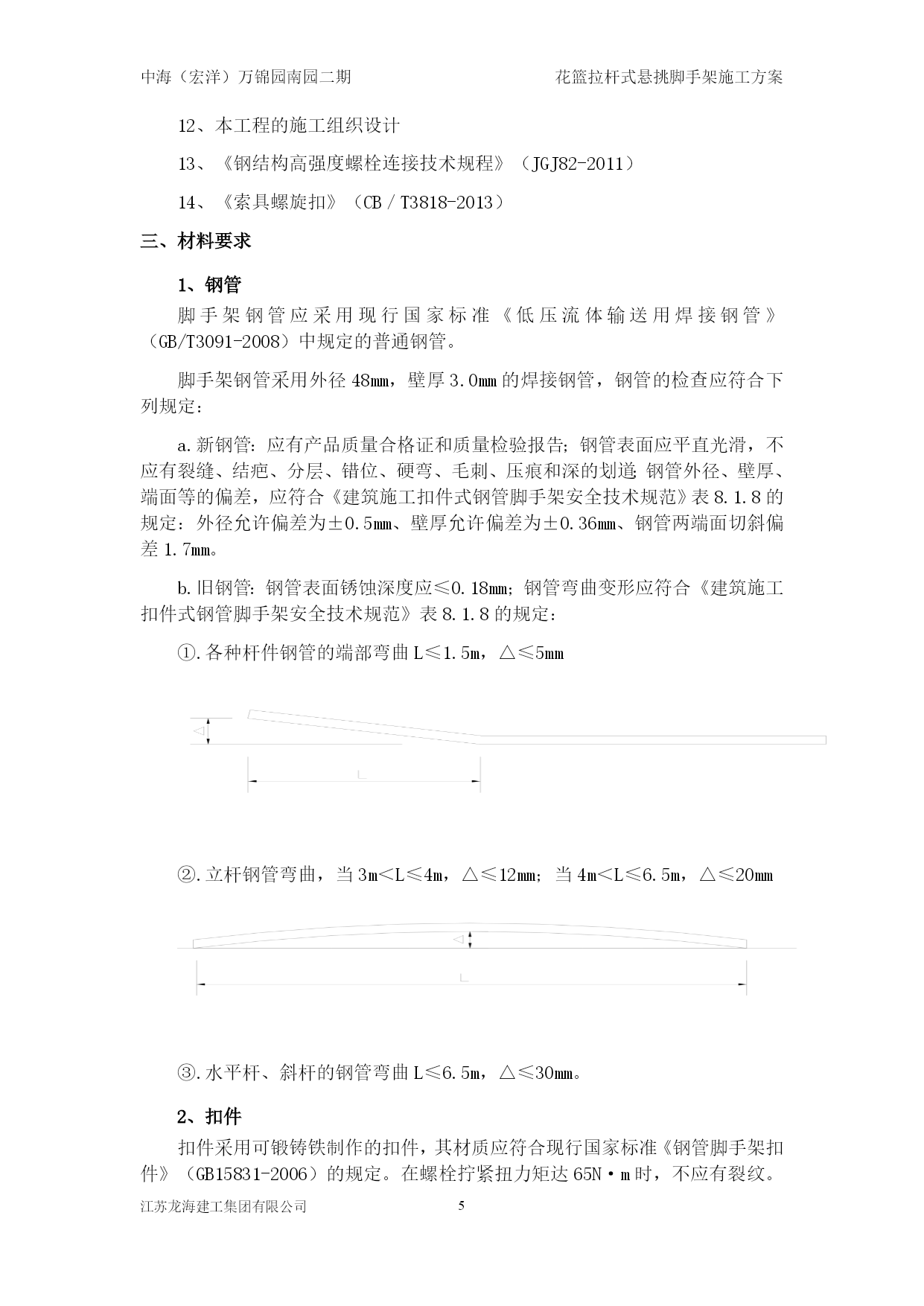

13、《钢结构高强度螺栓连接技术规程》（JGJ82-2011）
14、《索具螺旋扣》（CB／T3818-2013）
三、材料要求
1、钢管
脚手架钢管应采用现行国家标准《低压流体输送用焊接钢管》（GB/T3091-2008）中规定的普通钢管。
脚手架钢管采用外径48mm，壁厚3.0mm的焊接钢管，钢管的检查应符合下列规定：
a.新钢管：应有产品质量合格证和质量检验报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，应符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.8的规定：外径允许偏差为±0.5mm、壁厚允许偏差为±0.36mm、钢管两端面切斜偏差1.7mm。
b.旧钢管：钢管表面锈蚀深度应≤0.18mm；钢管弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》表8.1.8的规定：
①.各种杆件钢管的端部弯曲L≤1.5m，△≤5mm

②.立杆钢管弯曲，当3m＜L≤4m，△≤12mm
