高电压试验技术.pdf

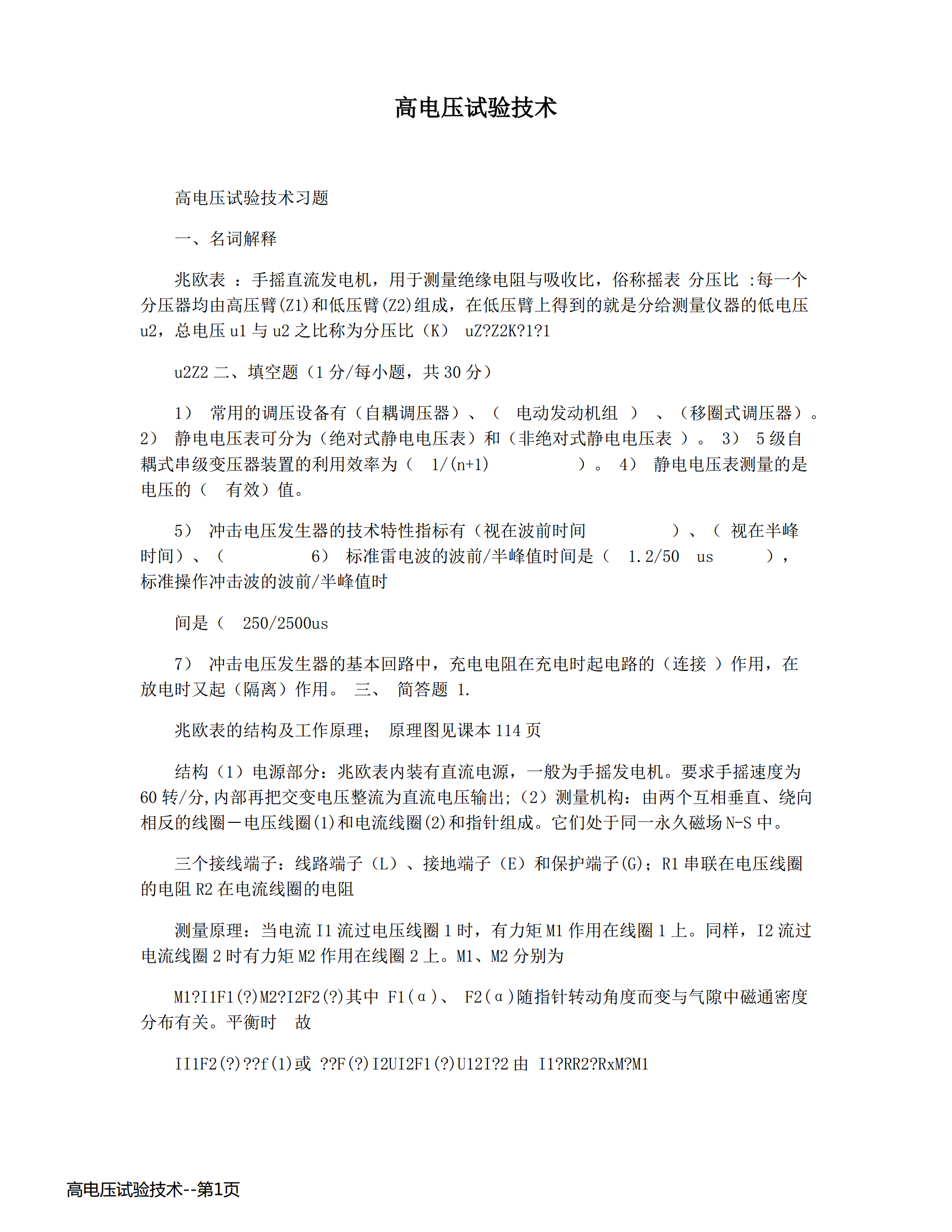

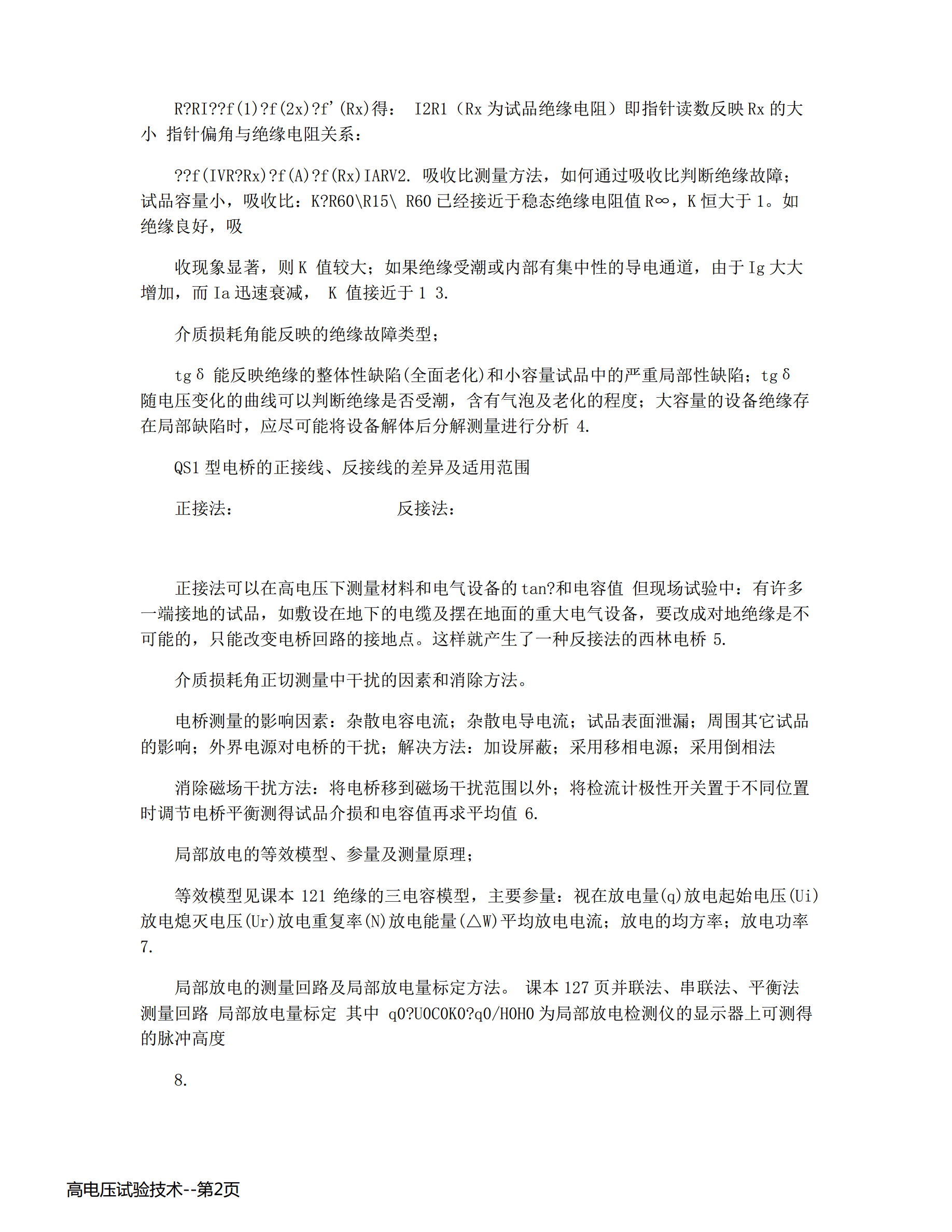

高电压试验技术--高电压试验技术高电压试验技术习题一、名词解释兆欧表：手摇直流发电机用于测量绝缘电阻与吸收比俗称摇表分压比:每一个分压器均由高压臂(Z1)和低压臂(Z2)组成在低压臂上得到的就是分给测量仪器的低电压u2总电压u1与u2之比称为分压比（K）uZ?Z2K?1?1u2Z2二、填空题（1分/每小题共30分）1）常用的调压设备有（自耦调压器）、（电动发动机组）、（移圈式调压器）。2）静电电压表可分为（绝对式静电电压表）和（非绝对式静电电压表）。3）5级自耦式串级变压器装置的利用效率为（1/(n+1)）。4）静电电压表测量的是电压的（有效）值。5）冲击电压发生器的技术特性指标有（视在波前时间）、（视在半峰时间）、（6）标准雷电波的波前/半峰值时间是（1.2/50us）标准操作冲击波的波前/半峰值时间是（250/2500us7）冲击电压发生器的基本回路中充电电阻在充电时起电路的（连接）作用在放电时又起（隔离）作用。三、简答题1.兆欧表的结构及工作原理；原理图见课本114页结构（1）电源部分：兆欧表内装有直流电源一般为手摇发电机。要求手摇速度为60转/分内部再把交变电压整流为直流电压输出;（2）测量机构：由两个互相垂直、绕向相反的线圈―电压线圈(1)和电流线圈(2)和指针组成。它们处于同一永久磁场N-S中。三个接线端子：线路端子（L）、接地端子（E）和保护端子(G)；R1串联在电压线圈的电阻R2在电流线圈的电阻测量原理：当电流I1流过电压线圈1时有力矩M1作用在线圈1上。同样I2流过电流线圈2时有力矩M2作用在线圈2上。M1、M2分别为M1?I1F1(?)M2?I2F2(?)其中F1(α)、F2(α)随指针转动角度而变与气隙中磁通密度分布有关。平衡时故II1F2(?)??f(1)或??F(?)I2UI2F1(?)U12I?2由I1?RR2?RxM?M1高电压试验技术--高电压试验技术--R?RI??f(1)?f(2x)?f'(Rx)得：I2R1（Rx为试品绝缘电阻）即指针读数反映Rx的大小指针偏角与绝缘电阻关系：??f(IVR?Rx)?f(A)?f(Rx)IARV2.吸收比测量方法如何通过吸收比判断绝缘故障；试品容量小吸收比：K?R60\R15\R60已经接近于稳态绝缘电阻值R∞K恒大于1。如绝缘良好吸收现象显著则K值较大；如果绝缘受潮或内部有集中性的导电通道由于Ig大大增加而Ia迅速衰减K值接近于13.介质损耗角能反映的绝缘故障类型；tgδ能反映绝缘的整体性缺陷(全面老化)和小容量试品中的严重局部性缺陷；tgδ随电压变化的曲线可以判断绝缘是否受潮含有气泡及老化的程度；大容量的设备绝缘存在局部缺陷时应尽可能将设备解体后分解
