人教版物理最新版161电压.ppt

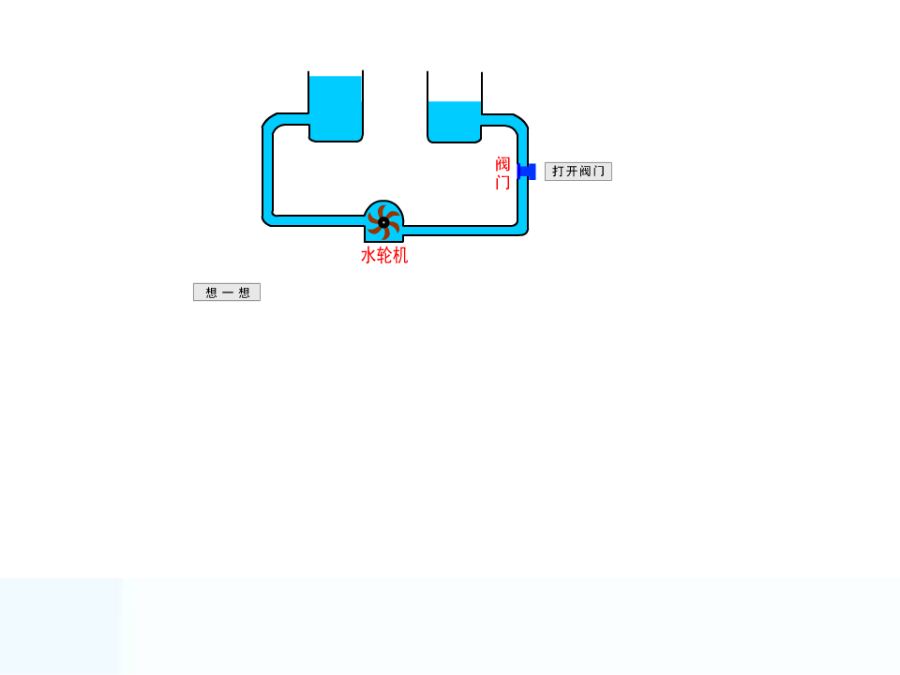

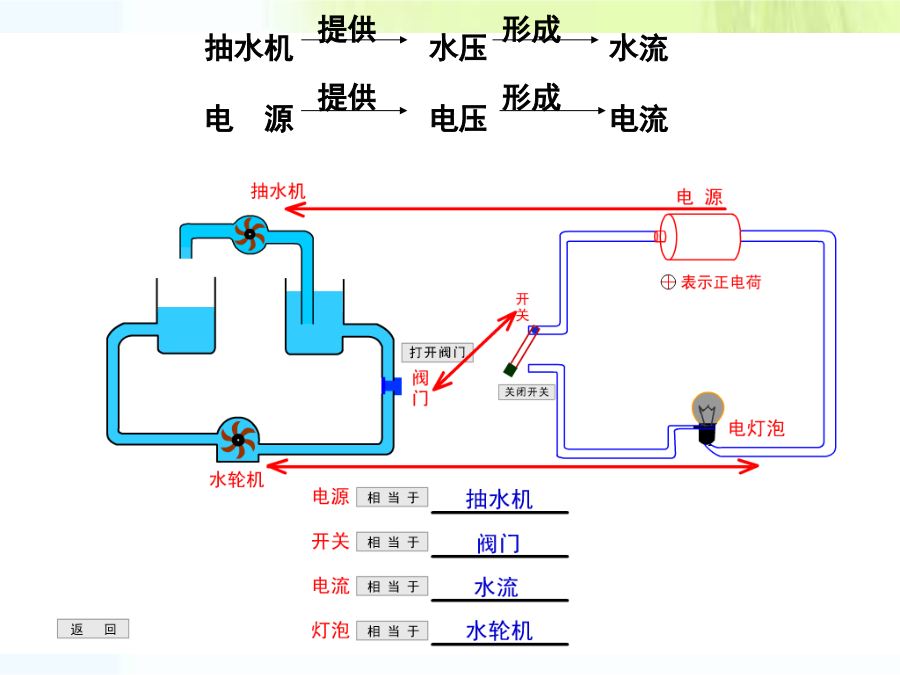

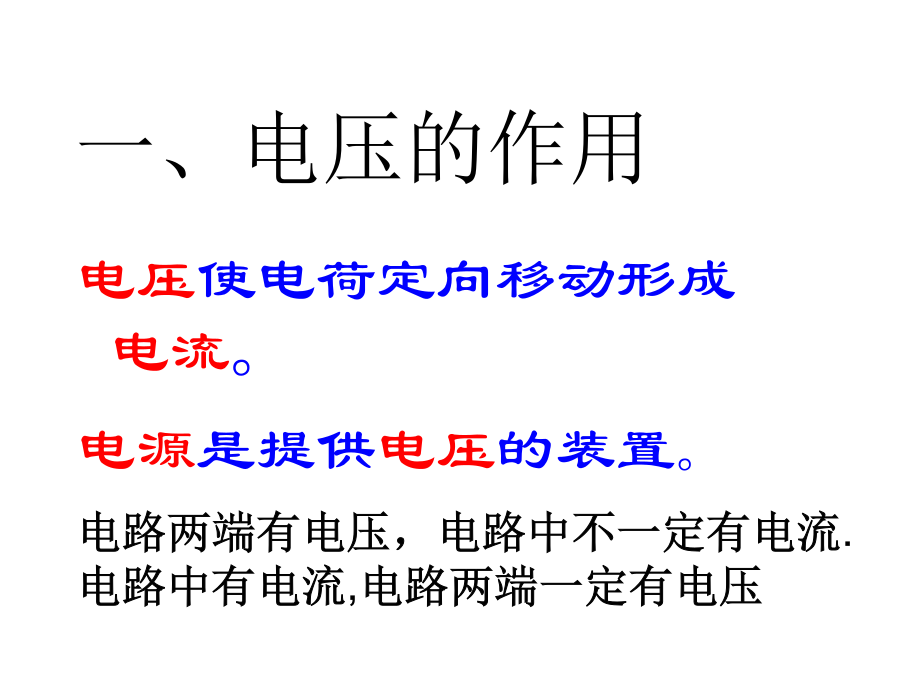

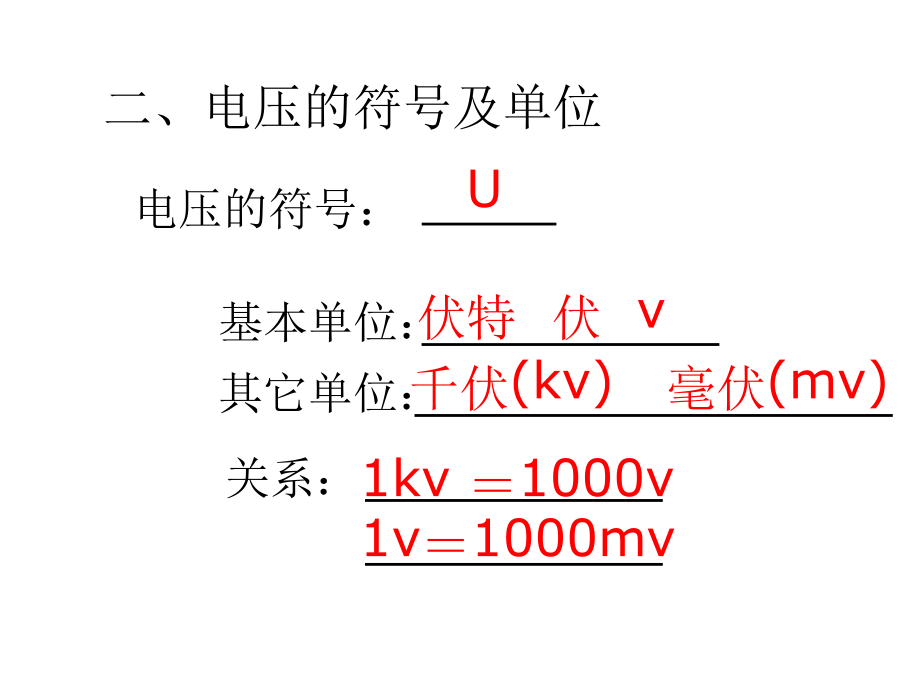

一电压电源电压电流电压使电荷定向移动形成电流。电压的符号：比一比,赛一赛特殊电压值：一节干电池的电压是1.5V一块铅蓄电池的电压是2V家庭电路的电压是220V人体的安全电压是不高于36V手机电池电压：3.6V观察电压表电压表应如何使用？电压表在使用时应注意哪些问题？电压表的使用方法：使用电压表要做到“一不二要三看清”电压表和电流表的异同序号4、读数：222222四、电压的测量判断下列电压表的连接是否正确判断下列电压表分别测的是谁的电压？1、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？电压表测L1两端的电压2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。L2开关开关开关8.在内填上适当的电表，并标出“+”“-”接线柱9、说出下列电压表测的是什么电压？中考题回顾<1>在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触．某次实验中，只知道电压不超过安全电压，所用电压表如图所示．关于试触后的操作，下列说法中正确的是()A．如果示数大于15V，则需调换接线柱重新试触B．如果示数大于15V，则必须换用另一个量程更大的电压表。C．如果示数在3V与15V之间，则需调换接线柱重新试触。D．如果示数小于3V，则必须换用另一个量程更小的电压表。
