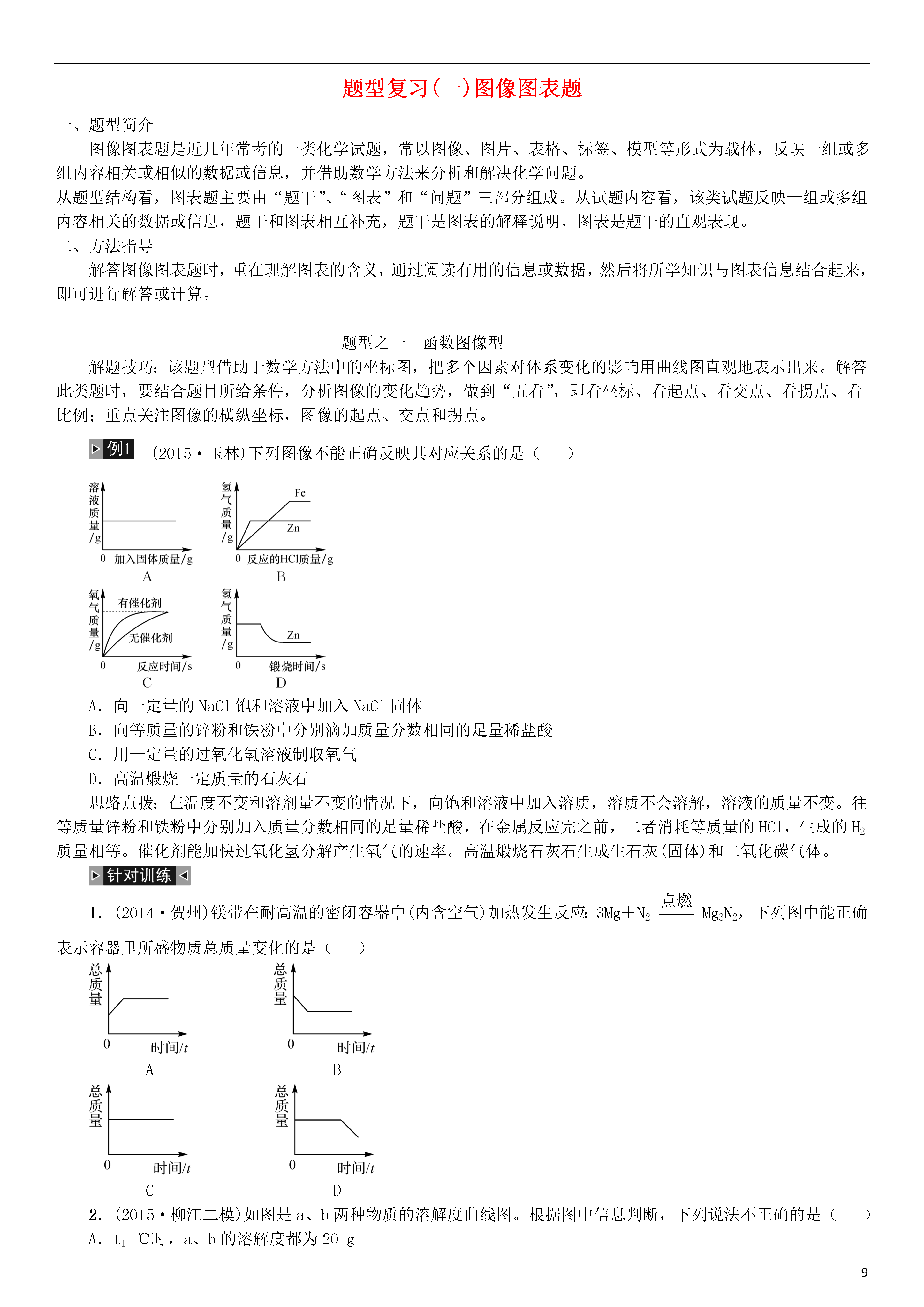

9题型复习(一)图像图表题一、题型简介图像图表题是近几年常考的一类化学试题，常以图像、图片、表格、标签、模型等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。从题型结构看，图表题主要由“题干”、“图表”和“问题”三部分组成。从试题内容看，该类试题反映一组或多组内容相关的数据或信息，题干和图表相互补充，题干是图表的解释说明，图表是题干的直观表现。二、方法指导解答图像图表题时，重在理解图表的含义，通过阅读有用的信息或数据，然后将所学知识与图表信息结合起来，即可进行解答或计算。题型之一函数图像型解题技巧：该题型借助于数学方法中的坐标图，把多个因素对体系变化的影响用曲线图直观地表示出来。解答此类题时，要结合题目所给条件，分析图像的变化趋势，做到“五看”，即看坐标、看起点、看交点、看拐点、看比例；重点关注图像的横纵坐标，图像的起点、交点和拐点。(2015·玉林)下列图像不能正确反映其对应关系的是（）A．向一定量的NaCl饱和溶液中加入NaCl固体B．向等质量的锌粉和铁粉中分别滴加质量分数相同的足量稀盐酸C．用一定量的过氧化氢溶液制取氧气D．高温煅烧一定质量的石灰石思路点拨：在温度不变和溶剂量不变的情况下，向饱和溶液中加入溶质，溶质不会溶解，溶液的质量不变。往等质量锌粉和铁粉中分别加入质量分数相同的足量稀盐酸，在金属反应完之前，二者消耗等质量的HCl，生成的H2质量相等。催化剂能加快过氧化氢分解产生氧气的速率。高温煅烧石灰石生成生石灰(固体)和二氧化碳气体。1．(2014·贺州)镁带在耐高温的密闭容器中(内含空气)加热发生反应：3Mg＋N2eq\o(=====,\s\up7(点燃))Mg3N2，下列图中能正确表示容器里所盛物质总质量变化的是（）ABCD2．(2015·柳江二模)如图是a、b两种物质的溶解度曲线图。根据图中信息判断，下列说法不正确的是（）A．t1℃时，a、b的溶解度都为20gB．t2℃时，a的溶解度大于b的溶解度C．a、b的溶液都可采用蒸发溶剂的方法析出晶体D．a、b的饱和溶液从t2℃降到t1℃时，都有晶体析出第2题图第3题图3．(2014·贵港)某固体由NaOH、Mg(NO3)2、BaCl2、K2SO4、CaCO3中的一种或几种组成。加水充分溶解后，有白色沉淀出现。现向该混合物中滴入稀HNO3，沉淀溶解情况如图所示。下列对该固体组成判断不正确的是（）A．一定含有NaOHB．可能含有K2SO4C．一定含有Mg(NO3)2D．可能含有CaCO34．(2015·贵港一模)取等质量的A、B金属，分别投入溶质质量分数相同的足量的盐酸中，生成氢气的质量(m)与时间(t)的关系如图(已知A、B元素在生成物中的化合价相同)。下列说法正确的是（）A．金属活动性A＞BB．t1时，产生氢气的质量B＜AC．两种金属原子的相对原子质量A＞BD．t2时，A、B金属均没有剩余第4题图第5题图5．(2015·北京)已知：2KClO3eq\o(=====,\s\up11(MnO2),\s\do4(△))2KCl＋3O2↑，如图表示一定质量的KClO3和MnO2固体混合物受热过程中，某变量y随时间的变化趋势，纵坐标表示的是（）A．固体中氧元素的质量B．生成O2的质量C．固体中MnO2的质量D．固体中钾元素的质量分数6．(2015·港南区一模)向一定量某固体中逐滴加入某溶液至过量，x轴表示加入溶液的质量。下列选项中y轴表示的含义与所给图像变化趋势一致的是（）选项固体溶液y轴含义A二氧化锰过氧化氢水的质量B铁粉和铜粉硫酸铜所得溶液中硫酸铜的质量C大理石(杂质不参加反应)稀盐酸固体中杂质的质量分数D氯化钠和碳酸氢钠混合物稀盐酸二氧化碳的体积第6题图第7题图7．(2015·柳南区一模)向一定质量AgNO3和Cu(NO3)2的混合溶液中加入一定量的Zn粉，溶液质量随反应时间变化的情况如图所示。下列说法正确的是（）A．取a点溶液，滴加稀盐酸，无白色沉淀B．c点溶液中溶质为Zn(NO3)2C．若取b～c段固体，滴加稀盐酸，有气泡产生D．d点的固体有2种8．(2015·河池)下图的图像与对应实验过程不相符的是（）A．加热一定质量的高锰酸钾固体B．向一定量的表面含有氧化铝的铝片滴加稀硫酸C．向一定量的Ba(OH)2溶液中加入Na2SO4粉末D．将锌片插入盛有一定质量的稀硫酸的烧杯中9．(2015·贺州)下列四个图像的变化趋势，能正确描述对应操作的是（）A．向一定量的氢氧化钠溶液中不断地滴加水B．向一定量久置于空气中的氢氧化钠固体中不断地滴加稀盐酸C．向等质量的锌、铁颗粒中分别滴加足量
