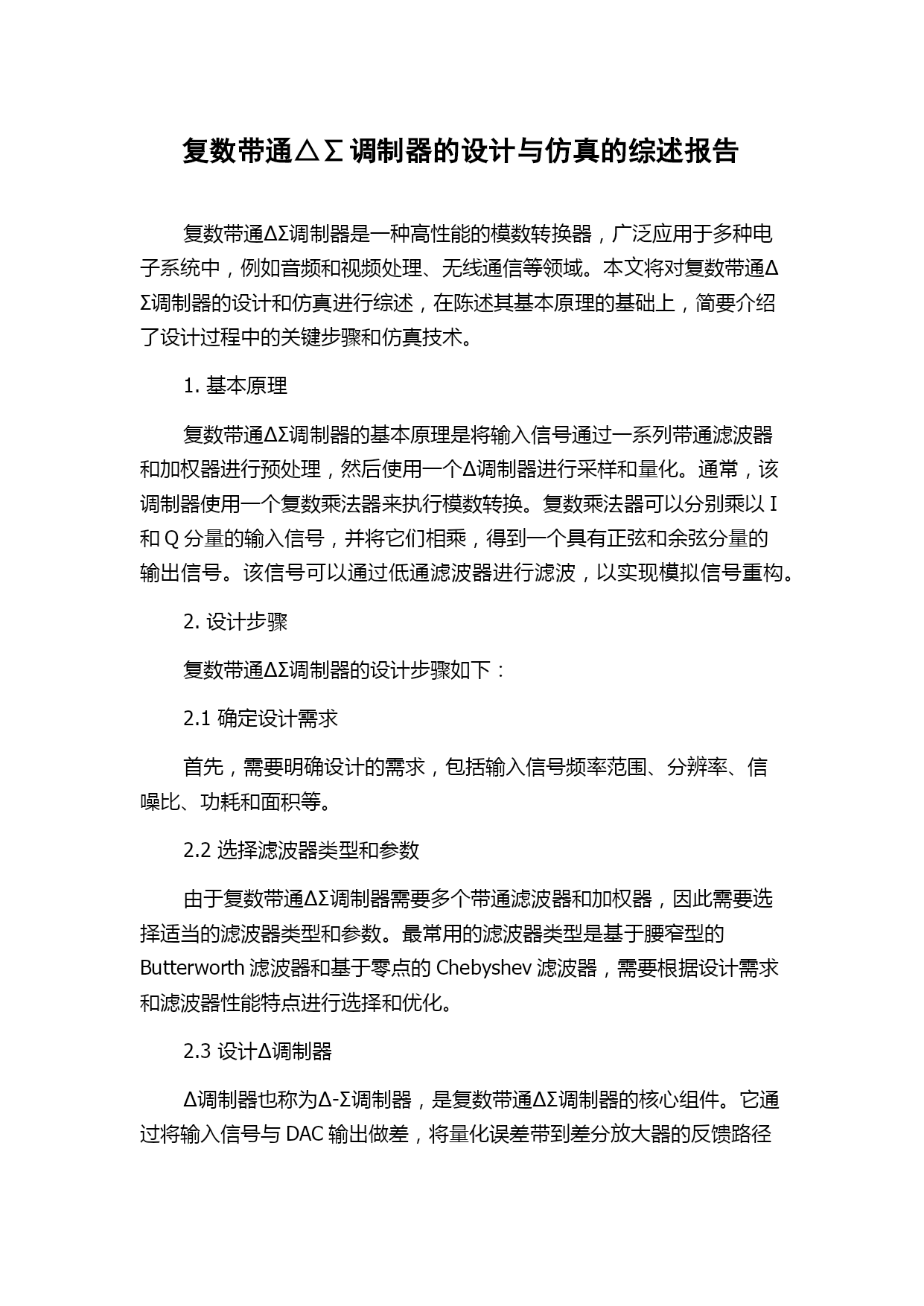

复数带通△∑调制器的设计与仿真的综述报告
复数带通∆Σ调制器是一种高性能的模数转换器，广泛应用于多种电子系统中，例如音频和视频处理、无线通信等领域。本文将对复数带通∆Σ调制器的设计和仿真进行综述，在陈述其基本原理的基础上，简要介绍了设计过程中的关键步骤和仿真技术。
1.基本原理
复数带通∆Σ调制器的基本原理是将输入信号通过一系列带通滤波器和加权器进行预处理，然后使用一个Δ调制器进行采样和量化。通常，该调制器使用一个复数乘法器来执行模数转换。复数乘法器可以分别乘以I和Q分量的输入信号，并将它们相乘，得到一个具有正弦和余弦分量的输出信号。该信号可以通过低通滤波器进行滤波，以实现模拟信号重构。
2.设计步骤
复数带通∆Σ调制器的设计步骤如下：
2.1确定设计需求
首先，需要明确设计的需求，包括输入信号频率范围、分辨率、信噪比、功耗和面积等。
2.2选择滤波器类型和参数
由于复数带通ΔΣ调制器需要多个带通滤波器和加权器，因此需要选择适当的滤波器类型和参数。最常用的滤波器类型是基于腰窄型的Butterworth滤波器和基于零点的Chebyshev滤波器，需要根据设计需求和滤波器性能特点进行选择和优化。
2.3设计Δ调制器

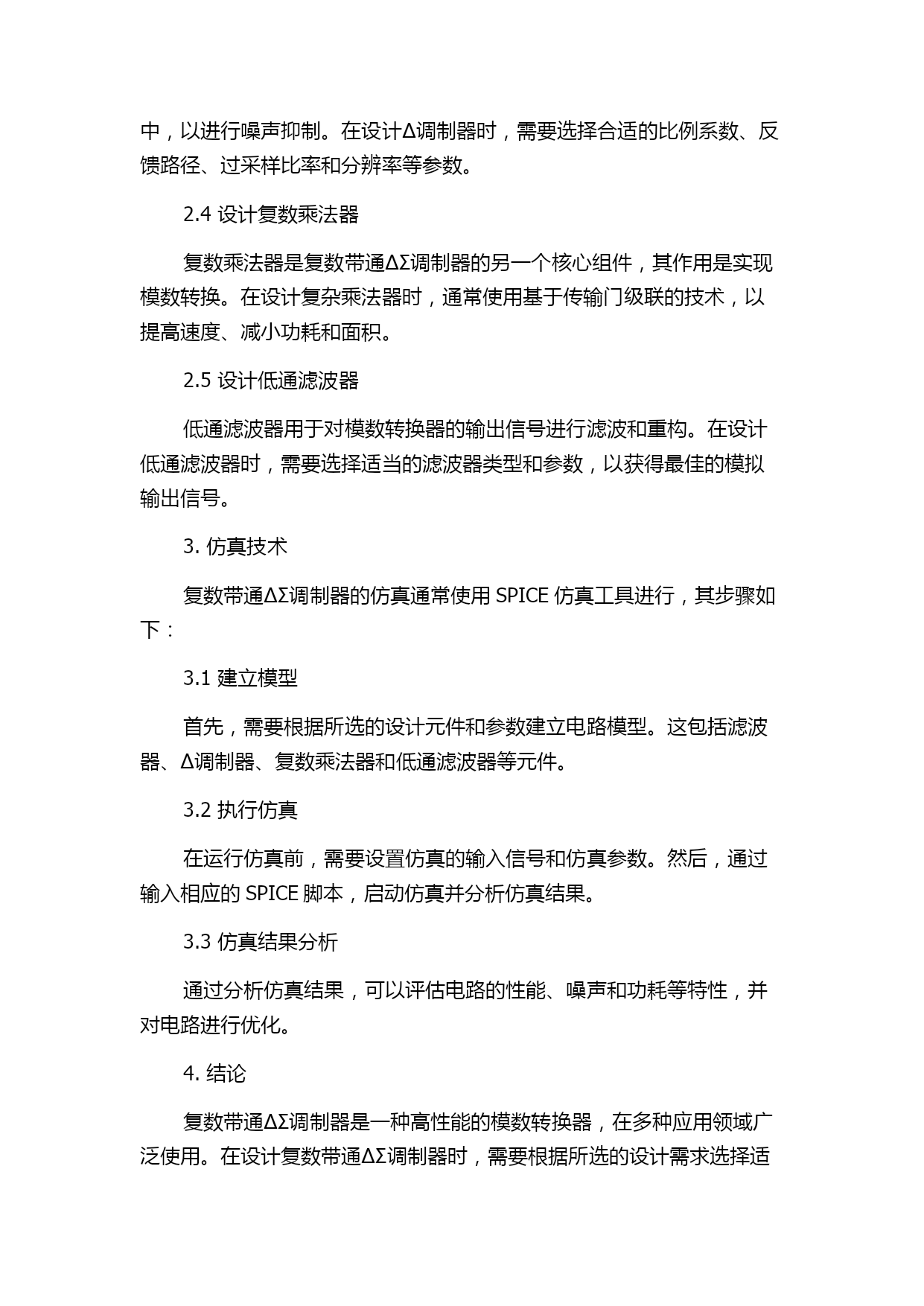

Δ调制器也称为Δ-Σ调制器，是复数带通ΔΣ调制器的核心组件。它通过将输入信号与DAC输出做差，将量化误差带到差分放大器的反馈路径中，以进行噪声抑制。在设计Δ调制器时，需要选择合适的比例系数、反馈路径、过采样比率和分辨率等参数。
2.4设计复数乘法器
复数乘法器是复数带通ΔΣ调制器的另一个核心组件，其作用是实现模数转换。在设计复杂乘法器时，通常使用基于传输门级联的技术，以提高速度、减小功耗和面积。
2.5设计低通滤波器
低通滤波器用于对模数转换器的输出信号进行滤波和重构。在设计低通滤波器时，需要选择适当的滤波器类型和参数，以获得最佳的模拟输出信号。
3.仿真技术
复数带通∆Σ调制器的仿真通常使用SPICE仿真工具进行，其步骤如下：
3.1建立模型
首先，需要根据所选的设计元件和参数建立电路模型。这包括滤波器、Δ调制器、复数乘法器和低通滤波器等元件。
3.2执行仿真
在运行仿真前，需要设置仿真的输入信号和仿真参数。然后，通过输入相应的SPICE脚本，启动仿真并分析仿真结果。
3.3仿真结果分析
通过分析仿真结果，可以评估电路的性能、噪声和功耗等特性，并对电路进行优化。
4.结论

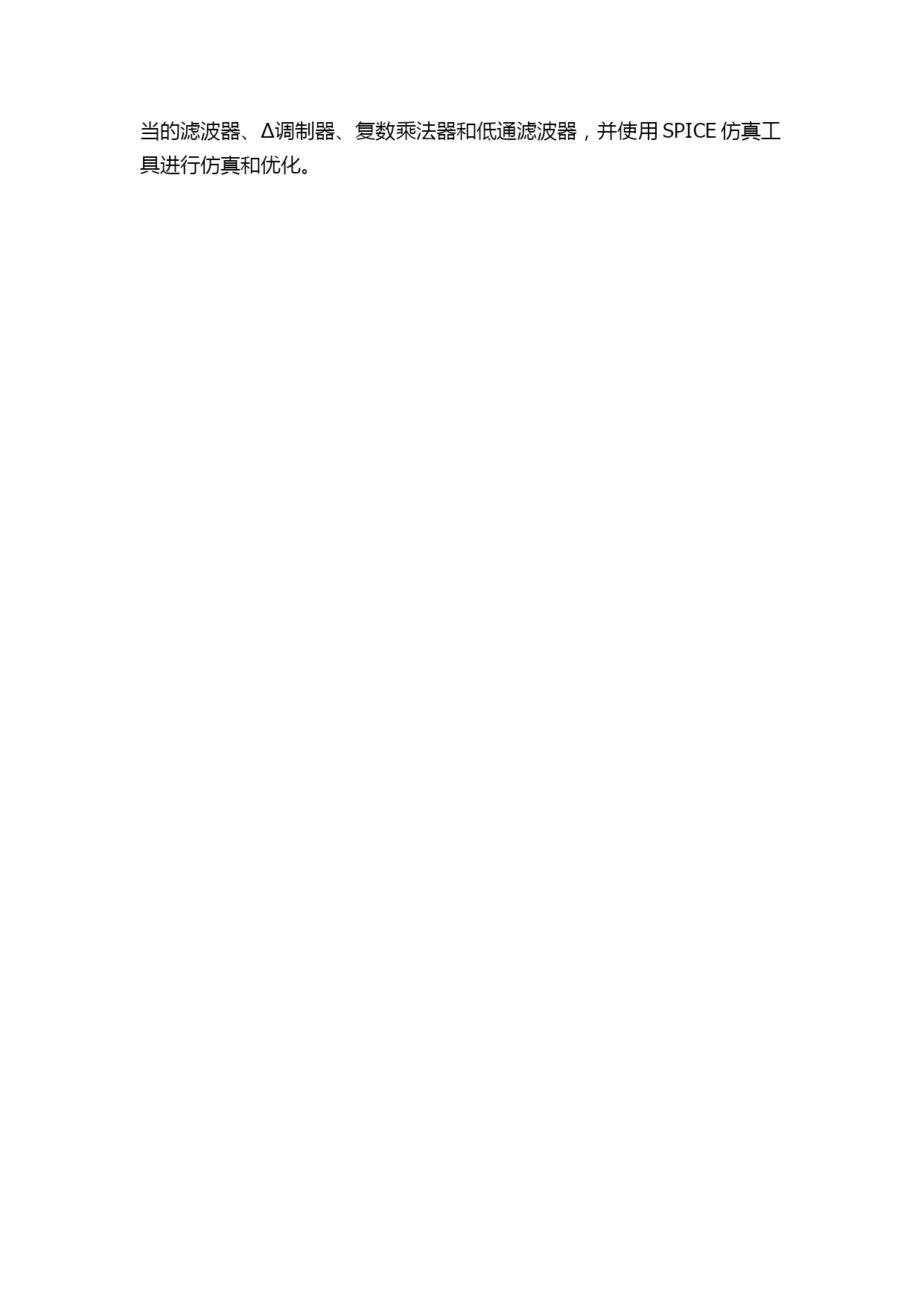

复数带通∆Σ调制器是一种高性能的模数转换器，在多种应用领域广泛使用。在设计复数带通ΔΣ调制器时，需要根据所选的设计需求选择适当的滤波器、Δ调制器、复数乘法器和低通滤波器，并使用SPICE仿真工具进行仿真和优化。
