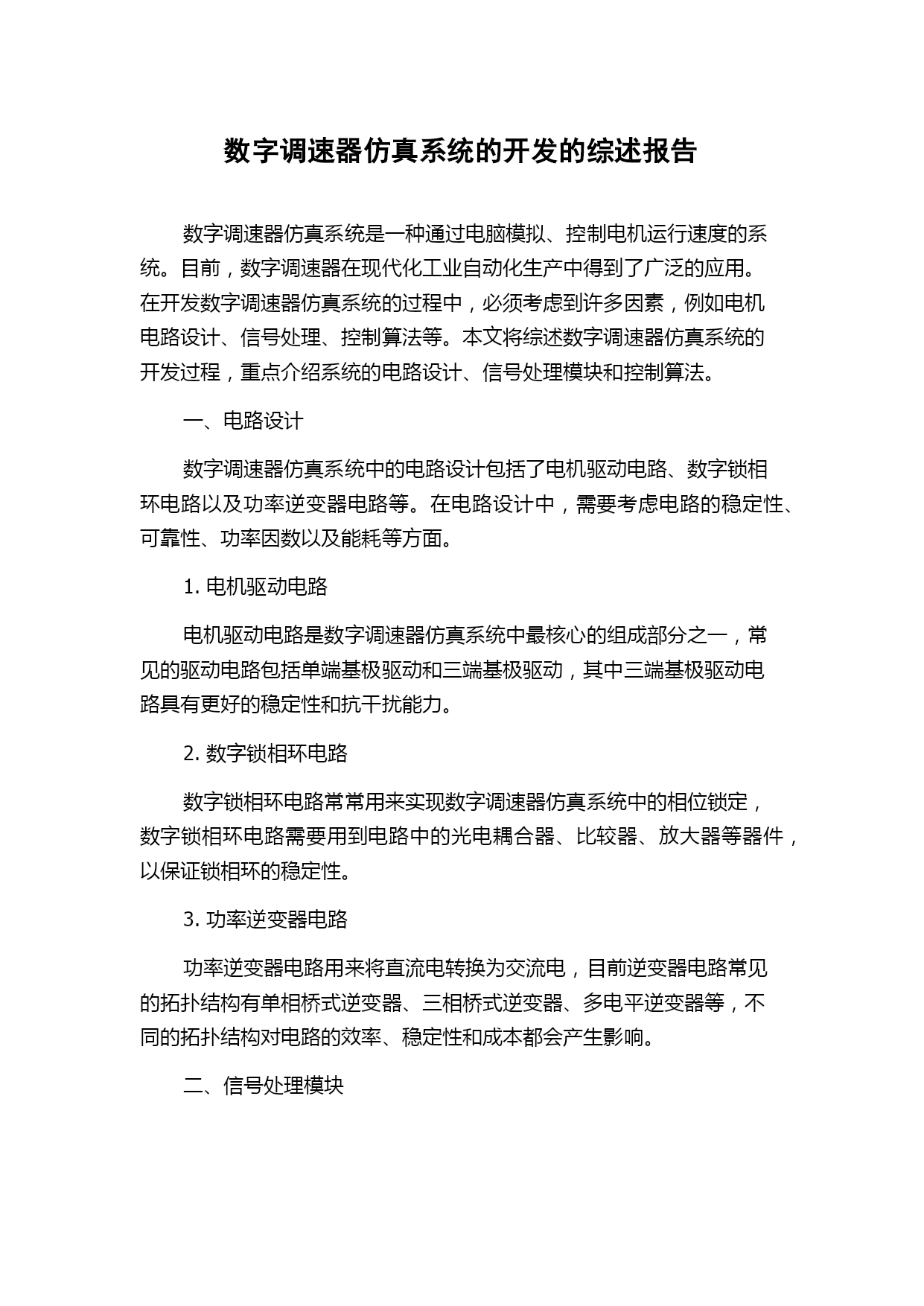

数字调速器仿真系统的开发的综述报告
数字调速器仿真系统是一种通过电脑模拟、控制电机运行速度的系统。目前，数字调速器在现代化工业自动化生产中得到了广泛的应用。在开发数字调速器仿真系统的过程中，必须考虑到许多因素，例如电机电路设计、信号处理、控制算法等。本文将综述数字调速器仿真系统的开发过程，重点介绍系统的电路设计、信号处理模块和控制算法。
一、电路设计
数字调速器仿真系统中的电路设计包括了电机驱动电路、数字锁相环电路以及功率逆变器电路等。在电路设计中，需要考虑电路的稳定性、可靠性、功率因数以及能耗等方面。
1.电机驱动电路
电机驱动电路是数字调速器仿真系统中最核心的组成部分之一，常见的驱动电路包括单端基极驱动和三端基极驱动，其中三端基极驱动电路具有更好的稳定性和抗干扰能力。
2.数字锁相环电路
数字锁相环电路常常用来实现数字调速器仿真系统中的相位锁定，数字锁相环电路需要用到电路中的光电耦合器、比较器、放大器等器件，以保证锁相环的稳定性。
3.功率逆变器电路
功率逆变器电路用来将直流电转换为交流电，目前逆变器电路常见的拓扑结构有单相桥式逆变器、三相桥式逆变器、多电平逆变器等，不同的拓扑结构对电路的效率、稳定性和成本都会产生影响。
二、信号处理模块

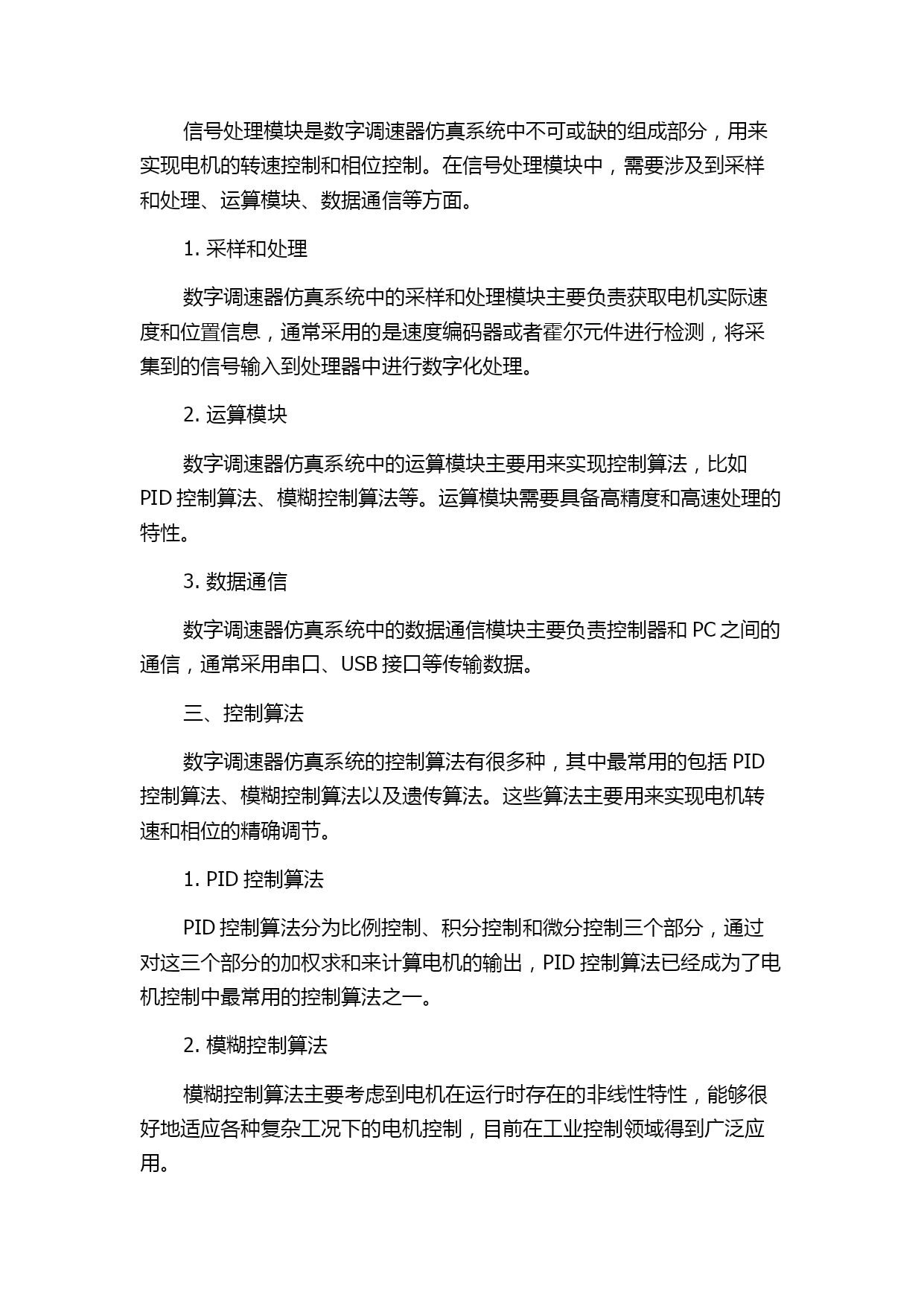

信号处理模块是数字调速器仿真系统中不可或缺的组成部分，用来实现电机的转速控制和相位控制。在信号处理模块中，需要涉及到采样和处理、运算模块、数据通信等方面。
1.采样和处理
数字调速器仿真系统中的采样和处理模块主要负责获取电机实际速度和位置信息，通常采用的是速度编码器或者霍尔元件进行检测，将采集到的信号输入到处理器中进行数字化处理。
2.运算模块
数字调速器仿真系统中的运算模块主要用来实现控制算法，比如PID控制算法、模糊控制算法等。运算模块需要具备高精度和高速处理的特性。
3.数据通信
数字调速器仿真系统中的数据通信模块主要负责控制器和PC之间的通信，通常采用串口、USB接口等传输数据。
三、控制算法
数字调速器仿真系统的控制算法有很多种，其中最常用的包括PID控制算法、模糊控制算法以及遗传算法。这些算法主要用来实现电机转速和相位的精确调节。
1.PID控制算法
PID控制算法分为比例控制、积分控制和微分控制三个部分，通过对这三个部分的加权求和来计算电机的输出，PID控制算法已经成为了电机控制中最常用的控制算法之一。
2.模糊控制算法
模糊控制算法主要考虑到电机在运行时存在的非线性特性，能够很好地适应各种复杂工况下的电机控制，目前在工业控制领域得到广泛应用。

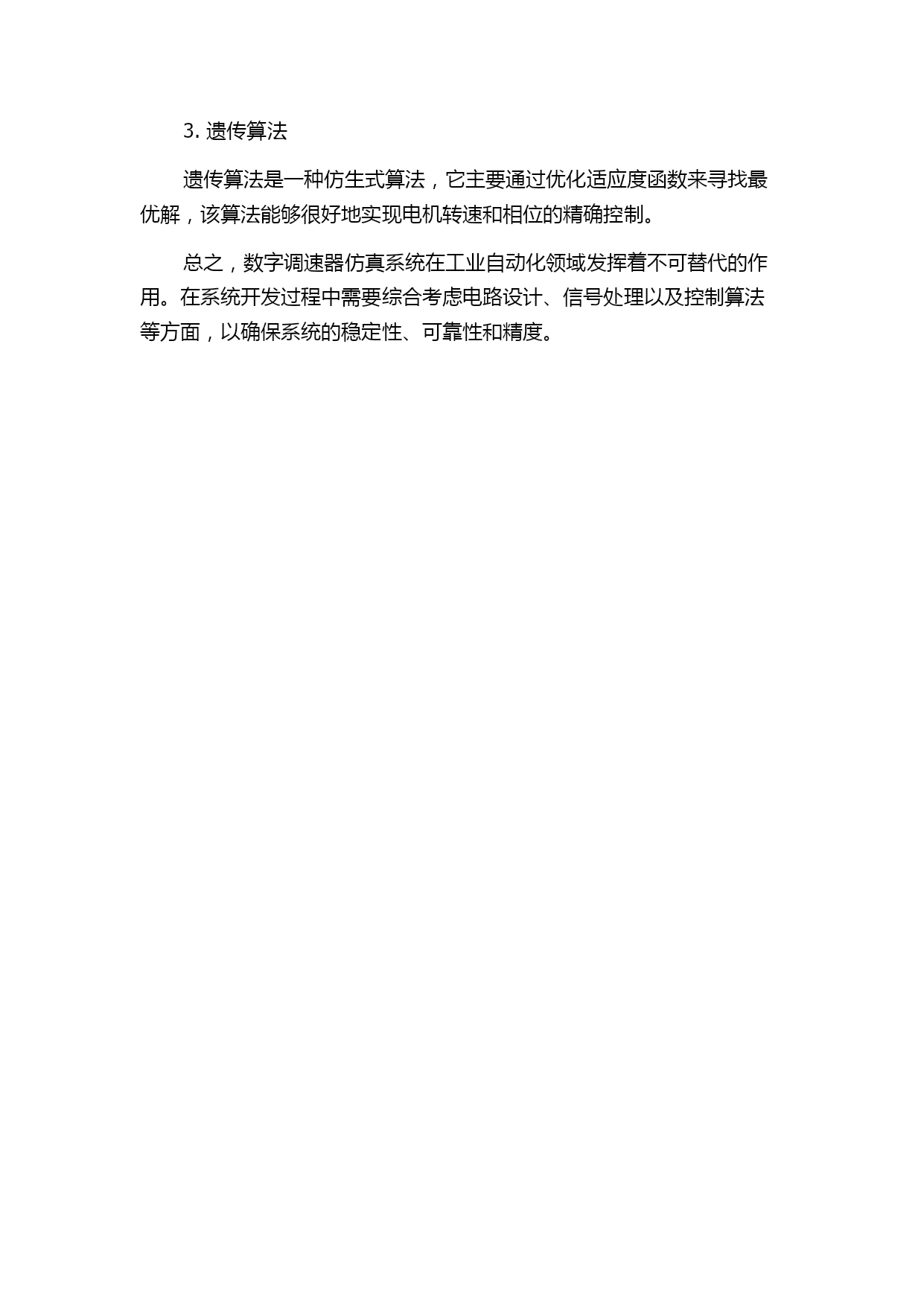

3.遗传算法
遗传算法是一种仿生式算法，它主要通过优化适应度函数来寻找最优解，该算法能够很好地实现电机转速和相位的精确控制。
总之，数字调速器仿真系统在工业自动化领域发挥着不可替代的作用。在系统开发过程中需要综合考虑电路设计、信号处理以及控制算法等方面，以确保系统的稳定性、可靠性和精度。
