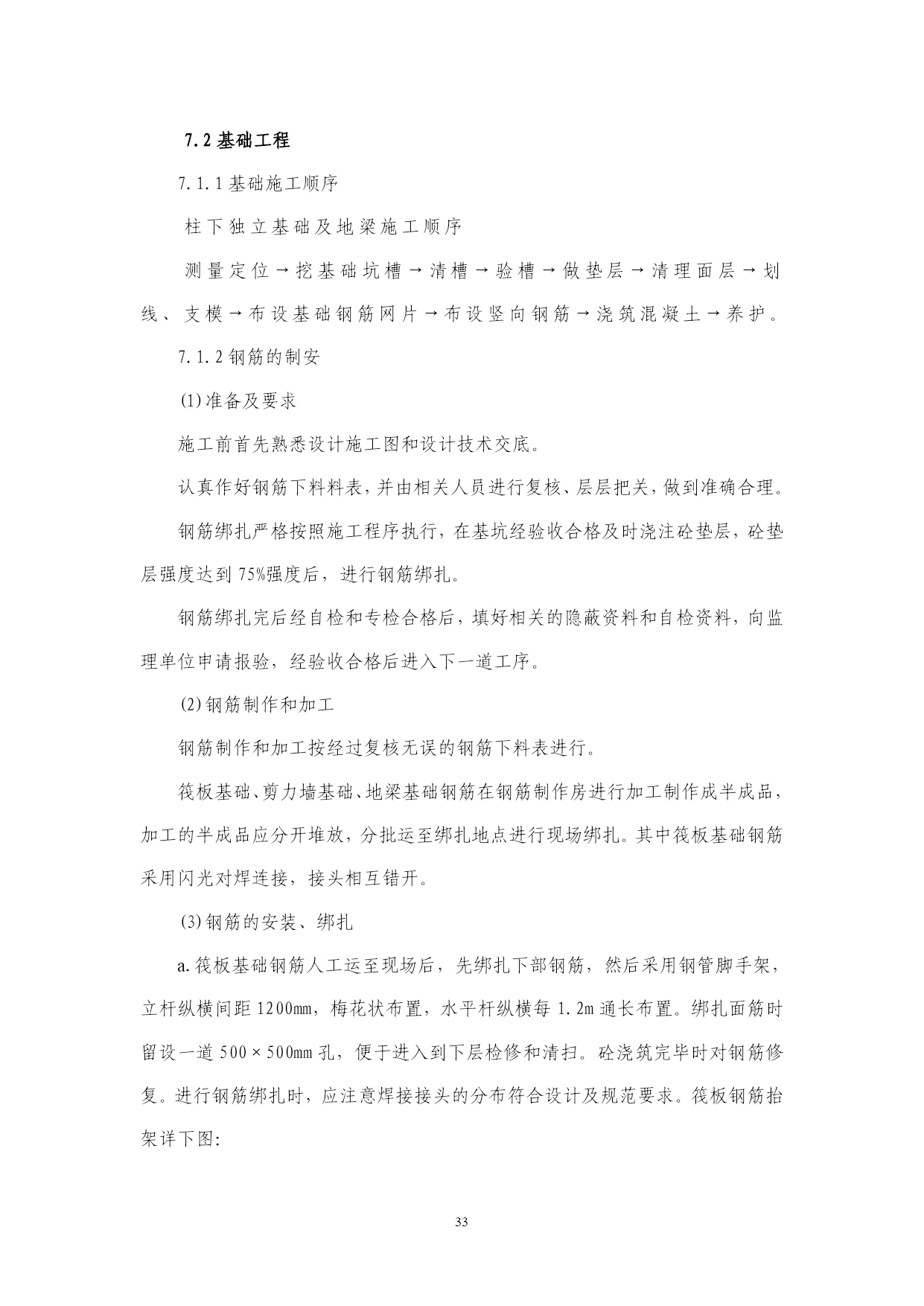

7.2基础工程
7.1.1基础施工顺序
柱下独立基础及地梁施工顺序
测量定位→挖基础坑槽→清槽→验槽→做垫层→清理面层→划线、支模→布设基础钢筋网片→布设竖向钢筋→浇筑混凝土→养护。
7.1.2钢筋的制安
(1)准备及要求
施工前首先熟悉设计施工图和设计技术交底。
认真作好钢筋下料料表，并由相关人员进行复核、层层把关，做到准确合理。
钢筋绑扎严格按照施工程序执行，在基坑经验收合格及时浇注砼垫层，砼垫层强度达到75%强度后，进行钢筋绑扎。
钢筋绑扎完后经自检和专检合格后，填好相关的隐蔽资料和自检资料，向监理单位申请报验，经验收合格后进入下一道工序。
(2)钢筋制作和加工
钢筋制作和加工按经过复核无误的钢筋下料表进行。
筏板基础、剪力墙基础、地梁基础钢筋在钢筋制作房进行加工制作成半成品，加工的半成品应分开堆放，分批运至绑扎地点进行现场绑扎。其中筏板基础钢筋采用闪光对焊连接，接头相互错开。
(3)钢筋的安装、绑扎
a.筏板基础钢筋人工运至现场后，先绑扎下部钢筋，然后采用钢管脚手架，立杆纵横间距1200mm，梅花状布置，水平杆纵横每1.2m通长布置。绑扎面筋时留设一道500×500mm孔，便于进入到下层检修和清扫。砼浇筑完毕时对钢筋修复。进行钢筋绑扎时，应注意焊接接头的分布符合设计及规范要求。筏板钢筋抬架详下图：

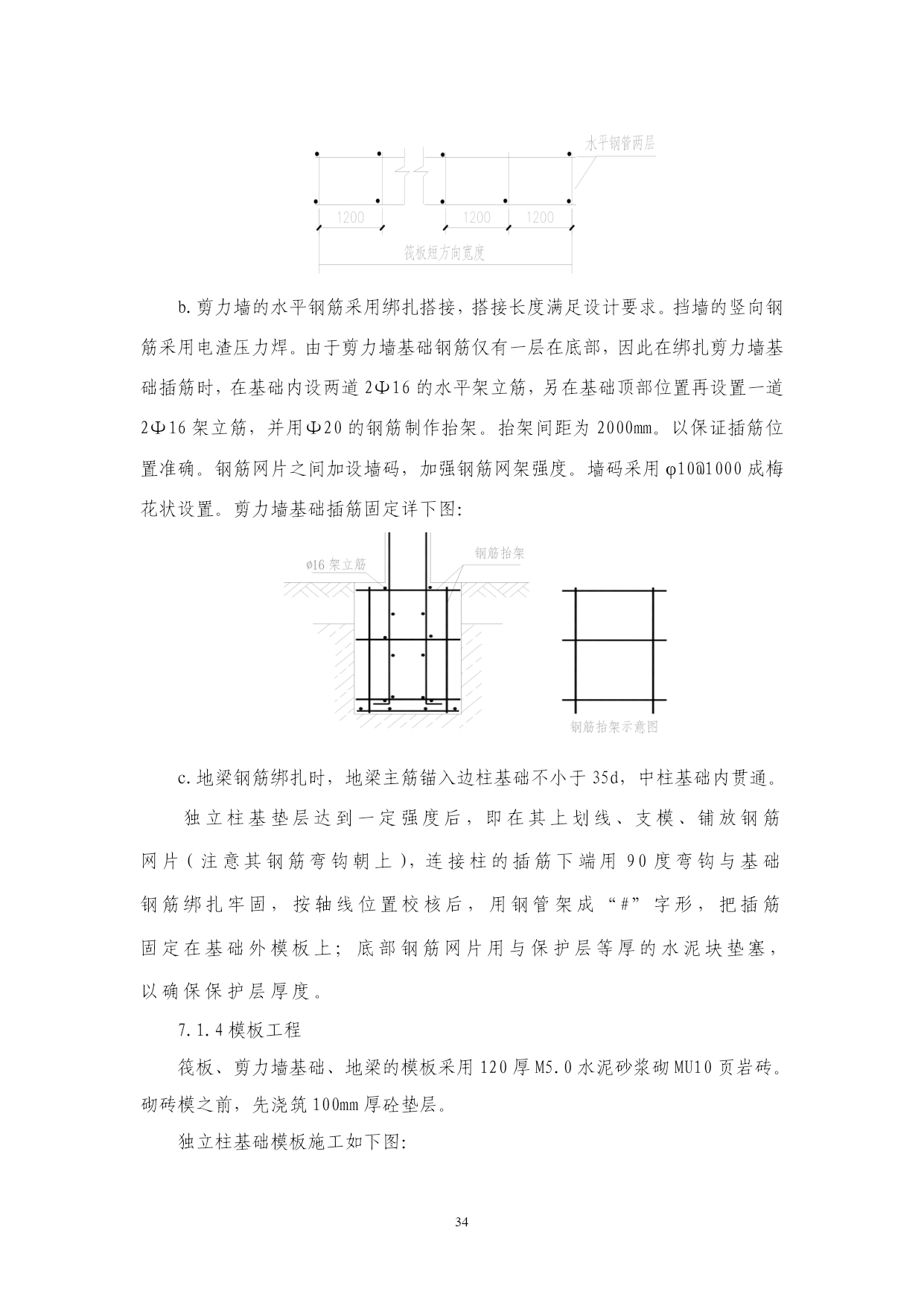

b.剪力墙的水平钢筋采用绑扎搭接，搭接长度满足设计要求。挡墙的竖向钢筋采用电渣压力焊。由于剪力墙基础钢筋仅有一层在底部，因此在绑扎剪力墙基础插筋时，在基础内设两道2Ф16的水平架立筋，另在基础顶部位置再设置一道2Ф16架立筋，并用Ф20的钢筋制作抬架。抬架间距为2000mm。以保证插筋位置准确。钢筋网片之间加设墙码，加强钢筋网架强度。墙码采用HYPERLINK"mailto:φ10@1000"φ10@1000成梅花状设置。剪力墙基础插筋固定详下图：

c.地梁钢筋绑扎时，地梁主筋锚入边柱基础不小于35d，中柱基础内贯通。
独立柱基垫层达到一定强度后，即在其上划线、支模、铺放钢筋网片（注意其钢筋弯钩朝上），连接柱的插筋下端用90度弯钩与基础钢筋绑扎牢固，按轴线位置校核后，用钢管架成“#”字形，把插筋固定在基础外模板上；底部钢筋网片用与保护层等厚的水泥块垫塞，以确保保护层厚度。
7.1.4模板工程
筏板、剪力墙基础、地梁的模板采用120厚M5.0水泥砂浆砌MU10页岩砖。砌砖模之前，先浇筑100mm厚砼垫层。

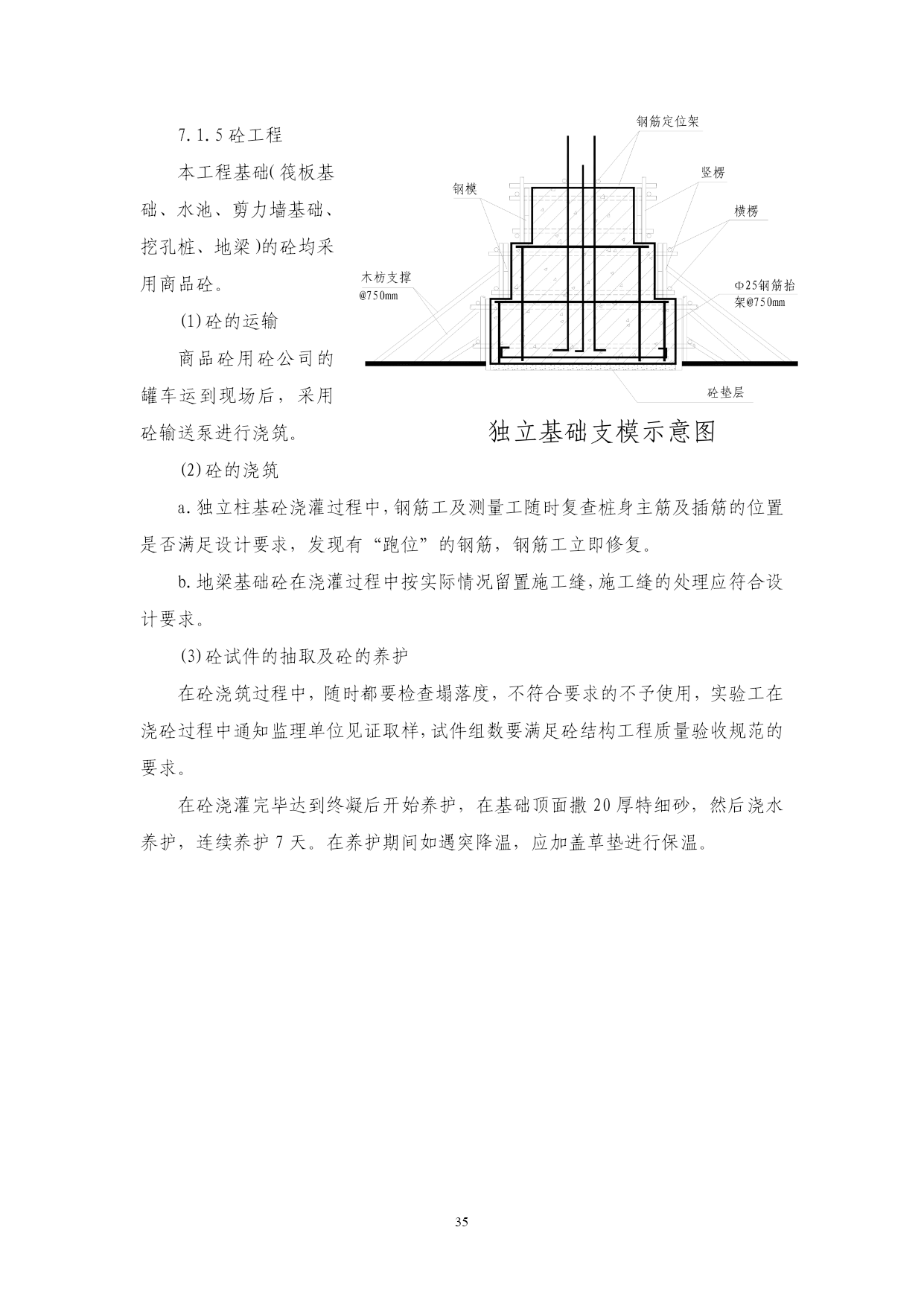

独立柱基础模板施工如下图：

7.1.5砼工程
本工程基础（筏板基础、水池、剪力墙基础、挖孔桩、地梁）的砼均采用商品砼。
(1)砼的运输
商品砼用砼公司的罐车运到现场后，采用砼输送泵进行浇筑。
(2)砼的浇筑
a.独立柱基砼浇灌过程中，钢筋工及测量工随时复查桩身主筋及插筋的位置是否满足设计要求，发现有“跑位”的钢筋，钢筋工立即修复。
b.地梁基础砼在浇灌过程中按实际情况留置施工缝，施工缝的处理应符合设计要求。
(3)砼试件的抽取及砼的养护
在砼浇筑过程中，随时都要检查塌落度，不符合要求的不予使用，实验工在浇砼过程中通知监理单位见证取样，试件组数要满足砼结构工程质量验收规范的要求。
在砼浇灌完毕达到终凝后开始养护，在基础顶面撒20厚特细砂，然后浇水养护，连续养护7天。在养护期间如遇突降温，应加盖草垫进行保温。
