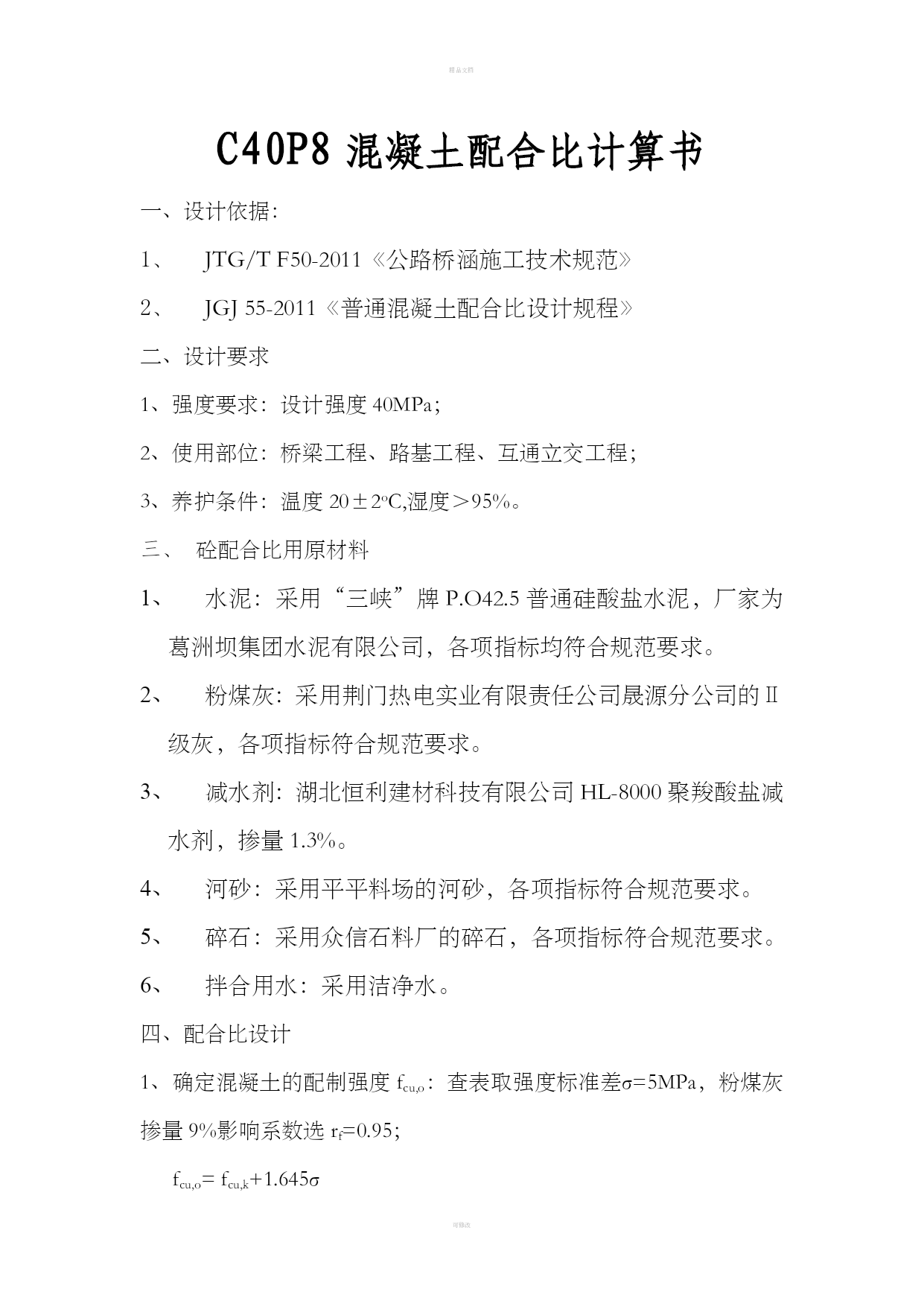

C40P8混凝土配合比计算书
一、设计依据：
JTG/TF50-2011《公路桥涵施工技术规范》
JGJ55-2011《普通混凝土配合比设计规程》
二、设计要求
1、强度要求：设计强度40MPa；
2、使用部位：桥梁工程、路基工程、互通立交工程；
3、养护条件：温度20±2oC,湿度＞95%。
砼配合比用原材料
水泥：采用“三峡”牌P.O42.5普通硅酸盐水泥，厂家为葛洲坝集团水泥有限公司，各项指标均符合规范要求。
粉煤灰：采用荆门热电实业有限责任公司晟源分公司的Ⅱ级灰，各项指标符合规范要求。
减水剂：湖北恒利建材科技有限公司HL-8000聚羧酸盐减水剂，掺量1.3%。
河砂：采用平平料场的河砂，各项指标符合规范要求。
碎石：采用众信石料厂的碎石，各项指标符合规范要求。
拌合用水：采用洁净水。
四、配合比设计
1、确定混凝土的配制强度fcu,o：查表取强度标准差σ=5MPa，粉煤灰掺量9%影响系数选rf=0.95；
fcu,o=fcu,k+1.645σ
=40+1.645*5
=48.2MPa

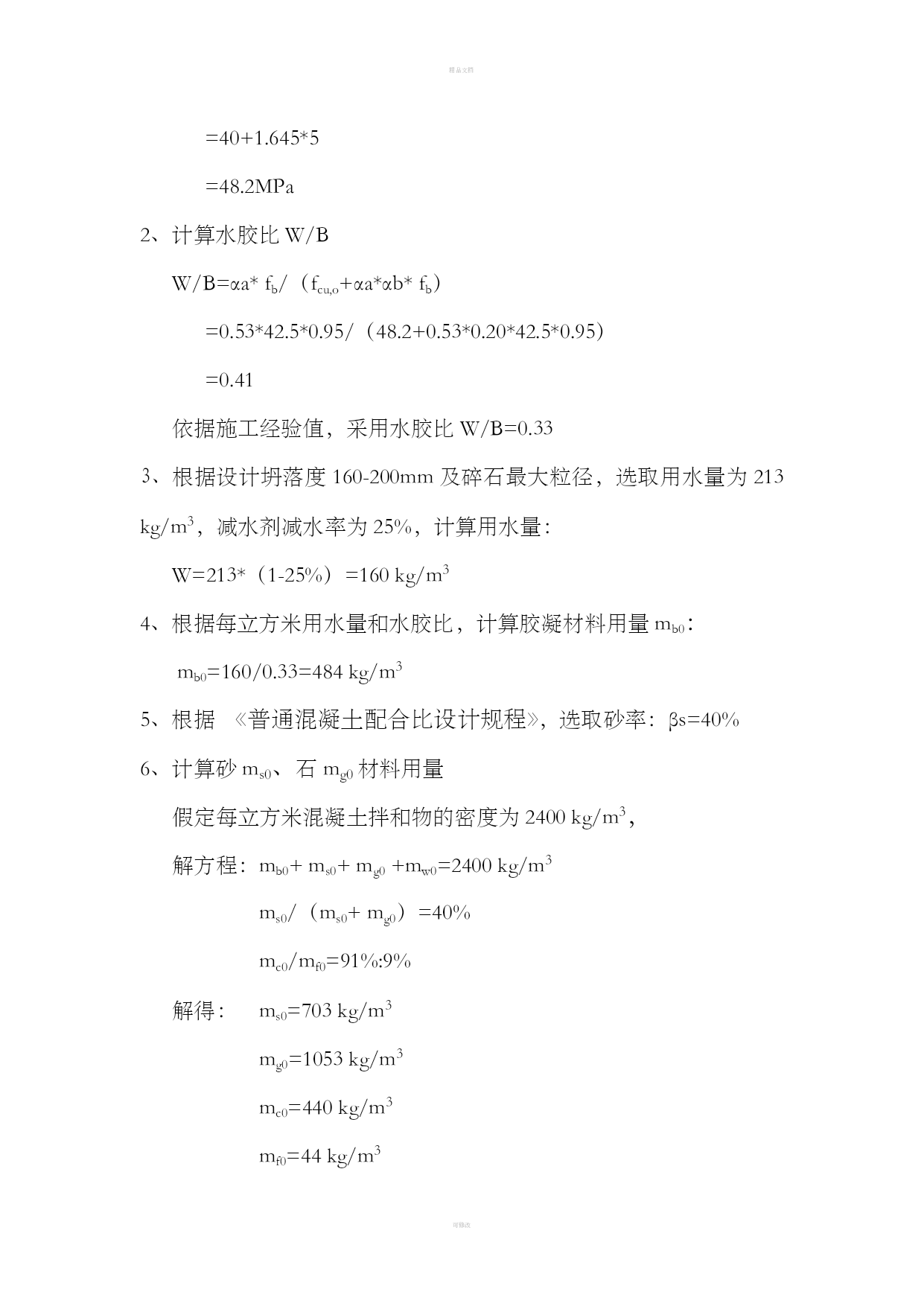

2、计算水胶比W/B
W/B=αa*fb/（fcu,o+αa*αb*fb）
=0.53*42.5*0.95/（48.2+0.53*0.20*42.5*0.95）
=0.41
依据施工经验值，采用水胶比W/B=0.33
根据设计坍落度160-200mm及碎石最大粒径，选取用水量为213kg/m3，减水剂减水率为25%，计算用水量：
W=213*（1-25%）=160kg/m3
4、根据每立方米用水量和水胶比，计算胶凝材料用量mb0：
mb0=160/0.33=484kg/m3
5、根据《普通混凝土配合比设计规程》，选取砂率：βs=40%
6、计算砂ms0、石mg0材料用量
假定每立方米混凝土拌和物的密度为2400kg/m3，
解方程：mb0+ms0+mg0+mw0=2400kg/m3
ms0/（ms0+mg0）=40%
mc0/mf0=91%:9%
解得：ms0=703kg/m3
mg0=1053kg/m3
mc0=440kg/m3
mf0=44kg/m3
mw0=160kg/m3

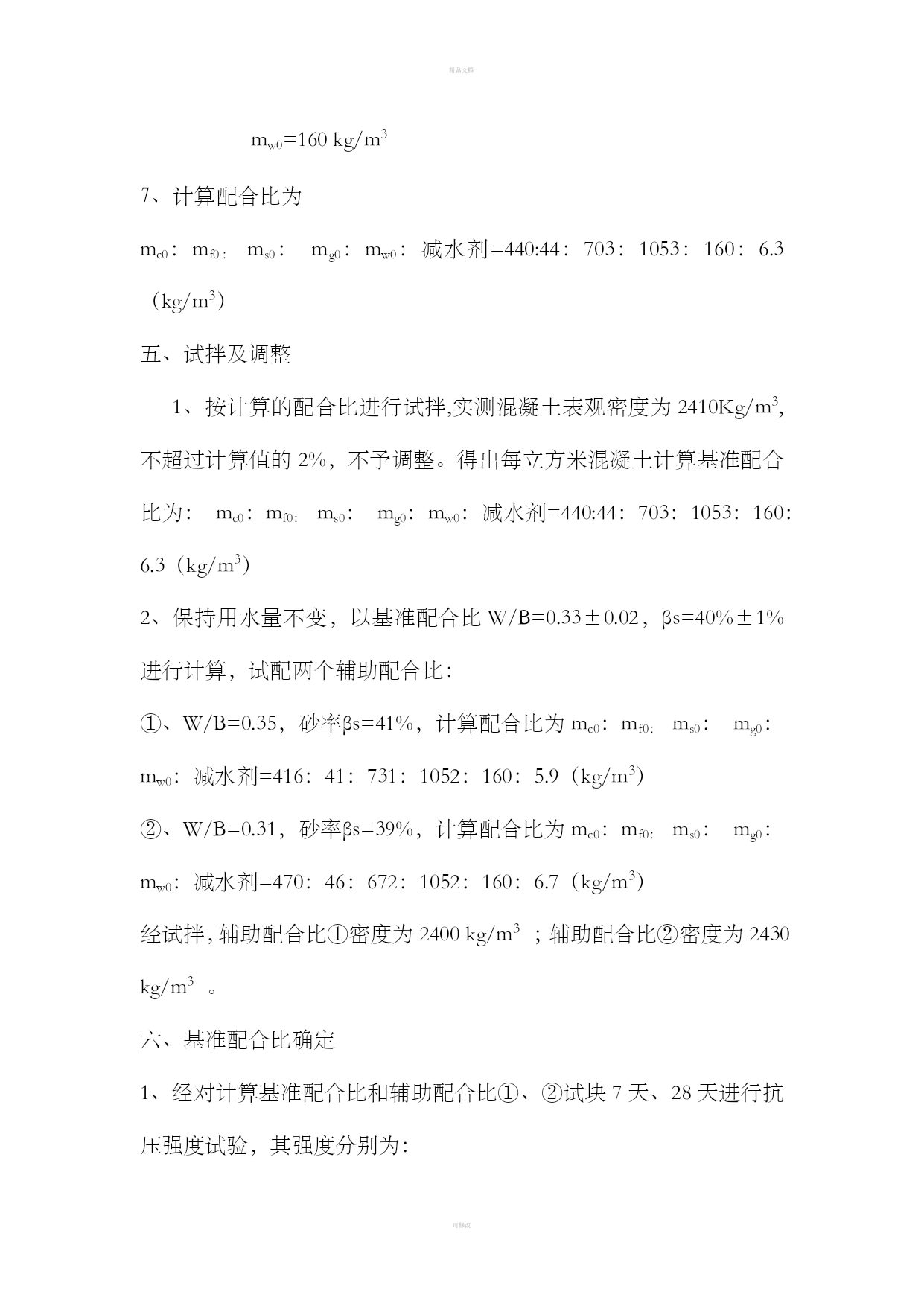

计算配合比为
mc0：mf0：ms0：mg0：mw0：减水剂=440:44：703：1053：160：6.3（kg/m3）
五、试拌及调整
1、按计算的配合比进行试拌,实测混凝土表观密度为2410Kg/m3,不超过计算值的2%，不予调整。得出每立方米混凝土计算基准配合比为：mc0：mf0：ms0：mg0：mw0：减水剂=440:44：703：1053：160：6.3（kg/m3）
2、保持用水量不变，以基准配合比W/B=0.33±0.02，βs=40%±1%进行计算，试配两个辅助配合比：
①、W/B=0.35，砂率βs=41%，计算配合比为mc0：mf0：ms0：mg0：mw0：减水剂=416：41：731：1052：160：5.9（kg/m3）
②、W/B=0.31，砂率βs=39%，计算配合比为mc0：mf0：ms0：mg0：mw0：减水剂=470：46：672：1052：160：6.7（kg/m3）
经试拌，辅助配合比①密度为2400kg/m3；辅助配合比②密度为2430kg/m3。
六、基准配合比确定
1、经对计算基准配合比和辅助配合比①、②试块7天、28天进行抗压强度试验，其强度分别为：

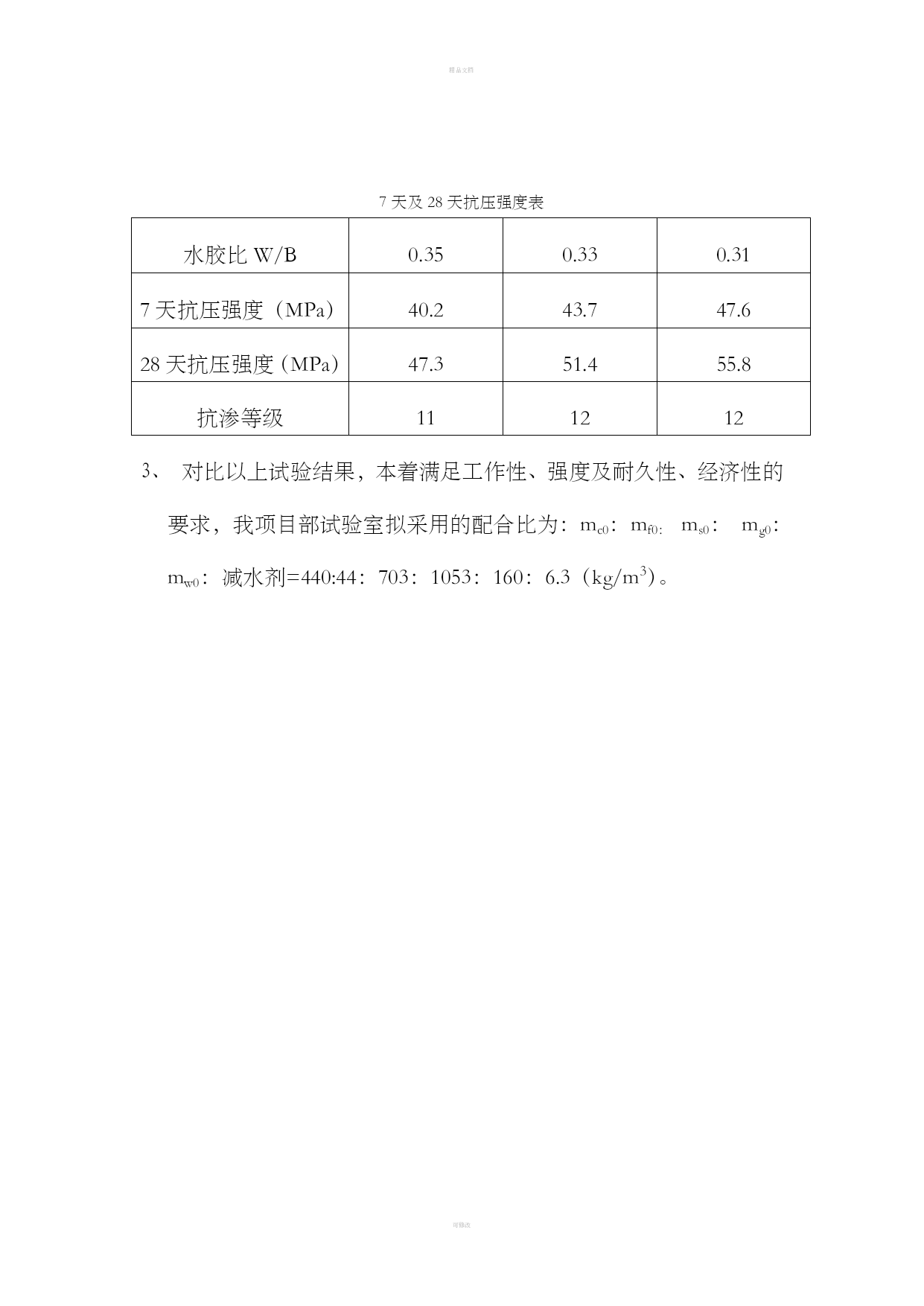

7天及28天抗压强度表
水胶比W/B0.350.330.317天抗压强度（MPa）40.243.747.628天抗压强度（MPa）47.351.455.8抗渗等级111212对比以上试验结果，本着满足工作性、强度及耐久性、经济性的要求，我项目部试验室拟采用的配合比为：mc0：mf0：ms0：mg0：mw0：减水剂=440:44：703：1053：160：6.3（kg/m3）。
