美赛达产品规格说明书.doc

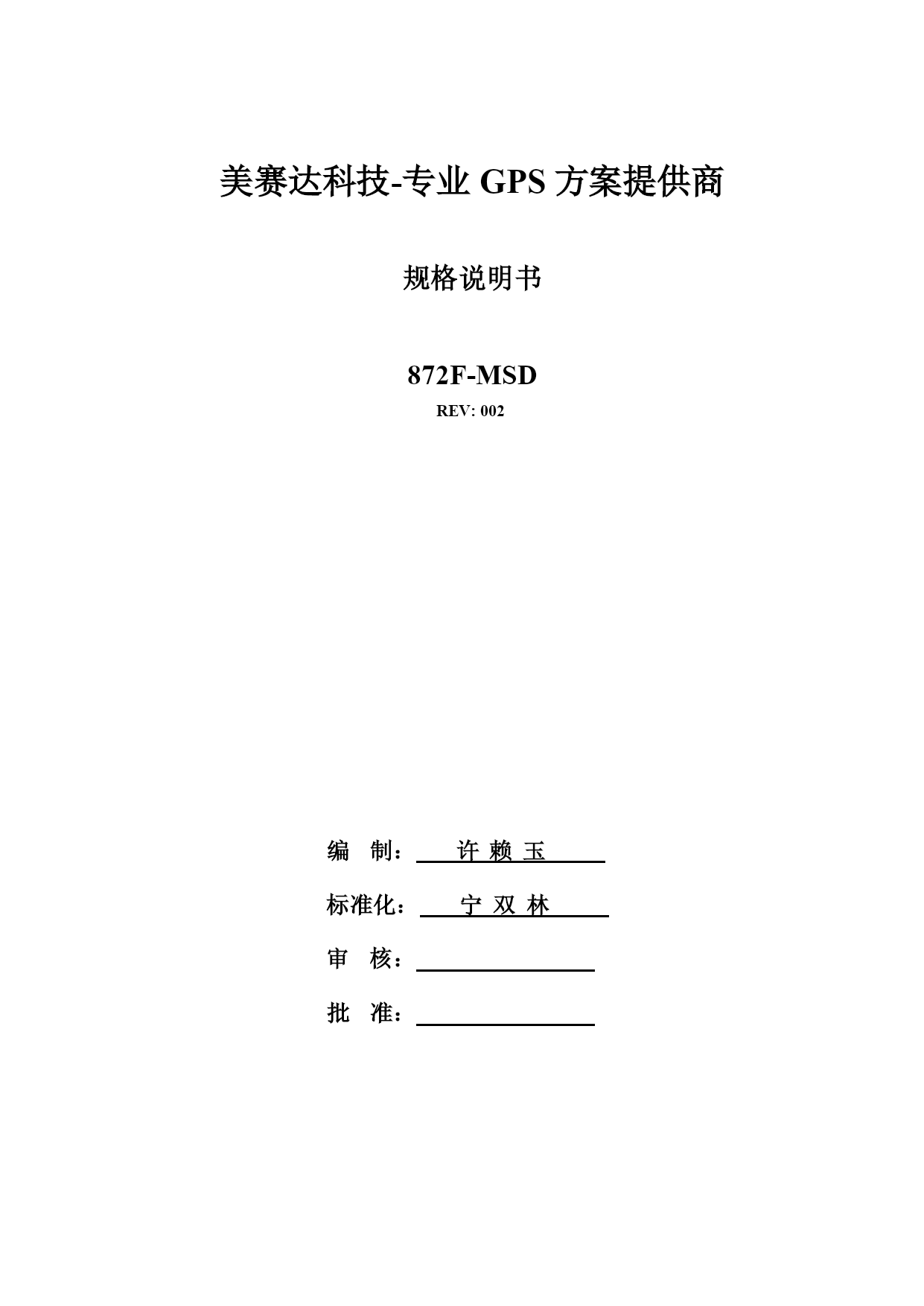

美赛达科技-专业GPS方案提供商

规格说明书

872F-MSD
REV:002

编制：许赖玉
标准化：宁双林
审核：
批准：

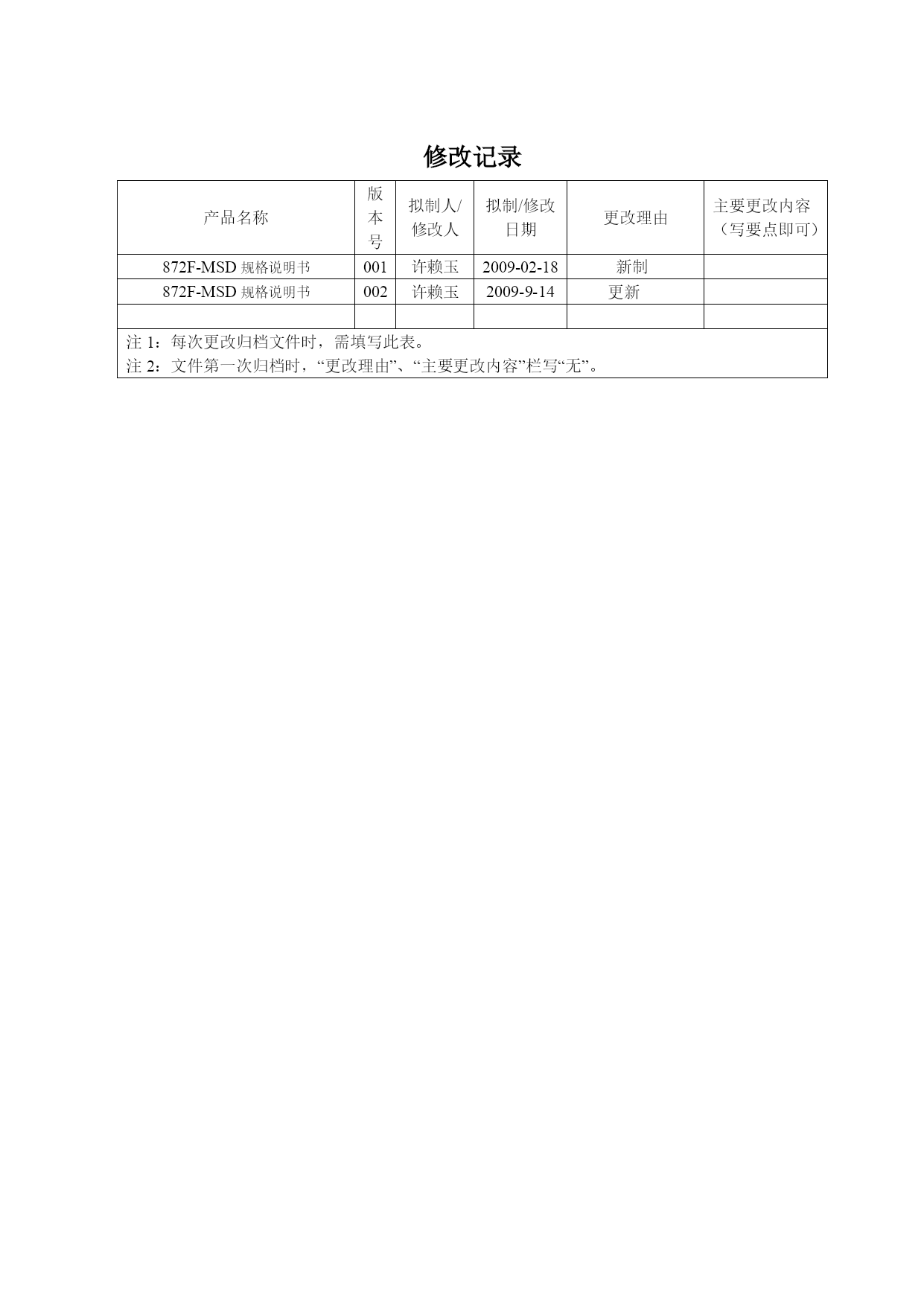

修改记录
产品名称版本号拟制人/
修改人拟制/修改日期更改理由主要更改内容
（写要点即可）872F-MSD规格说明书001许赖玉2009-02-18新制872F-MSD规格说明书002许赖玉2009-9-14更新注1：每次更改归档文件时，需填写此表。

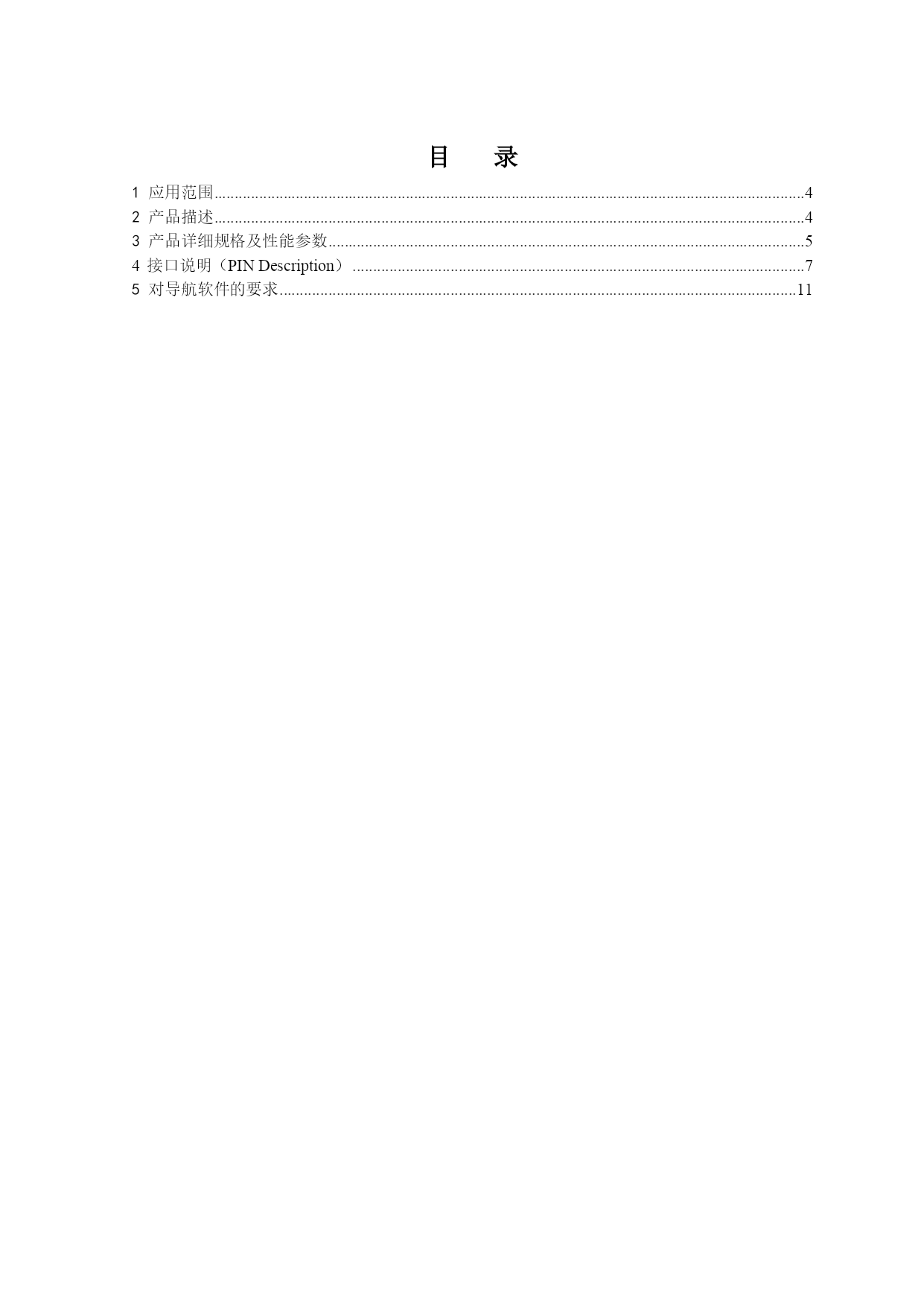

注2：文件第一次归档时，“更改理由”、“主要更改内容”栏写“无”。目录TOC\o"1-2"\h\z
HYPERLINK\l"_Toc240706165"1应用范围 PAGEREF_Toc240706165\h4
HYPERLINK\l"_Toc240706166"2产品描述 PAGEREF_Toc240706166\h4
HYPERLINK\l"_Toc240706167"3产品详细规格及性能参数 PAGEREF_Toc240706167\h5
HYPERLINK\l"_Toc240706168"4接口说明（PINDescription） PAGEREF_Toc240706168\h7
HYPERLINK\l"_Toc240706169"5对导航软件的要求 PAGEREF_Toc240706169\h11

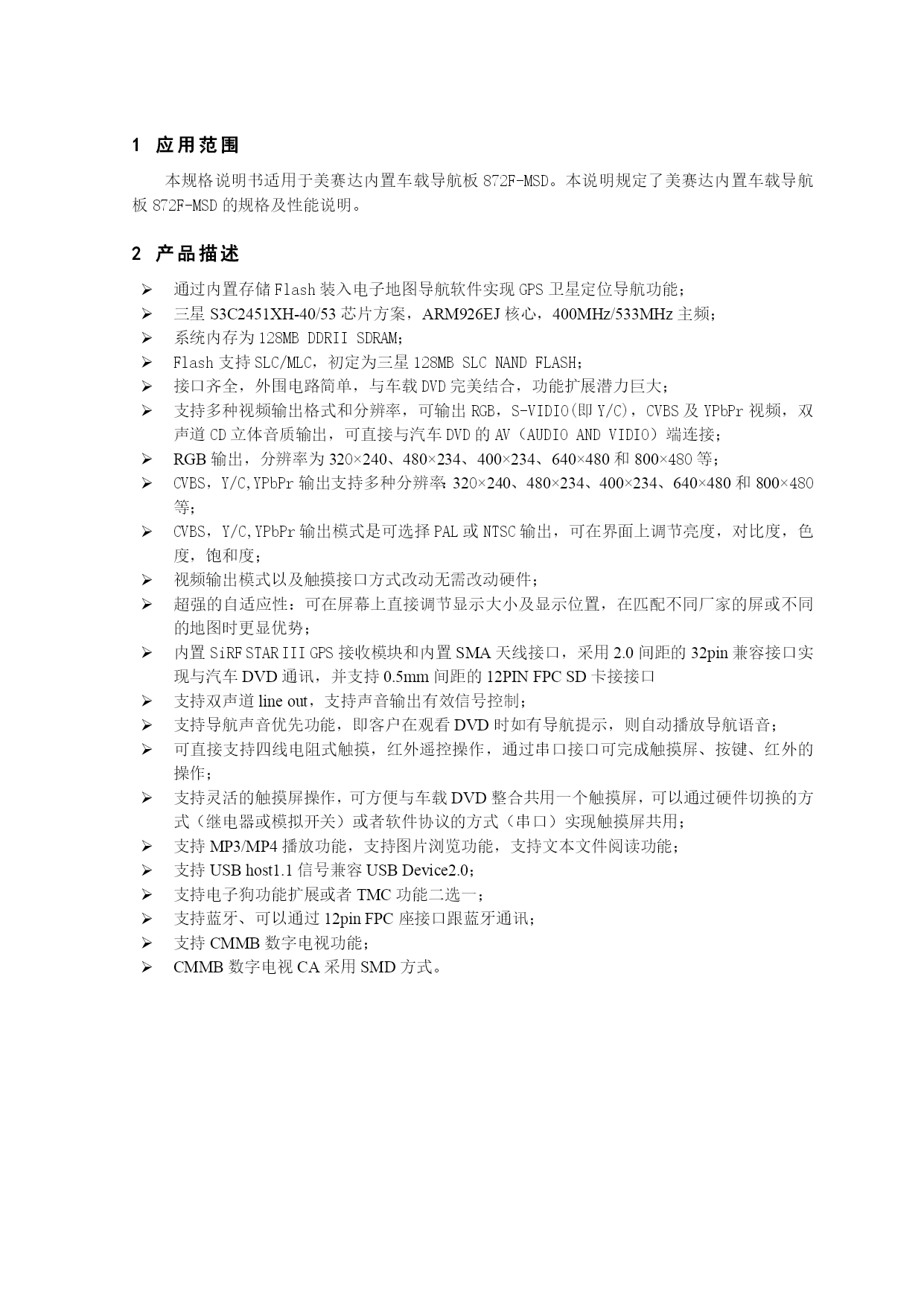

应用范围
本规格说明书适用于美赛达内置车载导航板872F-MSD。本说明规定了美赛达内置车载导航板872F-MSD的规格及性能说明。
产品描述
通过内置存储Flash装入电子地图导航软件实现GPS卫星定位导航功能；
三星S3C2451XH-40/53芯片方案，ARM926EJ核心，400MHz/533MHz主频；
系统内存为128MBDDRIISDRAM；
Flash支持SLC/MLC，初定为三星128MBSLCNANDFLASH；
接口齐全，外围电路简单，与车载DVD完美结合，功能扩展潜力巨大；
支持多种视频输出格式和分辨率，可输出RGB，S-VIDIO(即Y/C)，CVBS及YPbPr视频，双声道CD立体音质输出，可直接与汽车DVD的AV（AUDIOANDVIDIO）端连接；
RGB输出，分辨率为320×240、480×234、400×234、640×480和800×480等；
CVBS，Y/C,YPbPr输出支持多种分辨率：320×240、480×234、400×234、640×480和800×480等；
CVBS，Y/C,YPbPr输出模式是可选择PAL或NTSC输出，可在界面上调节亮度，对比度，色度，饱和度；
视频输出模式以及触摸接口方式改动无需改动硬件；
超强的自适应性：可在屏幕上直接调节显示大小及显示位置，在匹配不同厂家的屏或不同的地图时更显优势；
内置SiRFSTARIIIGPS接收模块和内置SMA天线接口，采用2.0间距的32pin兼容接口实现与汽车DVD通讯，并支持0.5mm间距的12PINFPCSD卡接接口
支持双声道lineout，支持声音输出有效信号控制；
支持导航声音优先功能，即客户在观看DVD时如有导航提示，则自动播放导航语音；
可直接支持四线电阻式触摸，红外遥控操作，通过串口接口可完成触摸屏、按键、红外的操作；
支持灵活的触摸屏操作，可方便与车载DVD整合共用一个触摸屏，可以通过硬件切换的方式（继电器或模拟开关）或者软件协议的方式（串口）实现触摸屏共用；
支持MP3/MP4播放功能，支持图片浏览功能，支持文本文件阅读功能；
支持USBhost1.1信号兼容USBDevice2.0；
支持电子狗功能扩展或者TMC功能二选一；
支持蓝牙、可以通过12pinFPC座接口跟蓝牙通讯；
支持CMMB数字电视功能；
CMMB数字电视CA采用SMD方式。

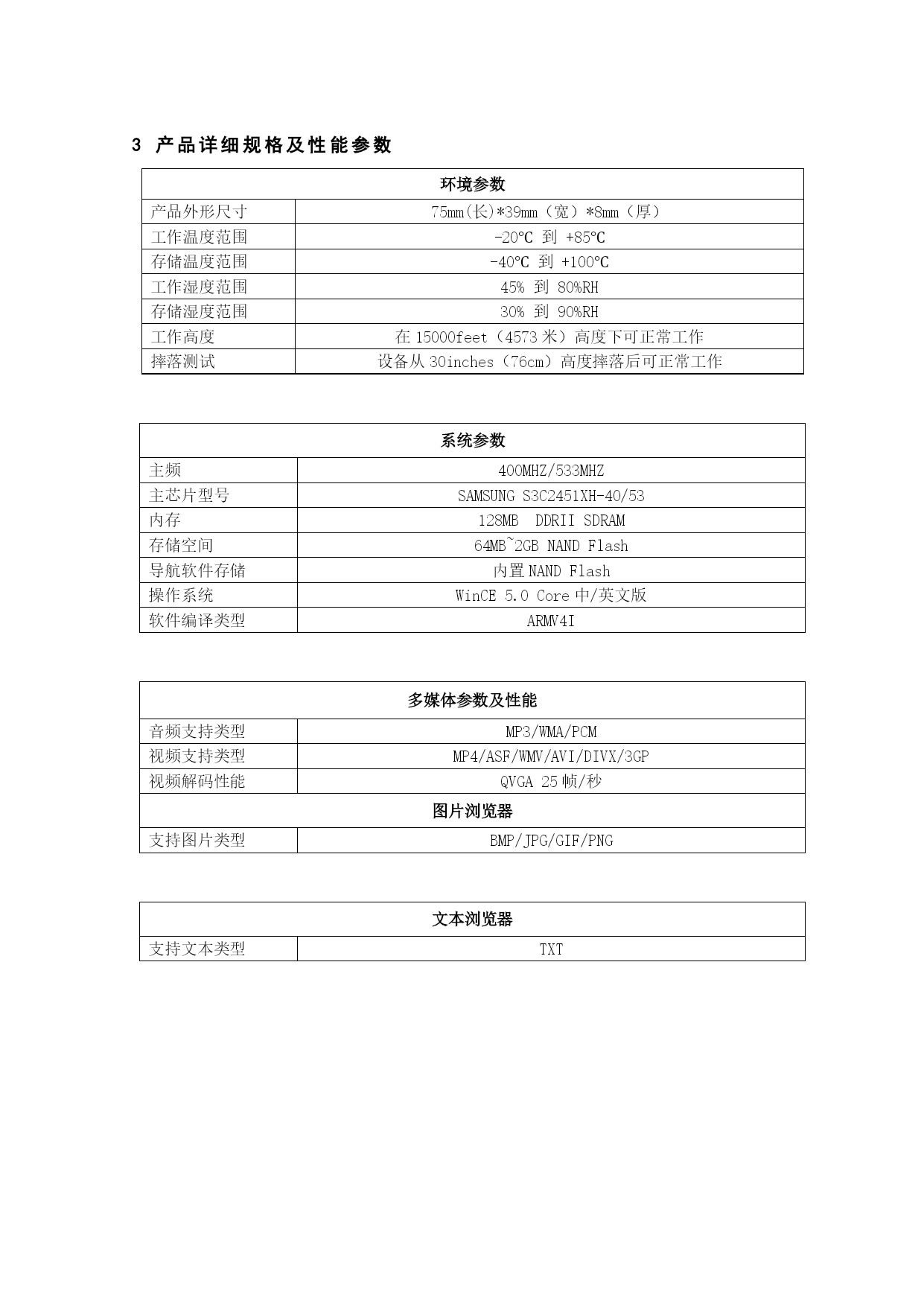

产品详细规格及性能参数
环境参数产品外形尺寸75mm(长)*39mm（宽）*8mm（厚）工作温度范围-20℃到+85℃存储温度范围-40℃到+100℃工作湿度范围45%到80%RH存储湿度范围30%到90%RH工作高度在15000feet（4573米）高度下可正常工作摔落测试设备从30inches（76cm）高度摔落后可正常工作

系统参数主频400MHZ/533MHZ主芯片型号SAMSUNGS3C2451XH-40/53内存128MBDDRIISDRAM存储空间64MB~2GBNANDFlash导航软件存储内置NANDFlash操作系统WinCE5.0Core中/英文版软件编译类型ARMV4I

多媒体参数及性能音频支持类型MP3/WMA/PCM视频支持类型MP4/ASF/WMV/AVI/DIVX/3GP视
