电子电路测试与测绘
BT-3型扫频仪使用说明书

扫频仪的基本原理，就是由仪器发出一定带宽范围的扫描频率信号输入到被测量的谐振电路的输入端，再由被测量的谐振电路的输出端取出通过的频率信号，并显示出所预期的频率范围的频率与信号幅度的二维坐标图，从而直观的观察被测量谐振电路的幅频特性即通频带。
一、面板装置

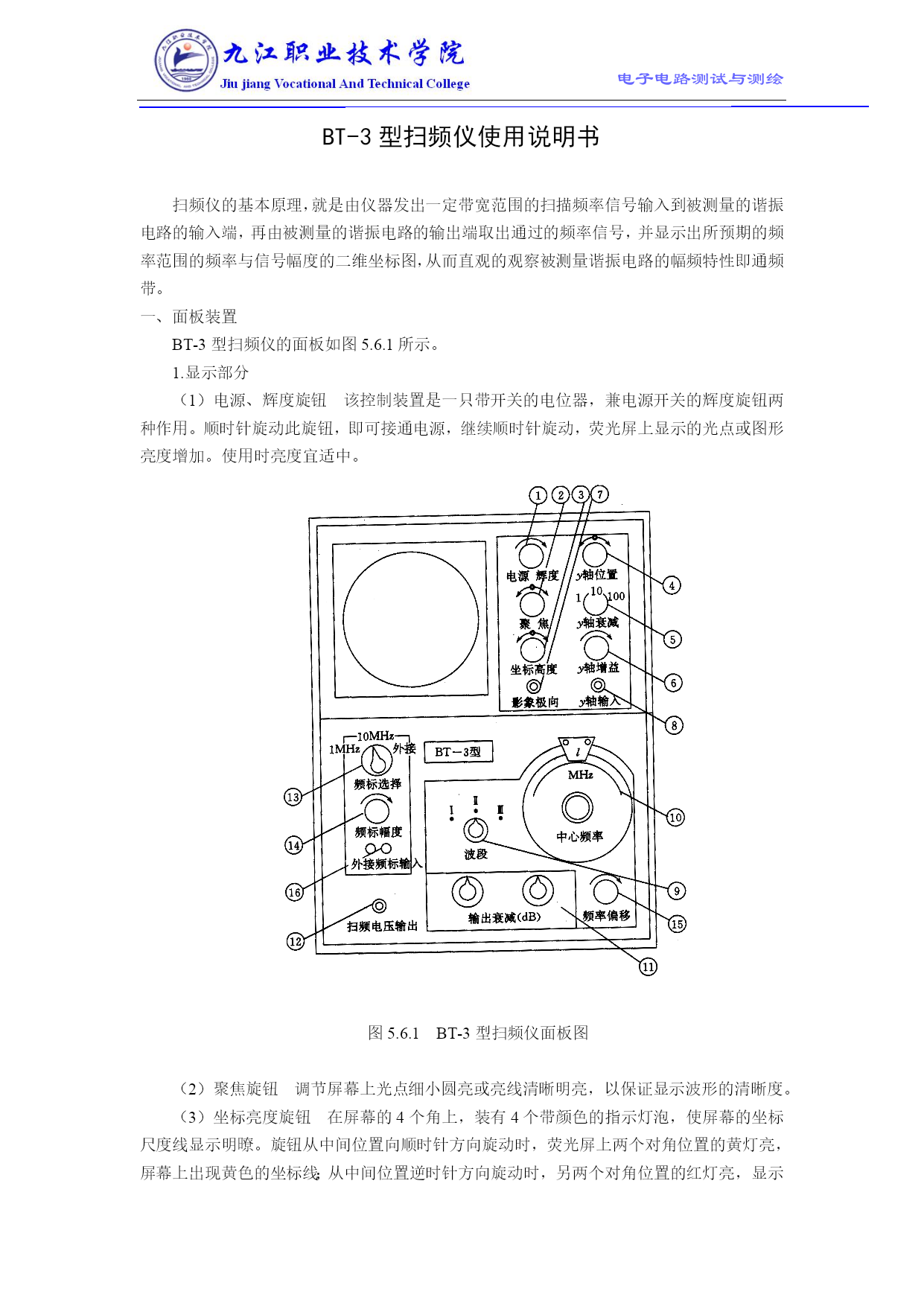

BT-3型扫频仪的面板如图5.6.1所示。
1.显示部分
（1）电源、辉度旋钮该控制装置是一只带开关的电位器，兼电源开关的辉度旋钮两种作用。顺时针旋动此旋钮，即可接通电源，继续顺时针旋动，荧光屏上显示的光点或图形亮度增加。使用时亮度宜适中。

图5.6.1BT-3型扫频仪面板图

（2）聚焦旋钮调节屏幕上光点细小圆亮或亮线清晰明亮，以保证显示波形的清晰度。
（3）坐标亮度旋钮在屏幕的4个角上，装有4个带颜色的指示灯泡，使屏幕的坐标尺度线显示明暸。旋钮从中间位置向顺时针方向旋动时，荧光屏上两个对角位置的黄灯亮，屏幕上出现黄色的坐标线；从中间位置逆时针方向旋动时，另两个对角位置的红灯亮，显示出红色的坐标线。黄色坐标线便于观察，红色坐标利于摄影。

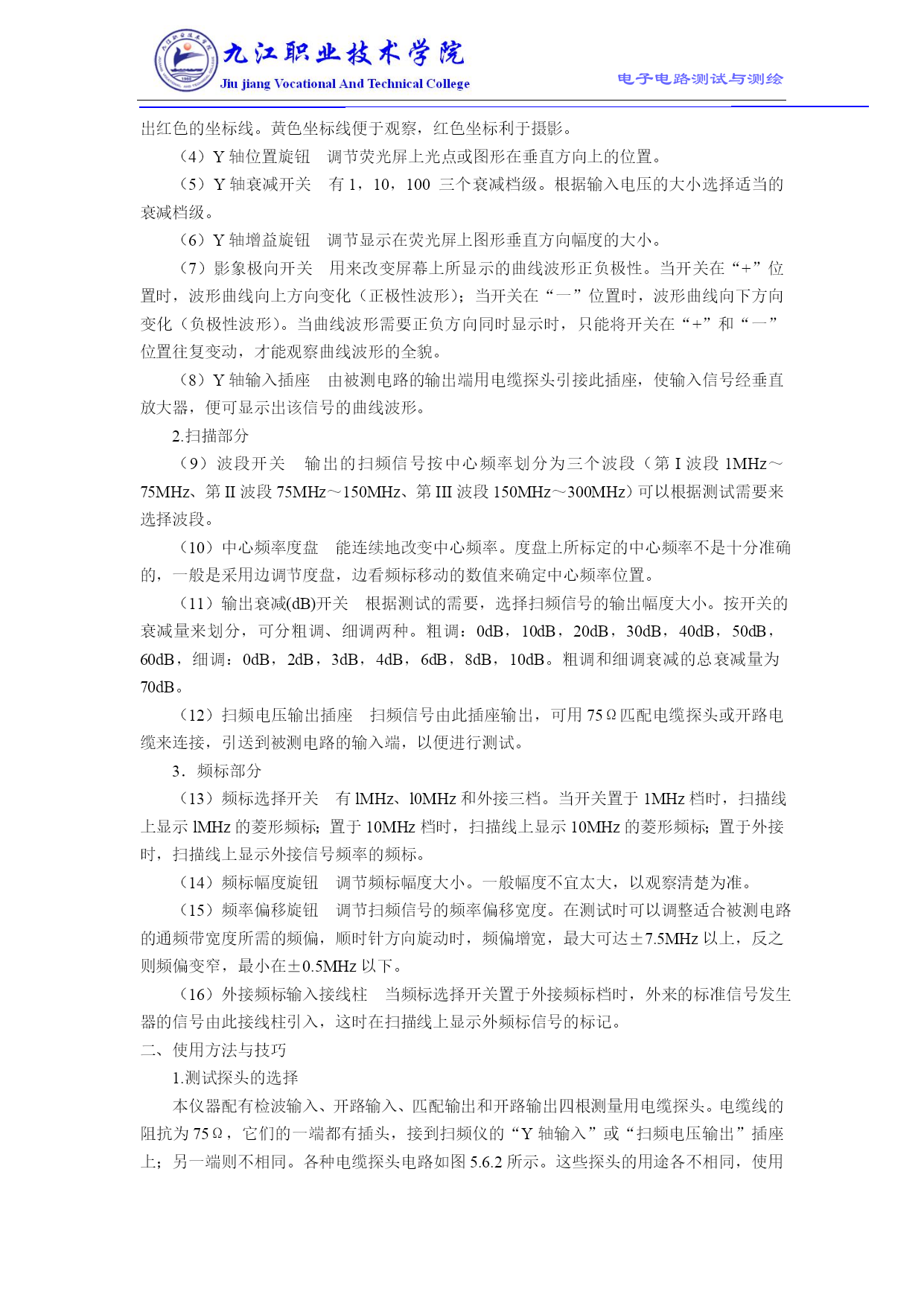

（4）Y轴位置旋钮调节荧光屏上光点或图形在垂直方向上的位置。
（5）Y轴衰减开关有1，10，100三个衰减档级。根据输入电压的大小选择适当的衰减档级。
（6）Y轴增益旋钮调节显示在荧光屏上图形垂直方向幅度的大小。
（7）影象极向开关用来改变屏幕上所显示的曲线波形正负极性。当开关在“+”位置时，波形曲线向上方向变化（正极性波形）；当开关在“一”位置时，波形曲线向下方向变化（负极性波形）。当曲线波形需要正负方向同时显示时，只能将开关在“+”和“一”位置往复变动，才能观察曲线波形的全貌。
（8）Y轴输入插座由被测电路的输出端用电缆探头引接此插座，使输入信号经垂直放大器，便可显示出该信号的曲线波形。
2.扫描部分
（9）波段开关输出的扫频信号按中心频率划分为三个波段（第I波段1MHz～75MHz、第=2\*ROMANII波段75MHz～150MHz、第=3\*ROMANIII波段150MHz～300MHz）可以根据测试需要来选择波段。
（10）中心频率度盘能连续地改变中心频率。度盘上所标定的中心频率不是十分准确的，一般是采用边调节度盘，边看频标移动的数值来确定中心频率位置。
（11）输出衰减(dB)开关根据测试的需要，选择扫频信号的输出幅度大小。按开关的衰减量来划分，可分粗调、细调两种。粗调：0dB，10dB，20dB，30dB，40dB，50dB，60dB，细调：0dB，2dB，3dB，4dB，6dB，8dB，10dB。粗调和细调衰减的总衰减量为70dB。
（12）扫频电压输出插座扫频信号由此插座输出，可用75Ω匹配电缆探头或开路电缆来连接，引送到被测电路的输入端，以便进行测试。
3．频标部分
（13）频标选择开关有lMHz、l0MHz和外接三档。当开关置于1MHz档时，扫描线上显示lMHz的菱形频标；置于10MHz档时，扫描线上显示10MHz的菱形频标；置于外接时，扫描线上显示外接信号频率的频标。
（14）频标幅度旋钮调节频标幅度大小。一般幅度不宜太大，以观察清楚为准。
（15）频率偏移旋钮调节扫频信号的频率偏移宽度。在测试时可以调整适合被测电路的通频带宽度所需的频偏，顺时针方向旋动时，频偏增宽，最大可达±7.5MHz以上，反之则频偏变窄，最小在±0.5MHz以下。
（16）外接频标输入接线柱当频标选择开关置于外接频标档时，外来的标准信号发生器的信号由此接线柱引入，这时在扫描线上显示外频标信号的标记。
二、使用方法与技巧
1.测试探头的选择
本仪器配有检波输入、开路输入、匹配输出和开路输出四根测量用电缆探头。电缆线的阻抗为75Ω，它们的一端都有插头，接到扫频仪的“Y轴输入”或“扫频电压输出”插座上；另一端则不相同。各种电缆探头电路如图5.6.2所示。这些探头的用途各不相同，使用时应予以区别。

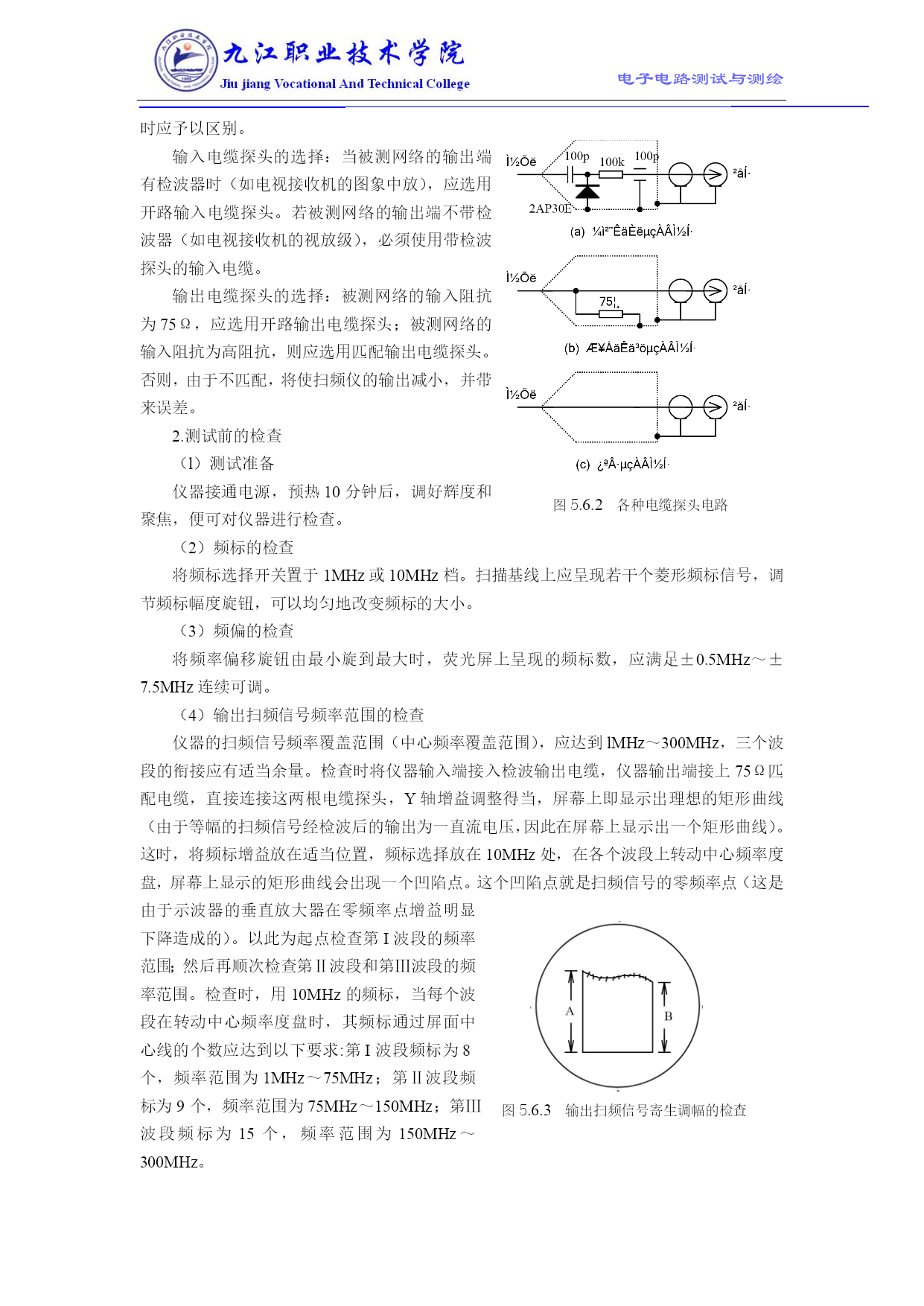

图5.6.2各种电缆探头电路
输入电缆探头的选择：当被测网络的输出端有检波器时（如电视接收机的图象中放），应选用开路输入电缆探头。若被测网络的输出端不带检波器（如电视接收机的视放级），必须使用带检波探头的输入电缆。
输出电缆探头的选择：被测网络的输入阻抗为75Ω，应选用开路输出电缆探头；被测网络的输入阻抗为高阻抗，则应选用匹配输出电缆探头。否则，由于不匹配，将使扫频仪的输出减小，并带来误差。
2.测试前的检查
（l）测试准备
仪器接通电源，预热10分钟后，调好辉度和聚焦，便可对仪器进行检查。
（2）频标的检查
将频标选择开关置于1MHz或10MHz档。扫描基线上应呈现若干个菱形频标信号，调节频标幅度旋钮，可以均匀地改变频标的大小。
（3）频偏的检查
将频率
