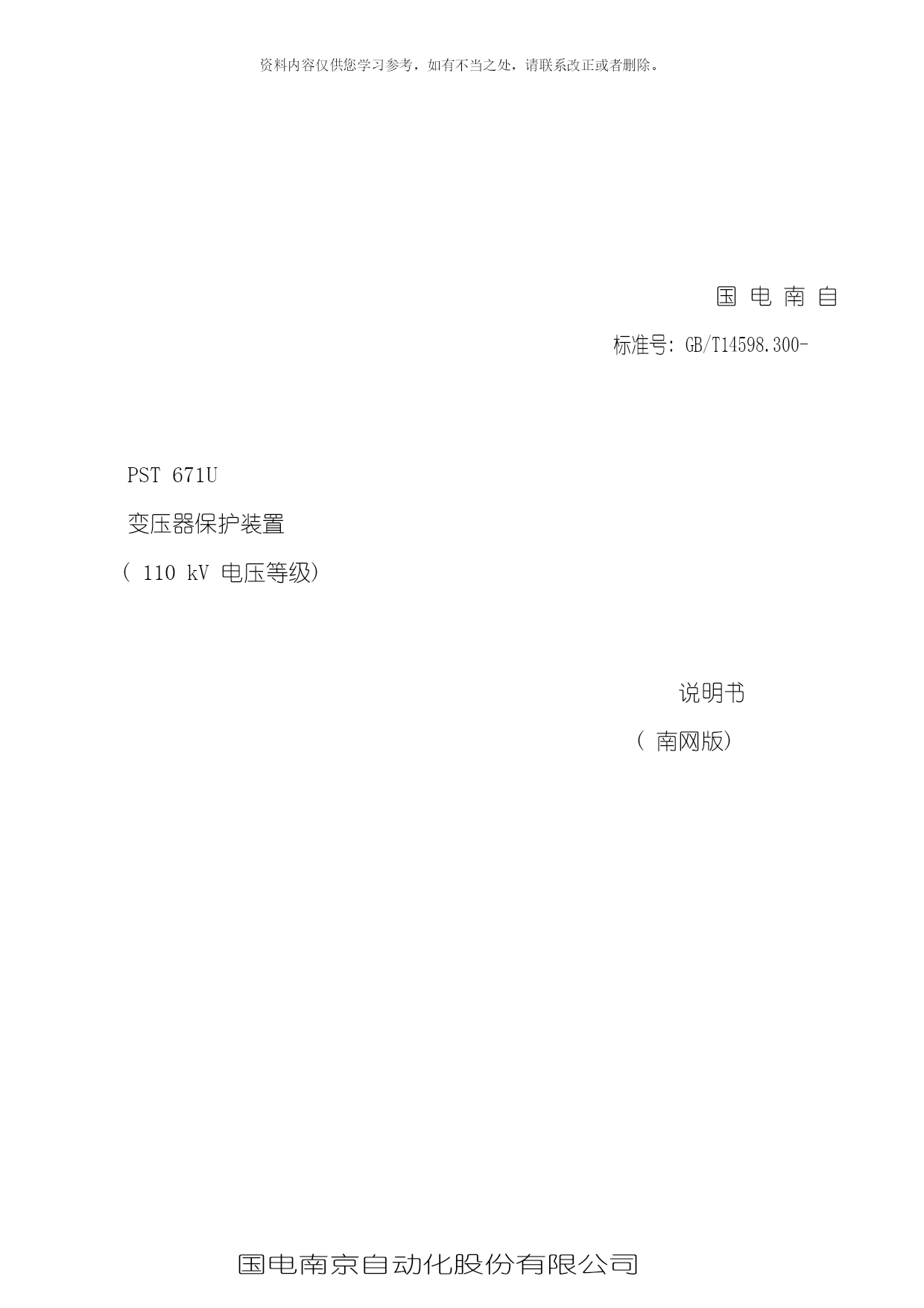

国电南自
标准号:GB/T14598.300-

PST671U
变压器保护装置
(110kV电压等级)

说明书
(南网版)

国电南京自动化股份有限公司
GUODIAN
NANJINGAUTOMATIONCO.,LTD

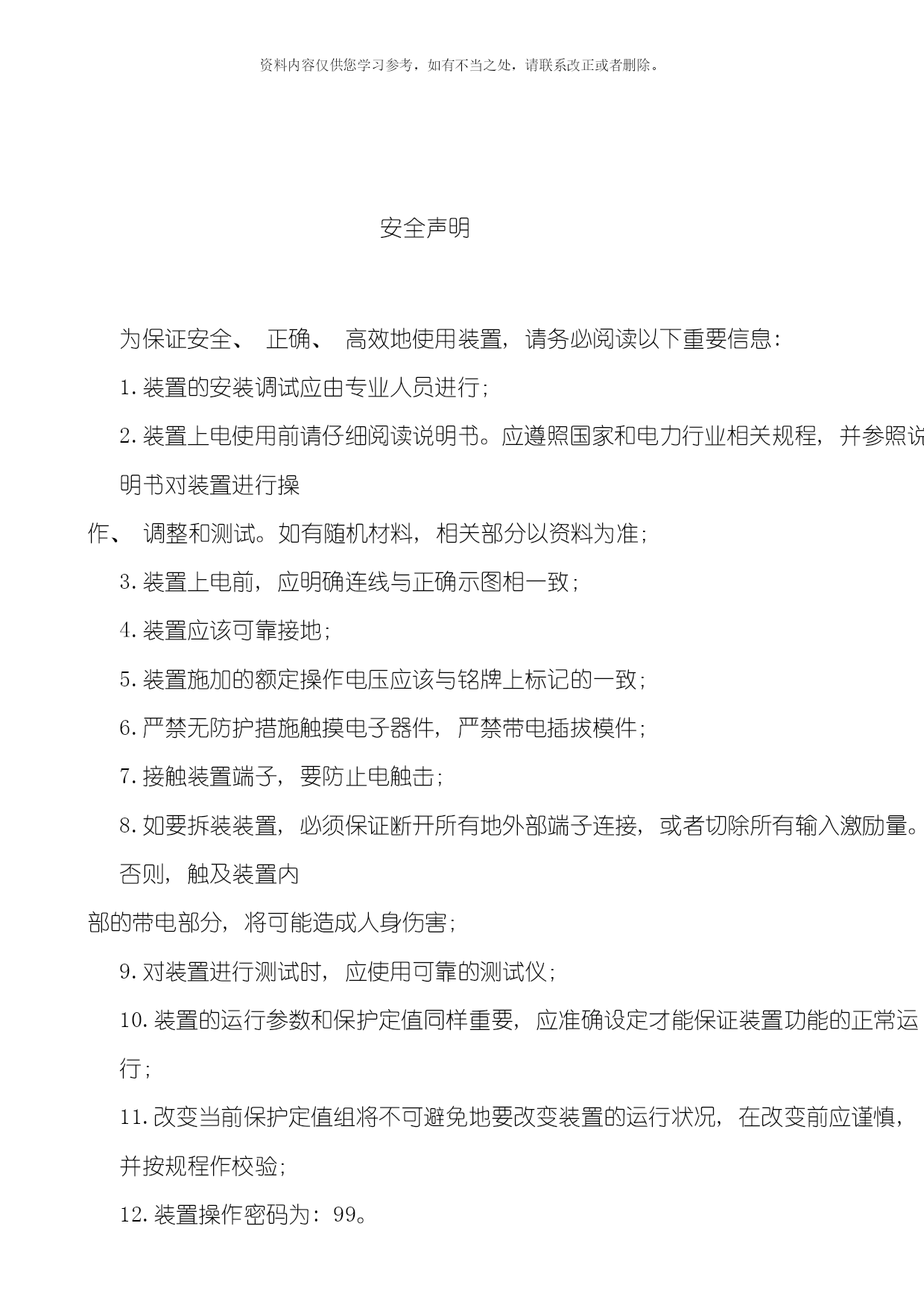

安全声明

为保证安全、正确、高效地使用装置,请务必阅读以下重要信息:
1.装置的安装调试应由专业人员进行;
2.装置上电使用前请仔细阅读说明书。应遵照国家和电力行业相关规程,并参照说明书对装置进行操
作、调整和测试。如有随机材料,相关部分以资料为准;
3.装置上电前,应明确连线与正确示图相一致;
4.装置应该可靠接地;
5.装置施加的额定操作电压应该与铭牌上标记的一致;
6.严禁无防护措施触摸电子器件,严禁带电插拔模件;
7.接触装置端子,要防止电触击;
8.如要拆装装置,必须保证断开所有地外部端子连接,或者切除所有输入激励量。否则,触及装置内
部的带电部分,将可能造成人身伤害;
9.对装置进行测试时,应使用可靠的测试仪;
10.装置的运行参数和保护定值同样重要,应准确设定才能保证装置功能的正常运行;
11.改变当前保护定值组将不可避免地要改变装置的运行状况,在改变前应谨慎,并按规程作校验;
12.装置操作密码为:99。

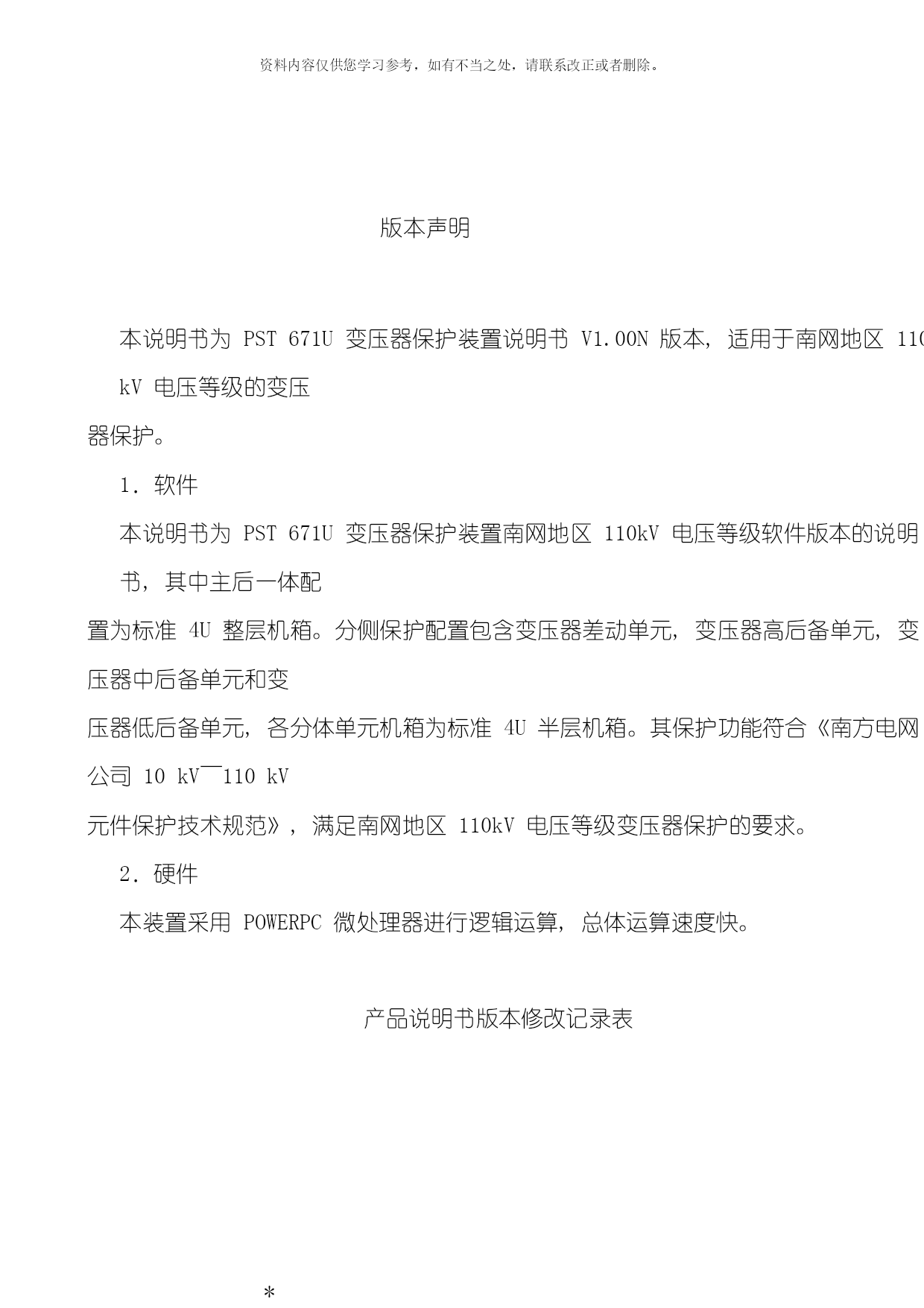

版本声明

本说明书为PST671U变压器保护装置说明书V1.00N版本,适用于南网地区110kV电压等级的变压
器保护。
1．软件
本说明书为PST671U变压器保护装置南网地区110kV电压等级软件版本的说明书,其中主后一体配
置为标准4U整层机箱。分侧保护配置包含变压器差动单元,变压器高后备单元,变压器中后备单元和变
压器低后备单元,各分体单元机箱为标准4U半层机箱。其保护功能符合《南方电网公司10kV～110kV
元件保护技术规范》,满足南网地区110kV电压等级变压器保护的要求。
2．硬件
本装置采用POWERPC微处理器进行逻辑运算,总体运算速度快。

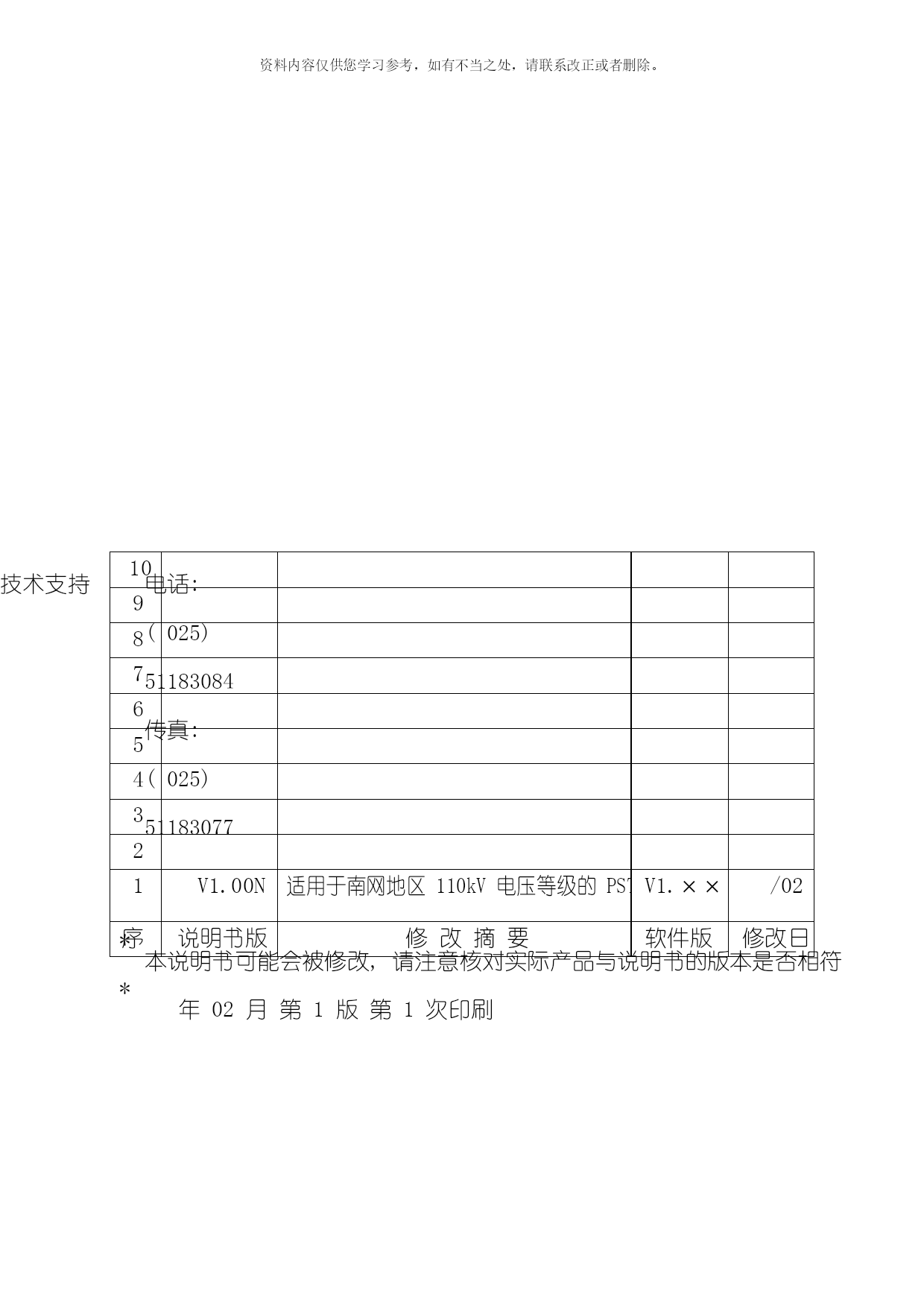

产品说明书版本修改记录表

*


技术支持


电话:[phone]
传真:[phone]

*
*


本说明书可能会被修改,请注意核对实际产品与说明书的版本是否相符
年02月第1版第1次印刷10987654321V1.00N适用于南网地区110kV电压等级的PST671U变压器保护
装置说明书第一版正式归档。V1.××N×/02序号说明书版本号修改摘要软件版本号修改日期

目


录

安全声明
版本声明

1概述................................................................................................................................................................................1
1.1
1.2
1.3
1.4
适用范围................................................................................................................................................................1
保护配置................................................................................................................................................................1
性能特点................................................................................................................................................................1
各侧单元的保护功能配置..........................................
