赵家林：天顺矿5.0Mt/a炼焦煤选煤厂初步设计
辽宁工程技术大学毕业设计
PAGE\*MERGEFORMAT90

PAGE\*MERGEFORMAT89

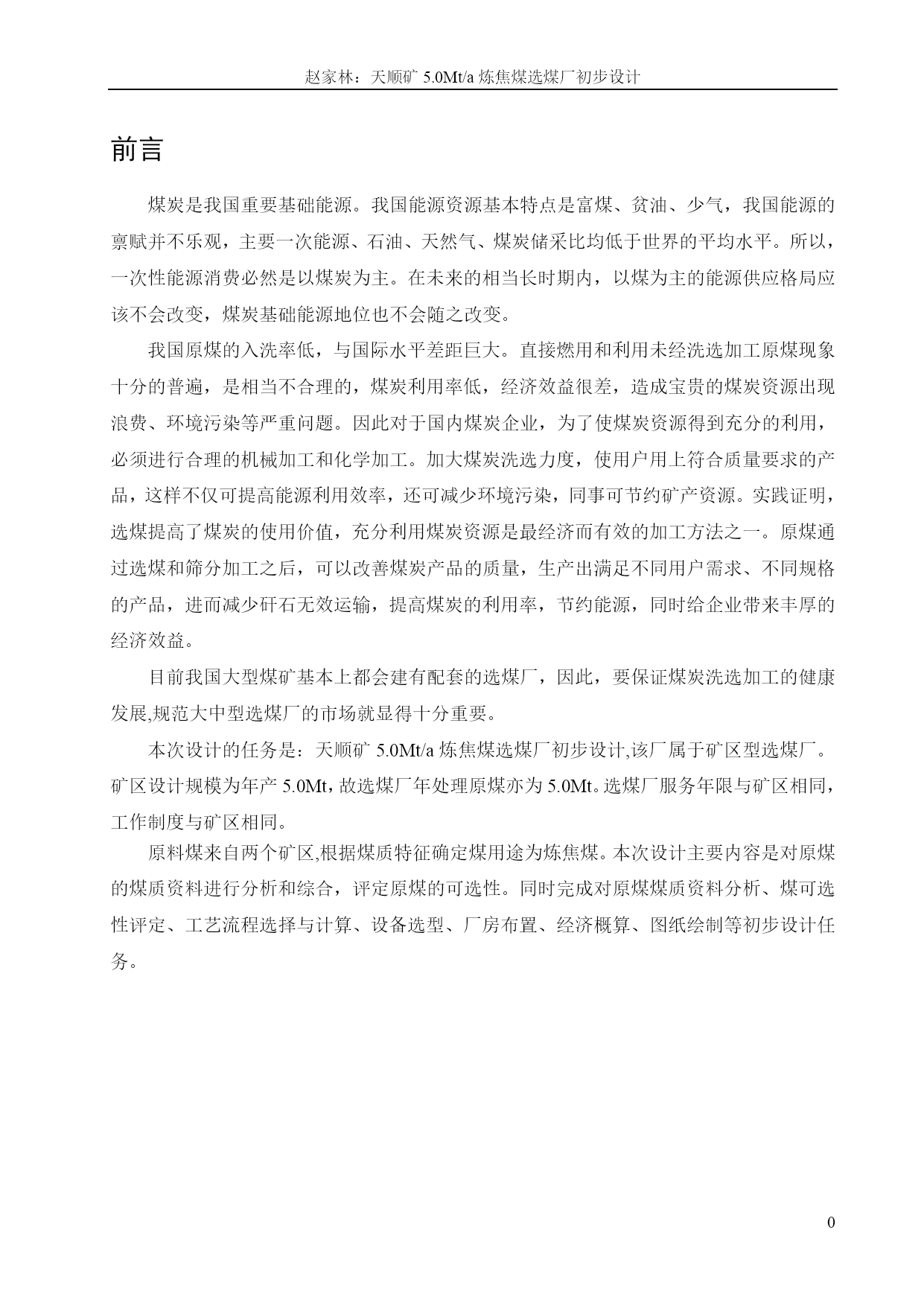

前言
煤炭是我国重要基础能源。我国能源资源基本特点是富煤、贫油、少气，我国能源的禀赋并不乐观，主要一次能源、石油、天然气、煤炭储采比均低于世界的平均水平。所以，一次性能源消费必然是以煤炭为主。在未来的相当长时期内，以煤为主的能源供应格局应该不会改变，煤炭基础能源地位也不会随之改变。
我国原煤的入洗率低，与国际水平差距巨大。直接燃用和利用未经洗选加工原煤现象十分的普遍，是相当不合理的，煤炭利用率低，经济效益很差，造成宝贵的煤炭资源出现浪费、环境污染等严重问题。因此对于国内煤炭企业，为了使煤炭资源得到充分的利用，必须进行合理的机械加工和化学加工。加大煤炭洗选力度，使用户用上符合质量要求的产品，这样不仅可提高能源利用效率，还可减少环境污染，同事可节约矿产资源。实践证明，选煤提高了煤炭的使用价值，充分利用煤炭资源是最经济而有效的加工方法之一。原煤通过选煤和筛分加工之后，可以改善煤炭产品的质量，生产出满足不同用户需求、不同规格的产品，进而减少矸石无效运输，提高煤炭的利用率，节约能源，同时给企业带来丰厚的经济效益。
目前我国大型煤矿基本上都会建有配套的选煤厂，因此，要保证煤炭洗选加工的健康发展,规范大中型选煤厂的市场就显得十分重要。
本次设计的任务是：天顺矿5.0Mt/a炼焦煤选煤厂初步设计,该厂属于矿区型选煤厂。矿区设计规模为年产5.0Mt，故选煤厂年处理原煤亦为5.0Mt。选煤厂服务年限与矿区相同，工作制度与矿区相同。
原料煤来自两个矿区,根据煤质特征确定煤用途为炼焦煤。本次设计主要内容是对原煤的煤质资料进行分析和综合，评定原煤的可选性。同时完成对原煤煤质资料分析、煤可选性评定、工艺流程选择与计算、设备选型、厂房布置、经济概算、图纸绘制等初步设计任务。

1厂区概况
1.1地理、行政及交通
天顺矿炼焦煤选煤厂是一座矿区型选煤厂，东与吉林省接壤，西距省会沈阳45公里，北与铁岭毗邻，南与本溪相望。距沈阳桃仙机场四十公里，据营口海港200公里，据大连海港400公里，均有高速公路和铁路相连，交通十分便利。

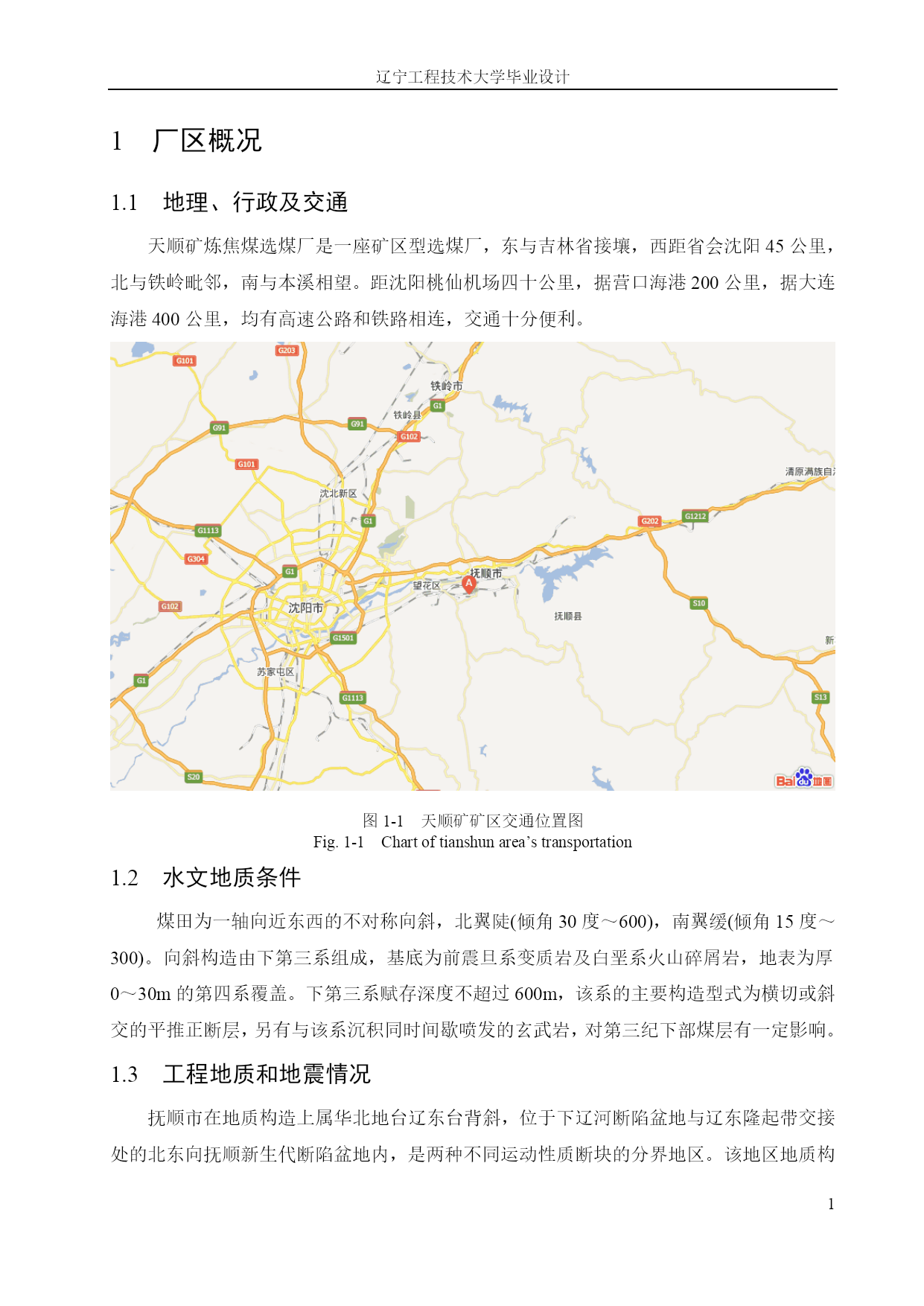

图1-1天顺矿矿区交通位置图
Fig.1-1Chartoftianshunarea’stransportation
1.2水文地质条件
煤田为一轴向近东西的不对称向斜，北翼陡(倾角30度～600)，南翼缓(倾角15度～300)。向斜构造由下第三系组成，基底为前震旦系变质岩及白垩系火山碎屑岩，地表为厚0～30m的第四系覆盖。下第三系赋存深度不超过600m，该系的主要构造型式为横切或斜交的平推正断层，另有与该系沉积同时间歇喷发的玄武岩，对第三纪下部煤层有一定影响。
1.3工程地质和地震情况

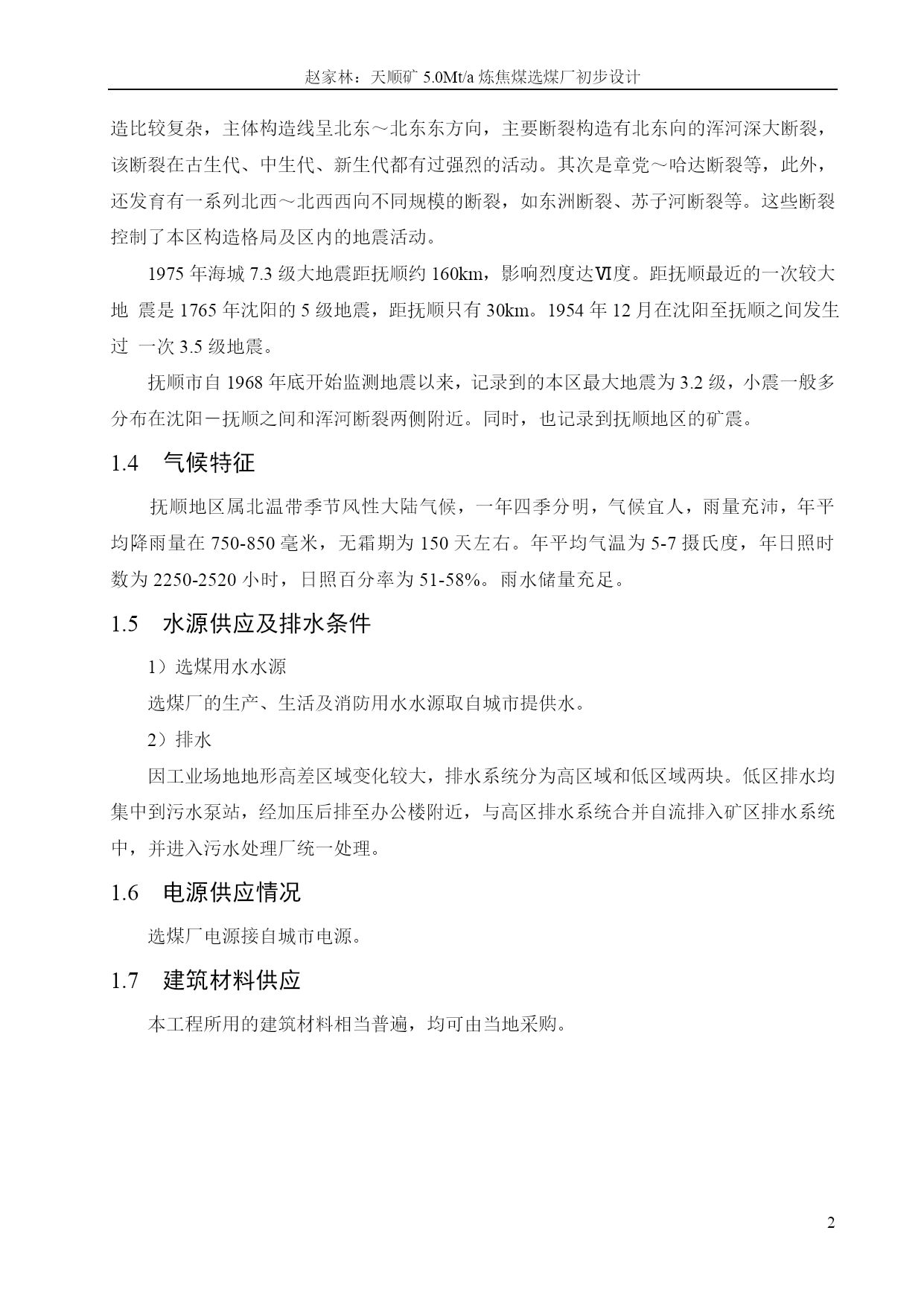

抚顺市在地质构造上属华北地台辽东台背斜，位于下辽河断陷盆地与辽东隆起带交接处的北东向抚顺新生代断陷盆地内，是两种不同运动性质断块的分界地区。该地区地质构造比较复杂，主体构造线呈北东～北东东方向，主要断裂构造有北东向的浑河深大断裂，该断裂在古生代、中生代、新生代都有过强烈的活动。其次是章党～哈达断裂等，此外，还发育有一系列北西～北西西向不同规模的断裂，如东洲断裂、苏子河断裂等。这些断裂控制了本区构造格局及区内的地震活动。
1975年海城7.3级大地震距抚顺约160km，影响烈度达Ⅵ度。距抚顺最近的一次较大地震是1765年沈阳的5级地震，距抚顺只有30km。1954年12月在沈阳至抚顺之间发生过一次3.5级地震。
抚顺市自1968年底开始监测地震以来，记录到的本区最大地震为3.2级，小震一般多分布在沈阳－抚顺之间和浑河断裂两侧附近。同时，也记录到抚顺地区的矿震。
1.4气候特征
抚顺地区属北温带季节风性大陆气候，一年四季分明，气候宜人，雨量充沛，年平均降雨量在750-850毫米，无霜期为150天左右。年平均气温为5-7摄氏度，年日照时数为2250-2520小时，日照百分率为51-58%。雨水储量充足。
1.5水源供应及排水条件
1）选煤用水水源
选煤厂的生产、生活及消防用水水源取自城市提供水。
2）排水
因工业场地地形高差区域变化较大，排水系统分为高区域和低区域两块。低区排水均集中到污水泵站，经加压后排至办公楼附近，与高区排水系统合并自流排入矿区排水系统中，并进入污水处理厂统一处理。
1.6电源供应情况
选煤厂电源接自城市电源。
1.7建筑材料供应
本工程所用的建筑材料相当普遍，均可由当地采购。

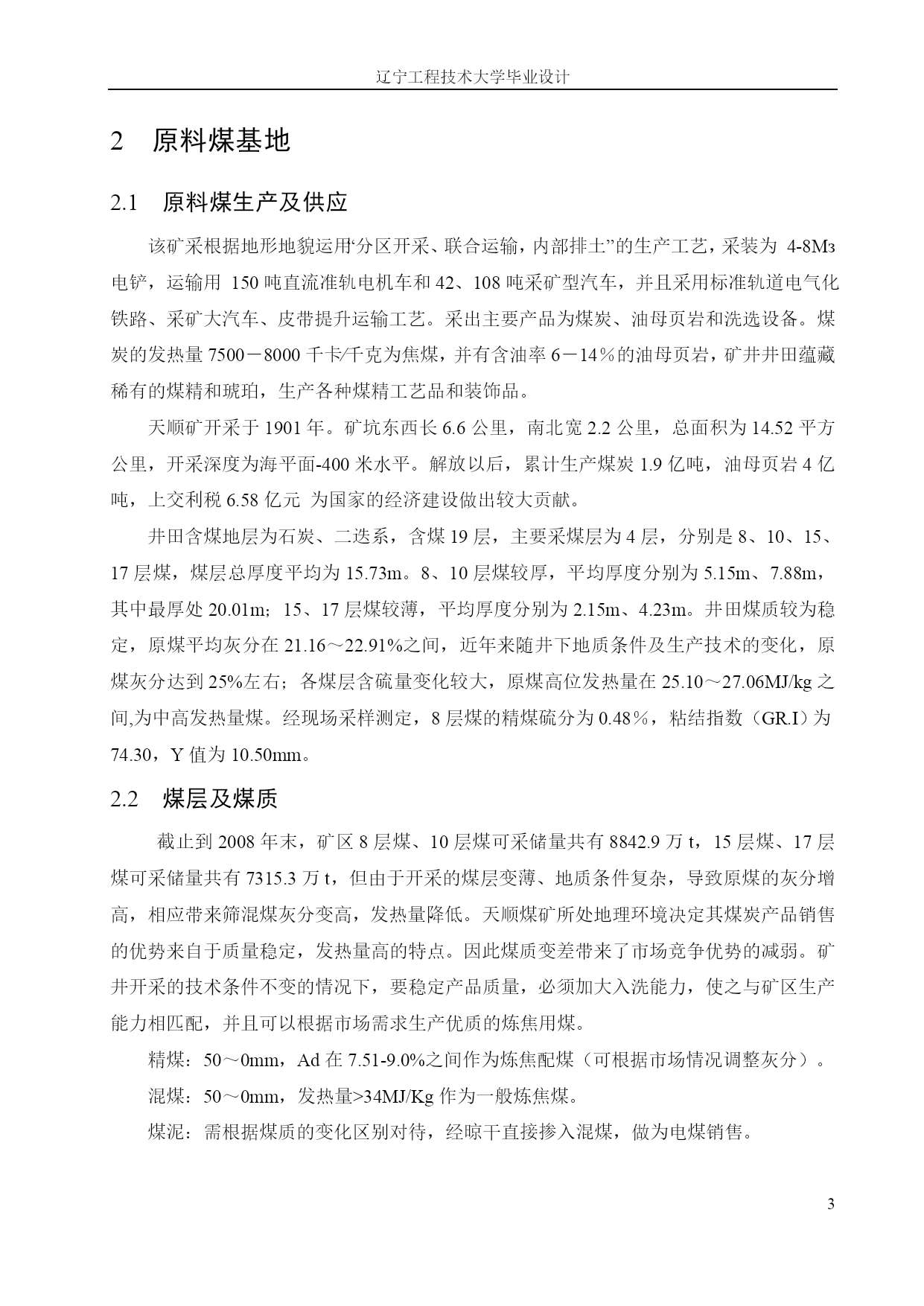

2原料煤基地
2.1原料煤生产及供应
该矿采根据地形地貌运用“分区开采、HYPERLINK"http://baike.soso.com/v24200.htm?ch=ch.bk.inner
