7.5消防水池施工
7.5.1水池水平施工缝留设
水池底板以上300mm、和水池顶板下口，在施工缝处设遇水膨胀止水条。
7.5.2模板及支撑架
水池模板均采用组合钢模板拼装，横竖背楞均采用φ48×3.5双钢管，设置间距750mm。单面支模采取φ48×3.5钢管斜撑（与水平方向夹角小于45°），设置间距为600×900mm。双面支模侧模间设M12对拉螺栓拉结，间距＠750×750，对拉螺栓和支撑水池内模的钢筋抬架(@1200梅花布置)均设止水环。
钢筋混凝土墙模板根部，倒角用木模，外用钢管做支撑，与内架联接。模板与脚手架支撑连接、固定，以保证其固定性。认真校核模板的轴线位置和垂直度，将控制全高垂直度。

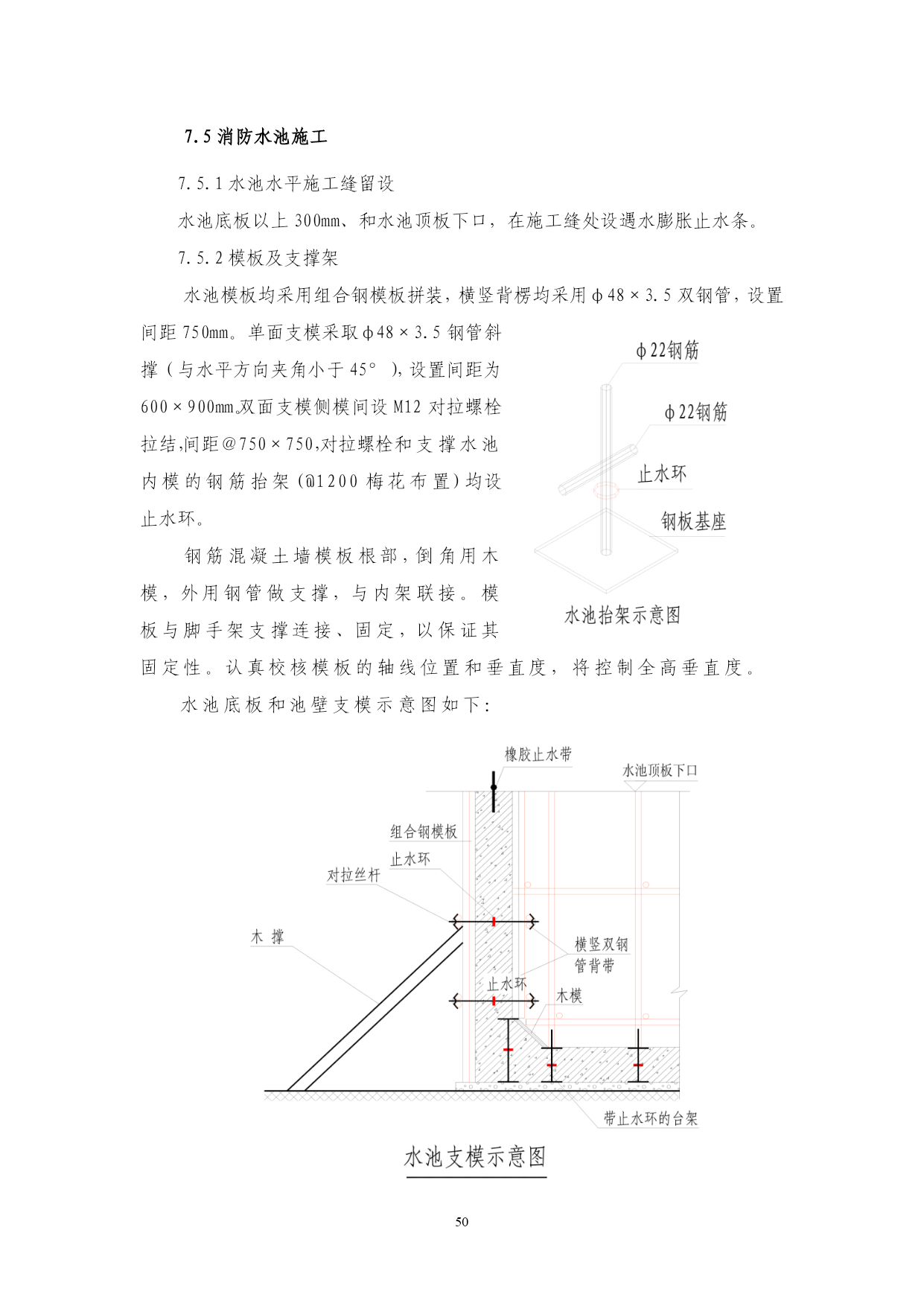

水池底板和池壁支模示意图如下：

内支撑架应设架托(与操作架同)，内支撑架与内操作架应分开各成体系。池壁两侧内模应互相对撑，校正后拧紧对拉螺栓。
池盖支撑体系采用满堂脚手架，立杆间距：1.2m×1.2m；步高水平杆每1.5米一道，扫地杆贴地。
板底用50×100mm扁枋作垫平铺8厚竹胶板。
模板支完后，应仔细检查，模板拼装拼缝是否严密情况，支撑体系的牢固情况，埋件的位置，予留洞口位置，在轴线、标高、构件几何尺寸、垂直度、稳定性等无误方可进入下道工序。
板接缝要求平整，板缝贴不干胶防止漏浆。

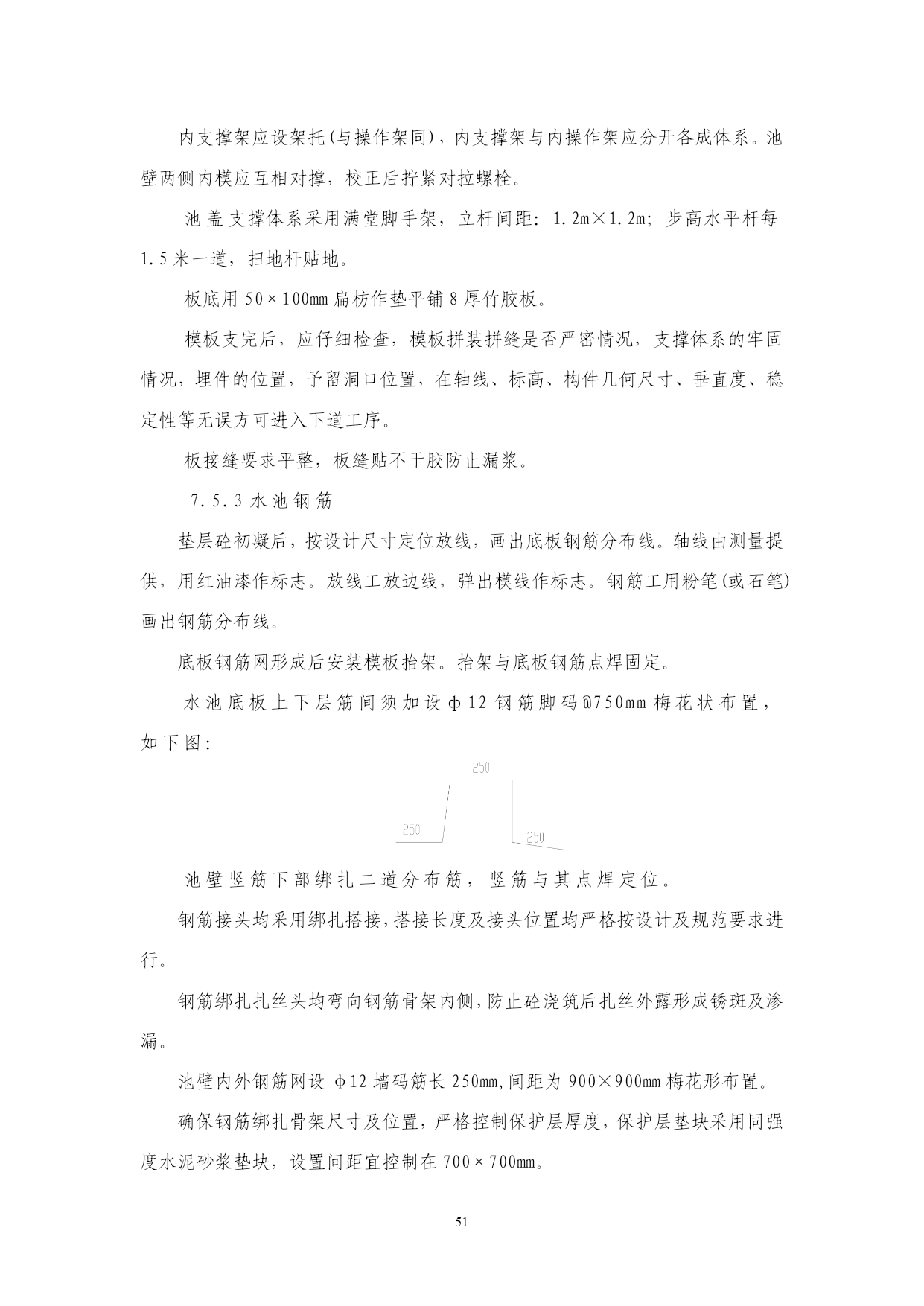

7.5.3水池钢筋
垫层砼初凝后，按设计尺寸定位放线，画出底板钢筋分布线。轴线由测量提供，用红油漆作标志。放线工放边线，弹出模线作标志。钢筋工用粉笔(或石笔)画出钢筋分布线。
底板钢筋网形成后安装模板抬架。抬架与底板钢筋点焊固定。
水池底板上下层筋间须加设ф12钢筋脚码@750mm梅花状布置，如下图：

池壁竖筋下部绑扎二道分布筋，竖筋与其点焊定位。
钢筋接头均采用绑扎搭接，搭接长度及接头位置均严格按设计及规范要求进行。
钢筋绑扎扎丝头均弯向钢筋骨架内侧，防止砼浇筑后扎丝外露形成锈斑及渗漏。
池壁内外钢筋网设φ12墙码筋长250mm,间距为900×900mm梅花形布置。
确保钢筋绑扎骨架尺寸及位置，严格控制保护层厚度，保护层垫块采用同强度水泥砂浆垫块，设置间距宜控制在700×700mm。

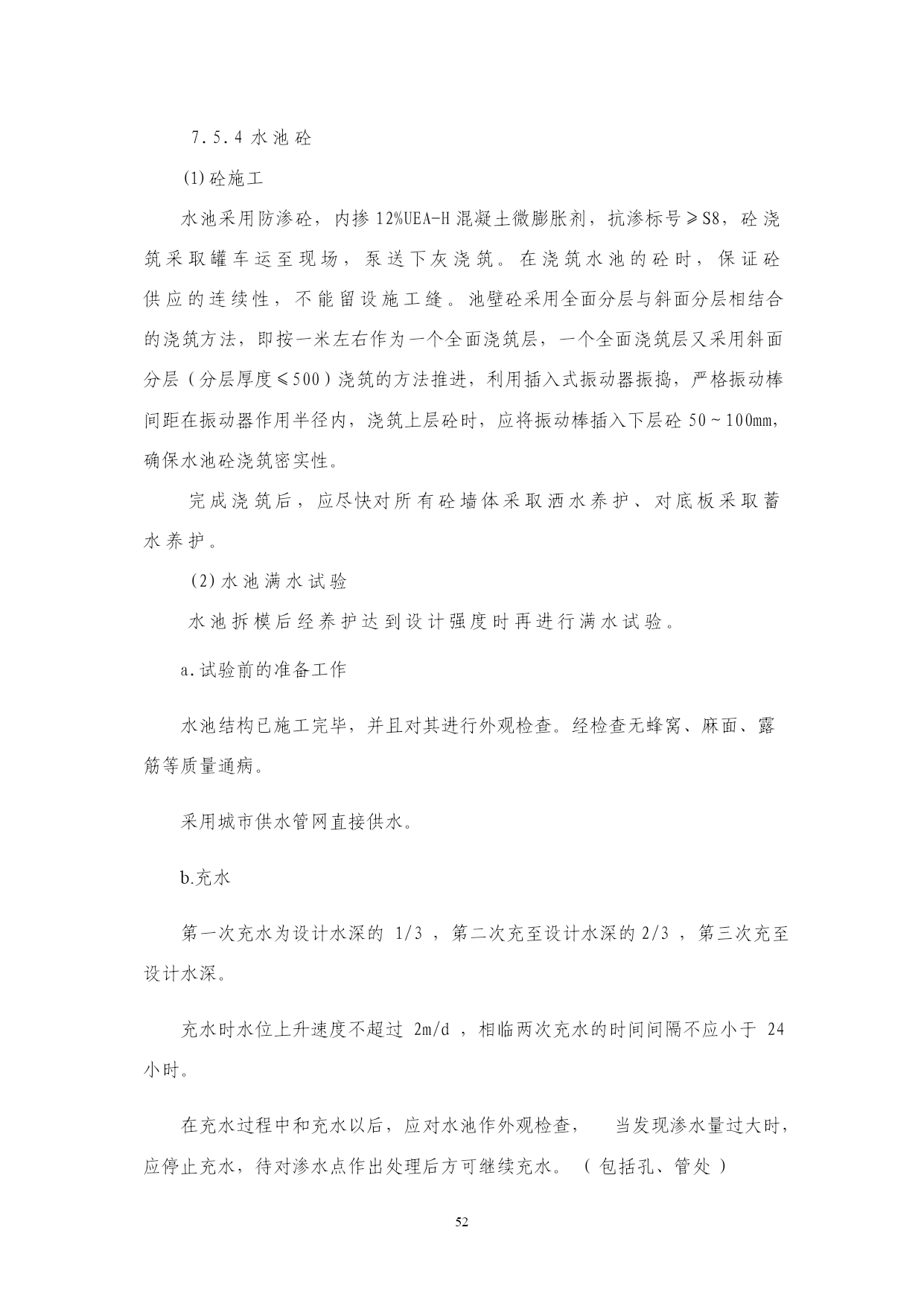

7.5.4水池砼
(1)砼施工
水池采用防渗砼，内掺12%UEA-H混凝土微膨胀剂，抗渗标号≥S8，砼浇筑采取罐车运至现场，泵送下灰浇筑。在浇筑水池的砼时，保证砼供应的连续性，不能留设施工缝。池壁砼采用全面分层与斜面分层相结合的浇筑方法，即按一米左右作为一个全面浇筑层，一个全面浇筑层又采用斜面分层（分层厚度≤500）浇筑的方法推进，利用插入式振动器振捣，严格振动棒间距在振动器作用半径内，浇筑上层砼时，应将振动棒插入下层砼50～100mm，确保水池砼浇筑密实性。
完成浇筑后，应尽快对所有砼墙体采取洒水养护、对底板采取蓄水养护。
(2)水池满水试验
水池拆模后经养护达到设计强度时再进行满水试验。
a.试验前的准备工作
水池结构已施工完毕，并且对其进行外观检查。经检查无蜂窝、麻面、露筋等质量通病。
采用城市供水管网直接供水。
b.充水
第一次充水为设计水深的1/3，第二次充至设计水深的2/3，第三次充至设计水深。
充水时水位上升速度不超过2m/d，相临两次充水的时间间隔不应小于24小时。
在充水过程中和充水以后，应对水池作外观检查，当发现渗水量过大时，应停止充水，待对渗水点作出处理后方可继续充水。(包括孔、管处)

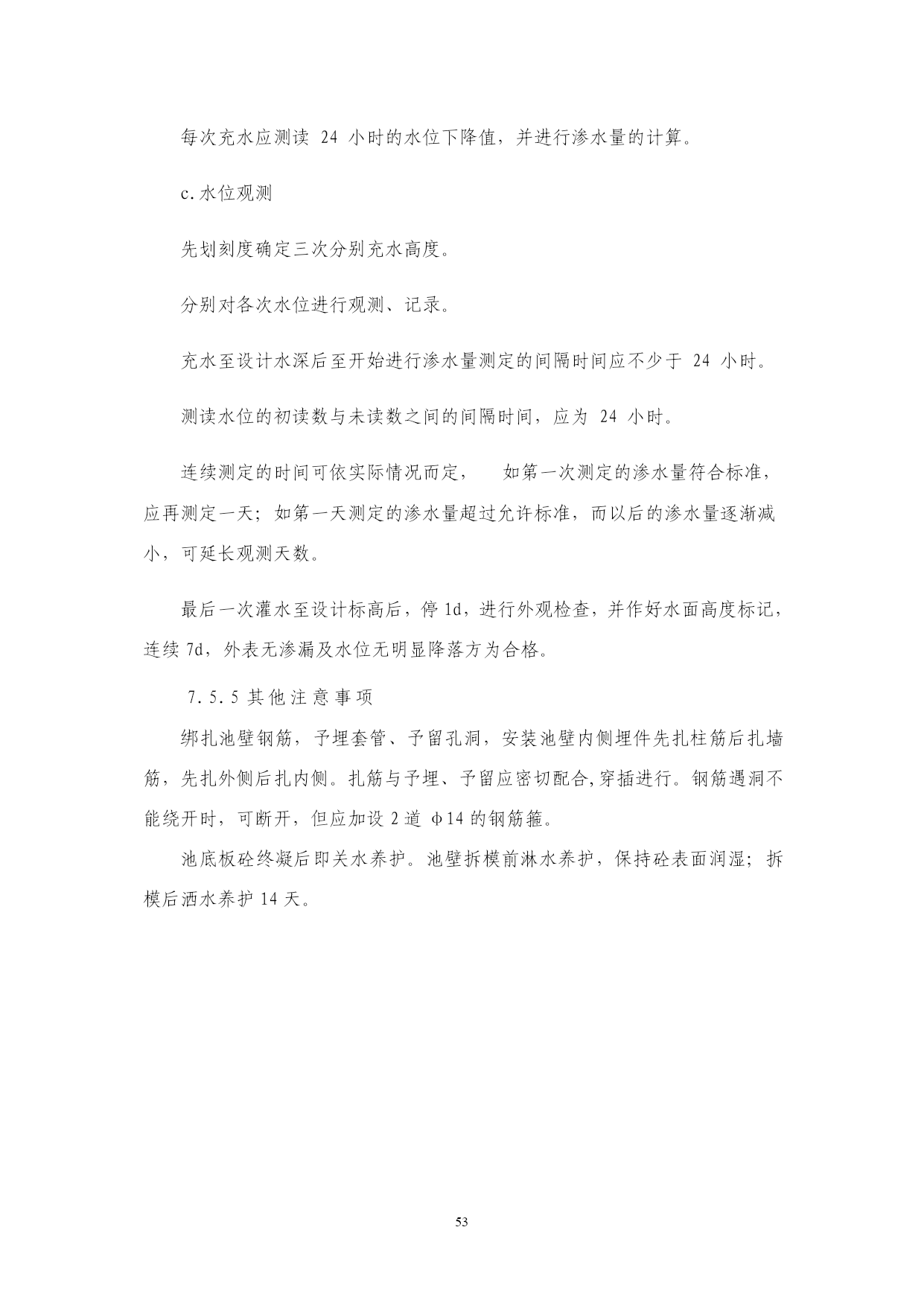

每次充水应测读24小时的水位下降值，并进行渗水量的计算。
c.水位观测
先划刻度确定三次分别充水高度。
分别对各次水位进行观测、记录。
充水至设计水深后至开始进行渗水量测定的间隔时间应不少于24小时。
测读水位的初读数与未读数之间的间隔时间，应为24小时。
连续测定的时间可依实际情况而定，如第一次测定的渗水量符合标准，应再测定一天；如第一天测定的渗水量超过允许标准，而以后的渗水量逐渐减小，可延长观测天数。
最后一次灌水至设计标高后，停1d，进行外观检查，并作好水面高度标记，连续7d，外表无渗漏及水位无明显降落方为合格。
7.5.5其他注意事项
绑扎池壁钢筋，予埋套管、予留孔洞，安装池壁内侧埋件先扎柱筋后扎墙筋，先扎外侧后扎内侧。扎筋与予埋、予留应密切配合,穿插进行。钢筋遇洞不能绕开时，可断开，但应加设2道φ14的钢筋箍。
池底板砼终凝后即关水养护。池壁拆模前淋水养护，保持砼表面润湿；拆模后洒水养护14天。
