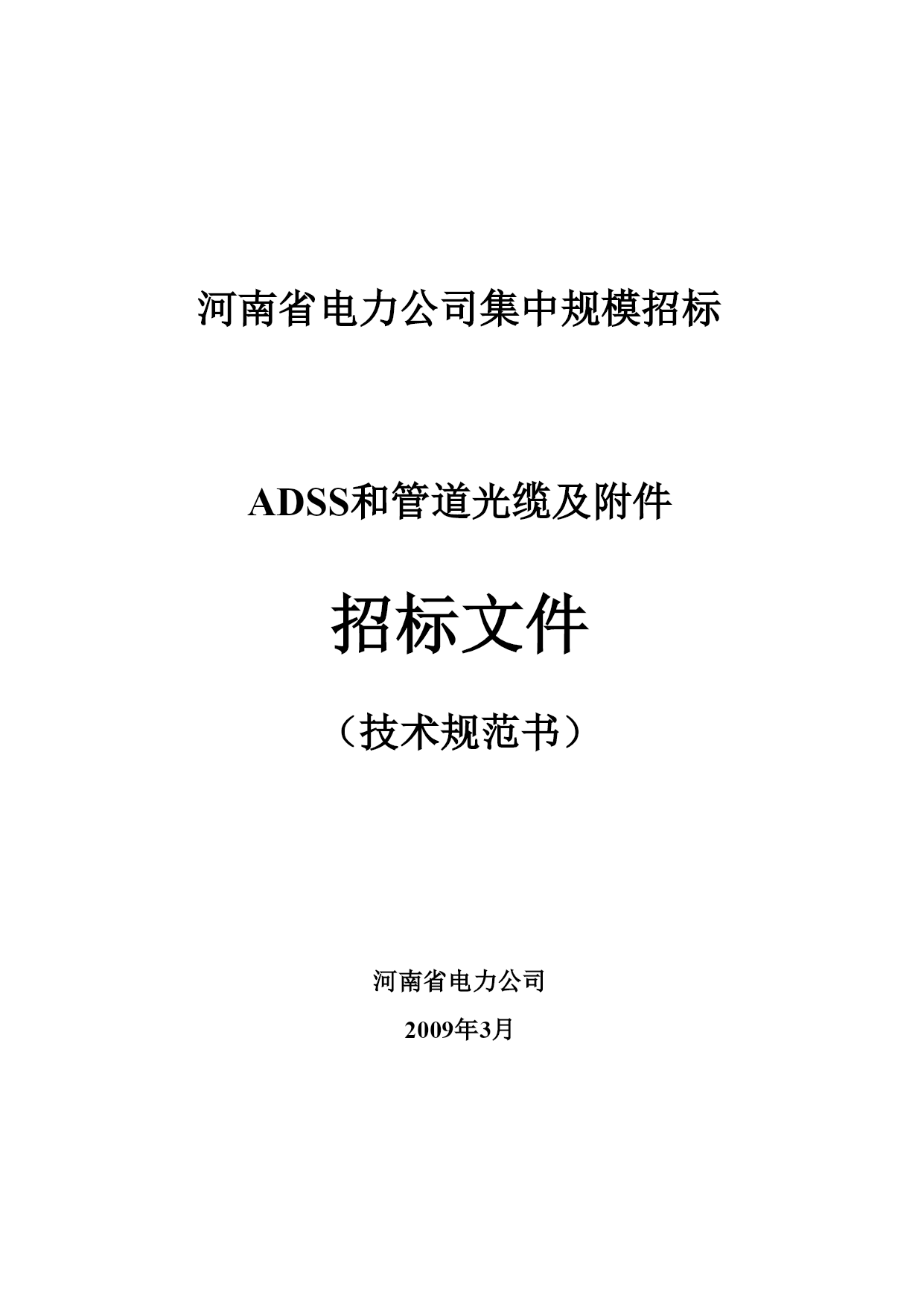

河南省电力公司集中规模招标

ADSS和管道光缆及附件

招标文件
（技术规范书）

河南省电力公司
2009年3月

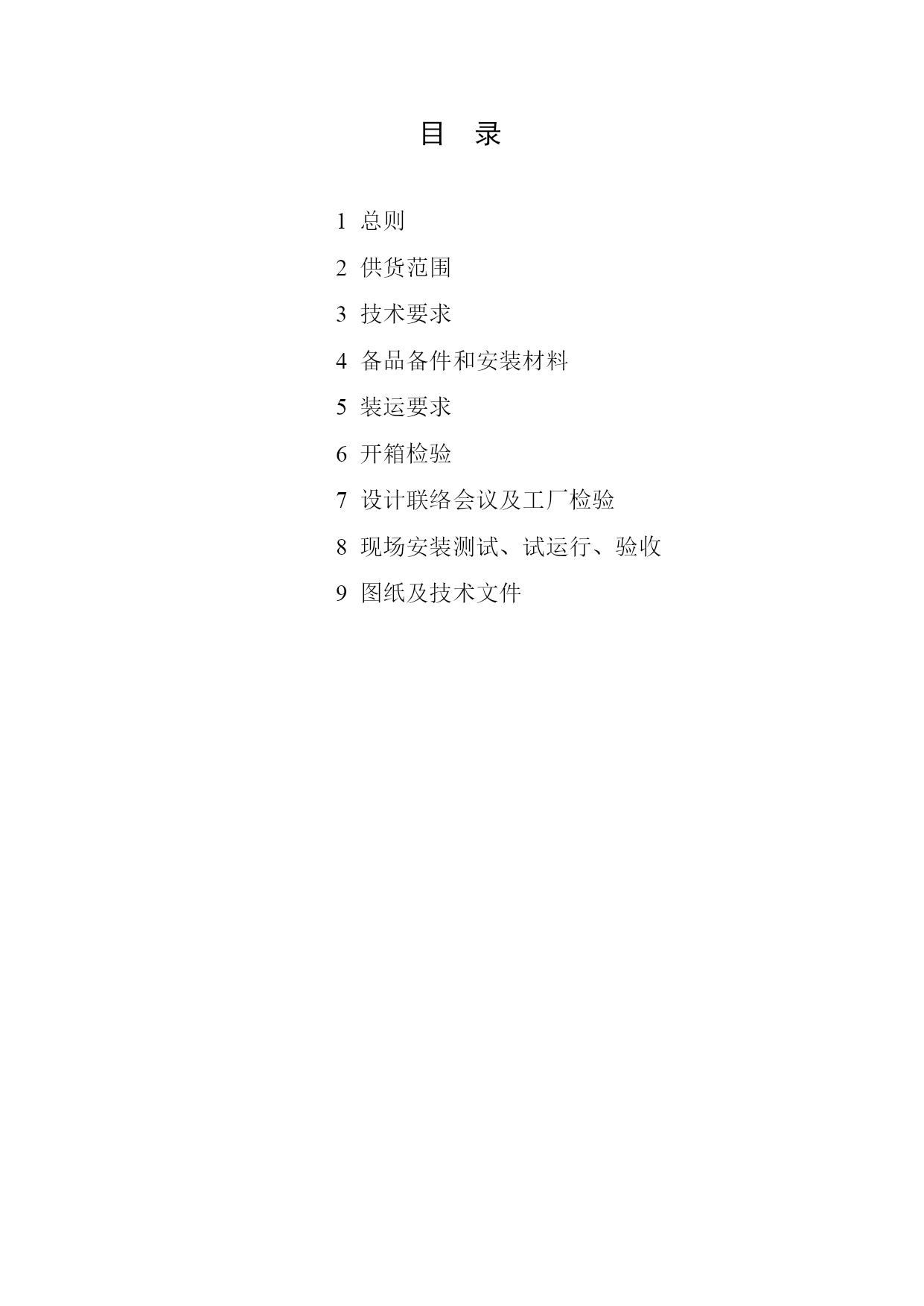

目录

1总则
2供货范围
3技术要求
4备品备件和安装材料
5装运要求
6开箱检验
7设计联络会议及工厂检验
8现场安装测试、试运行、验收
9图纸及技术文件

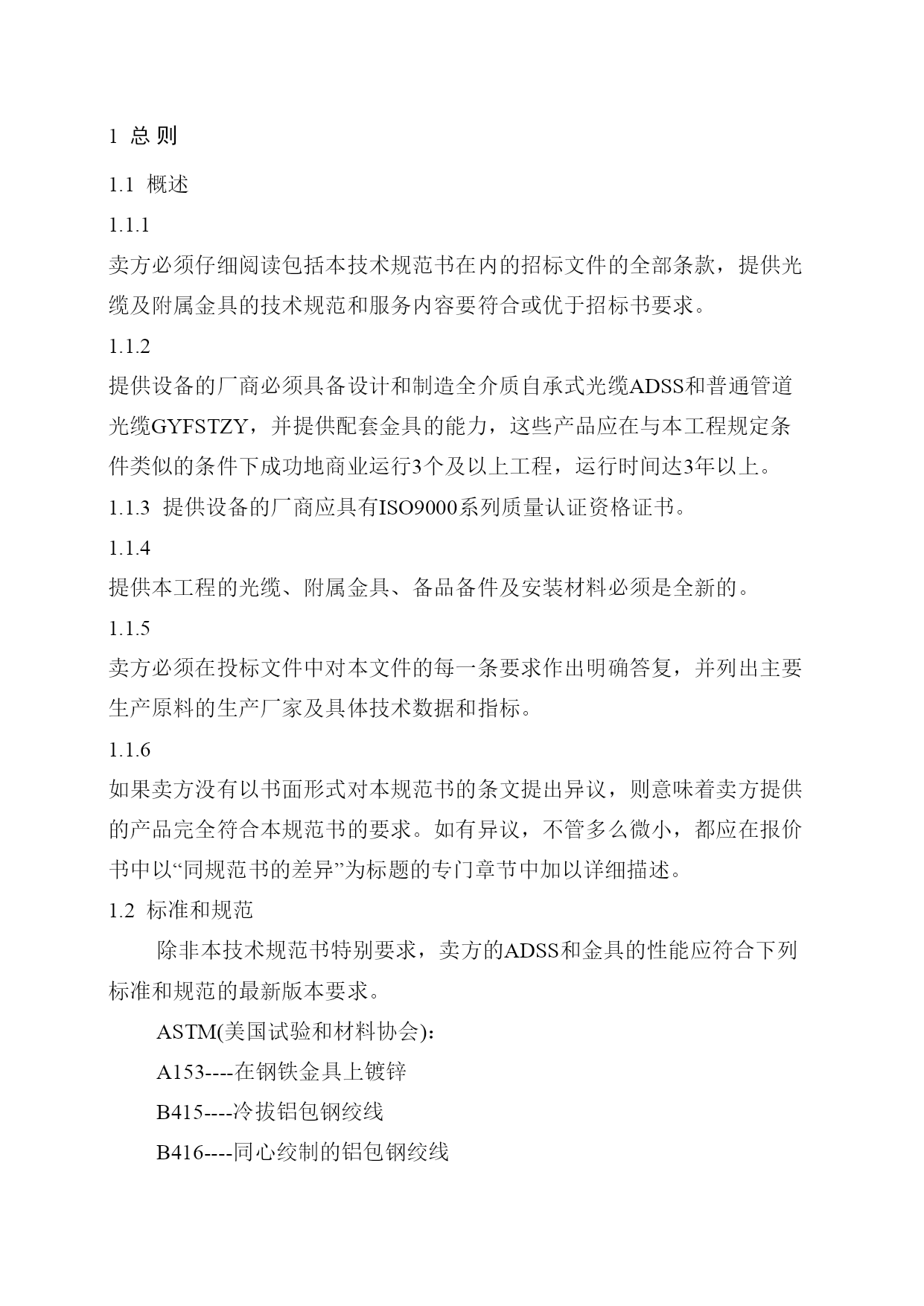

1总则
1.1概述
1.1.1卖方必须仔细阅读包括本技术规范书在内的招标文件的全部条款，提供光缆及附属金具的技术规范和服务内容要符合或优于招标书要求。
1.1.2提供设备的厂商必须具备设计和制造全介质自承式光缆ADSS和普通管道光缆GYFSTZY，并提供配套金具的能力，这些产品应在与本工程规定条件类似的条件下成功地商业运行3个及以上工程，运行时间达3年以上。
1.1.3提供设备的厂商应具有ISO9000系列质量认证资格证书。
1.1.4提供本工程的光缆、附属金具、备品备件及安装材料必须是全新的。
1.1.5卖方必须在投标文件中对本文件的每一条要求作出明确答复，并列出主要生产原料的生产厂家及具体技术数据和指标。
1.1.6如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的产品完全符合本规范书的要求。如有异议，不管多么微小，都应在报价书中以“同规范书的差异”为标题的专门章节中加以详细描述。
1.2标准和规范
除非本技术规范书特别要求，卖方的ADSS和金具的性能应符合下列标准和规范的最新版本要求。
ASTM(美国试验和材料协会)：
A153----在钢铁金具上镀锌
B415----冷拔铝包钢绞线
B416----同心绞制的铝包钢绞线

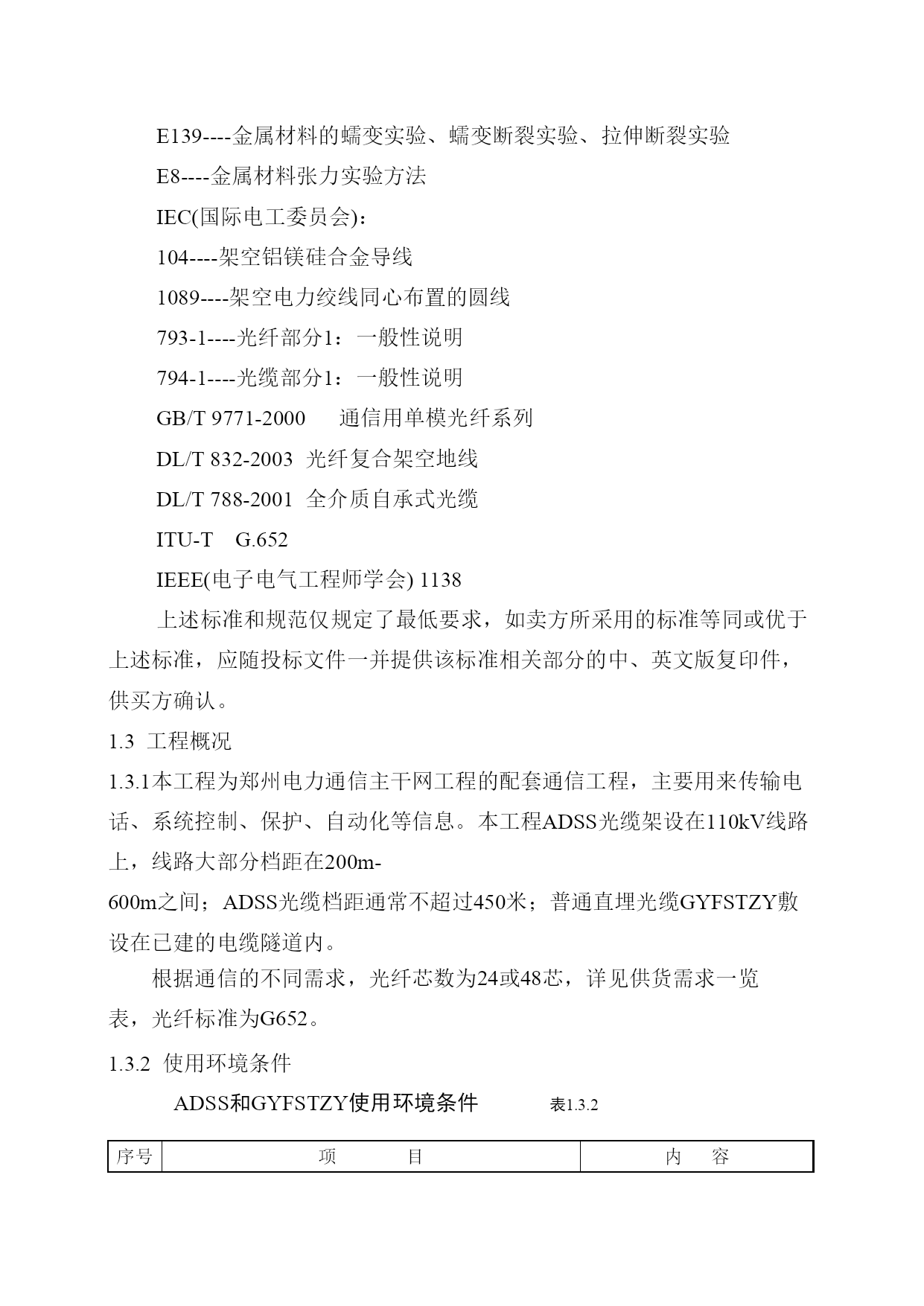

E139----金属材料的蠕变实验、蠕变断裂实验、拉伸断裂实验
E8----金属材料张力实验方法
IEC(国际电工委员会)：
104----架空铝镁硅合金导线
1089----架空电力绞线同心布置的圆线
793-1----光纤部分1：一般性说明
794-1----光缆部分1：一般性说明
GB/T9771-2000 通信用单模光纤系列
DL/T832-2003 光纤复合架空地线
DL/T788-2001 全介质自承式光缆
ITU-TG.652
IEEE(电子电气工程师学会)1138
上述标准和规范仅规定了最低要求，如卖方所采用的标准等同或优于上述标准，应随投标文件一并提供该标准相关部分的中、英文版复印件，供买方确认。
1.3工程概况
1.3.1本工程为郑州电力通信主干网工程的配套通信工程，主要用来传输电话、系统控制、保护、自动化等信息。本工程ADSS光缆架设在110kV线路上，线路大部分档距在200m-600m之间；ADSS光缆档距通常不超过450米；普通直埋光缆GYFSTZY敷设在已建的电缆隧道内。
根据通信的不同需求，光纤芯数为24或48芯，详见供货需求一览表，光纤标准为G652。
1.3.2使用环境条件
ADSS和GYFSTZY使用环境条件表1.3.2

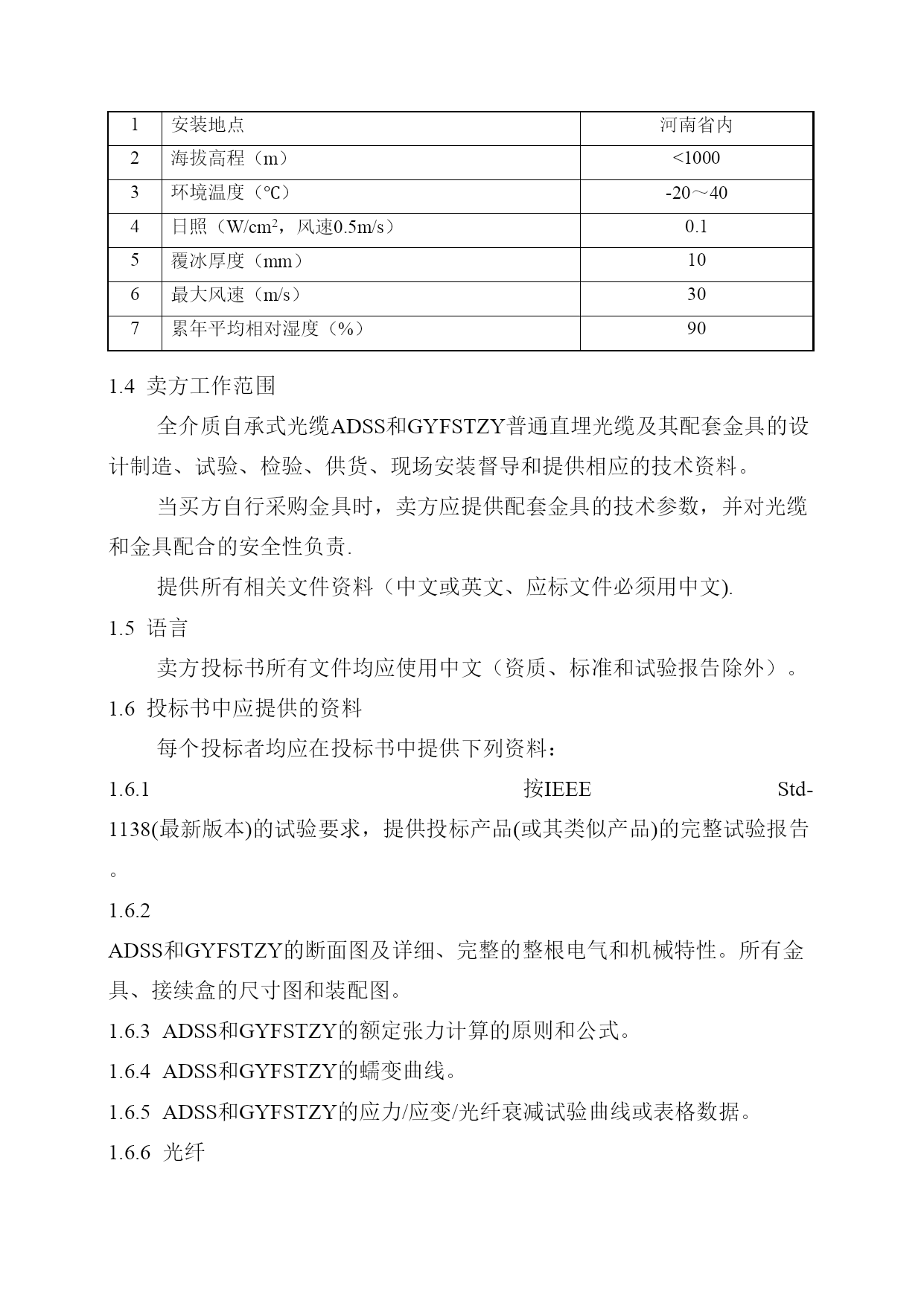

序号项目内容1安装地点河南省内2海拔高程（m）<10003环境温度（℃）-20～404日照（W/cm2，风速0.5m/s）0.15覆冰厚度（mm）106最大风速（m/s）307累年平均相对湿度（%）901.4卖方工作范围
全介质自承式光缆ADSS和GYFSTZY普通直埋光缆及其配套金具的设计制造、试验、检验、供货、现场安装督导和提供相应的技术资料。
当买方自行采购金具时，卖方应提供配套金具的技术参数，并对光缆和金具配合的安全性负责.
提供所有相关文件资料（中文或英文、应标文件必须用中文).
1.5语言
卖方投标书所有文件均应使用中文（资质、标准和试验报告除外）。
1.6投标书中应提供的资料
每个投标者均应在投标书中提供下列资料：
1.6.1按IEEEStd-1138(最新版本)的试验要求，提供投标产品(或其类似产品)的完整试验报告。
1.6.2ADSS和GYFSTZY的断面图及详细、完整的整根电气和机械特性。所有金具、接续盒的尺寸图和装配图。
1.6.3ADSS和GYFSTZY的额定张力计算的原则和公式。
1.6.4ADSS和GYFSTZY的蠕变曲线。
1.6.5ADSS和GYFSTZY的应力/应变/光纤衰减试验曲线或表格数据。
1.6.6光纤
1)缆内光纤在1200～1600nm波长范围内的典型衰减光谱特性曲线。
2)缆内光纤1310和1550nm波长上的光纤衰减直方图及样本数。
3)成缆后光纤衰减温度特性曲线。
4)1310nm和1550nm的有效群折射率。
1.6.7光缆线盘的重量及尺寸图。
1.6.8卖方应提供安装和运行所需要的材料及工具的名称、型号、数量、单价。
1.6.9金具及光缆接续盒
1)结构图和机械性能参数。
2)防振阻尼装置的特性曲线、计算办法。
3)安装使用说明。
1.6.10对本工程的
