混凝土膨胀剂建材行业标准.pdf

混凝土膨胀剂建材行业标准

应用技术规范、防水工法和建筑构造图集

汇编

中国建筑材料科学研究总院
北京中岩特种工程材料公司

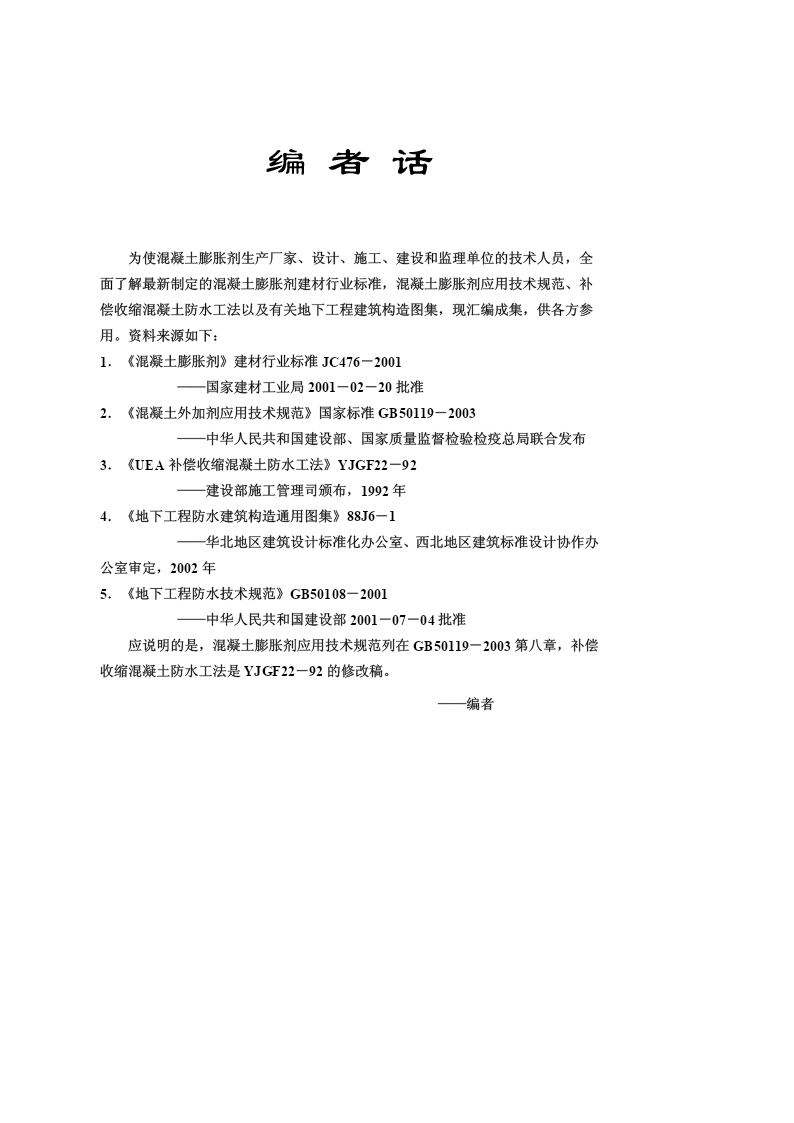

编者话

为使混凝土膨胀剂生产厂家、设计、施工、建设和监理单位的技术人员，全
面了解最新制定的混凝土膨胀剂建材行业标准，混凝土膨胀剂应用技术规范、补
偿收缩混凝土防水工法以及有关地下工程建筑构造图集，现汇编成集，供各方参
用。资料来源如下：
1．《混凝土膨胀剂》建材行业标准JC476－2001
——国家建材工业局2001－02－20批准
2．《混凝土外加剂应用技术规范》国家标准GB50119－2003
——中华人民共和国建设部、国家质量监督检验检疫总局联合发布
3．《UEA补偿收缩混凝土防水工法》YJGF22－92
——建设部施工管理司颁布，1992年
4．《地下工程防水建筑构造通用图集》88J6－1
——华北地区建筑设计标准化办公室、西北地区建筑标准设计协作办
公室审定，2002年
5．《地下工程防水技术规范》GB50108－2001
——中华人民共和国建设部2001－07－04批准
应说明的是，混凝土膨胀剂应用技术规范列在GB50119－2003第八章，补偿
收缩混凝土防水工法是YJGF22－92的修改稿。

——编者

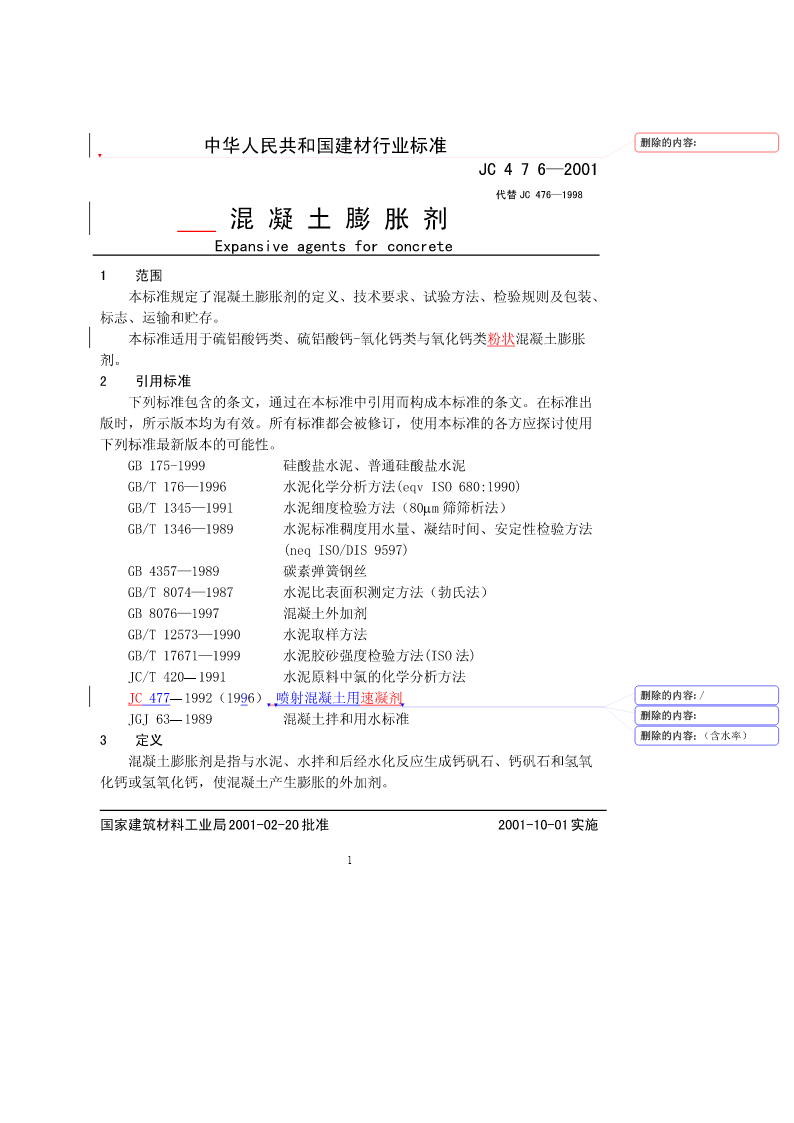

中华人民共和国建材行业标准删除的内容:
JC476—2001

代替JC476—1998

混凝土膨胀剂
Expansiveagentsforconcrete

1范围
本标准规定了混凝土膨胀剂的定义、技术要求、试验方法、检验规则及包装、
标志、运输和贮存。
本标准适用于硫铝酸钙类、硫铝酸钙-氧化钙类与氧化钙类粉状混凝土膨胀
剂。
2引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出
版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用
下列标准最新版本的可能性。
GB175-1999硅酸盐水泥、普通硅酸盐水泥
GB/T176—1996水泥化学分析方法(eqvISO680:1990)
GB/T1345—1991水泥细度检验方法（80μm筛筛析法）
GB/T1346—1989水泥标准稠度用水量、凝结时间、安定性检验方法
(neqISO/DIS9597)
GB4357—1989碳素弹簧钢丝
GB/T8074—1987水泥比表面积测定方法（勃氏法）
GB8076—1997混凝土外加剂
GB/T12573—1990水泥取样方法
GB/T17671—1999水泥胶砂强度检验方法(ISO法)
JC/T420—1991水泥原料中氯的化学分析方法
JC477—1992（1996）喷射混凝土用速凝剂删除的内容:/
JGJ63—1989混凝土拌和用水标准删除的内容:
3定义删除的内容:（含水率）
混凝土膨胀剂是指与水泥、水拌和后经水化反应生成钙矾石、钙矾石和氢氧

化钙或氢氧化钙，使混凝土产生膨胀的外加剂。

国家建筑材料工业局2001-02-20批准2001-10-01实施

1

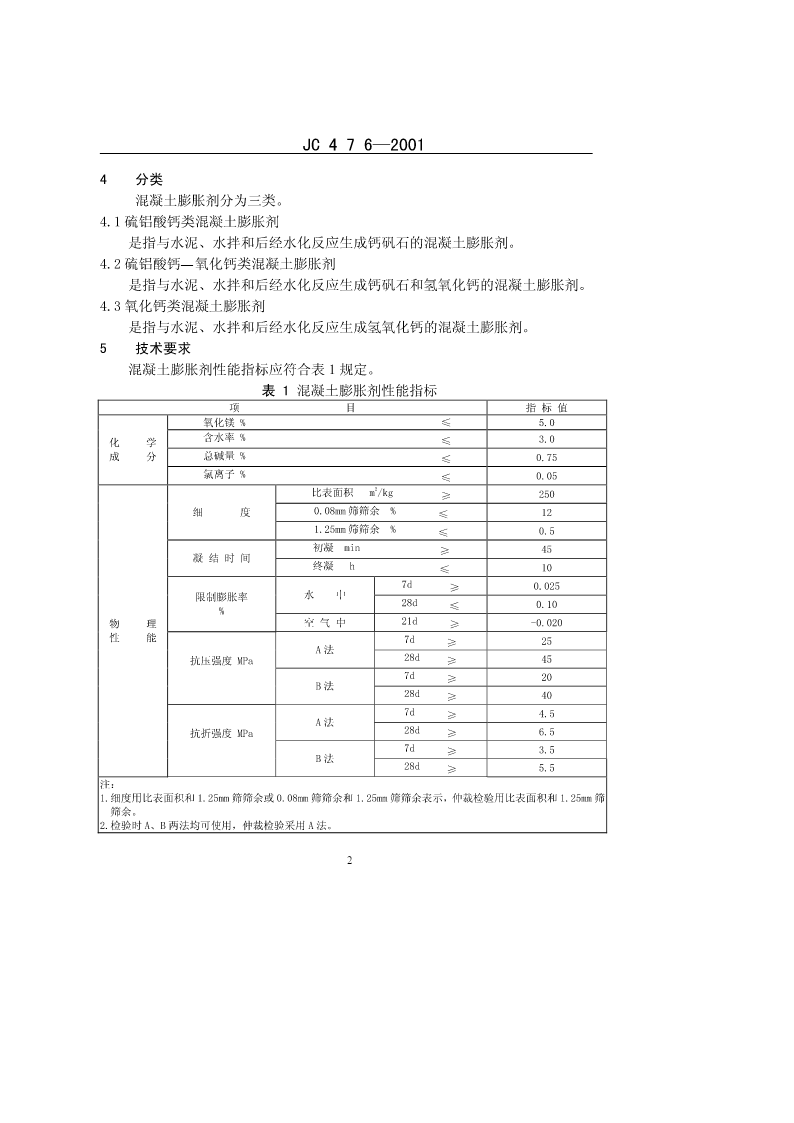

JC476—2001

4分类
混凝土膨胀剂分为三类。
4.1硫铝酸钙类混凝土膨胀剂
是指与水泥、水拌和后经水化反应生成钙矾石的混凝土膨胀剂。
4.2硫铝酸钙—氧化钙类混凝土膨胀剂
是指与水泥、水拌和后经水化反应生成钙矾石和氢氧化钙的混凝土膨胀剂。
4.3氧化钙类混凝土膨胀剂
是指与水泥、水拌和后经水化反应生成氢氧化钙的混凝土膨胀剂。
5技术要求
混凝土膨胀剂性能指标应符合表1规定。
表1混凝土膨胀剂性能指标
项目指标值
氧化镁%≤5.0
化学含水率%≤3.0
成分总碱量%≤0.75
氯离子%≤0.05
2
比表面积m/kg≥250
细度0.08mm筛筛余%≤12
1.25mm筛筛余%≤0.5
初凝min≥45
凝结时间
终凝h≤10
7d≥0.025
限制膨胀率水中
28d0.10
%≤
物理空气中21d≥-0.020
性能7d≥25
A法
抗压强度MPa28d≥45
7d≥20
B法
28d≥40
7d≥4.5
A法
抗折强度MPa28d≥6.5
7d≥3.5
B法
28d≥5.5
注：
1.细度用比表面积和1.25mm筛筛余或0.08mm筛筛余和1.25mm筛筛余表示，仲裁检验用比表面积和1.25mm筛
筛余。
2.检验时A、B两法均可使用，仲裁检验采用A法。

2

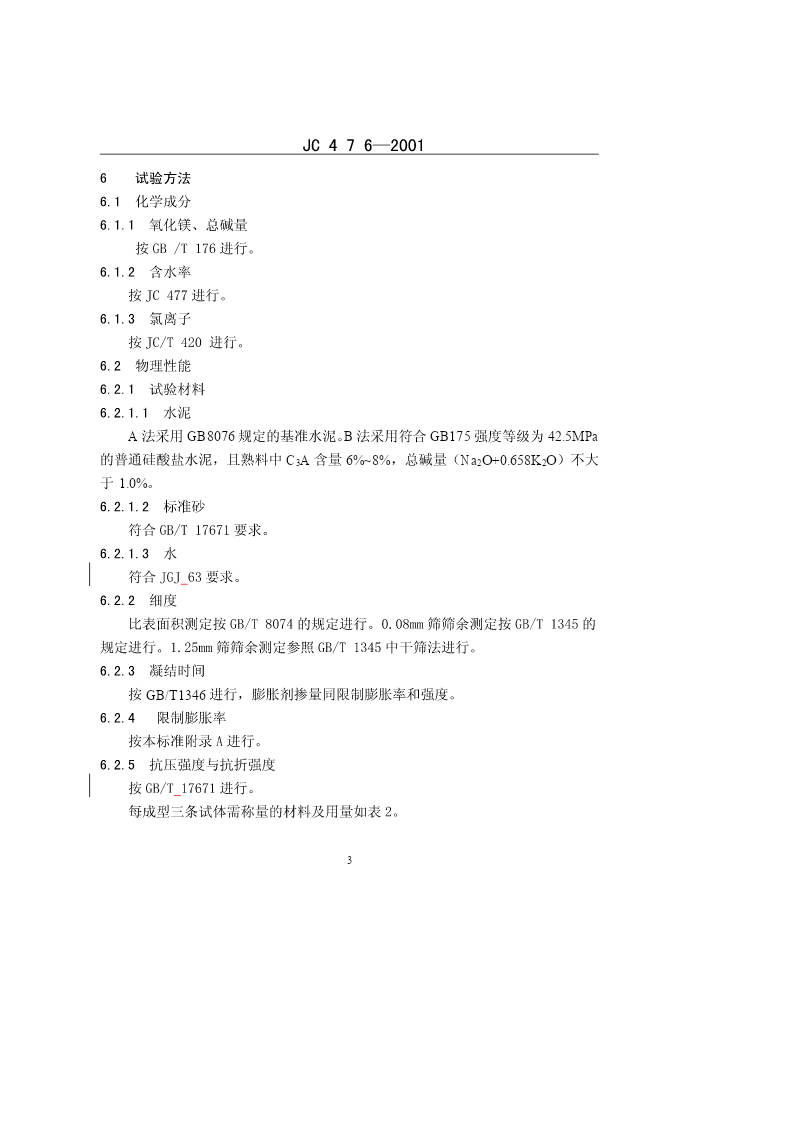

JC476—2001

6试验方法
6.1化学成分
6.1.1氧化镁、总碱量
按GB/T176进行。
6.1.2含水率
按JC477进行。
6.1.3氯离子
按JC/T420进行。
6.2物理性能
6.2.1试验材料
6.2.1.1水泥
A法采用GB8076规定的基准水泥。B法采用符合GB175强度等级为42.5MPa

的普通硅酸盐水泥，且熟料中C3A含量6%~
