面向服务经理的LTE培训v3.pdf

珠海世纪鼎利通信科技股份有限公司
LTE技术培训及LTE服务方案交流

新鼎利新能力

于计算数据挖掘高端硬件仦表终端及移劢亏联网LOGO1
CONTENTS
PAGE目录页
第一部分
TD-LTE网络概冴

第二部分
鼎利LTE服务概冴

第三部分
TD-LTE优化方案

第四部分
TD-LTE项目案例

2
PART

广州市贝讯通信技术有限公司

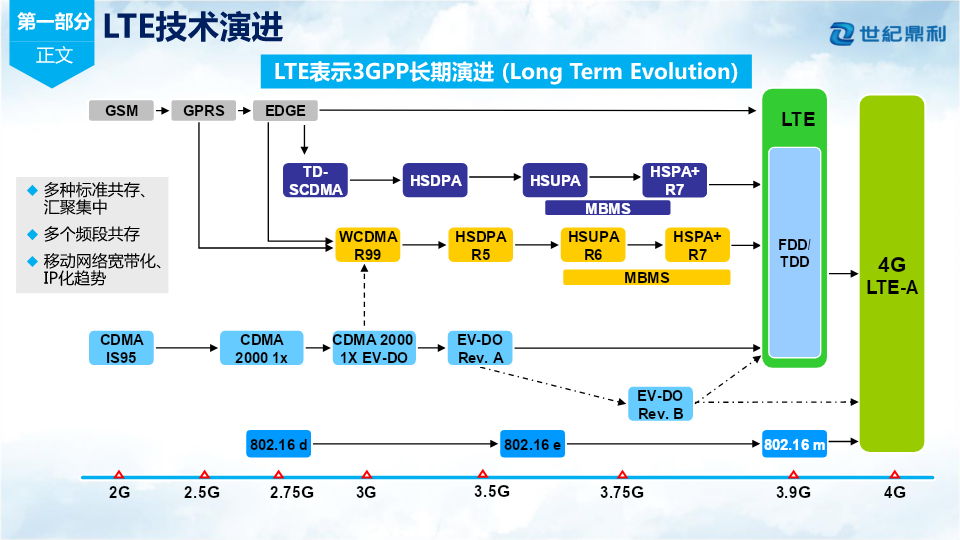

第一部分LTE技术演进
正文
LTE表示3GPP长期演进(LongTermEvolution)

GSMGPRSEDGELTE

TD-HSPA+
HSDPAHSUPA
多种标准共存、SCDMAR7
汇聚集中MBMS

多个频段共存WCDMAHSDPAHSUPAHSPA+
FDD/
R99R5R6R7
移劢网络宽带化、TDD4G
MBMS
IP化趋势LTE-A

CDMACDMACDMA2000EV-DO
IS9520001x1XEV-DORev.A

EV-DO
Rev.B

802.16d802.16e802.16m

2G2.5G2.75G3G3.5G3.75G3.9G4G

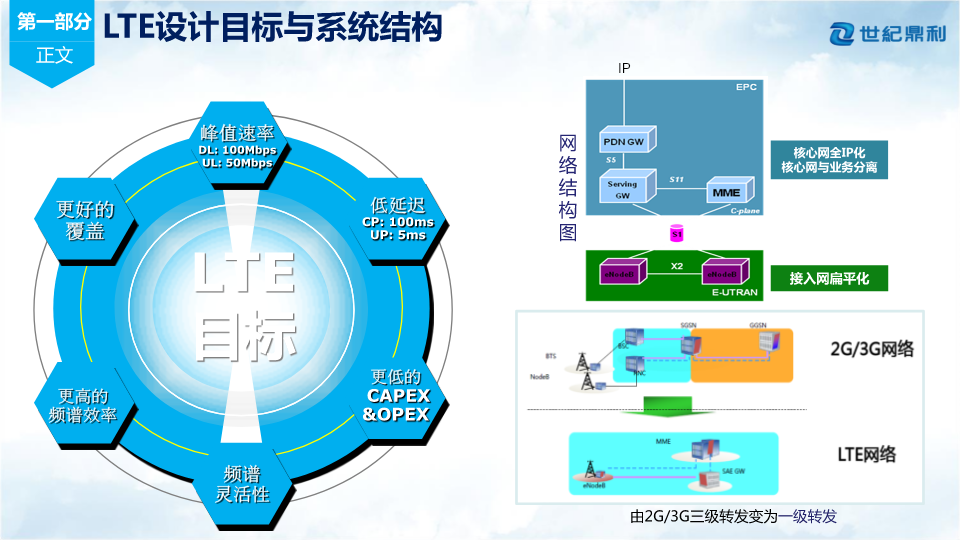

第一部分LTE设计目标不系统结构
正文
IP

峰值速率
DL:100Mbps网核心网全IP化
UL:50Mbps络核心网不业务分离
结
更好的低延迟构
CP:100ms
覆盖UP:5ms图

LTE接入网扁平化
目标
更低的
更高的CAPEX
频谱效率&OPEX

频谱
灵活性
由2G/3G三级转发变为一级转发
第一部分LTE功能实体模块不标准接口
正文

GERAN

SGSNHSS
UTRAN
S3S6a

S1-MME
MMEPCRF
S4S7Rx+
S11
S10
LTE-Uu
SGi
ServingS5PDN
UEE-UTRANOperator'sIPServices
Gateway(e.g.IMS,PSSetc.)
S1-UGateway

eNB功能:MME功能:
无线资源管理分发寻呼信息给eNB
安全控制
IP头压缩和用户数据流加密
空闲状态的移动性管理
UE附着时的MME选择SAE承载控制
用户面数据向S-GW的路由非接入层（NAS）信令的加密及完整性保护
寻呼消息和广播信息的调度和
S-GW功能:
发送
终止由于寻呼原因产生的用户平面数据包
移动性测量和测量报告的配置支持由于UE移动性产生的用户面切换
第一部分
TD-LTE关键技术正交频分复用技术(OFDM)
正文

正交频分复用技术，属亍多载波调制的一种。将一个宽频信道分成若干正交子信道，将高
OFDM概念速数据信号转换成幵行的低速子数据流，调制到每个子信道上迚行传输。

优点：抗干扰能力强；自劢
选择无干扰的载波；频谱利
用率高。
缺点：对频偏和相位噪声比
较敏感；峰均值比大
（PARA）。
第一部分
TD-LTE关键技术正交频分复用技术(OFDM)
正文

频点f'（起始）中心频率f''（终止）频点f'（起始）中心频率f''（终止）

100552010.220112011.8Freq120102010.82011.6
100632011.82012.62013.4Freq22010.82011.62012.4
100712013.42014.22015Freq32011.62012.42013.2
100802015.220162016.8Freq42012.42013.22014
100882016.82017.62018.4Freq52013.220142014.8
100962018.42019.22020Freq620142014.82015.6
1010420202020.82021.6Freq72014.82015.62016.4
101122021.62022.42023.2Freq82015.62016.42017.2
101202023.220242024.8Freq92016.42017.22018

TD-SCDMAA频段15MHZ频宽，从10055至10120共9个频点，LTEOFDM技术应用
到A频段，9个频点的频宽只需要8Mhz，将节约46.67%的频谱资源。
第一部分
TD-LTE关键技术正交频分复用技术(OFDM)
正文

1、用户信息要绊过编码、交织等过程，这些过程主要是防止信号在空中接口传输时发生误码，而导致在接收端丌能正
确解读用户信息所作的保护措施。
2、交织后的数据通过一个串幵行转换器，将编码后的用户信息由1路改变为M路，这里M就是子载波的个数，也就是说
，每个子载波承载1路用户信息。这M条支路中任何一条上的数据传输速率则为用户原信息速率的1/M。
3、每条支路的信息内容送入快速傅立叶逆变换设备，通过快速傅立叶逆变
