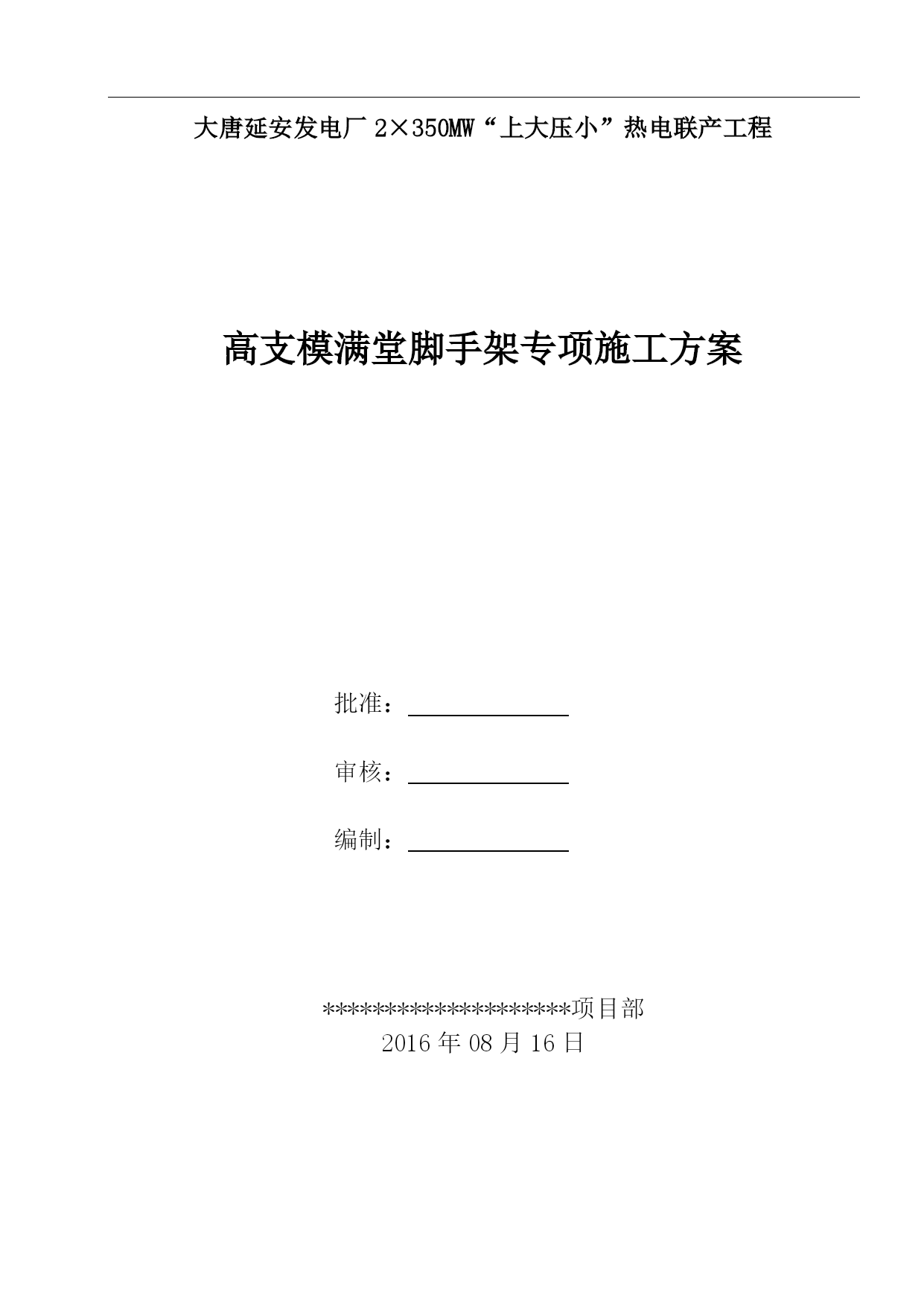

大唐延安发电厂2×350MW“上大压小”热电联产工程

高支模满堂脚手架专项施工方案

批准：

审核：

编制：

********************项目部
2016年08月16日

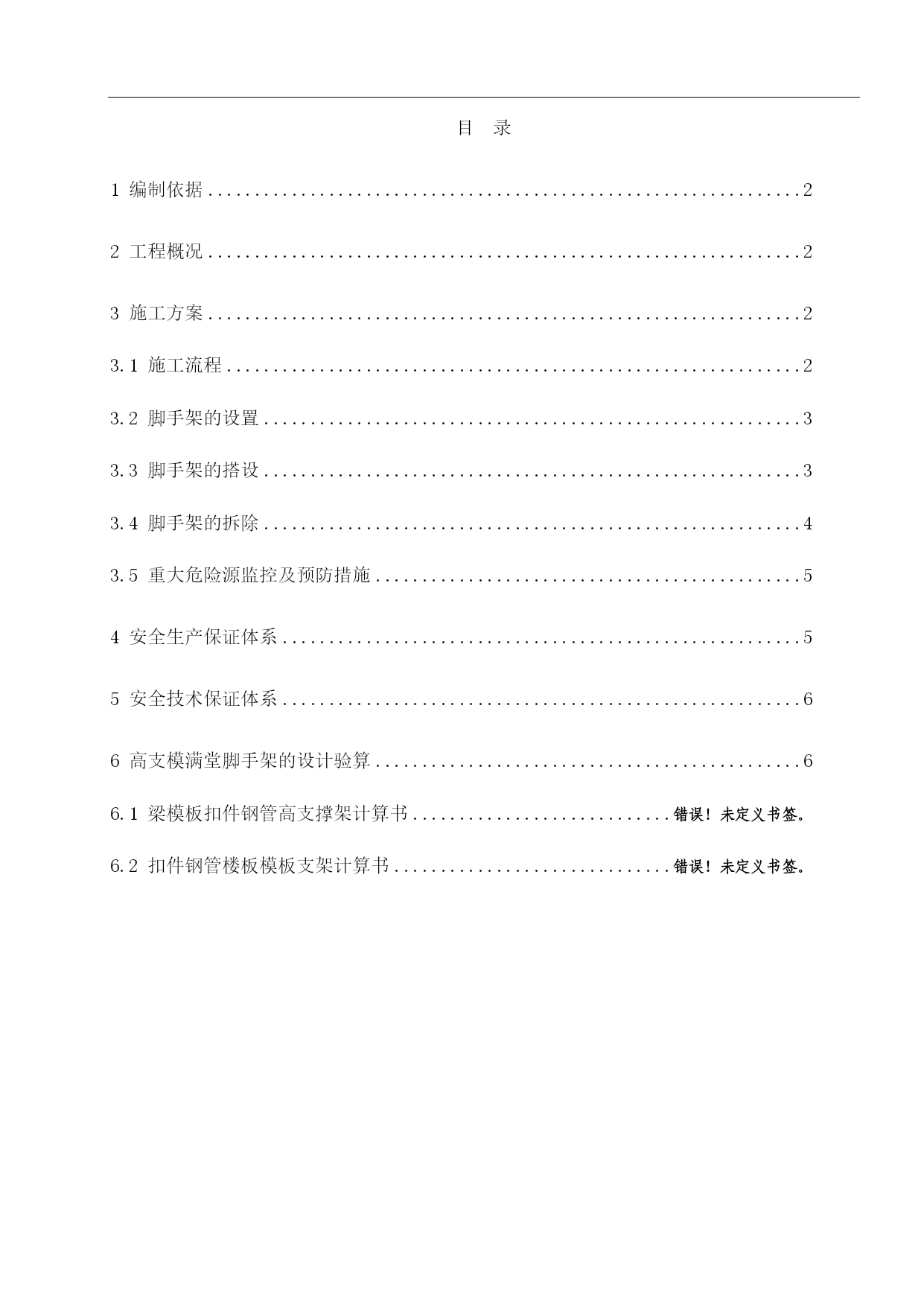

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc359948715"1编制依据 2
HYPERLINK\l"_Toc359948716"2工程概况 2
HYPERLINK\l"_Toc359948717"3施工方案 PAGEREF_Toc359948717\h2
3.HYPERLINK\l"_Toc359948718"1施工流程 PAGEREF_Toc359948718\h2
HYPERLINK\l"_Toc359948719"3.2脚手架的设置 3
HYPERLINK\l"_Toc359948720"3.3脚手架的搭设 3
3.HYPERLINK\l"_Toc359948721"4脚手架的拆除 PAGEREF_Toc359948721\h4
HYPERLINK\l"_Toc359948722"3.5重大危险源监控及预防措施 PAGEREF_Toc359948722\h5
HYPERLINK\l"_Toc359948723"4安全生产保证体系 PAGEREF_Toc359948723\h5
HYPERLINK\l"_Toc359948724"5安全技术保证体系 PAGEREF_Toc359948724\h6
HYPERLINK\l"_Toc359948725"6高支模满堂脚手架的设计验算 PAGEREF_Toc359948725\h6
6.1HYPERLINK\l"_Toc359948726"梁模板扣件钢管高支撑架计算书 PAGEREF_Toc359948726\h错误！未定义书签。
6.2HYPERLINK\l"_Toc359948727"扣件钢管楼板模板支架计算书 PAGEREF_Toc359948727\h错误！未定义书签。

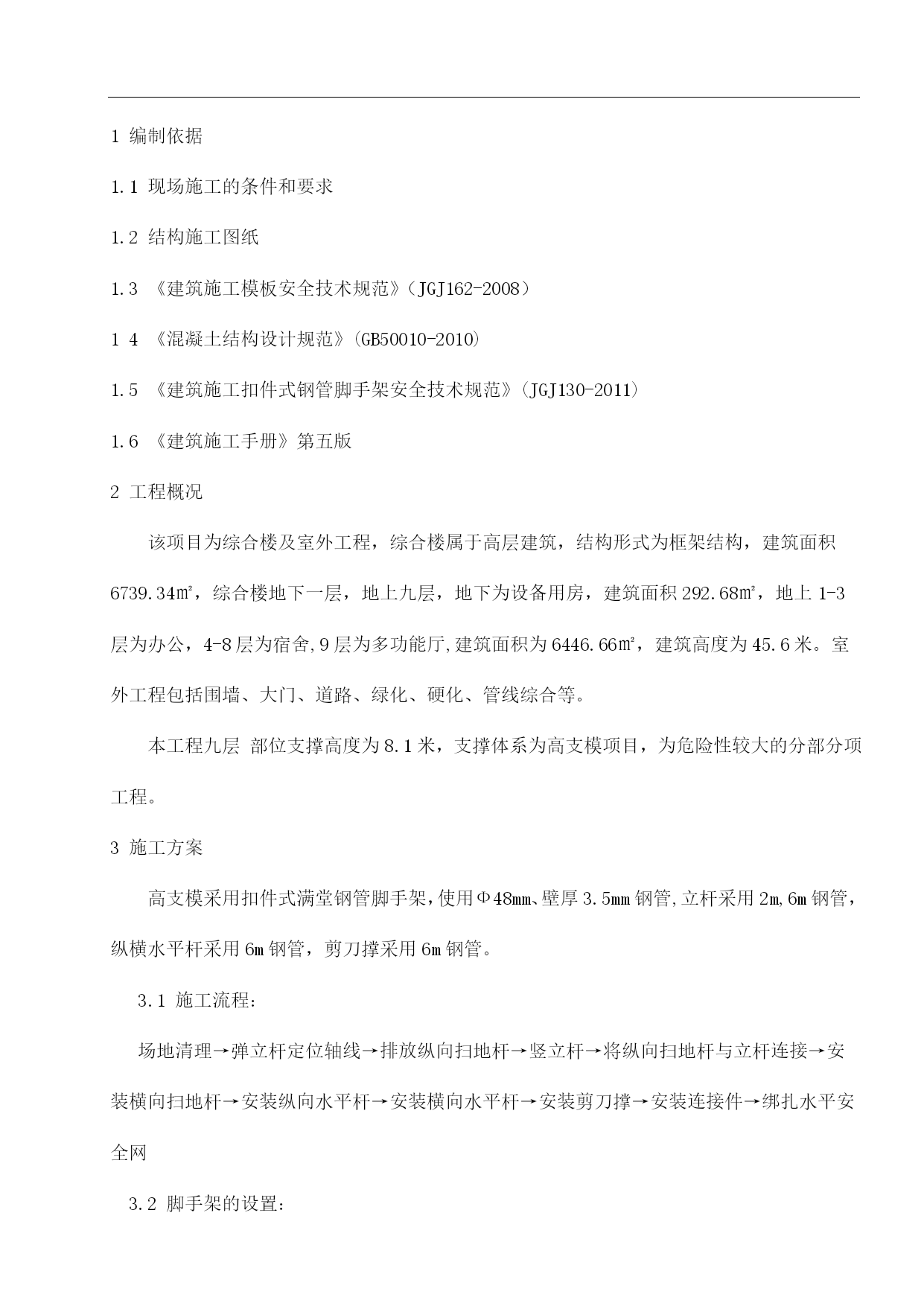

1编制依据
1.1现场施工的条件和要求
1.2结构施工图纸
1.3《建筑施工模板安全技术规范》（JGJ162-2008）
14《混凝土结构设计规范》(GB50010-2010)
1.5《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)
1.6《建筑施工手册》第五版
2工程概况
该项目为综合楼及室外工程，综合楼属于高层建筑，结构形式为框架结构，建筑面积6739.34㎡，综合楼地下一层，地上九层，地下为设备用房，建筑面积292.68㎡，地上1-3层为办公，4-8层为宿舍,9层为多功能厅,建筑面积为6446.66㎡，建筑高度为45.6米。室外工程包括围墙、大门、道路、绿化、硬化、管线综合等。
本工程九层部位支撑高度为8.1米，支撑体系为高支模项目，为危险性较大的分部分项工程。
3施工方案
高支模采用扣件式满堂钢管脚手架，使用Ф48mm、壁厚3.5mm钢管,立杆采用2m,6m钢管，纵横水平杆采用6m钢管，剪刀撑采用6m钢管。
3.1施工流程：
场地清理→弹立杆定位轴线→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆连接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连接件→绑扎水平安全网
3.2脚手架的设置：

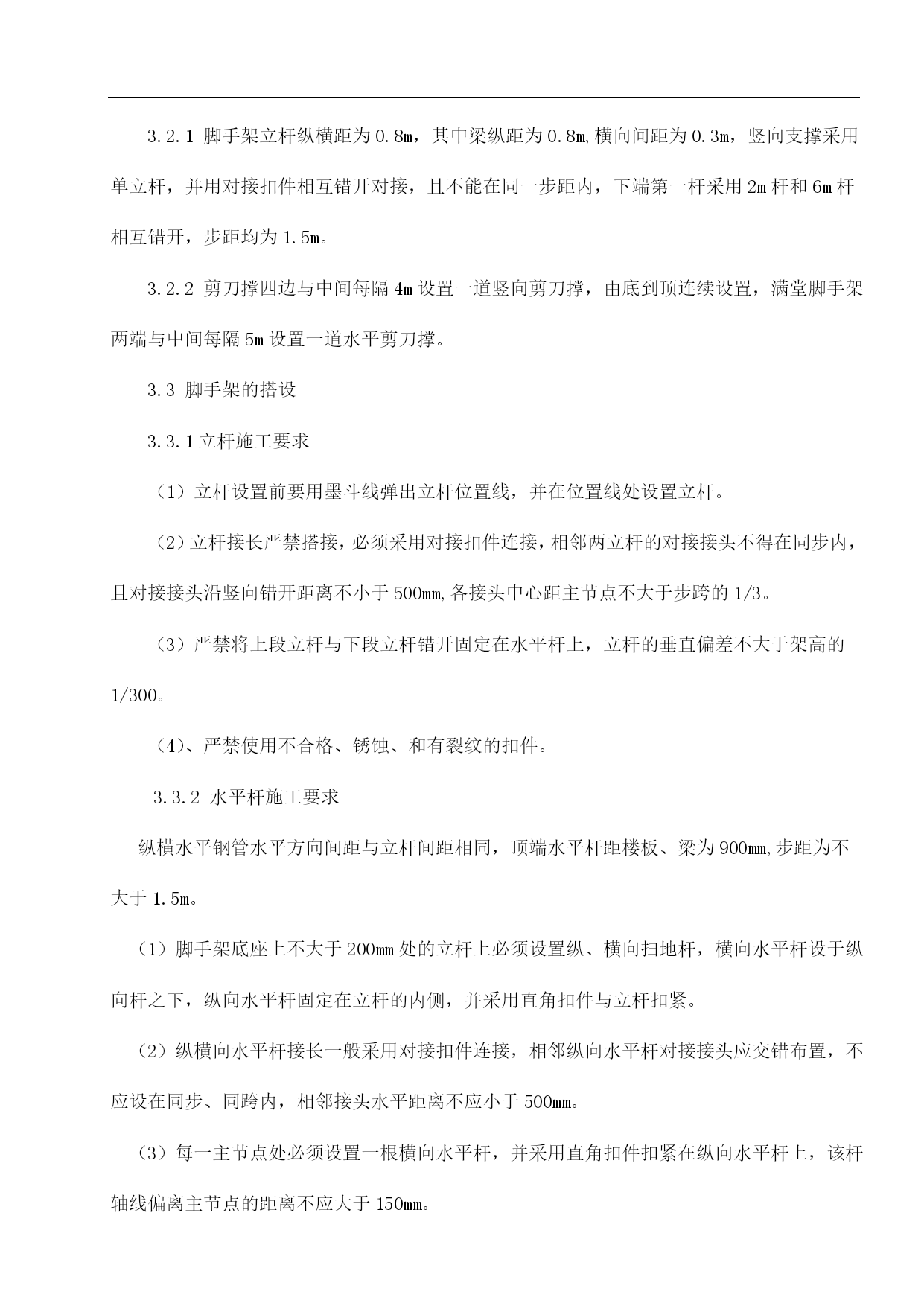

3.2.1脚手架立杆纵横距为0.8m，其中梁纵距为0.8m,横向间距为0.3m，竖向支撑采用单立杆，并用对接扣件相互错开对接，且不能在同一步距内，下端第一杆采用2m杆和6m杆相互错开，步距均为1.5m。
3.2.2剪刀撑四边与中间每隔4m设置一道竖向剪刀撑，由底到顶连续设置，满堂脚手架两端与中间每隔5m设置一道水平剪刀撑。
3.3脚手架的搭设
3.3.1立杆施工要求
（1）立杆设置前要用墨斗线弹出立杆位置线，并在位置线处设置立杆。
（2）立杆接长严禁搭接，必须采用对接扣件连接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开距离不小于500mm,各接头中心距主节点不大于步跨的1/3。
（3）严禁将上段立杆与下段立杆错开固定在水平杆上，立杆的垂直偏差不大于架高的1/300。
（4）、严禁使用不合格、锈蚀、和有裂纹的扣件。
3.3.2水平杆施工要求
纵横水平钢管水平方向间距与立杆间距相同，顶端水平杆距楼板、梁为900mm,步距为不大于1.5m。

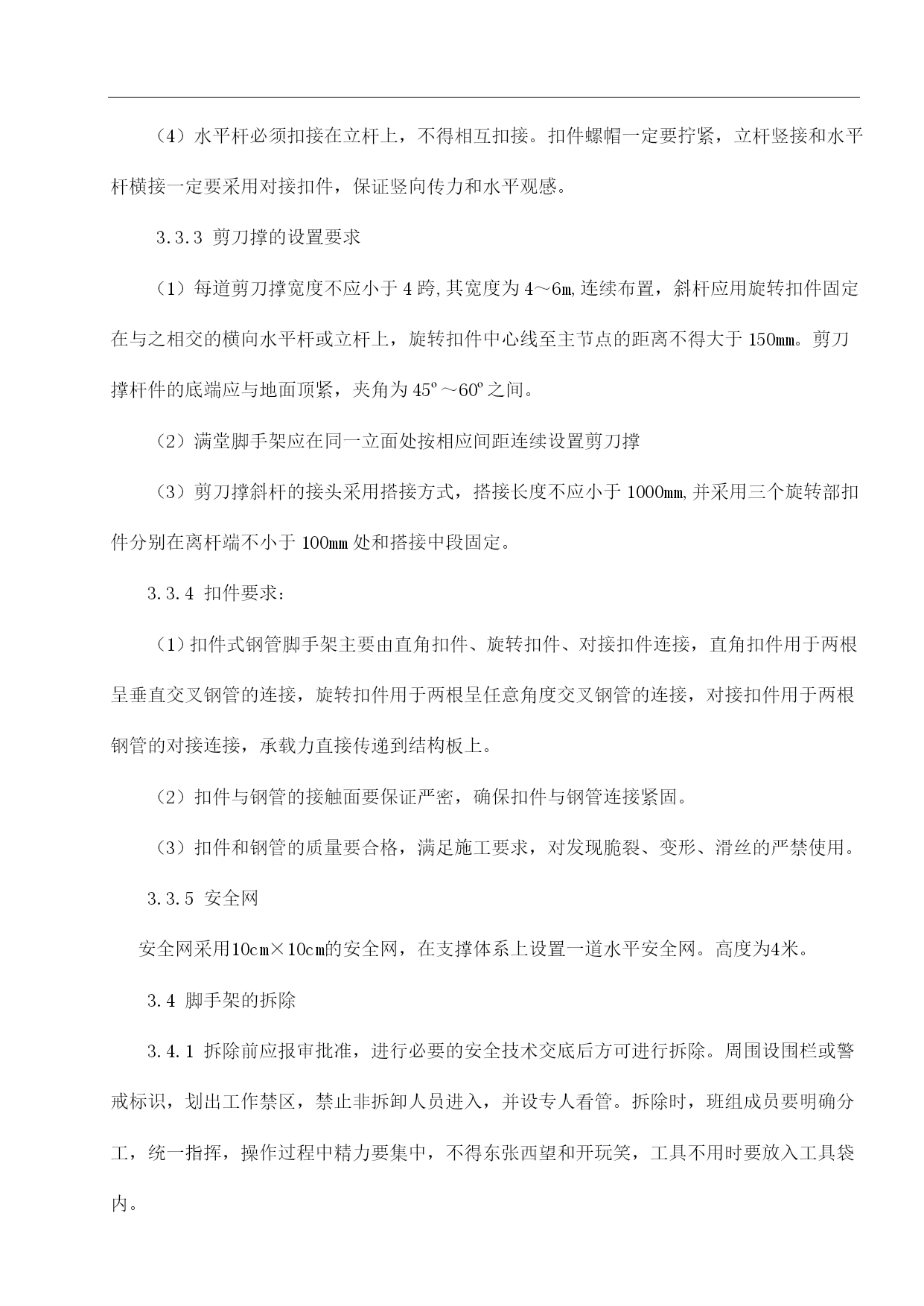

（1）脚手架底座上不大于200mm处的立杆上必须设置纵、横向扫地杆，横向水平杆设于纵向杆之下，纵向水平杆固定在立杆的内侧，并采用直角扣件与立杆扣紧。（2）纵横向水平杆接长一般采用对接扣件连接，相邻纵向水平杆对接接头应交错布置，不应设
