机电工程管理与实务1电子教案.ppt

一级建造师
---机电工程管理与实务

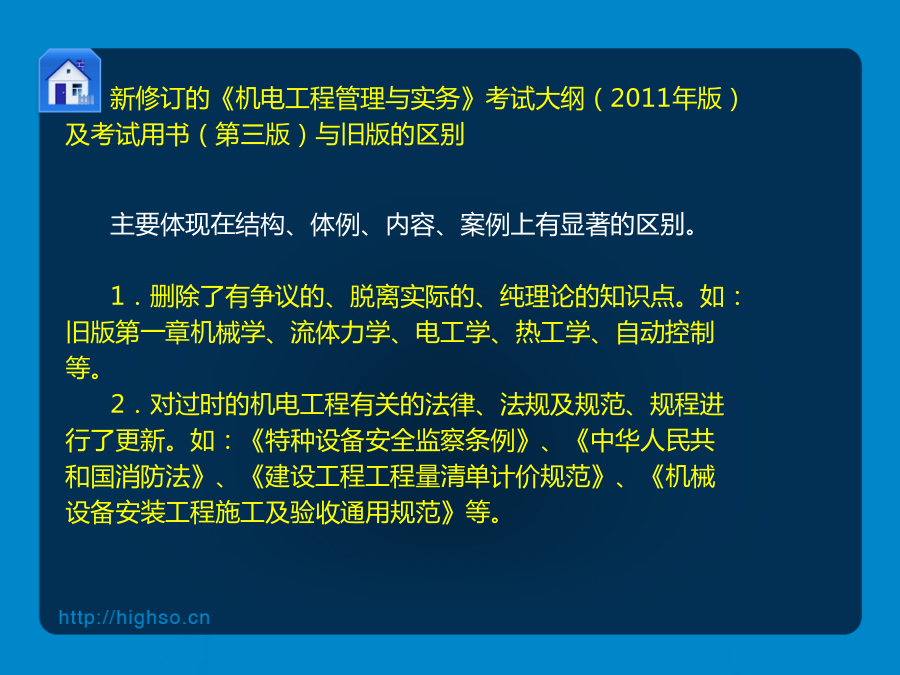

精讲通关新修订的《机电工程管理与实务》考试大纲（2011年版）及考试用书（第三版）与旧版的区别

主要体现在结构、体例、内容、案例上有显著的区别。

1．删除了有争议的、脱离实际的、纯理论的知识点。如：旧版第一章机械学、流体力学、电工学、热工学、自动控制等。

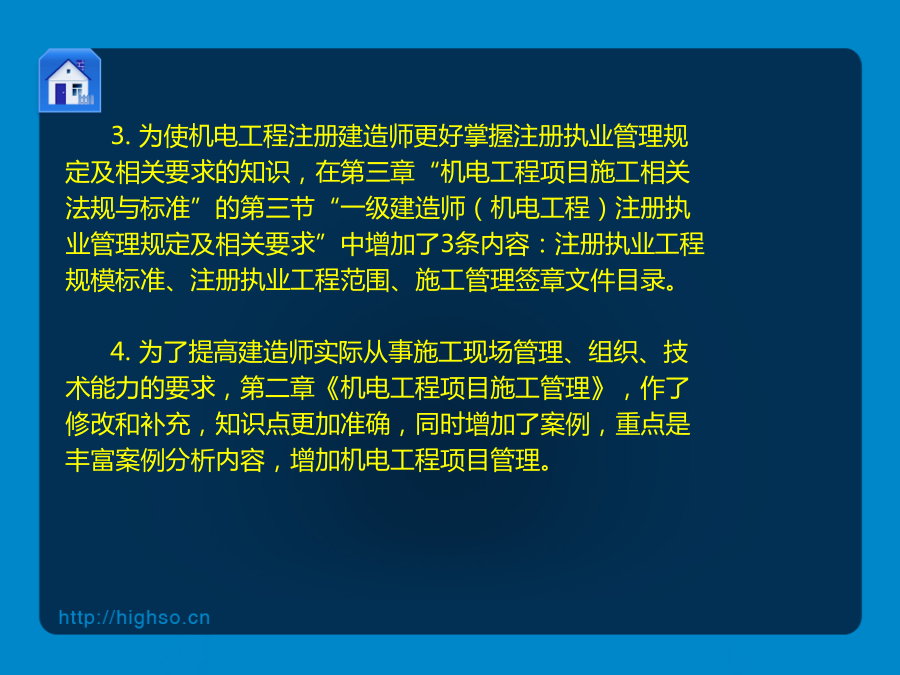

2．对过时的机电工程有关的法律、法规及规范、规程进行了更新。如：《特种设备安全监察条例》、《中华人民共和国消防法》、《建设工程工程量清单计价规范》、《机械设备安装工程施工及验收通用规范》等。3.为使机电工程注册建造师更好掌握注册执业管理规定及相关要求的知识，在第三章“机电工程项目施工相关法规与标准”的第三节“一级建造师（机电工程）注册执业管理规定及相关要求”中增加了3条内容：注册执业工程规模标准、注册执业工程范围、施工管理签章文件目录。

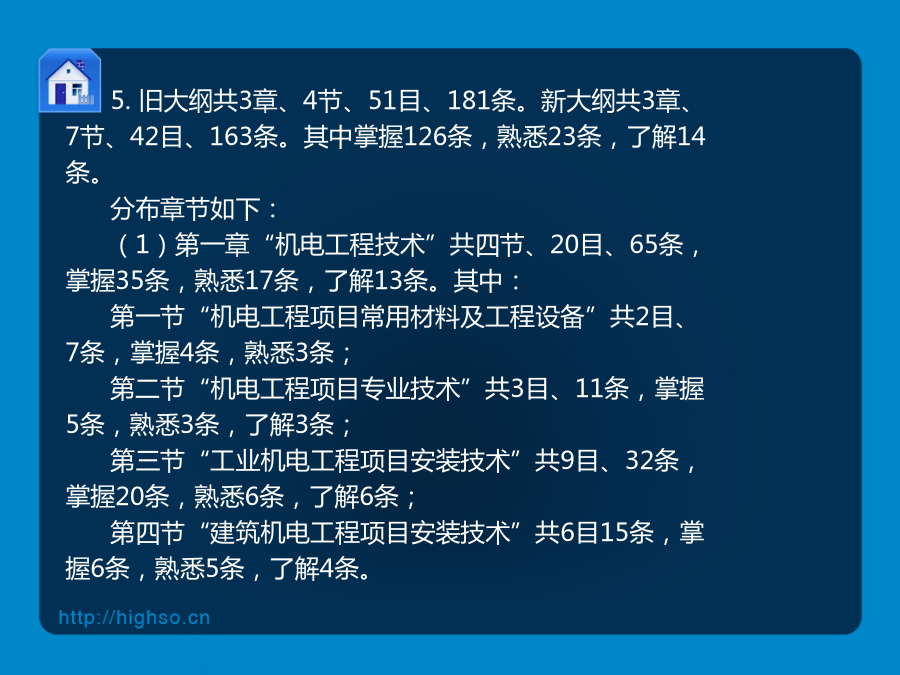

4.为了提高建造师实际从事施工现场管理、组织、技术能力的要求，第二章《机电工程项目施工管理》，作了修改和补充，知识点更加准确，同时增加了案例，重点是丰富案例分析内容，增加机电工程项目管理。5.旧大纲共3章、4节、51目、181条。新大纲共3章、7节、42目、163条。其中掌握126条，熟悉23条，了解14条。
分布章节如下：
（1）第一章“机电工程技术”共四节、20目、65条，掌握35条，熟悉17条，了解13条。其中：
第一节“机电工程项目常用材料及工程设备”共2目、7条，掌握4条，熟悉3条；
第二节“机电工程项目专业技术”共3目、11条，掌握5条，熟悉3条，了解3条；
第三节“工业机电工程项目安装技术”共9目、32条，掌握20条，熟悉6条，了解6条；
第四节“建筑机电工程项目安装技术”共6目15条，掌握6条，熟悉5条，了解4条。1H412020起重技术

在机电设备安装工程中，起重技术是一项极为重要的技术。随着我国工程建设向标准化、工厂化、大型化、集成化方向发展。设备吊装的重量越来越重，高度越来越高，难度越来越大，一个大型设备的吊装，往往是制约工程的进度、经济和安全的关键；同时，也展示安装企业的技术能力和装备能力。本目的重点是：掌握起重机械的使用要求、吊具的选用原则，熟悉常用吊装方案的选用原则，了解起重吊装作业的稳定性。
1H412021掌握起重机械的使用要求

起重技术的基础是起重机械，科学、合理选择使用起重机械是保证设备安装工程安全顺利进行的前提。本条主要知识点是：起重机械的分类、使用范围及基本参数，流动式起重机的选用（包括使用特点、起重机的特性曲线及选用步骤）。
一、起重机械的分类、使用范围及基本参数

（一）起重机械的分类
1．按起重性质可分为：简单起重机具：如千斤顶（齿条、螺旋、液压）、滑轮组、葫芦（手动、电动）、卷扬机（手动、电动、液动）、悬挂单轨等；起重机：机电工程常用的起重机有流动式起重机、塔式起重机、桅杆式起重机。
2．按结构形式可分为：桥架式（桥式起重机、门式起重机）；缆索式；臂架式（自行式、塔式、门座式、铁路式、浮船式、桅杆式起重机）。
（二）起重机械使用范围

1．流动式起重机：适用于单件重量大的大、中型设备、构件的吊装，作业周期短。
2．塔式起重机：适用于在范围内数量多，而每一单件重量较小的构件、设备（设施）的吊装，作业周期长。3．桅杆式起重机：主要适用于某些特重、特高和场地受到特殊限制的吊装。
（三）起重机选用的基本参数
主要有载荷、额定起重量、最大幅度、最大起升高度等，这些参数是制定吊装技术方案的重要依据。

1．载荷
（1）动载荷。起重机在吊装重物运动的过程中，要产生惯性载荷，习惯上把这个惯性载荷称为动载荷。在起重工程中，以动载系数计入其影响。一般取动载系数K1=1.1。（2）不均衡载荷。在多分支（多台起重机、多套滑轮组、多根吊索等）共同抬吊一个重物时，由于存在工作不同步的因素，各分支往往不能完全按设定比例承担载荷。在起重工程中，以不均衡载荷系数计入其影响。一般取不均衡载荷系数K2=1.1～1.2。（注意：对于多台起重机共同抬吊设备，由于存在工作不同步而超载的现象，单纯考虑不均衡载荷系数K2是不够的，还必须根据工艺过程进行具体分析，采取相应措施。）
（3）计算载荷。在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为吊装计算和索、吊具设置的依据。计算载荷的一般公式为：
Qj=K1K2Q（1H412021-1）
式中Qj——计算载荷；
Q——设备及索吊具重量的总和。
2．额定起重量
在确定回转半径和起升高度后，起重机能安全起吊的重量。额定起重量应大于计算载荷。

3．最大幅度
起重机的最大吊装回转半径，即额定起重量条件下的吊装回转半径。4．最大起升高度

起重机吊臂顶端滑轮的高度：
H＞h1+h2+h3+h4（1H412021-2）

式中H——起
