东方帝景样板方案
湖南省地质建设工程（集团）总公司韶山恒源房产东方帝景小区工程

PAGE\*MERGEFORMAT15

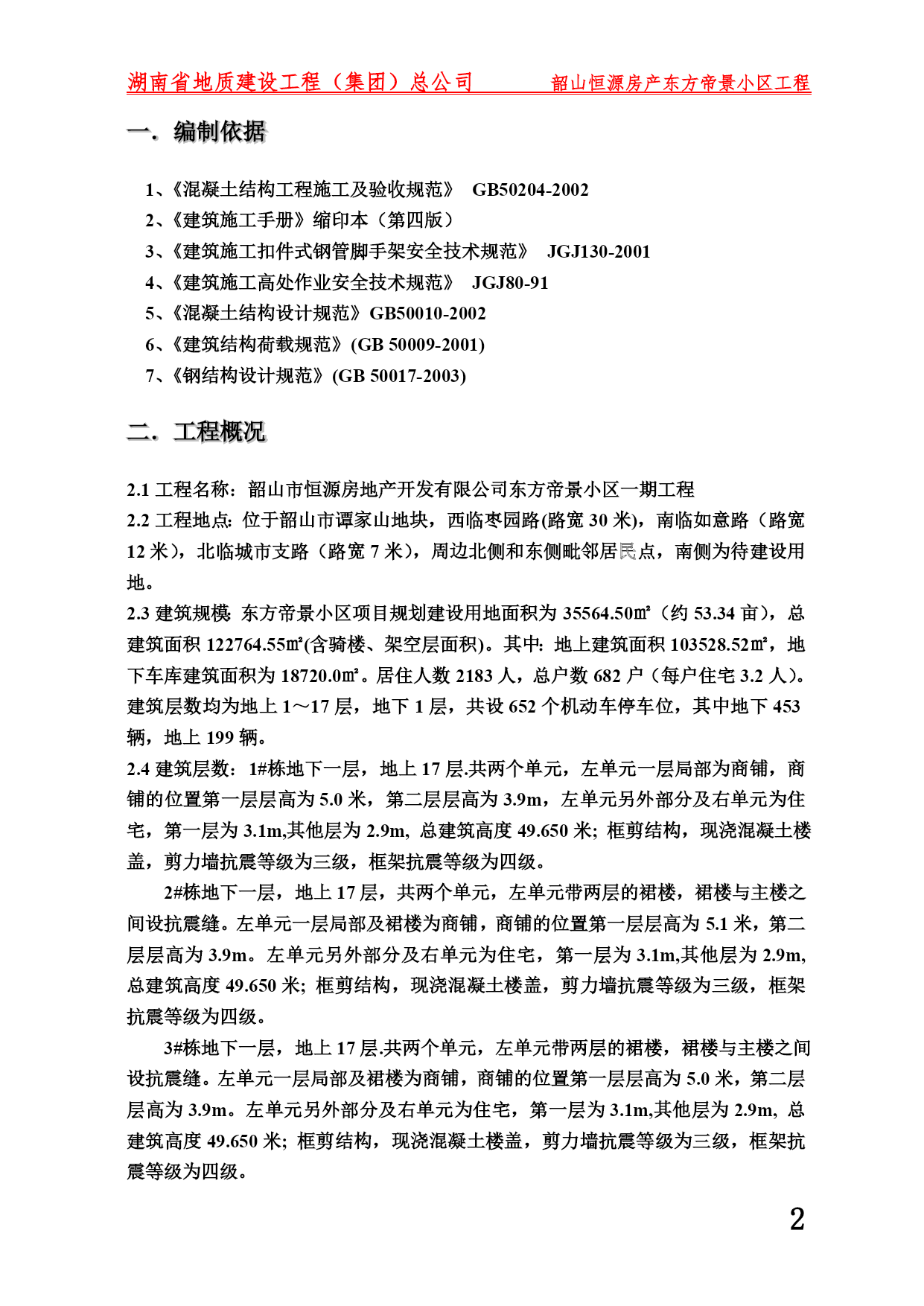

一．编制依据
1、《混凝土结构工程施工及验收规范》GB50204-20022、《建筑施工手册》缩印本（第四版）3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20014、《建筑施工高处作业安全技术规范》JGJ80-915、《混凝土结构设计规范》GB50010-20026、《建筑结构荷载规范》(GB50009-2001)7、《钢结构设计规范》(GB50017-2003)
二．工程概况
2.1工程名称：韶山市恒源房地产开发有限公司东方帝景小区一期工程
2.2工程地点：位于韶山市谭家山地块，西临枣园路(路宽30米)，南临如意路（路宽12米），北临城市支路（路宽7米），周边北侧和东侧毗邻居民点，南侧为待建设用地。
2.3建筑规模：东方帝景小区项目规划建设用地面积为35564.50㎡（约53.34亩），总建筑面积122764.55㎡(含骑楼、架空层面积)。其中：地上建筑面积103528.52㎡，地下车库建筑面积为18720.0㎡。居住人数2183人，总户数682户（每户住宅3.2人）。建筑层数均为地上1～17层，地下1层，共设652个机动车停车位，其中地下453辆，地上199辆。
2.4建筑层数：1#栋地下一层，地上17层.共两个单元，左单元一层局部为商铺，商铺的位置第一层层高为5.0米，第二层层高为3.9m，左单元另外部分及右单元为住宅，第一层为3.1m,其他层为2.9m,总建筑高度49.650米;框剪结构，现浇混凝土楼盖，剪力墙抗震等级为三级，框架抗震等级为四级。
2#栋地下一层，地上17层，共两个单元，左单元带两层的裙楼，裙楼与主楼之间设抗震缝。左单元一层局部及裙楼为商铺，商铺的位置第一层层高为5.1米，第二层层高为3.9m。左单元另外部分及右单元为住宅，第一层为3.1m,其他层为2.9m,总建筑高度49.650米;框剪结构，现浇混凝土楼盖，剪力墙抗震等级为三级，框架抗震等级为四级。
3#栋地下一层，地上17层.共两个单元，左单元带两层的裙楼，裙楼与主楼之间设抗震缝。左单元一层局部及裙楼为商铺，商铺的位置第一层层高为5.0米，第二层层高为3.9m。左单元另外部分及右单元为住宅，第一层为3.1m,其他层为2.9m,总建筑高度49.650米;框剪结构，现浇混凝土楼盖，剪力墙抗震等级为三级，框架抗震等级为四级。
4#栋:无地下室，左单元地上16层，两层商铺层高分别为5.5米，4.1米，14层住宅，层高2.9米，总建筑高度50.35米；右单元地上17层，一层商铺，层高5.1米，16层住宅，层高2.9米，总建筑高度51.650米;于4-15轴与4-16轴之间设抗震缝分为两单元；框剪结构，现浇混凝土楼盖，剪力墙抗震等级为三级，框架抗震等级为四级。

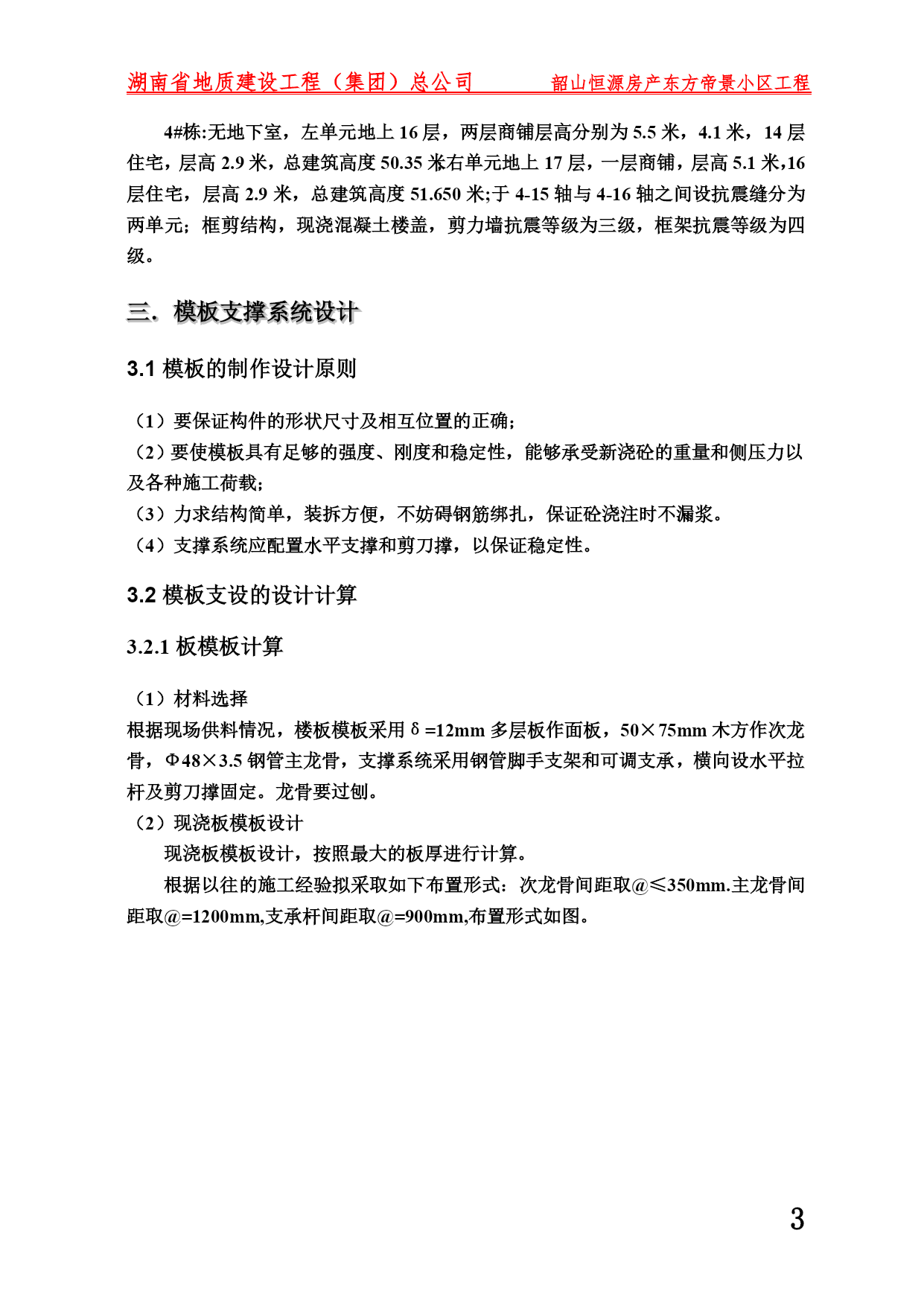

三．模板支撑系统设计
3.1模板的制作设计原则
（1）要保证构件的形状尺寸及相互位置的正确；
（2）要使模板具有足够的强度、刚度和稳定性，能够承受新浇砼的重量和侧压力以及各种施工荷载；
（3）力求结构简单，装拆方便，不妨碍钢筋绑扎，保证砼浇注时不漏浆。
（4）支撑系统应配置水平支撑和剪刀撑，以保证稳定性。
3.2模板支设的设计计算
3.2.1板模板计算
（1）材料选择
根据现场供料情况，楼板模板采用δ=12mm多层板作面板，50×75mm木方作次龙骨，Ф48×3.5钢管主龙骨，支撑系统采用钢管脚手支架和可调支承，横向设水平拉杆及剪刀撑固定。龙骨要过刨。
（2）现浇板模板设计
现浇板模板设计，按照最大的板厚进行计算。

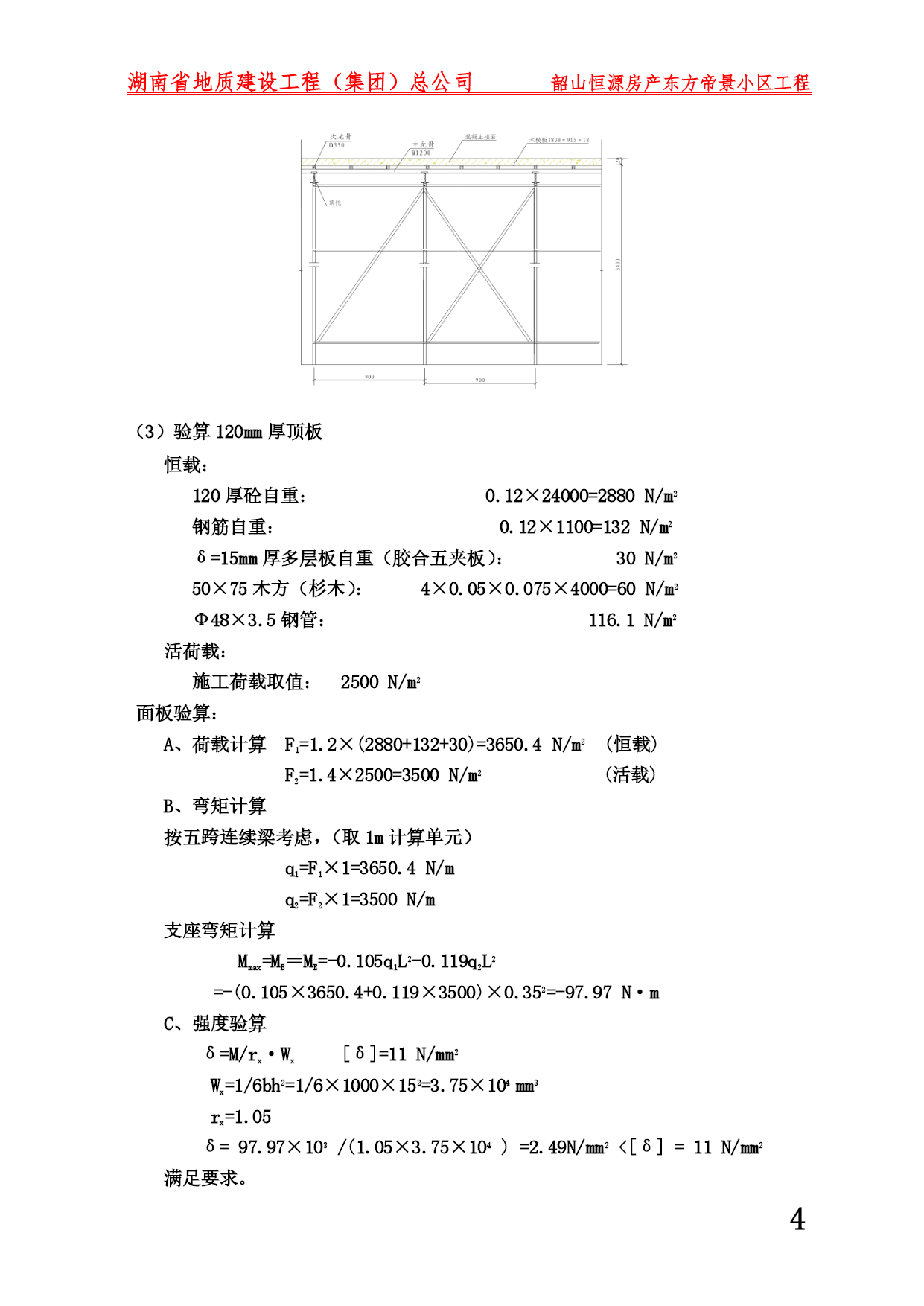

根据以往的施工经验拟采取如下布置形式：次龙骨间距取@≤350mm.主龙骨间距取@=1200mm,支承杆间距取@=900mm,布置形式如图。

（3）验算120mm厚顶板
恒载：
120厚砼自重：0.12×24000=2880N/m2
钢筋自重：0.12×1100=132N/m2
δ=15mm厚多层板自重（胶合五夹板）：30N/m2
50×75木方（杉木）：4×0.05×0.075×4000=60N/m2
Ф48×3.5钢管：116.1N/m2
活荷载：
施工荷载取值：2500N/m2

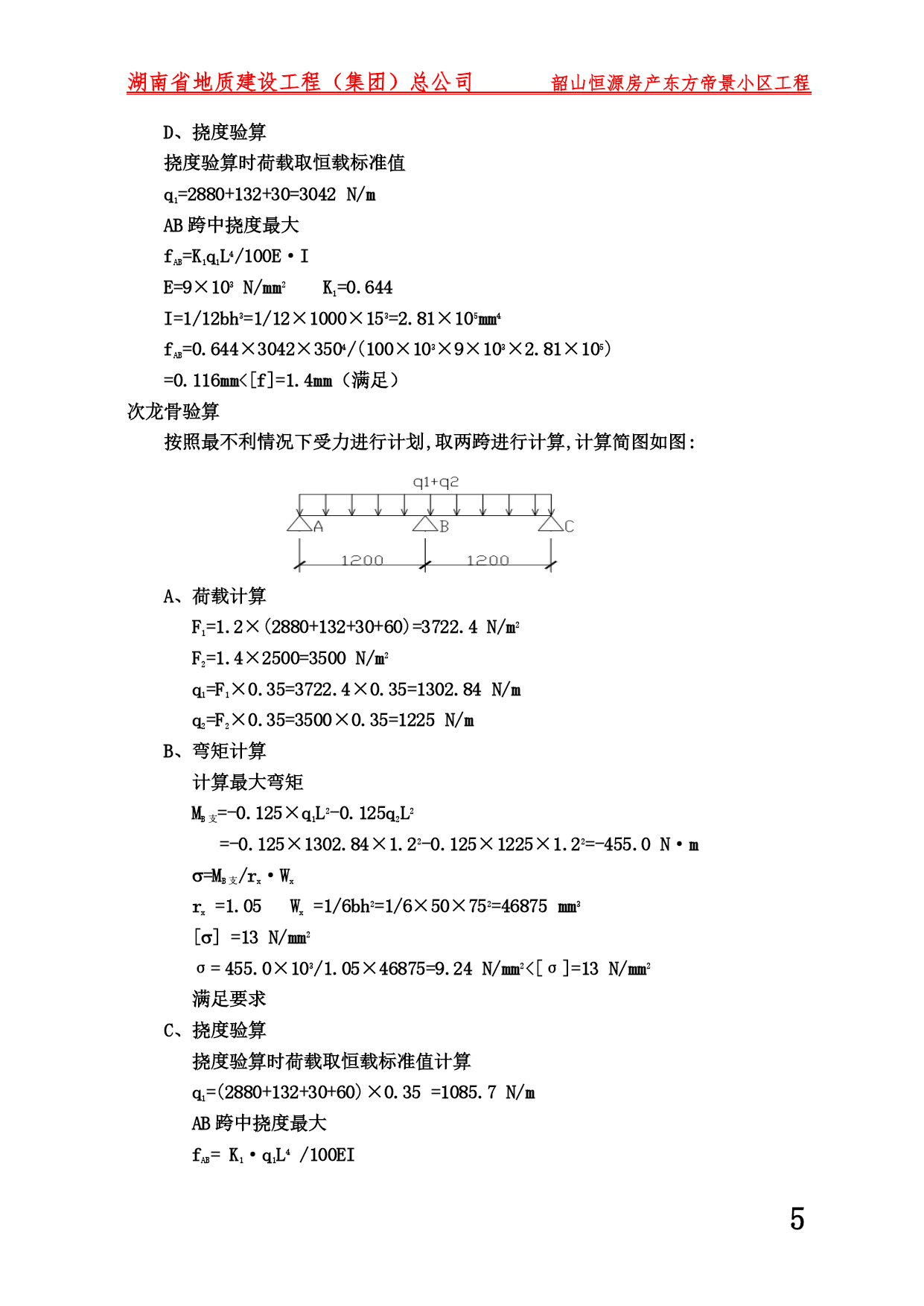

面板验算：
A、荷载计算F1=1.2×(2880+132+30)=3650.4N/m2(恒载)
F2=1.4×2500=3500N/m2(活载)
B、弯矩计算
按五跨连续梁考虑，（取1m计算单元）
q1=F1×1=3650.4N/m
q2=F2×1=3500N/m
支座弯矩计算
Mmax=MB＝ME=-0.105q1L2-0.119q2L2
=-(0.105×3650.4+0.119×3500)×0.352=-97.97N·m
C、强度验算
δ=M/rx·Wx[δ]=1
