最近十年初中应用物理知识竞赛题分类解析专题16--电压与电阻
一．选择题

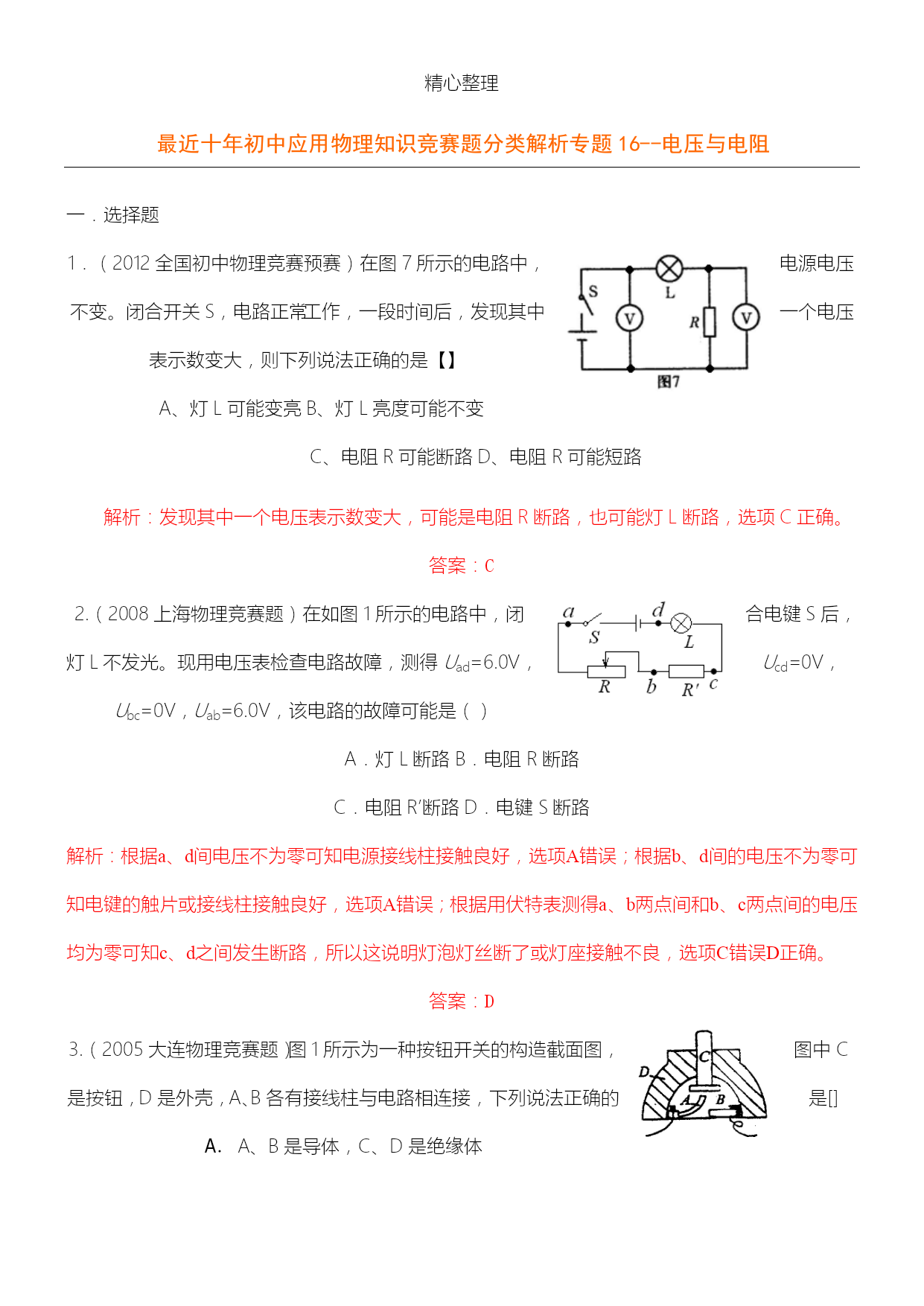

1．（2012全国初中物理竞赛预赛）在图7所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则下列说法正确的是【】
A、灯L可能变亮B、灯L亮度可能不变
C、电阻R可能断路D、电阻R可能短路
解析：发现其中一个电压表示数变大，可能是电阻R断路，也可能灯L断路，选项C正确。
答案：C
2.（2008上海物理竞赛题）在如图1所示的电路中，闭合电键S后，灯L不发光。现用电压表检查电路故障，测得Uad=6.0V，Ucd=0V，Ubc=0V，Uab=6.0V，该电路的故障可能是（）
A．灯L断路B．电阻R断路
C．电阻R’断路D．电键S断路
解析：根据a、d间电压不为零可知电源接线柱接触良好，选项A错误；根据b、d间的电压不为零可知电键的触片或接线柱接触良好，选项A错误；根据用伏特表测得a、b两点间和b、c两点间的电压均为零可知c、d之间发生断路，所以这说明灯泡灯丝断了或灯座接触不良，选项C错误D正确。
答案：D
3.（2005大连物理竞赛题）图1所示为一种按钮开关的构造截面图，图中C是按钮，D是外壳，A、B各有接线柱与电路相连接，下列说法正确的是[]
A、B是导体，C、D是绝缘体
A、B、C是导体，D是绝缘体
C．.C、D是导体，A、B是绝缘体
D．.A、B、D是导体，C是绝缘体
答案：A
解析：按钮、外壳必须是绝缘体，接线柱AB必须是导体，所以选项A正确。

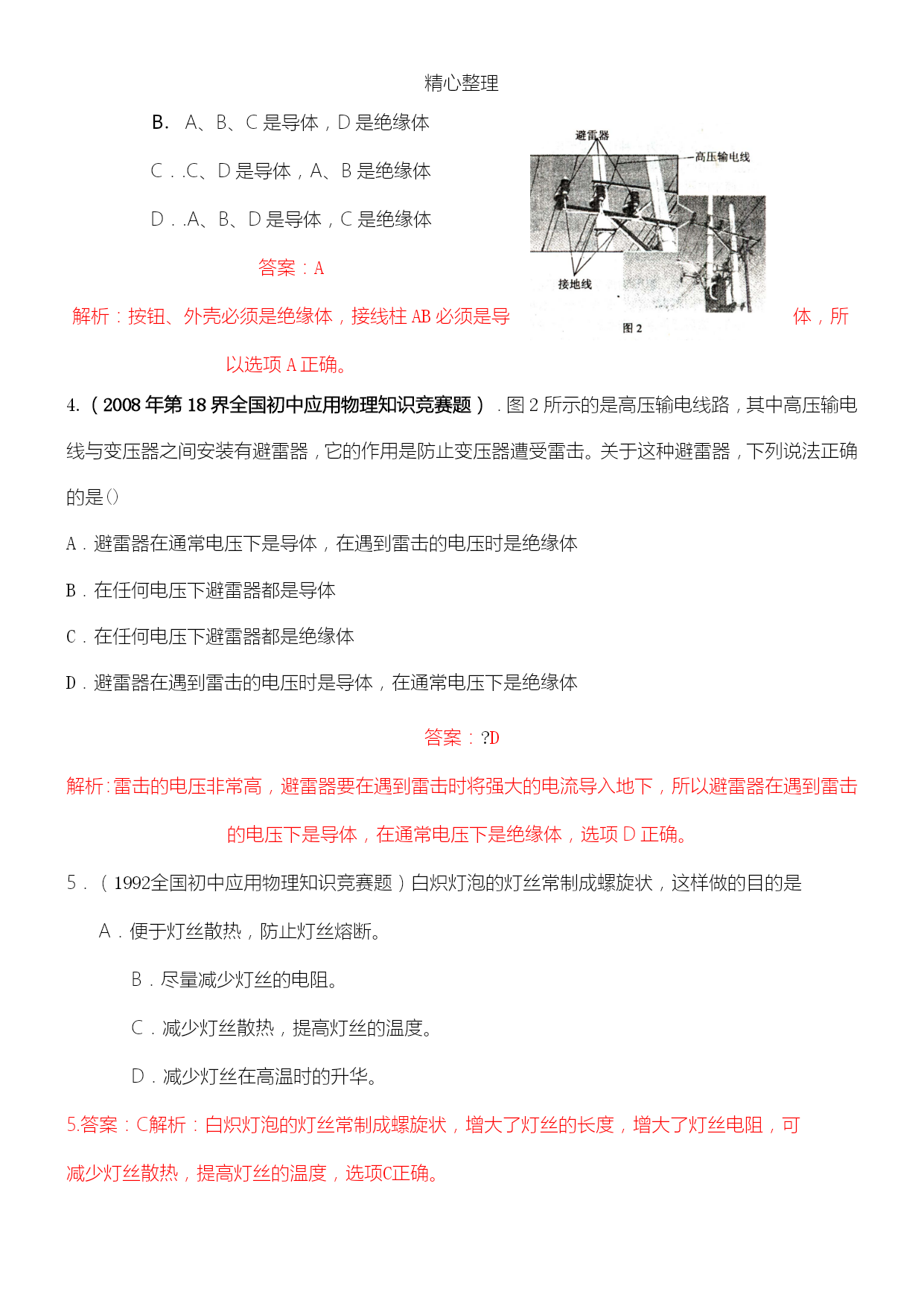

4.（2008年第18界全国初中应用物理知识竞赛题）．图2所示的是高压输电线路，其中高压输电线与变压器之间安装有避雷器，它的作用是防止变压器遭受雷击。关于这种避雷器，下列说法正确的是()
A．避雷器在通常电压下是导体，在遇到雷击的电压时是绝缘体
B．在任何电压下避雷器都是导体
C．在任何电压下避雷器都是绝缘体
D．避雷器在遇到雷击的电压时是导体，在通常电压下是绝缘体
答案：?D
解析：雷击的电压非常高，避雷器要在遇到雷击时将强大的电流导入地下，所以避雷器在遇到雷击的电压下是导体，在通常电压下是绝缘体，选项D正确。
5．（1992全国初中应用物理知识竞赛题）白炽灯泡的灯丝常制成螺旋状，这样做的目的是 A．便于灯丝散热，防止灯丝熔断。
B．尽量减少灯丝的电阻。
C．减少灯丝散热，提高灯丝的温度。
D．减少灯丝在高温时的升华。
5.答案：C解析：白炽灯泡的灯丝常制成螺旋状，增大了灯丝的长度，增大了灯丝电阻，可减少灯丝散热，提高灯丝的温度，选项C正确。

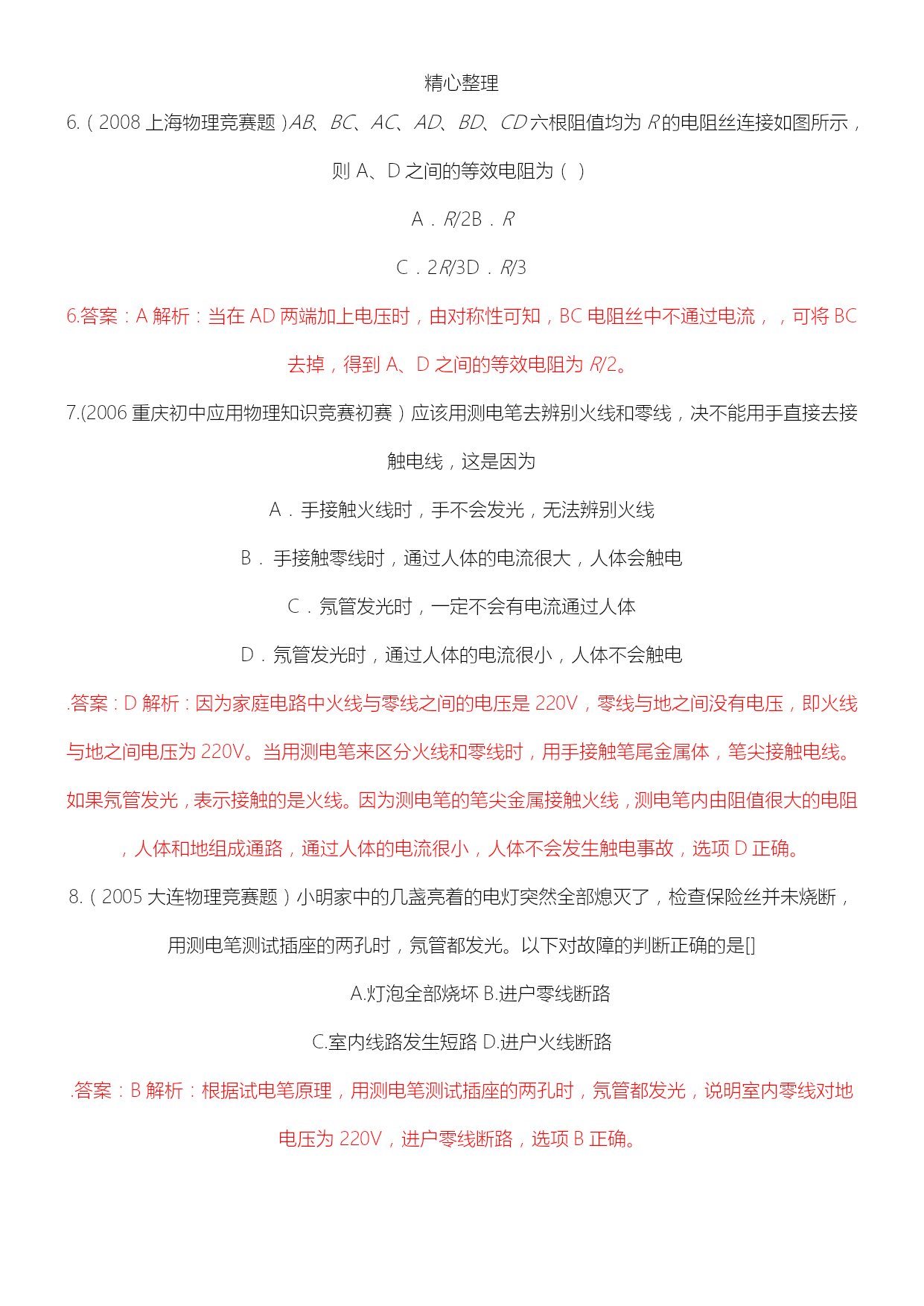

6.（2008上海物理竞赛题）AB、BC、AC、AD、BD、CD六根阻值均为R的电阻丝连接如图所示，则A、D之间的等效电阻为（）
A．R/2B．R
C．2R/3D．R/3
6.答案：A解析：当在AD两端加上电压时，由对称性可知，BC电阻丝中不通过电流，，可将BC去掉，得到A、D之间的等效电阻为R/2。
7.(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为
手接触火线时，手不会发光，无法辨别火线
手接触零线时，通过人体的电流很大，人体会触电
氖管发光时，一定不会有电流通过人体
氖管发光时，通过人体的电流很小，人体不会触电
.答案：D解析：因为家庭电路中火线与零线之间的电压是220V，零线与地之间没有电压，即火线与地之间电压为220V。当用测电笔来区分火线和零线时，用手接触笔尾金属体，笔尖接触电线。如果氖管发光，表示接触的是火线。因为测电笔的笔尖金属接触火线，测电笔内由阻值很大的电阻，人体和地组成通路，通过人体的电流很小，人体不会发生触电事故，选项D正确。
8.（2005大连物理竞赛题）小明家中的几盏亮着的电灯突然全部熄灭了，检查保险丝并未烧断，用测电笔测试插座的两孔时，氖管都发光。以下对故障的判断正确的是[]
A.灯泡全部烧坏B.进户零线断路
C.室内线路发生短路D.进户火线断路
.答案：B解析：根据试电笔原理，用测电笔测试插座的两孔时，氖管都发光，说明室内零线对地电压为220V，进户零线断路，选项B正确。

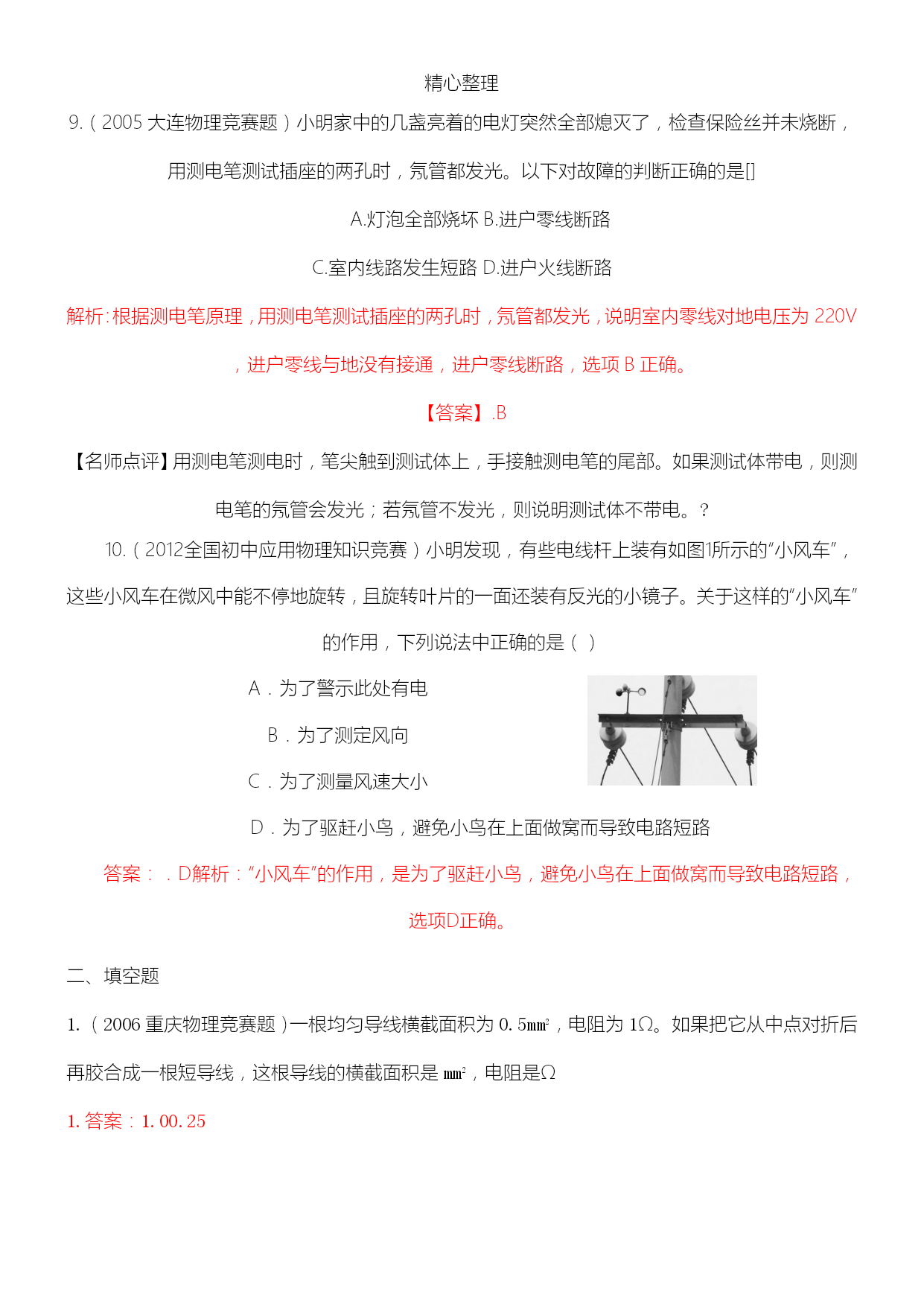

9.（2005大连物理竞赛题）小明家中的几盏亮着的电灯突然全部熄灭了，检查保险丝并未烧断，用测电笔测试插座的两孔时，氖管都发光。以下对故障的判断正确的是[]
A.灯泡全部烧坏B.进户零线断路
C.室内线路发生短路D.进户火线断路
解析：根据测电笔原理，用测电笔测试插座的两孔时，氖管都发光，说明室内零线对地电压为220V，进户零线与地没有接通，进户零线断路，选项B正确。
【答案】.B
【名师点评】用测电笔测电时，笔尖触到测试体上，手接触测电笔的尾部。如果测试体带电，则测电笔的氖管会发光；若氖管不发光，则说明测试体不带电。?
10.（
