10_法兰连接汇总

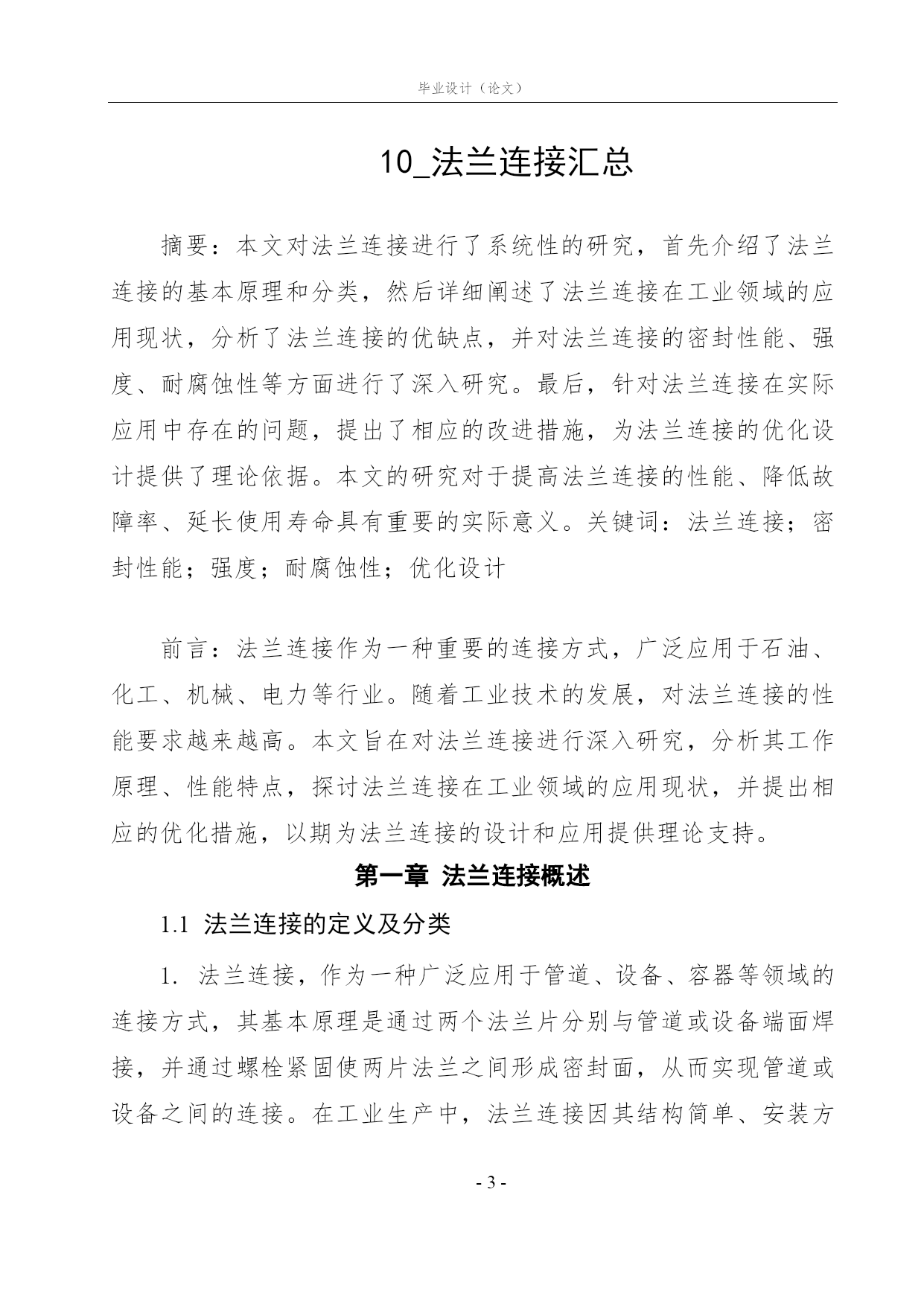

摘要：本文对法兰连接进行了系统性的研究，首先介绍了法兰连接的基本原理和分类，然后详细阐述了法兰连接在工业领域的应用现状，分析了法兰连接的优缺点，并对法兰连接的密封性能、强度、耐腐蚀性等方面进行了深入研究。最后，针对法兰连接在实际应用中存在的问题，提出了相应的改进措施，为法兰连接的优化设计提供了理论依据。本文的研究对于提高法兰连接的性能、降低故障率、延长使用寿命具有重要的实际意义。关键词：法兰连接；密封性能；强度；耐腐蚀性；优化设计

前言：法兰连接作为一种重要的连接方式，广泛应用于石油、化工、机械、电力等行业。随着工业技术的发展，对法兰连接的性能要求越来越高。本文旨在对法兰连接进行深入研究，分析其工作原理、性能特点，探讨法兰连接在工业领域的应用现状，并提出相应的优化措施，以期为法兰连接的设计和应用提供理论支持。
第一章法兰连接概述
1.1法兰连接的定义及分类

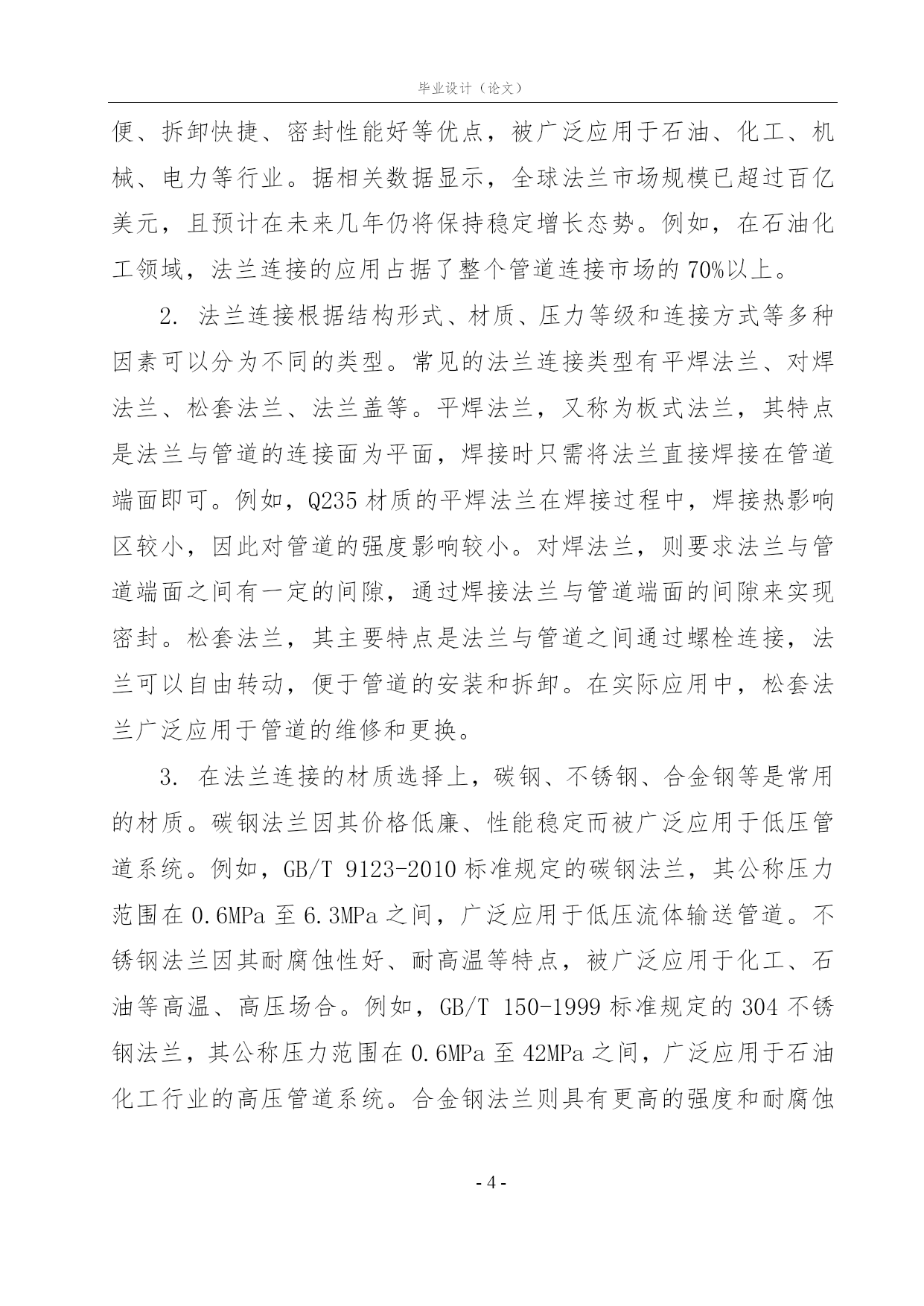

1.法兰连接，作为一种广泛应用于管道、设备、容器等领域的连接方式，其基本原理是通过两个法兰片分别与管道或设备端面焊接，并通过螺栓紧固使两片法兰之间形成密封面，从而实现管道或设备之间的连接。在工业生产中，法兰连接因其结构简单、安装方便、拆卸快捷、密封性能好等优点，被广泛应用于石油、化工、机械、电力等行业。据相关数据显示，全球法兰市场规模已超过百亿美元，且预计在未来几年仍将保持稳定增长态势。例如，在石油化工领域，法兰连接的应用占据了整个管道连接市场的70%以上。
2.法兰连接根据结构形式、材质、压力等级和连接方式等多种因素可以分为不同的类型。常见的法兰连接类型有平焊法兰、对焊法兰、松套法兰、法兰盖等。平焊法兰，又称为板式法兰，其特点是法兰与管道的连接面为平面，焊接时只需将法兰直接焊接在管道端面即可。例如，Q235材质的平焊法兰在焊接过程中，焊接热影响区较小，因此对管道的强度影响较小。对焊法兰，则要求法兰与管道端面之间有一定的间隙，通过焊接法兰与管道端面的间隙来实现密封。松套法兰，其主要特点是法兰与管道之间通过螺栓连接，法兰可以自由转动，便于管道的安装和拆卸。在实际应用中，松套法兰广泛应用于管道的维修和更换。
3.在法兰连接的材质选择上，碳钢、不锈钢、合金钢等是常用的材质。碳钢法兰因其价格低廉、性能稳定而被广泛应用于低压管道系统。例如，GB/T9123-2010标准规定的碳钢法兰，其公称压力范围在0.6MPa至6.3MPa之间，广泛应用于低压流体输送管道。不锈钢法兰因其耐腐蚀性好、耐高温等特点，被广泛应用于化工、石油等高温、高压场合。例如，GB/T150-1999标准规定的304不锈钢法兰，其公称压力范围在0.6MPa至42MPa之间，广泛应用于石油化工行业的高压管道系统。合金钢法兰则具有更高的强度和耐腐蚀性能，适用于高压、高温及腐蚀性较强的场合。例如，GB/T3552-2002标准规定的1Cr5Mo合金钢法兰，其公称压力范围在10MPa至42MPa之间，广泛应用于锅炉、压力容器等设备。

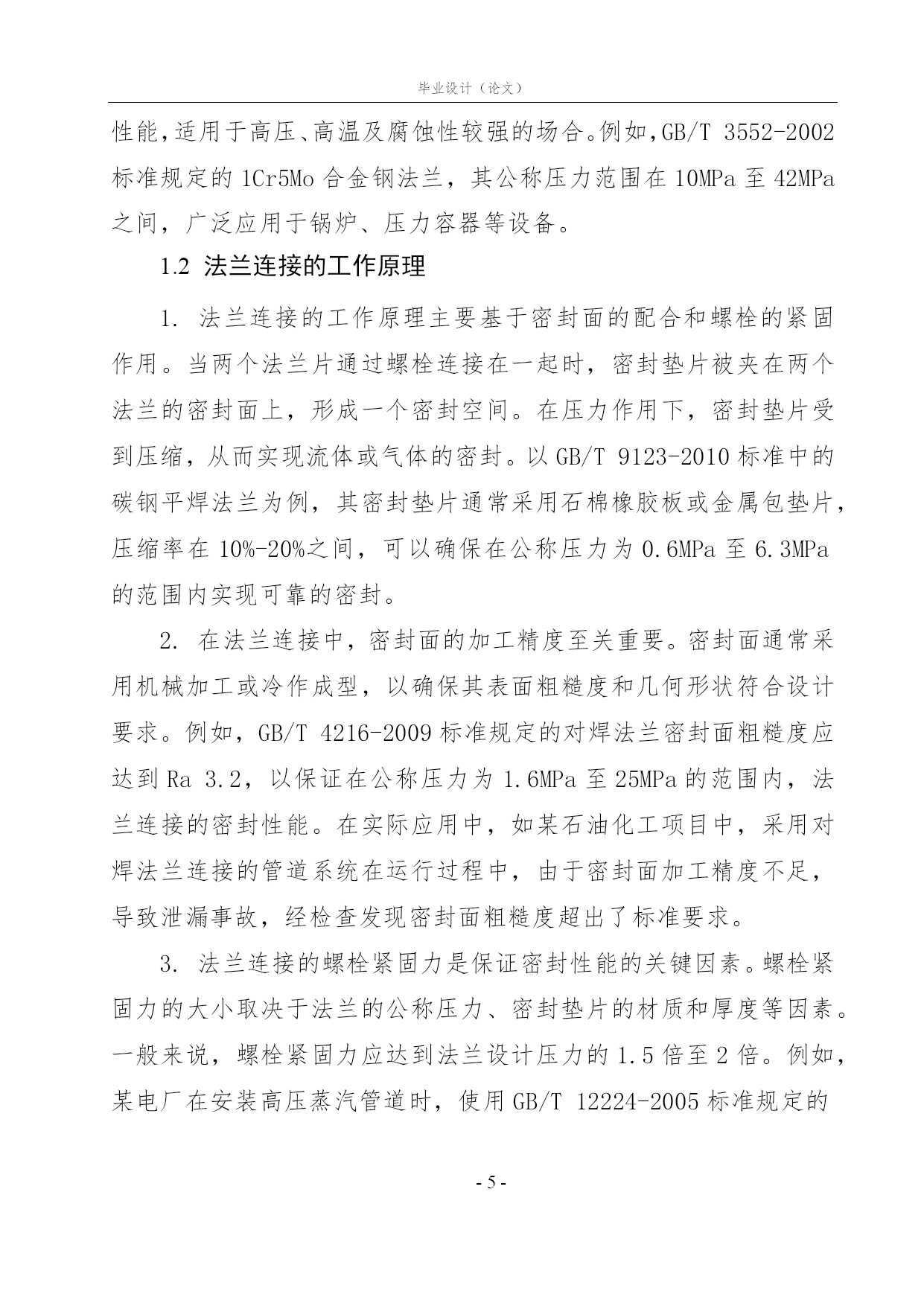

1.2法兰连接的工作原理
1.法兰连接的工作原理主要基于密封面的配合和螺栓的紧固作用。当两个法兰片通过螺栓连接在一起时，密封垫片被夹在两个法兰的密封面上，形成一个密封空间。在压力作用下，密封垫片受到压缩，从而实现流体或气体的密封。以GB/T9123-2010标准中的碳钢平焊法兰为例，其密封垫片通常采用石棉橡胶板或金属包垫片，压缩率在10%-20%之间，可以确保在公称压力为0.6MPa至6.3MPa的范围内实现可靠的密封。
2.在法兰连接中，密封面的加工精度至关重要。密封面通常采用机械加工或冷作成型，以确保其表面粗糙度和几何形状符合设计要求。例如，GB/T4216-2009标准规定的对焊法兰密封面粗糙度应达到Ra3.2，以保证在公称压力为1.6MPa至25MPa的范围内，法兰连接的密封性能。在实际应用中，如某石油化工项目中，采用对焊法兰连接的管道系统在运行过程中，由于密封面加工精度不足，导致泄漏事故，经检查发现密封面粗糙度超出了标准要求。
3.法兰连接的螺栓紧固力是保证密封性能的关键因素。螺栓紧固力的大小取决于法兰的公称压力、密封垫片的材质和厚度等因素。一般来说，螺栓紧固力应达到法兰设计压力的1.5倍至2倍。例如，某电厂在安装高压蒸汽管道时，使用GB/T12224-2005标准规定的Q235碳钢法兰，其公称压力为16MPa，根据计算，螺栓紧固力应达到24MPa至32MPa。在实际操作中，通过扭矩扳手对螺栓进行紧固，确保螺栓紧固力达到设计要求，从而保证了法兰连接的密封性能和安全性。
1.3法
