初中物理家庭电路的知识点与电流定律.docx

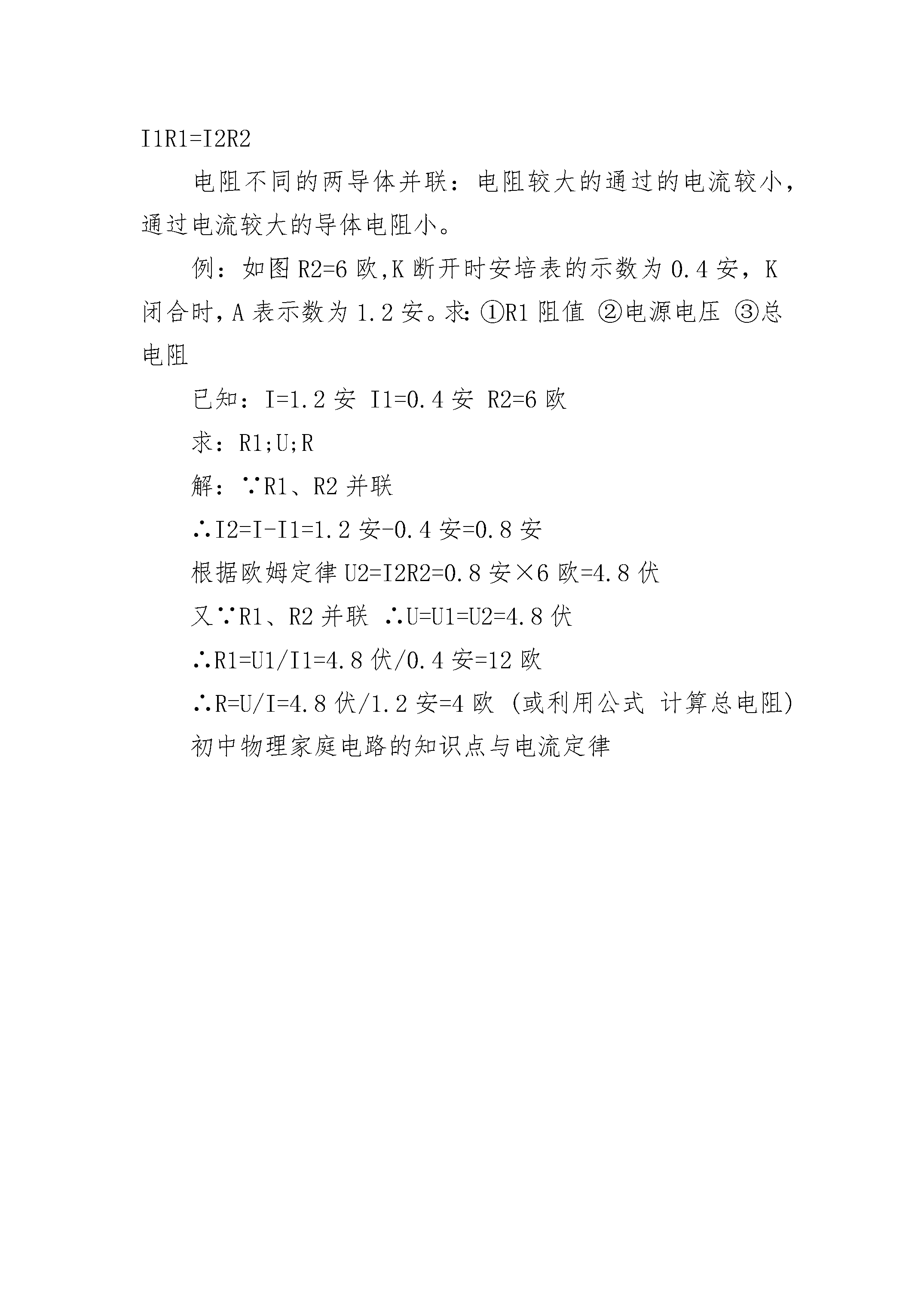

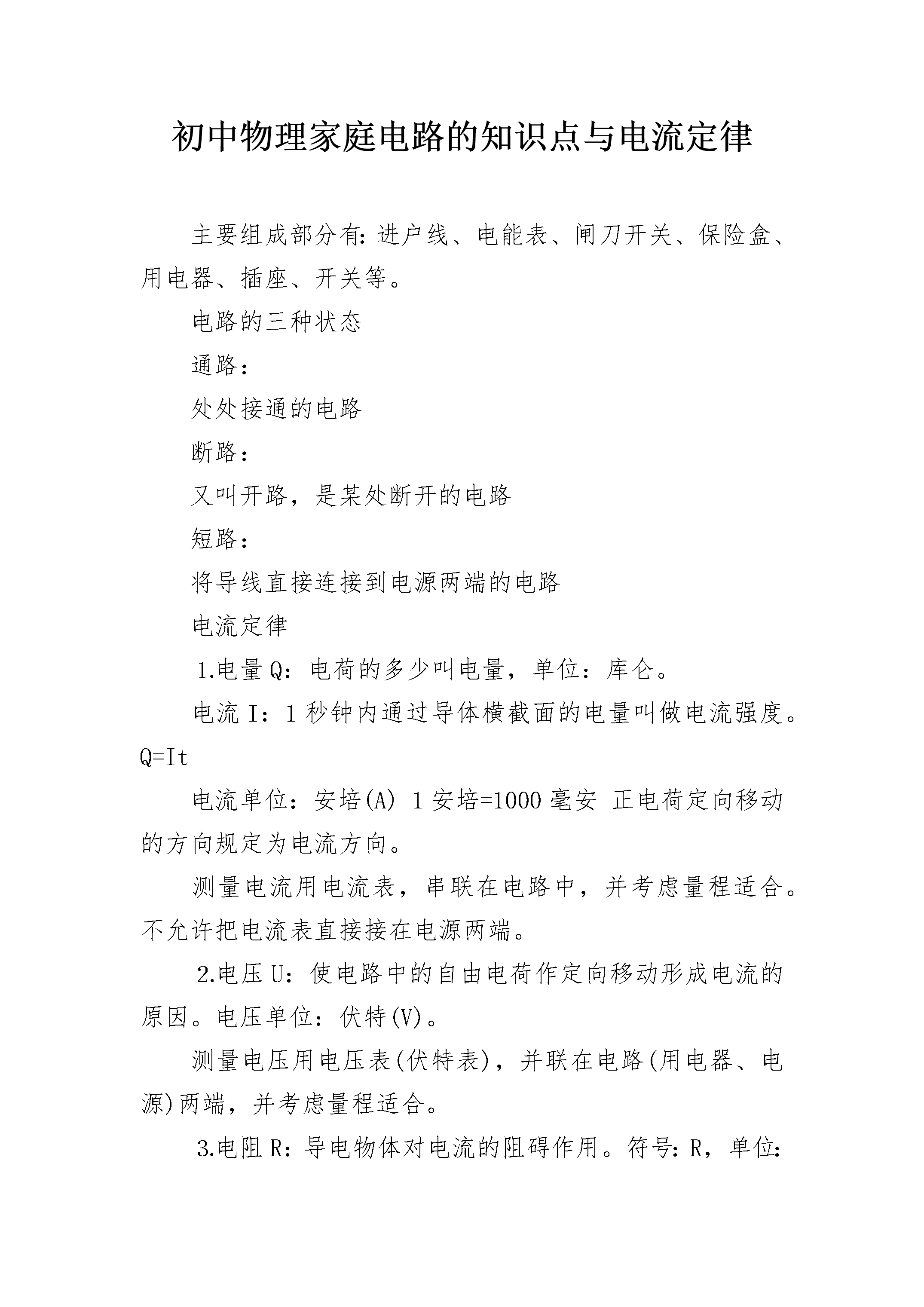

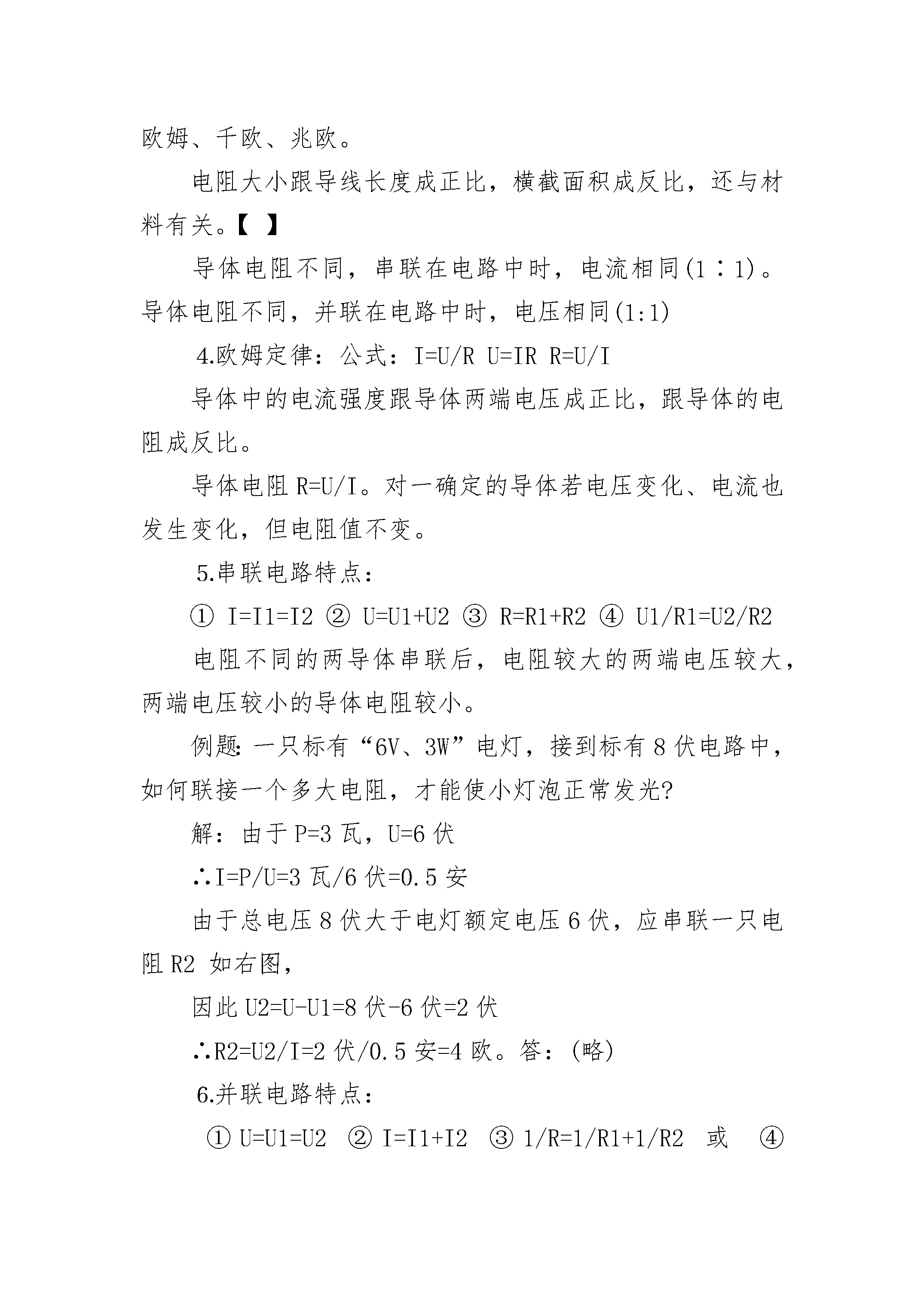

初中物理家庭电路的知识点与电流定律主要组成部分有：进户线、电能表、闸刀开关、保险盒、用电器、插座、开关等。电路的三种状态通路：处处接通的电路断路：又叫开路，是某处断开的电路短路：将导线直接连接到电源两端的电路电流定律⒈电量Q：电荷的多少叫电量，单位：库仑。电流I：1秒钟内通过导体横截面的电量叫做电流强度。Q=It电流单位：安培(A)1安培=1000毫安正电荷定向移动的方向规定为电流方向。测量电流用电流表，串联在电路中，并考虑量程适合。不允许把电流表直接接在电源两端。⒉电压U：使电路中的自由电荷作定向移动形成电流的原因。电压单位：伏特(V)。测量电压用电压表(伏特表)，并联在电路(用电器、电源)两端，并考虑量程适合。⒊电阻R：导电物体对电流的阻碍作用。符号：R，单位：欧姆、千欧、兆欧。电阻大小跟导线长度成正比，横截面积成反比，还与材料有关。【】导体电阻不同，串联在电路中时，电流相同(1∶1)。导体电阻不同，并联在电路中时，电压相同(1:1)⒋欧姆定律：公式：I=U/RU=IRR=U/I导体中的电流强度跟导体两端电压成正比，跟导体的电阻成反比。导体电阻R=U/I。对一确定的导体若电压变化、电流也发生变化，但电阻值不变。⒌串联电路特点：①I=I1=I2②U=U1+U2③R=R1+R2④U1/R1=U2/R2电阻不同的两导体串联后，电阻较大的两端电压较大，两端电压较小的导体电阻较小。例题：一只标有“6V、3W”电灯，接到标有8伏电路中，如何联接一个多大电阻，才能使小灯泡正常发光?解：由于P=3瓦，U=6伏∴I=P/U=3瓦/6伏=0.5安由于总电压8伏大于电灯额定电压6伏，应串联一只电阻R2如右图，因此U2=U-U1=8伏-6伏=2伏∴R2=U2/I=2伏/0.5安=4欧。答：(略)⒍并联电路特点：①U=U1=U2②I=I1+I2③1/R=1/R1+1/R2或④I1R1=I2R2电阻不同的两导体并联：电阻较大的通过的电流较小，通过电流较大的导体电阻小。例：如图R2=6欧,K断开时安培表的示数为0.4安，K闭合时，A表示数为1.2安。求：①R1阻值②电源电压③总电阻已知：I=1.2安I1=0.4安R2=6欧求：R1;U;R解：∵R1、R2并联∴I2=I-I1=1.2安-0.4安=0.8安根据欧姆定律U2=I2R2=0.8安×6欧=4.8伏又∵R1、R2并联∴U=U1=U2=4.8伏∴R1=U1/I1=4.8伏/0.4安=12欧∴R=U/I=4.8伏/1.2安=4欧(或利用公式计算总电阻)初中物理家庭电路的知识点与电流定律
