关于排水工程中雨污分流申请报报告 (3).docx

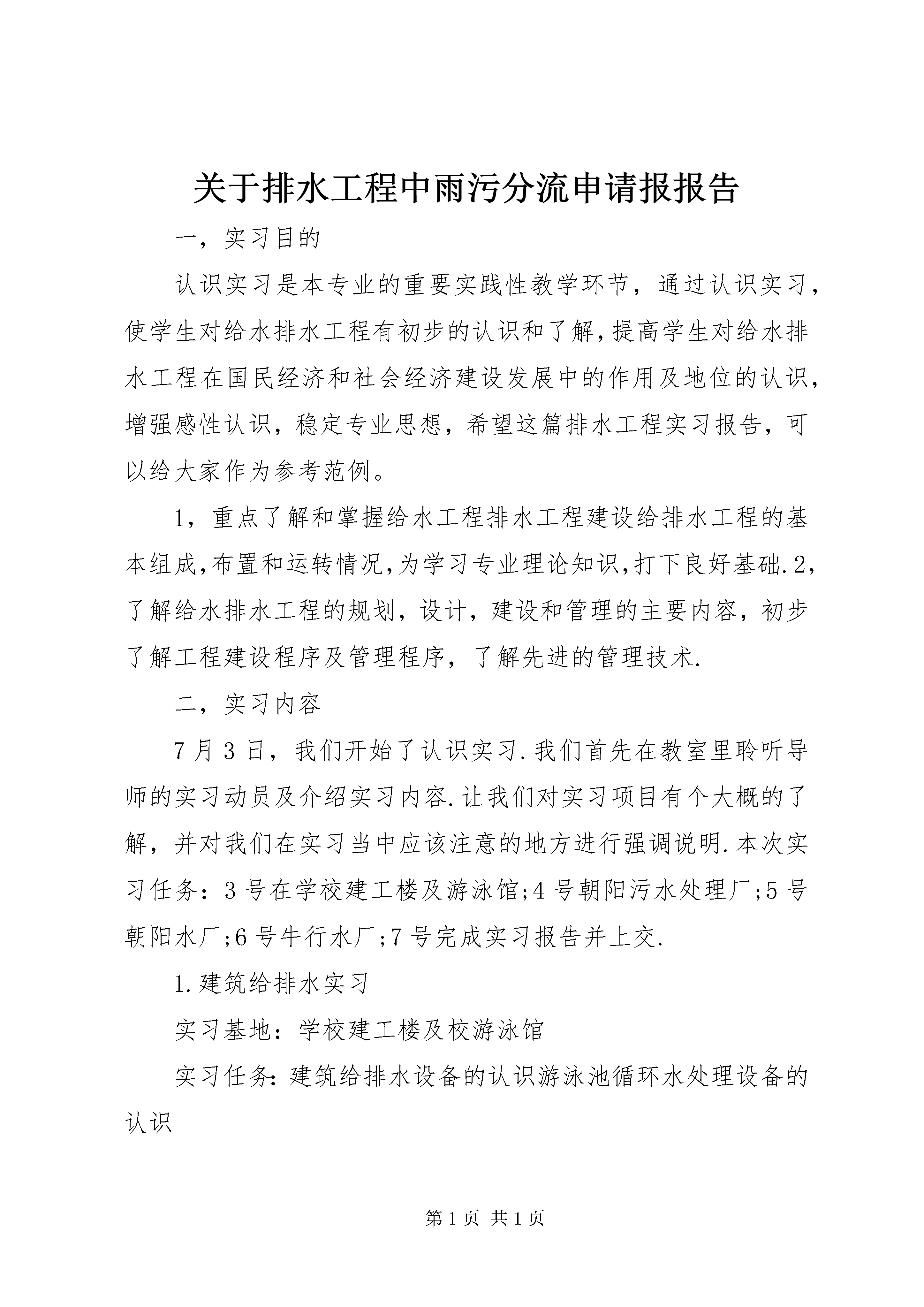

关于排水工程中雨污分流申请报报告一，实习目的认识实习是本专业的重要实践性教学环节，通过认识实习，使学生对给水排水工程有初步的认识和了解，提高学生对给水排水工程在国民经济和社会经济建设发展中的作用及地位的认识，增强感性认识，稳定专业思想，希望这篇排水工程实习报告，可以给大家作为参考范例。1，重点了解和掌握给水工程排水工程建设给排水工程的基本组成，布置和运转情况，为学习专业理论知识，打下良好基础.2，了解给水排水工程的规划，设计，建设和管理的主要内容，初步了解工程建设程序及管理程序，了解先进的管理技术.二，实习内容7月3日，我们开始了认识实习.我们首先在教室里聆听导师的实习动员及介绍实习内容.让我们对实习项目有个大概的了解，并对我们在实习当中应该注意的地方进行强调说明.本次实习任务：3号在学校建工楼及游泳馆;4号朝阳污水处理厂;5号朝阳水厂;6号牛行水厂;7号完成实习报告并上交.1.建筑给排水实习实习基地：学校建工楼及校游泳馆实习任务：建筑给排水设备的认识游泳池循环水处理设备的认识（1）关于建筑给水1.1增压设施在民用建筑的消防给水设计中，采用临时高压给水系统的建筑物都应设置高位消防水箱，以保证最不利点消火栓或喷头的消防水压.《高层民用建筑设计防火规范》gb50045-95（以下简称高规）规定，建筑高度不超过100m时，最不利点消火栓的静水压力不应低于0.07mpa，建筑高度超过100m时，最不利点消火栓的静水压力不应低于0.15mpa.在实际工程设计中，由于受建筑造型，结构设计的限制，当高位水箱的设置高度不能满足上述消火栓的静压要求时应设置增压设施.设计中常采用的增压形式有两种：一是设置增压泵;二是设置气压罐.我们学校采用的是增压泵形式.增压泵在消防水箱的出水管上设置增压泵以解决最不利点消火栓的压力要求，是一种从设计到施工都较为简单的增压形式，既方便又经济，在工程实践中得到广泛应用.其基本工作过程如图1所示：1.1增压泵的工作原理顶部消防给水的压力在火灾初期由增压泵供给，消防水箱出水管上设有电接点压力表，压力表设3个控制点，即上限压力值，下限压力值和启动消防泵的压力值.当系统压力升至设计上限值时，停止增压泵的运行;当系统压力降至设计下限值时，启动增压泵，系统压力上升至上限值，如此反复来维持消防系统的压力需要;当发生火灾时，消火栓水枪或喷头开始喷水，系统压力下降，当降至设计压力下限值以下时，停止增压泵，启动消防泵.（2）上位机及模拟屏监控系统集中控制室配置互为热备的集中监控计算机操作单元两套，模拟屏一面.计算机与plc采用了tcp/ip工业以太网通讯，构成全厂的监控网络.模拟屏采用镶嵌式彩色马赛克，用于反映全厂污水处理工艺过程和主要工艺参数的动态显示.模拟屏与计算机采用rs232口通讯.上位机能完成各种数据的处理并将处理结果提交到中央数据库进行集中管理，可打印日，月报表及报警值，还可在人机界面中显示各组相关数据，工艺流程的实时状态以及历史趋势.（3）plc控制方案在介绍自控系统之前，先介绍一下朝阳污水处理厂工艺流程（如图4所示）.现将根据工艺流程，系统各部分功能介绍如下：1进水泵房来自市政管网的污水先经粗格栅去除较大的飘浮物后，再由潜污泵提升入污水处理厂.泵房内设潜污泵8台（其中2台备用），正常情况下水泵由plc根据超声波液位计显示液位启动，采用先开先停，轮换开泵，使泵开启时间均衡.在非常情况下（如城市遭受大暴雨袭击等），plc可以执行应急控制程序，该控制程序能在极端情况下最大限度的控制设备运行，同时保证泵和配电设备的安全运行.以下是对进水泵房各环节控制方案的简要介绍.（1）机械粗格栅控制方案机械粗格栅正常情况下，每隔两小时启动一次，但当粗格栅前后液位差大于200mm时，立即启动除污机.当液位差恢复正常时，除污机按正常程序工作.格栅与皮带输送机，压榨机的联动由现场控制箱控制，格栅也可在现场手动控制.（2进水泵控制方案进水泵房内共设8台潜污泵（其中两台备用），工作泵根据plc送来的液位信号逐台开停，并根据累计运行时间自动轮值，使各泵开启时间均衡，同时现场控制箱利用高，低液位开关信号，低液位锁定停泵及高液位紧急启动，并备有应急控制程序;进水泵房集水井设超声波液位计一套，测量进水液位值，测量信号送1Xplc;设浮球开关两套，信号送1Xplc及现场控制箱，作高液位报警和水泵干运行保护.最高报警液位hm=15.30（33%）高液位h=14.75（23%）低液位l=14.45（17%）最低报警液位lm=13.65（3%）当液位y：y≥hm：执行应急控制程序hm>y>h：为开泵区，当液位再上升时增开一台泵h>y>l：维持泵开启台数不变l>y>lm：为关泵区，当液位再下降时关闭一台泵lm≥y：关闭所有泵.plc执行上述判
