2022土木测量实习报告五篇.docx

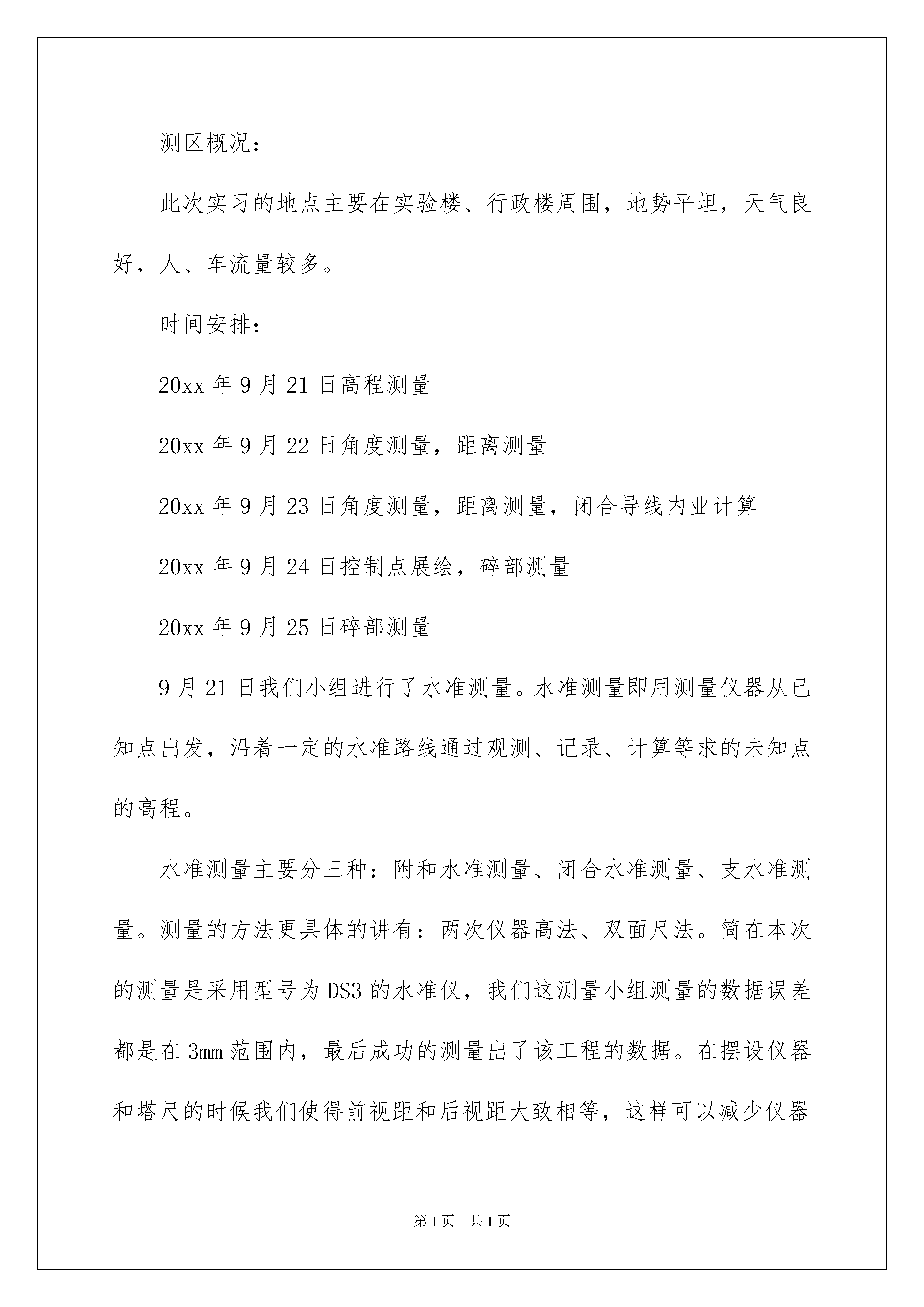

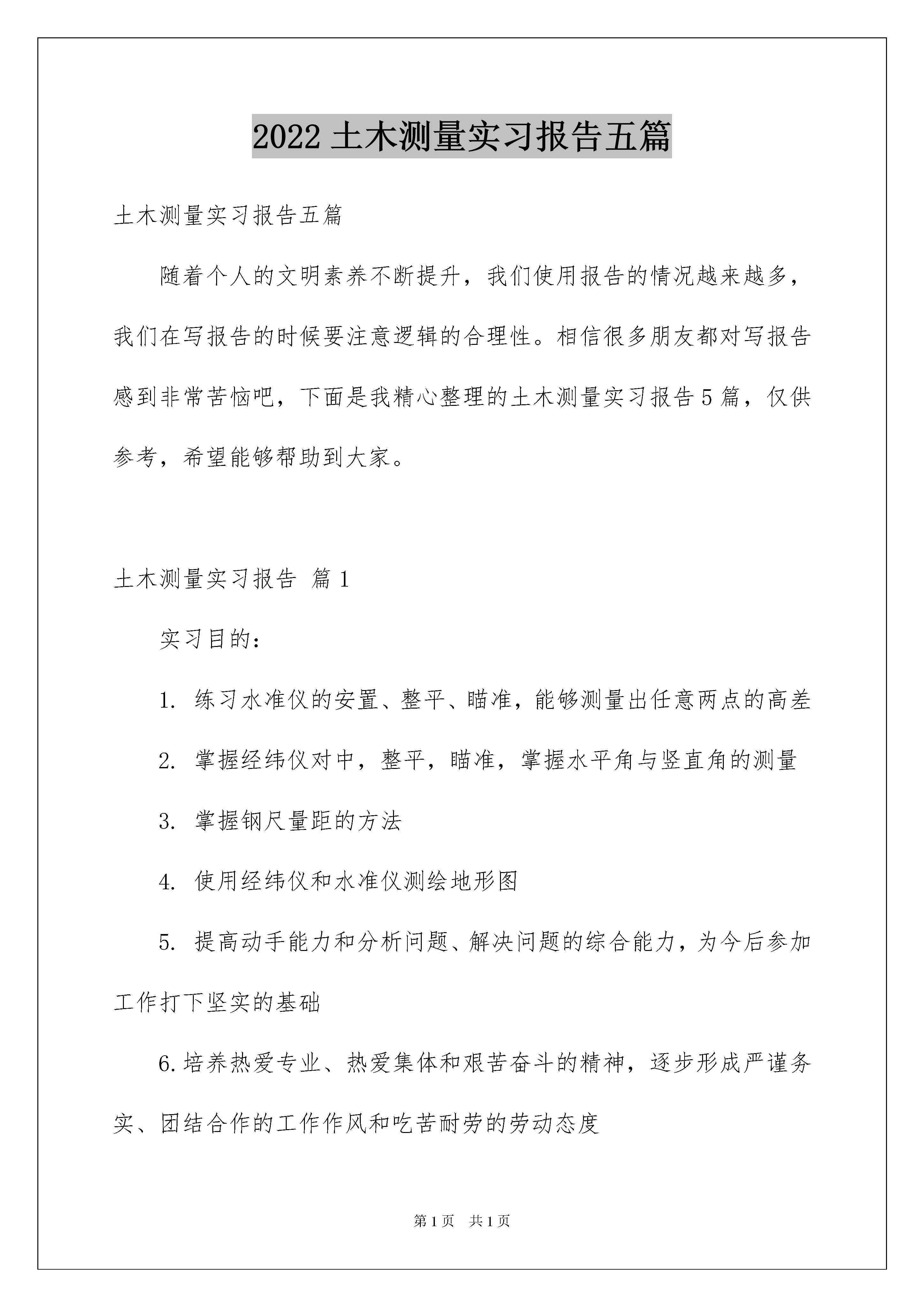

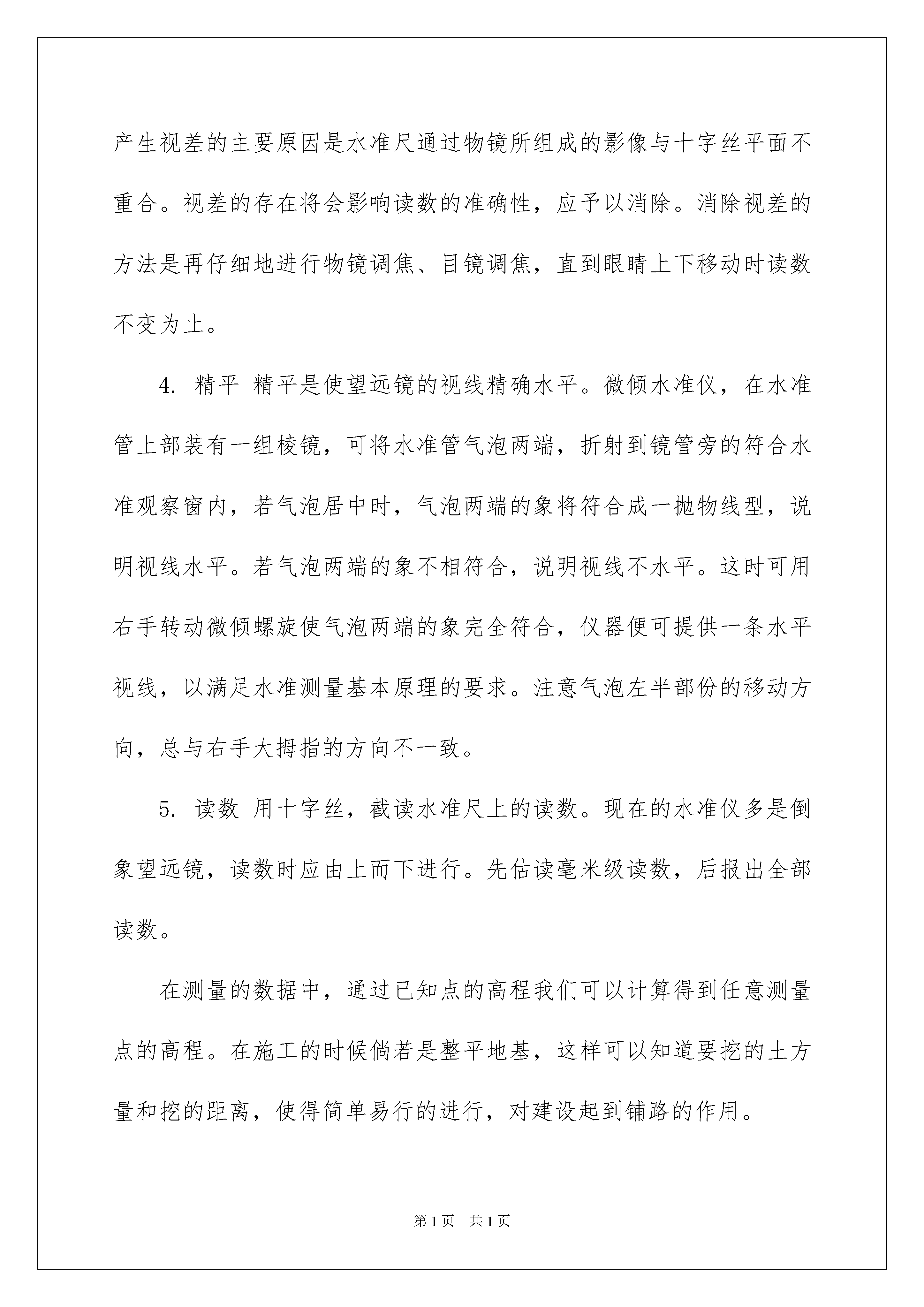

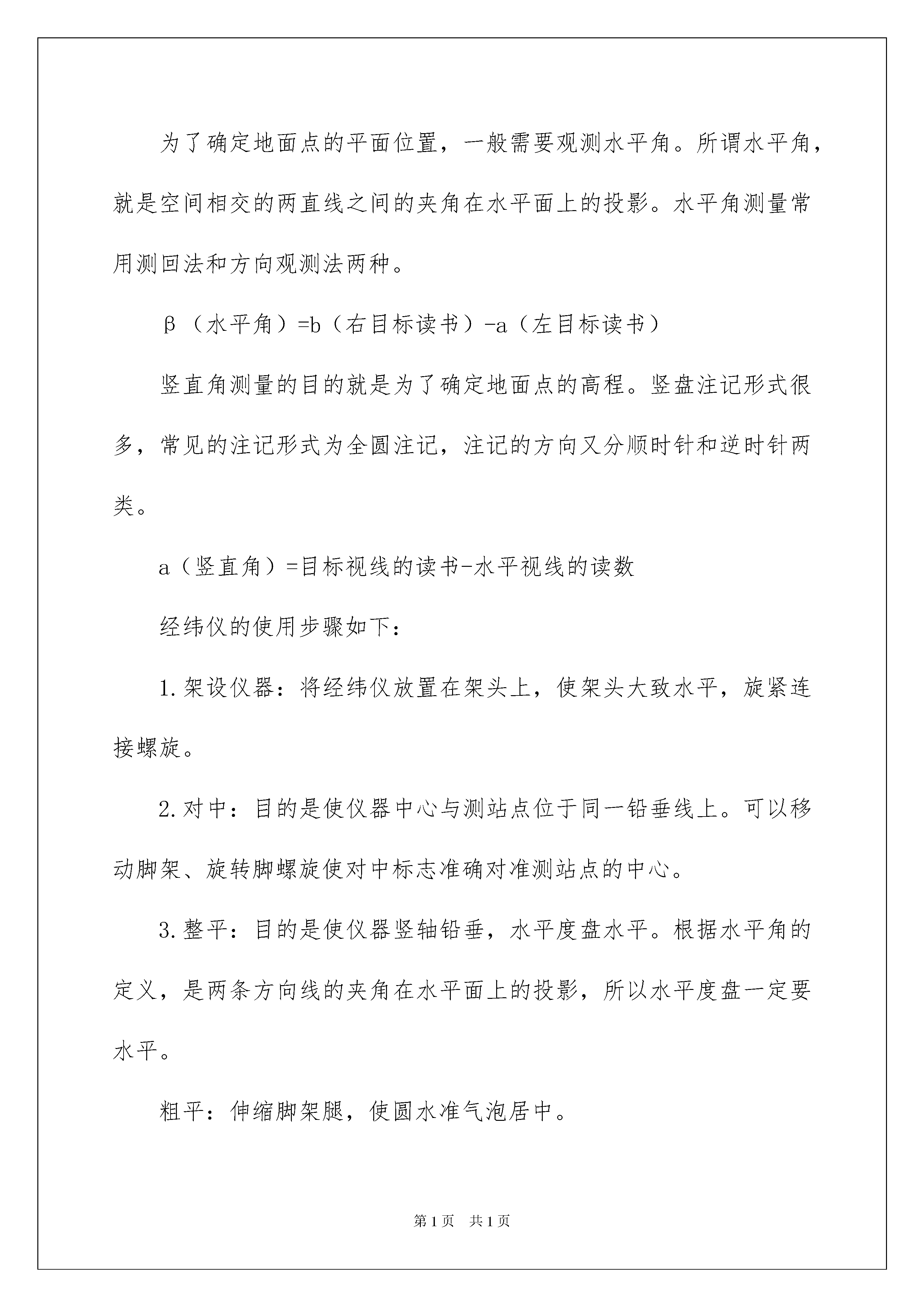

2022土木测量实习报告五篇土木测量实习报告五篇随着个人的文明素养不断提升，我们使用报告的情况越来越多，我们在写报告的时候要注意逻辑的合理性。相信很多朋友都对写报告感到非常苦恼吧，下面是我精心整理的土木测量实习报告5篇，仅供参考，希望能够帮助到大家。土木测量实习报告篇1实习目的：1.练习水准仪的安置、整平、瞄准，能够测量出任意两点的高差2.掌握经纬仪对中，整平，瞄准，掌握水平角与竖直角的测量3.掌握钢尺量距的方法4.使用经纬仪和水准仪测绘地形图5.提高动手能力和分析问题、解决问题的综合能力，为今后参加工作打下坚实的基础6.培养热爱专业、热爱集体和艰苦奋斗的精神，逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动态度测区概况：此次实习的地点主要在实验楼、行政楼周围，地势平坦，天气良好，人、车流量较多。时间安排：20xx年9月21日高程测量20xx年9月22日角度测量，距离测量20xx年9月23日角度测量，距离测量，闭合导线内业计算20xx年9月24日控制点展绘，碎部测量20xx年9月25日碎部测量9月21日我们小组进行了水准测量。水准测量即用测量仪器从已知点出发，沿着一定的水准路线通过观测、记录、计算等求的未知点的高程。水准测量主要分三种：附和水准测量、闭合水准测量、支水准测量。测量的方法更具体的讲有：两次仪器高法、双面尺法。简在本次的测量是采用型号为DS3的水准仪，我们这测量小组测量的数据误差都是在3mm范围内，最后成功的测量出了该工程的数据。在摆设仪器和塔尺的时候我们使得前视距和后视距大致相等，这样可以减少仪器i角误差对测量结果的影响。水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。下面是使用的具体步骤：1.安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。2.粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。3.瞄准瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。在测量时要注意消除视差，精确瞄准后，眼睛在目镜前上下移动，若发现十字丝横丝在水准尺上的位置也随之移动，这种现象称为视差。产生视差的主要原因是水准尺通过物镜所组成的影像与十字丝平面不重合。视差的存在将会影响读数的准确性，应予以消除。消除视差的方法是再仔细地进行物镜调焦、目镜调焦，直到眼睛上下移动时读数不变为止。4.精平精平是使望远镜的视线精确水平。微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的符合水准观察窗内，若气泡居中时，气泡两端的象将符合成一抛物线型，说明视线水平。若气泡两端的象不相符合，说明视线不水平。这时可用右手转动微倾螺旋使气泡两端的象完全符合，仪器便可提供一条水平视线，以满足水准测量基本原理的要求。注意气泡左半部份的移动方向，总与右手大拇指的方向不一致。5.读数用十字丝，截读水准尺上的读数。现在的水准仪多是倒象望远镜，读数时应由上而下进行。先估读毫米级读数，后报出全部读数。在测量的数据中，通过已知点的高程我们可以计算得到任意测量点的高程。在施工的时候倘若是整平地基，这样可以知道要挖的土方量和挖的距离，使得简单易行的进行，对建设起到铺路的作用。为了确定地面点的平面位置，一般需要观测水平角。所谓水平角，就是空间相交的两直线之间的夹角在水平面上的投影。水平角测量常用测回法和方向观测法两种。β（水平角）=b（右目标读书）-a（左目标读书）竖直角测量的目的就是为了确定地面点的高程。竖盘注记形式很多，常见的注记形式为全圆注记，注记的方向又分顺时针和逆时针两类。a（竖直角）=目标视线的读书-水平视线的读数经纬仪的使用步骤如下：1.架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。2.对中：目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。3.整平：目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。粗平：伸缩脚架腿，使圆水准气泡居中。检查并精确对中：检查对中标志是否偏离地面点。如果偏离了，旋松三角架上的连接
