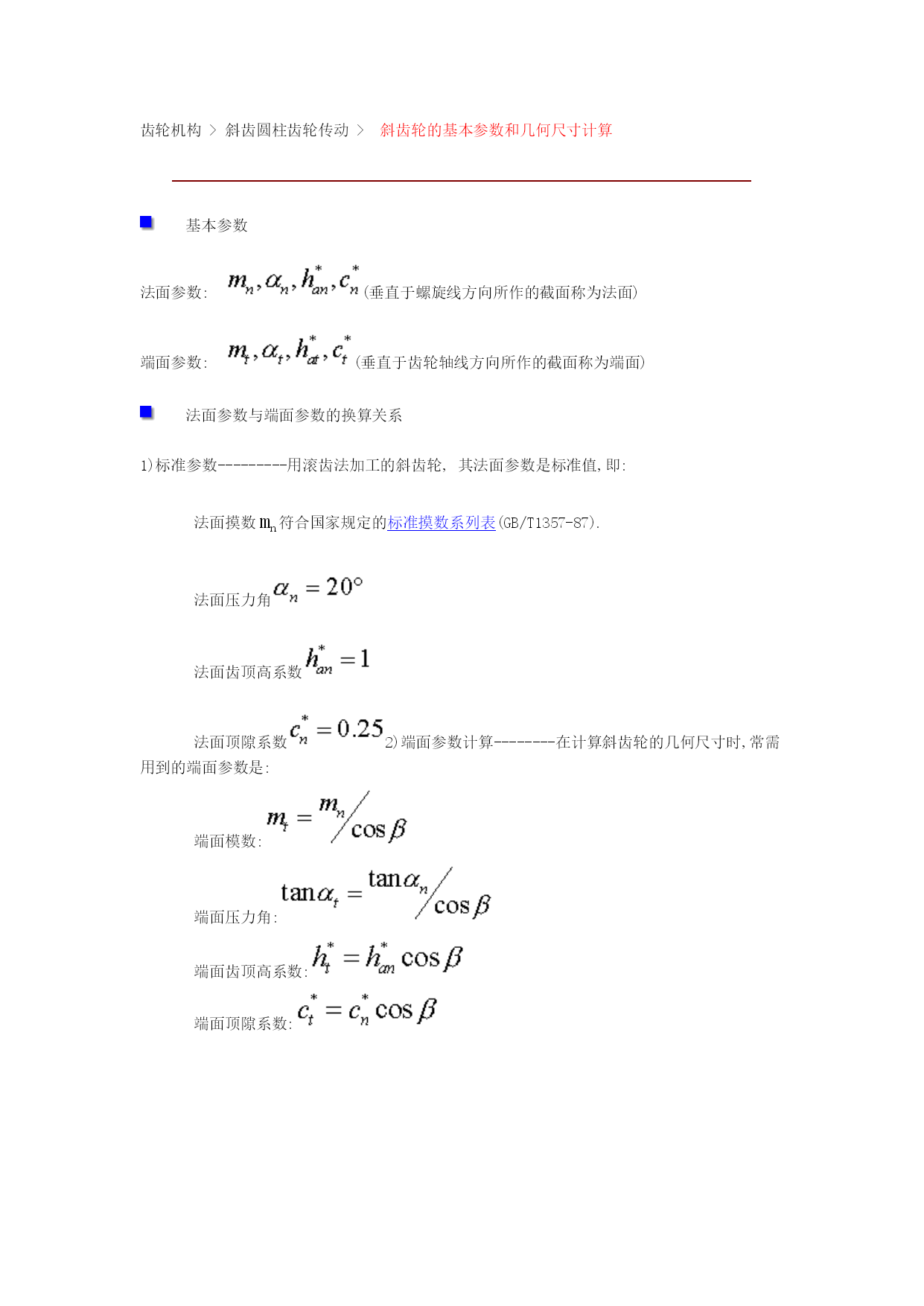

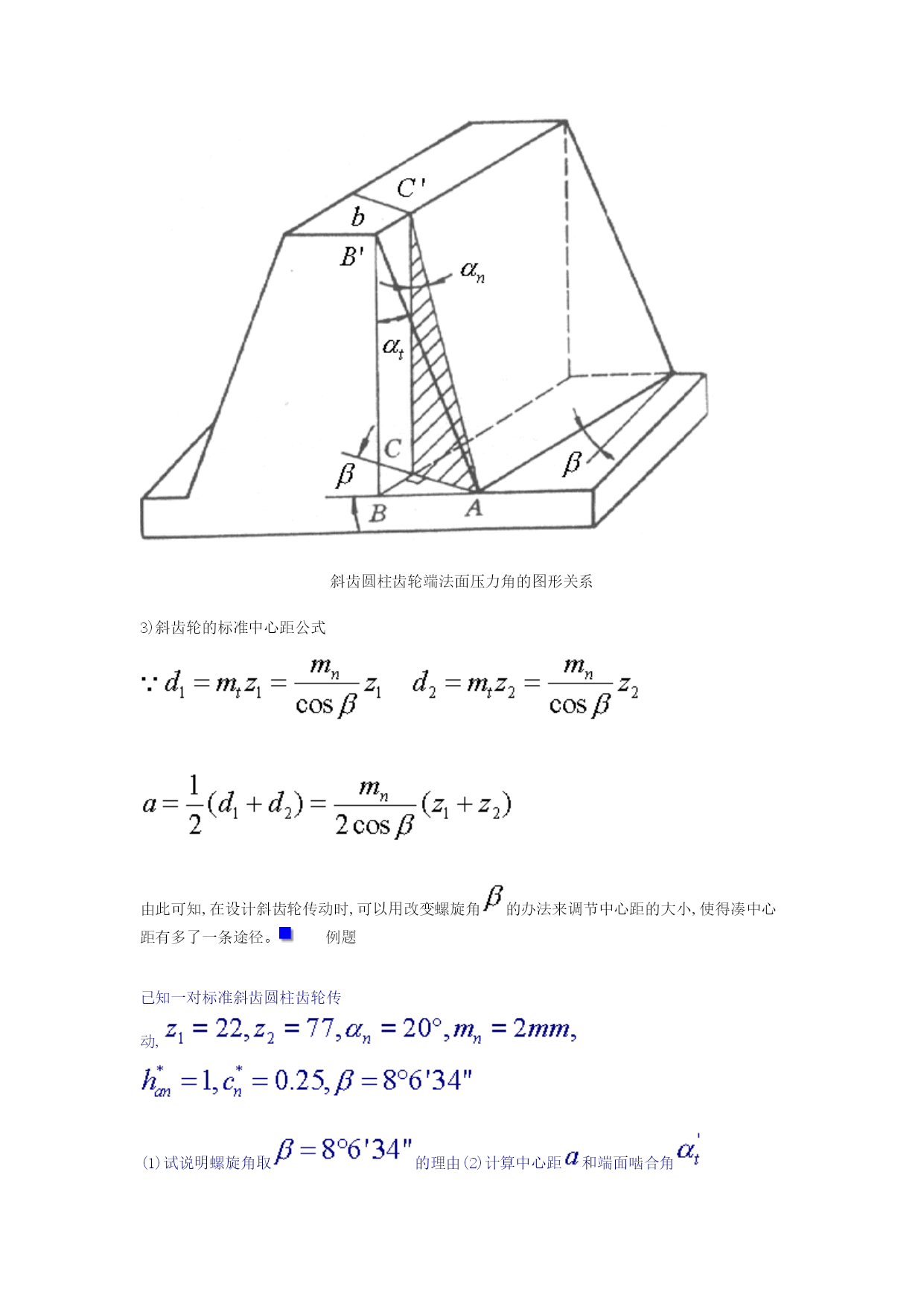

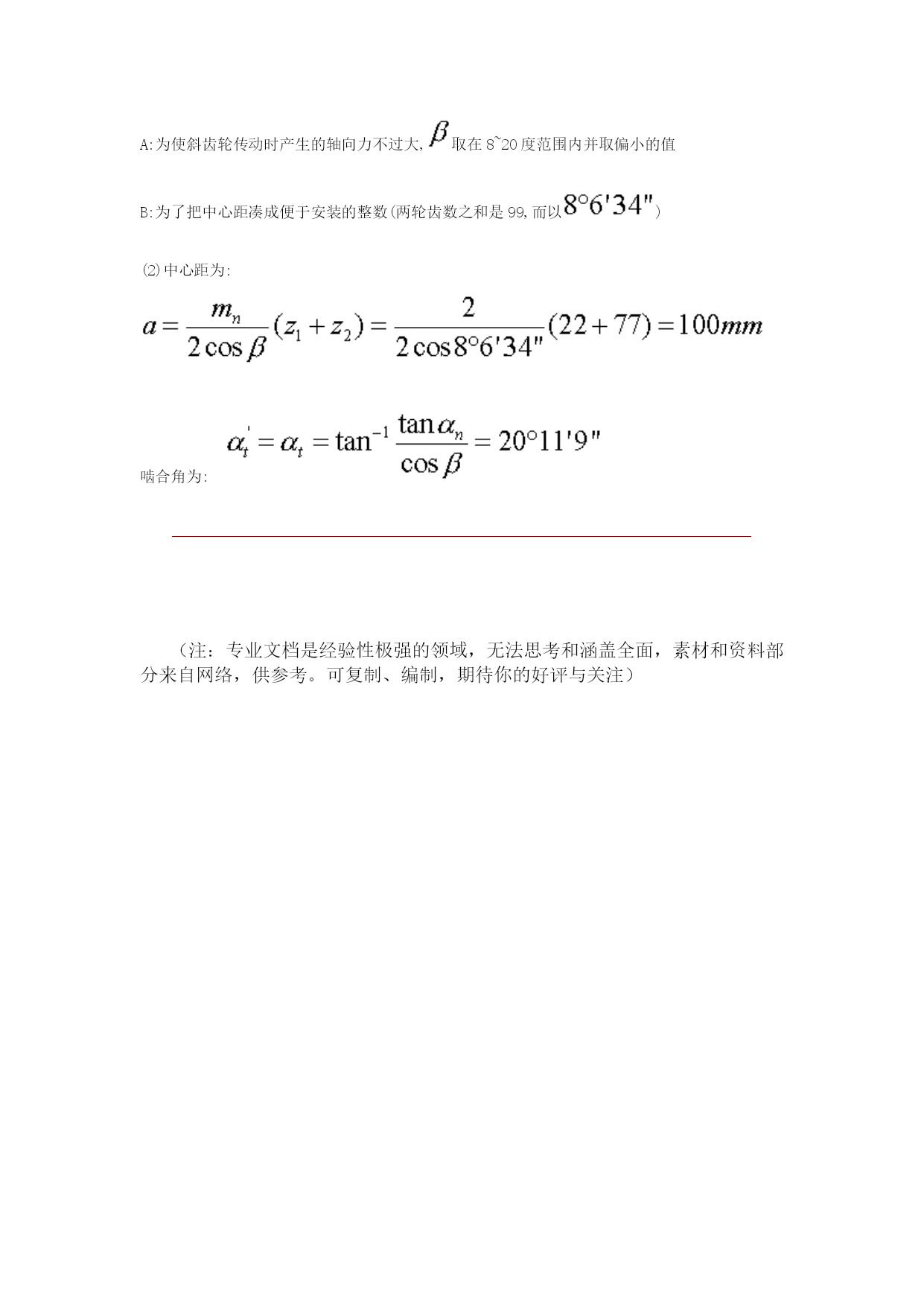

齿轮机构>斜齿圆柱齿轮传动>斜齿轮的基本参数和几何尺寸计算基本参数法面参数:(垂直于螺旋线方向所作的截面称为法面)端面参数:(垂直于齿轮轴线方向所作的截面称为端面)法面参数与端面参数的换算关系1)标准参数---------用滚齿法加工的斜齿轮,其法面参数是标准值,即:法面摸数mn符合国家规定的HYPERLINK"http://jpkc.dhu.edu.cn/jixieyuanli/Gear/CanShuHeChiCun/JiBenCanShu.htm"\l"标准模数系列表"\t"_blank"标准摸数系列表(GB/T1357-87).法面压力角法面齿顶高系数法面顶隙系数2)端面参数计算--------在计算斜齿轮的几何尺寸时,常需用到的端面参数是:端面模数:端面压力角:端面齿顶高系数:端面顶隙系数:斜齿圆柱齿轮端法面压力角的图形关系3)斜齿轮的标准中心距公式由此可知,在设计斜齿轮传动时,可以用改变螺旋角的办法来调节中心距的大小,使得凑中心距有多了一条途径。例题已知一对标准斜齿圆柱齿轮传动,(1)试说明螺旋角取的理由(2)计算中心距和端面啮合角解:(1)有两个理由:A:为使斜齿轮传动时产生的轴向力不过大,取在8~20度范围内并取偏小的值B:为了把中心距凑成便于安装的整数(两轮齿数之和是99,而以)(2)中心距为:啮合角为:（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
