五金冲压模具冲裁间隙与公差.doc

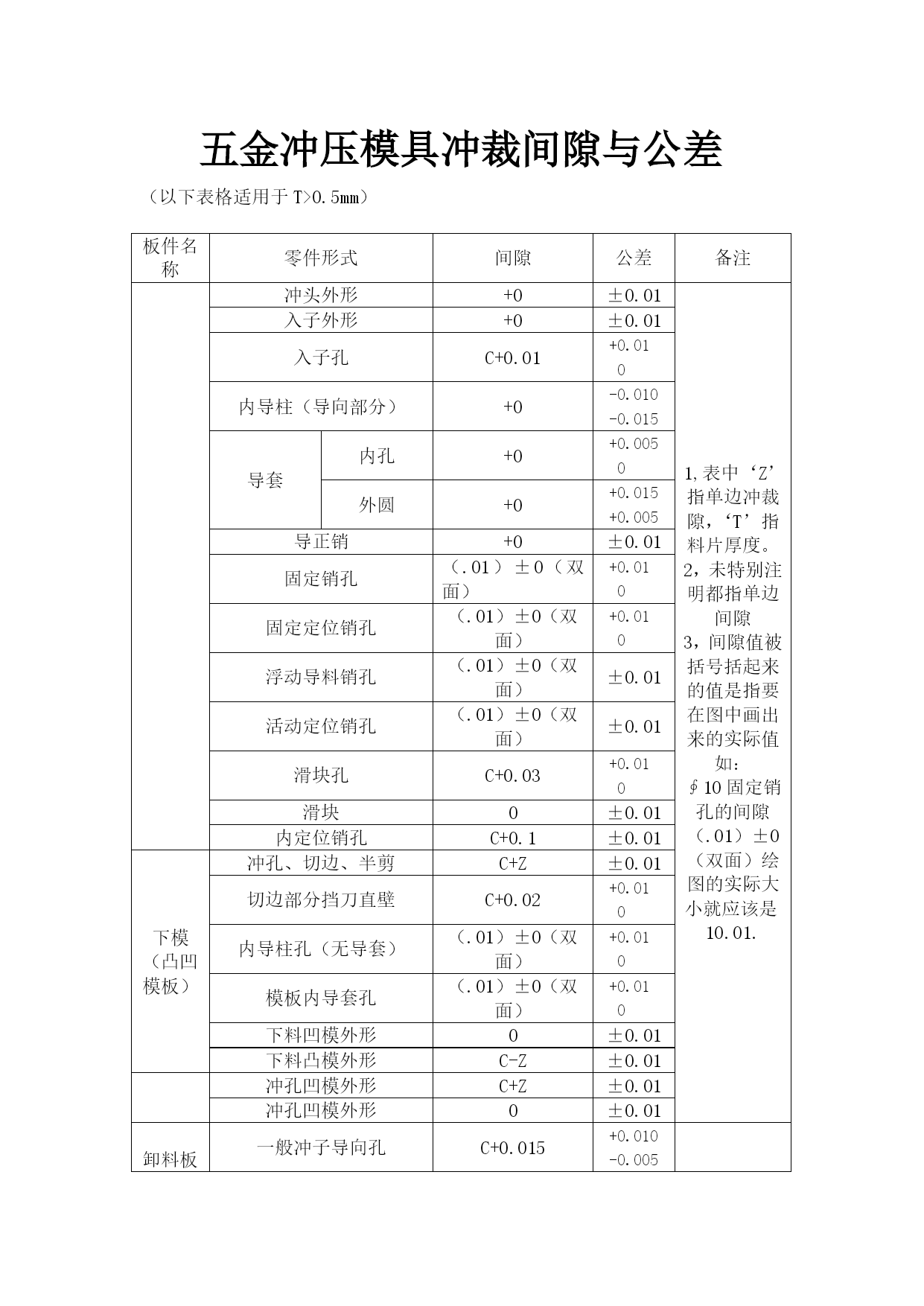

五金冲压模具冲裁间隙与公差（以下表格适用于T>0.5mm）板件名称零件形式间隙公差备注冲头外形+0±0.011,表中‘Z’指单边冲裁隙，‘T’指料片厚度。2，未特别注明都指单边间隙3，间隙值被括号括起来的值是指要在图中画出来的实际值如：∮10固定销孔的间隙（.01）±0（双面）绘图的实际大小就应该是10.01.入子外形+0±0.01入子孔C+0.01+0.010内导柱（导向部分）+0-0.010-0.015导套内孔+0+0.0050外圆+0+0.015+0.005导正销+0±0.01固定销孔（.01）±0（双面）+0.010固定定位销孔（.01）±0（双面）+0.010浮动导料销孔（.01）±0（双面）±0.01活动定位销孔（.01）±0（双面）±0.01滑块孔C+0.03+0.010滑块0±0.01内定位销孔C+0.1±0.01下模（凸凹模板）冲孔、切边、半剪C+Z±0.01切边部分挡刀直壁C+0.02+0.010内导柱孔（无导套）（.01）±0（双面）+0.010模板内导套孔（.01）±0（双面）+0.010下料凹模外形0±0.01下料凸模外形C-Z±0.01冲孔凹模外形C+Z±0.01冲孔凹模外形0±0.01卸料板一般冲子导向孔C+0.015+0.010-0.005内导柱孔（无导套）（.01）±0（双面）+0.010卸料板内导套孔（.01）±0（双面）+0.010成形模内脱料板外形C-0.1±0.01固定板冲子固定孔C+0.02±0.01导正销固定孔C+0.01+0.010内导柱固定孔（无）（.01）±0（双面）+0.010脱料板、脱料垫板冲子及导柱销孔+1+0.10内脱料板外形+1+0.10下垫板落料孔+1+0.10下模座落料孔+1.5±0.01上表中Z值取值依下表所列：G1，EG，SGCC，SECC、CRS、SPCC材质料厚≤０.０５０.５＜Ｔ≤１.２０.５＜Ｔ≤１.２０.５＜Ｔ≤１.２＞０.３Ｚ参照薄材５Ｔ７Ｔ７Ｔ８Ｔ不锈钢Ｚ参照薄材8%T8%T10%T12%T铝材Ｚ参照薄材4%T4%T３%Ｔ２％Ｔ（因为我们现在先学习厚材冲压标准，所以薄材标准还暂时不知道）注：上表所列间隙值均指单边冲裁间隙值，冲裁间隙Z的取值与冲裁的料片、材质、厚度及生产条件有关。以上表格未注特别说明的均适用于工程模和连续模。铜材等间隙请示主管间隙是模具设计的重要内容，也许每个工厂的加工设备不同从而导致了加工要求也不同。但总的来说（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
