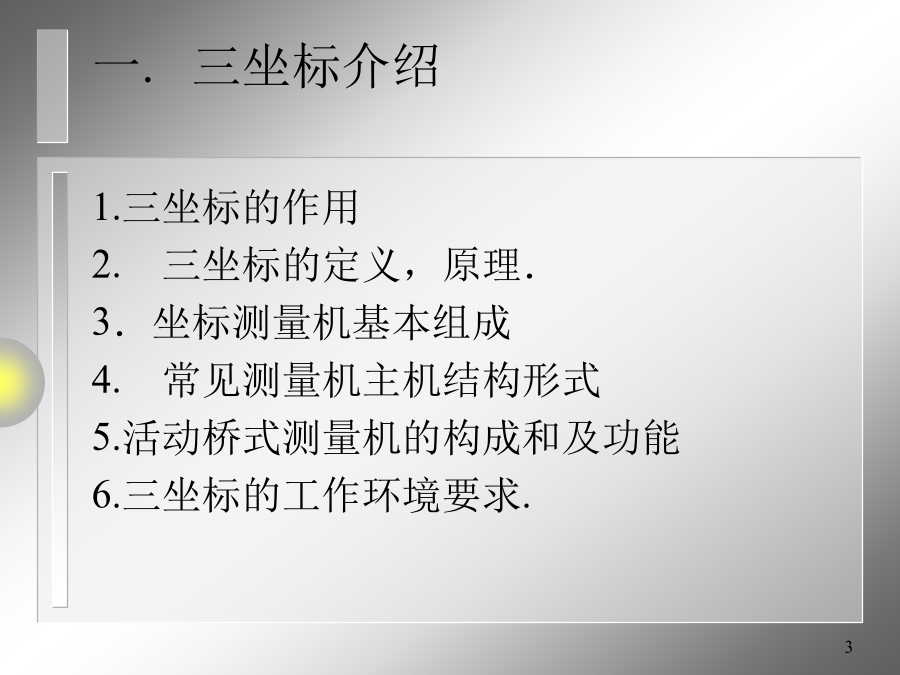

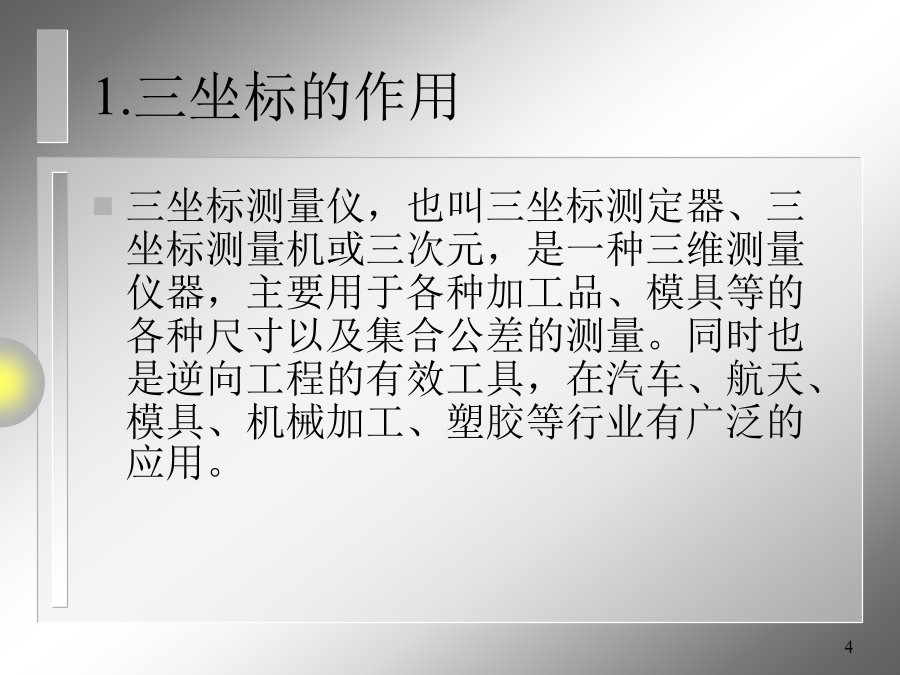

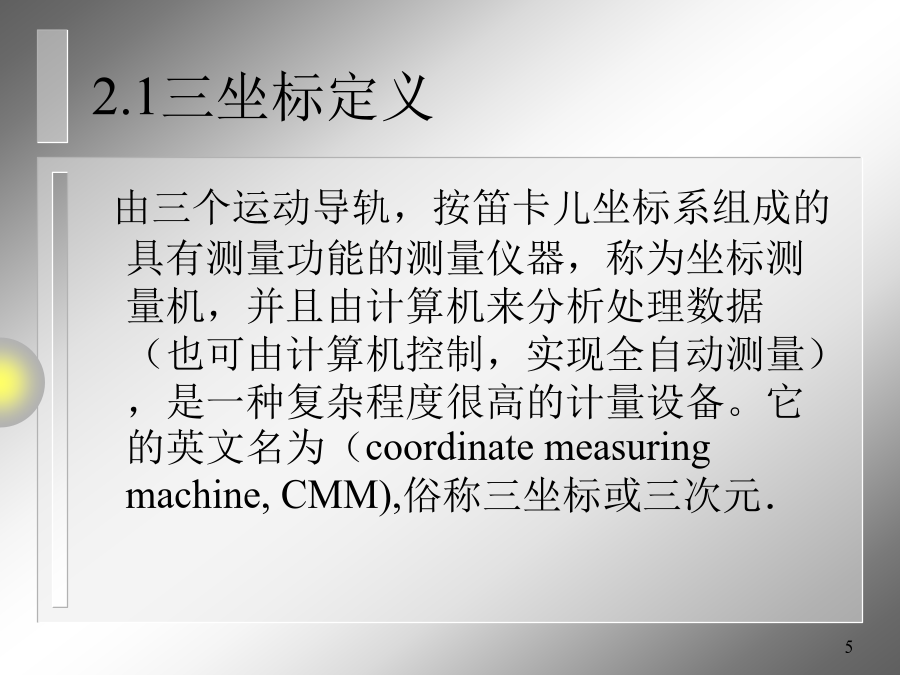

三坐标(CMM)培训教程培训课程目标一.三坐标介绍1.三坐标的作用2.1三坐标定义直角坐标系直角坐标系2.2.三坐标测量原理直角坐标系直角坐标系直角坐标系直角坐标系3．坐标测量机基本组成4.常见测量机主机结构形式4.常见测量机主机结构形式4.常见测量机主机结构形式4.常见测量机主机结构形式5.活动桥式测量机的构成和及功能计数系统部件(读数头和光栅尺)传动系统部件气路系统的部件(过虑器,气浮块)5.活动桥式测量机的构成和及功能二.控制系统(控制柜)5.活动桥式测量机的构成和及功能典型的几种测头(手动)典型的几种测头(手动)典型的几种测头(自动)典型的几种测头(自动)典型的几种测头(扫描测头)典型的几种测头(扫描测头)典型的几种测头(扫描测头)典型的几种测头(扫描测头)典型的几种测头(扫描测头)5.活动桥式测量机的构成和及功能6.测量机基本工作环境.6.测量机基本工作环境.第一部分结束二.坐标测量基础知识1.测头校正(关节旋转测座)1.测头校正(关节旋转测座)1.开机运行PcDmis运行PcDmis运行PcDmis运行PcDmis运行PcDmis运行PcDmis产生测头文件1.测头校正1.测头校正1.测头校正1.测头校正1.测头校正1.测头校正1.测头校正1.测头校正1.测头校正PcDmis的工作平面什么是工作平面工作平面是我们当前所看的方向。例如：当你想去测量工件的上平面时，工作平面是Z+,如果测量元素在前平面时,工作平面为Y-。这一选择对于极坐标系非常重要，PC-DMKIS将决定当前工作平面的0度。*在Z+平面，0度在X+，90度在Y+向。+X矢量方向余弦矢量什么是矢量方向:不正确的矢量=余弦误差零件找正建立步骤机器坐标轴方向。建立步骤实例从工具栏选择“工具”菜单。从特征元素清单中选择单击“找正”按钮几何元素3.基本几何元素元素:直线最小点数:2位置:重心矢量:第一点到最后一点。形状误差:直线度2维/3维:2维/3维3.基本几何元素3.基本几何元素3.基本几何元素3.基本几何元素元素构造点元素构造基本几何元素基本几何元素基本几何元素基本几何元素基本几何元素元素构造圆基本几何元素元素构造直线基本几何元素
