PCB单位换算演示幻灯片.ppt

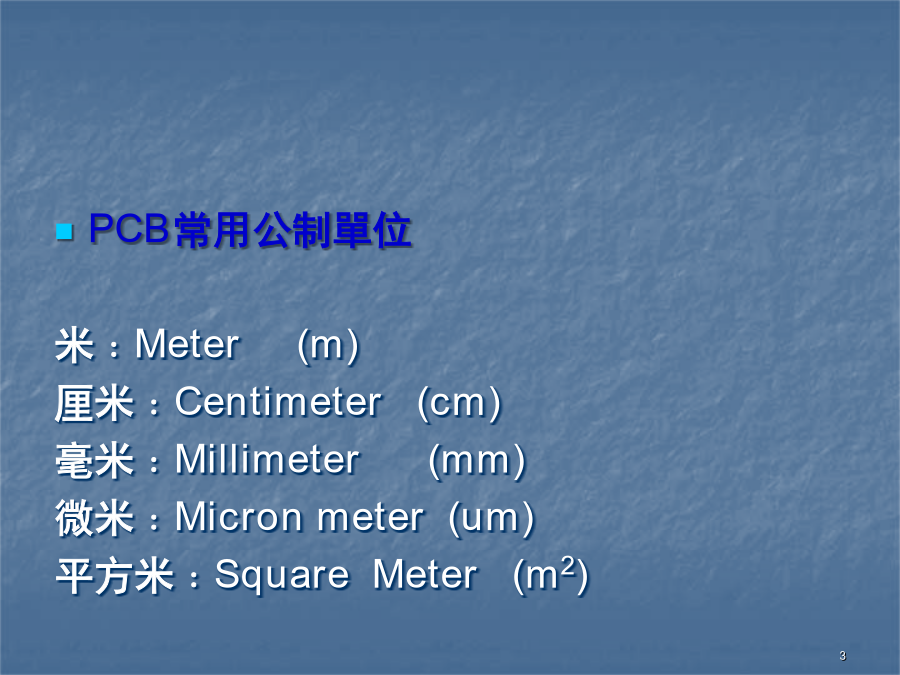

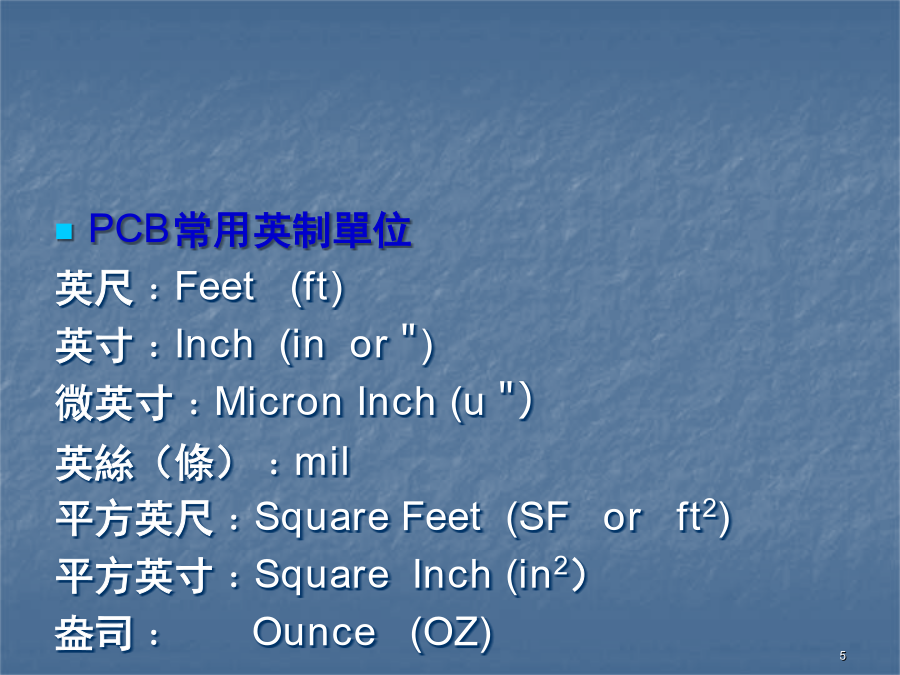

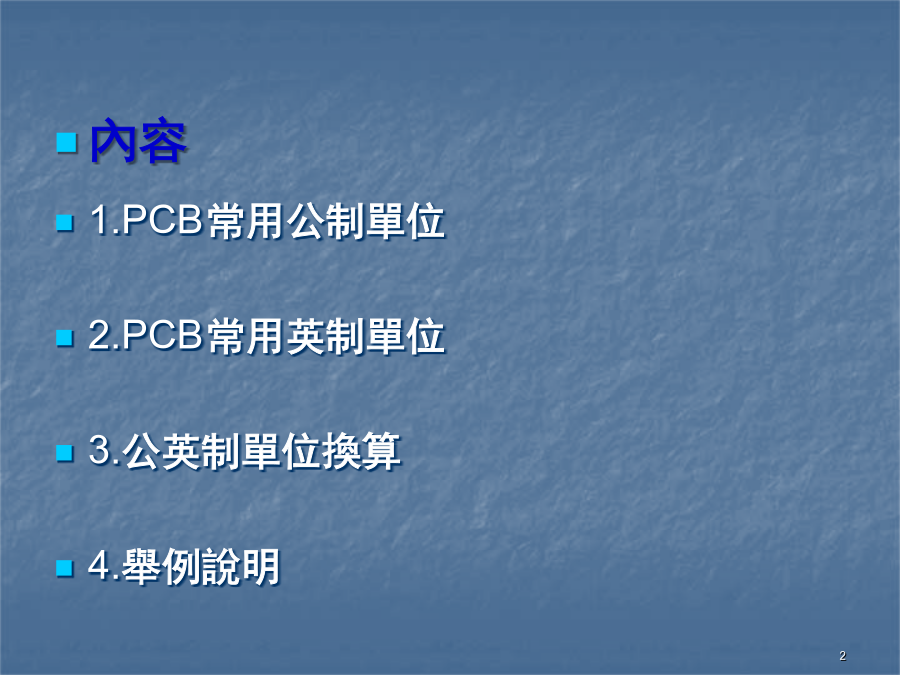

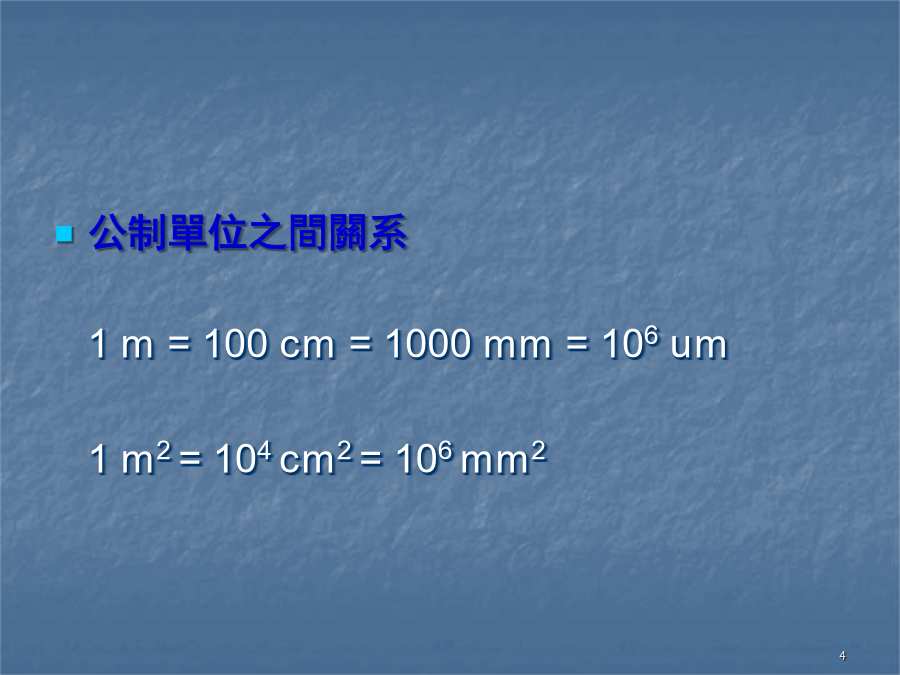

PCB常用單位換算內容1.PCB常用公制單位2.PCB常用英制單位3.公英制單位換算4.舉例說明PCB常用公制單位米﹕Meter(m)厘米﹕Centimeter(cm)毫米﹕Millimeter(mm)微米﹕Micronmeter(um)平方米﹕SquareMeter(m2)公制單位之間關系1m=100cm=1000mm=106um1m2=104cm2=106mm2PCB常用英制單位英尺﹕Feet(ft)英寸﹕Inch(inor")微英寸﹕MicronInch(u")英絲（條）﹕mil平方英尺﹕SquareFeet(SForft2)平方英寸﹕SquareInch(in2）盎司﹕Ounce(OZ)英制單位之間關系1ft=12in1in=1000mil=106u"1SF=144in21OZ=1.36mil(1.4mil)公英制單位換算1inch=2.54cm1inch=25.4mm1mm=39.37mil1mil=0.0254mm1um=39.37u"1m2=10.76SF1SF=0.09294m2舉例說明1一張尺寸40“*48”厚度1.2mm(銅厚0.5OZ)的基板﹐裁成6PNL去現場作業﹐試問﹕1.該張基板的面積為多少SF?折算成m2又是多少﹖2.該基板厚度為多少mil﹖3.如果該基板拿去電鍍﹐一銅鍍0.35mil﹐二銅鍍0.8mil﹐請問最后面銅厚度是多少mil﹖解答1.面積=40*48/144=13.33SF=13.33/10.76=1.24m22.基板厚度=1.2*39.37=47.24mil3.面銅厚度=0.5*1.4+0.35+0.8=1.85mil舉例說明2成品孔徑為0.6mm（該孔為零件孔）的噴錫板﹐PTH/Cu1厚度為0.45mil﹐二銅厚度為0.5OZ﹐噴錫厚度為850u“,試問﹕1.成品孔徑為多少mil﹖2.鑽孔孔徑應該為多少mm﹖解答1.成品孔徑=0.6*39.37=23.62mil2.鑽孔孔徑=0.6+（0.45+0.5*1.4+850/1000)*2/39.37=0.7mm舉例說明3內層前處理微蝕速率的規格為40-60u”/min,某日經工程師測試微蝕速率結果為2.3um/min,試問該微蝕速率是否合格﹖解答微蝕速率=2.3*39.37=90.55u”>60u”超出標准﹐故不合格﹗TheEnd
