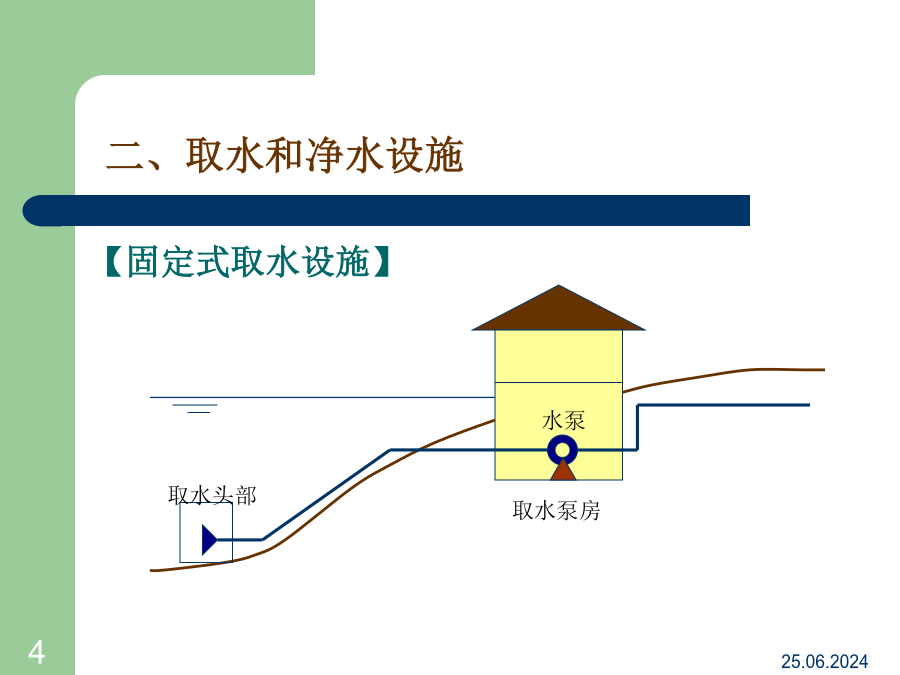

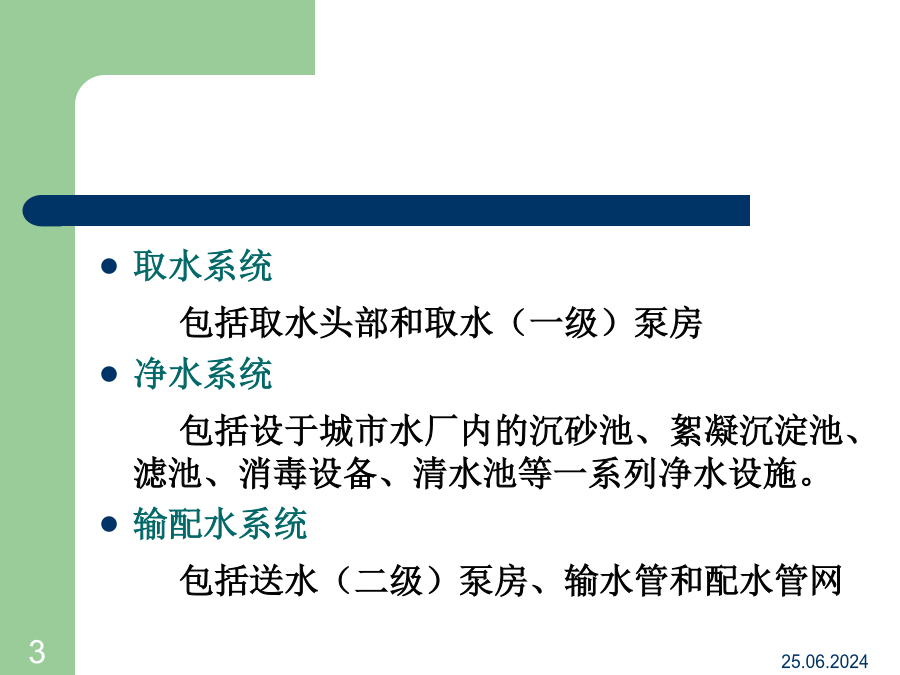

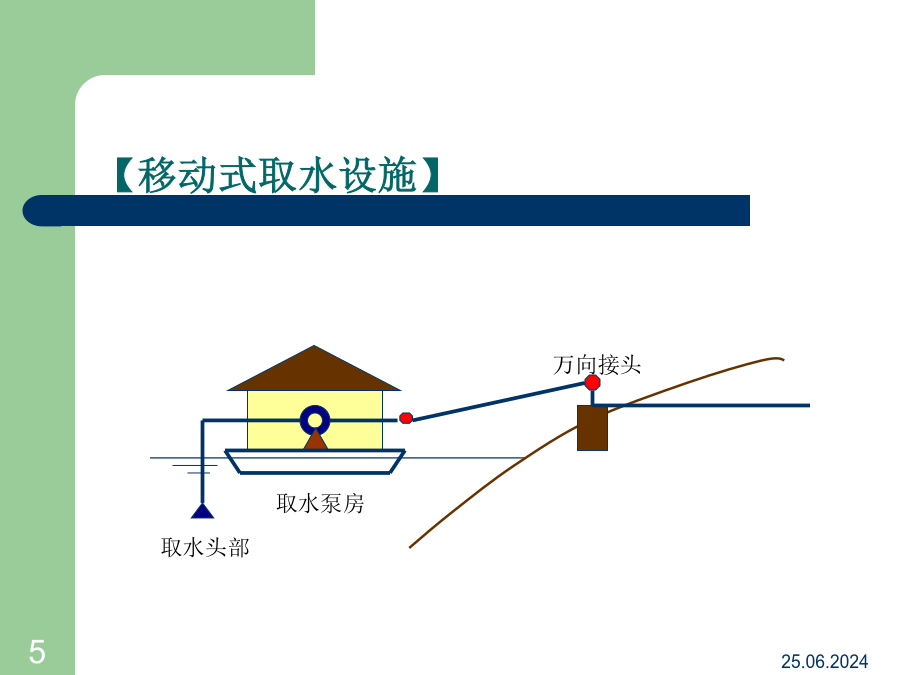

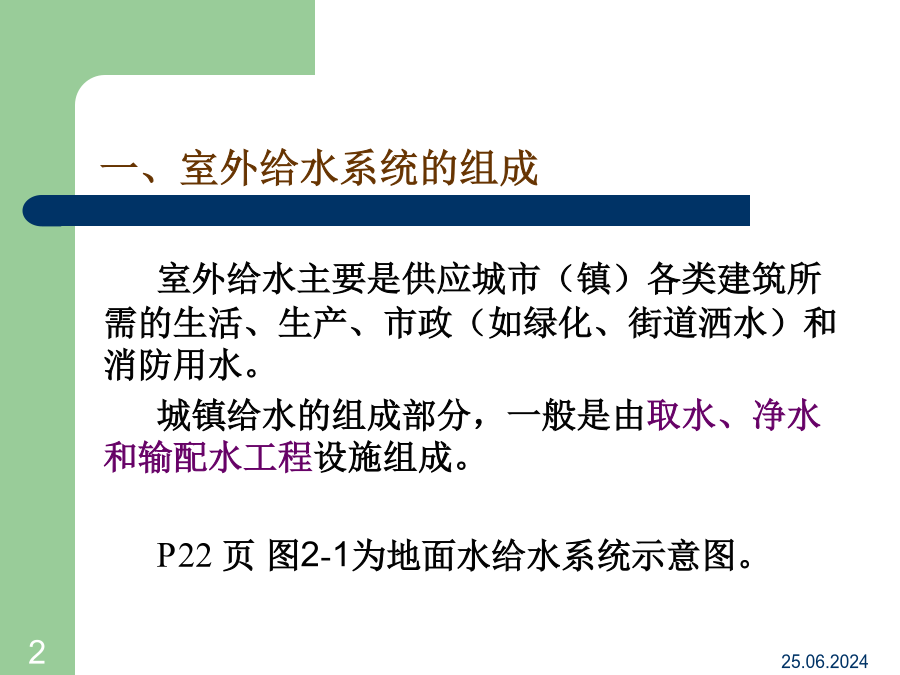

第二章室外给排水工程概述一、室外给水系统的组成取水系统包括取水头部和取水（一级）泵房净水系统包括设于城市水厂内的沉砂池、絮凝沉淀池、滤池、消毒设备、清水池等一系列净水设施。输配水系统包括送水（二级）泵房、输水管和配水管网【固定式取水设施】【移动式取水设施】【净水厂处理流程】【机械加速澄清池外观】【城市水厂图片集锦】1、输水管和配水管网输水管：把水源的水量输送到净水厂。当净水厂远离供水区（城区）时，从净水厂至配水管网间的干管也可作为输水管考虑。配水管网：把经过净化水量配送给各类建筑使用。配水管网有干管和支管之分，为了保证供水可靠和便于灵活调度，大、中城市或大型厂矿企业配水干管都布置成环形，但在小城市（镇）也可布置成树枝状。枝状管网环状管网2、给水管网的布置（1）为避免重复性投资，给水管网按远期规划需要布置，并根据城市规划布局要求合理分布于全供水区。（2）配水管网的干管布置走向按供水主要流向延伸，确保干管尽可能以最短距离到达主要用水地区。（3）为确保安全供水，干管布置成环状网（规划区域周边地带个别管段呈枝状布置）。（4）干管的位置尽可能布置在两侧均有较大用户的道路上，以减少配水支管的数量。（5）管道沿规划道路布置，敷设于道路两边的人行道下或道路中央绿化带下，避免在高级路面或重要道路下敷设。（6）为方便用户取水，管段上需设置配水支管接口和给水栓。配水支管接口的口径为DN150～200mm。（7）管网上应设置市政消火栓。消火栓的设置间距为100～120m。（8）管网中阀门设置最大间距不超过1200m；阀门的设置可保证管路检修时关闭的管道根数不超过1根。3、管网压力给水管网各处的压力（压强水头）是根据城市各用水户要求的水压确定．也称管网自由水头。因为管网都具有一定长度，输、配水过程都会产生水头损失，故无论树枝管网或环形管网的各处，其水压（压强水头）是不同的。当室内供水所需水压确定后，必须根据该建筑所在位置，对照该处给水的自由水头（建筑用水水源取自此处），正确选定建筑给水方式，才能保证用水安全可靠。【供水管施工图片】由于城市发展规划、地形、水源状况和用水要求等条件的不同，城市给水系统是千差万别的。1、统一给水系统当城镇给水系统的水质，均按生活用水标准统一供应各类建筑作生活、生产、消防用水，则称此类给水系统为统一给水系统。这类给水系统适用于新建中、小城市、工业区或大型厂矿企业中用水户较集中、地形较平均，且对水质、水压要求也比较接近的情况。2．分质给水系统当一座城市、或大型厂矿企业的用水，因生产性质对水质要求不同，特别对其大用水户，其对水质的要求低于生活用水标准，适宜采用分质给水系统。这种给水系统优点，显然因分质供水而节省了净水运行费用，缺点是需设置两套净水设施和两套管网，管理工作复杂。选用这种给水系统应作技术、经济分析和比较。3．分压给水系统当城市或大型厂矿企业用水户要求水压差别很大，按统一供水，压力没有差别，势必造成高压用户压力不足而增加局部增压设备，这种分散增压不但增加管理工作量，而且能耗也大，此时可采用分压给水系统。4．分区给水系统用于大、中城镇，面积比较辽阔、地形有明显高、低分区变化、城镇规划功能划分明确，具有分期建设的条件。为了保证供水可靠性，区间应有管道联通，以便能够区间互相支援灵活调度。—、室外排水体制1、排水的种类生活污水：粪便污水，盥洗、洗涤废水等工业废水：包括生产污水和生产废水降水：屋面雨（雪）水、地面雨水径流（1）合流制排水体制特点是是把生活污水、生产污（废）水和雨（雪）水只用一套管渠集流。直泄式合流制:对混合水不加处理，直接分散排入水体。这种排水体系，随着城镇发展，对水体污染逐渐严重，一般不再采用。截流式合流制（图2-8(a)）：把合流的污废水和雨水先送到沿河截流干渠或干管。a.晴天时:水量较小，截流干管（渠）把水送到污水厂处理达标后排放水体；b.降雨时:水量增大，原集流管渠小流量污水会被增加的雨水稀释，污染程度减轻，超出处理厂能够处理水量的部分溢流排入河道水体。合流制排水体制（截留式）（2）分流制排水体制（图2－8(b)）特点是把生活污水、工业废水和雨水径流用两套或两套以上管渠汇集和导流。一般把生活污水和水质与生产污水送到污水处理厂，经处理达到排放标准后，再送到水体（江、河、湖、海）；而雨（雪）水径流和部分污染较轻的生产废水经汇集就近排入水体。由于分流制排水体制对保护环境有利，为近代城市发展所采用，而旧城市的更新排水系统也逐步采用分流制排水系统。分流制排水体制1．污水排水系统是由建筑排水系统、庭院或街坊排水管网、污水提升泵站及压力排水管、污水处理厂、污水出口设施等5个部分组成。庭院或街坊排水管道，是接纳和汇集建筑物内排放污水的起点和初始管路。污水提升及压力排水管是在排水管网不能重力排放时才设置。城市污水排水系统总平
