钢梁稳定性计算步骤.doc

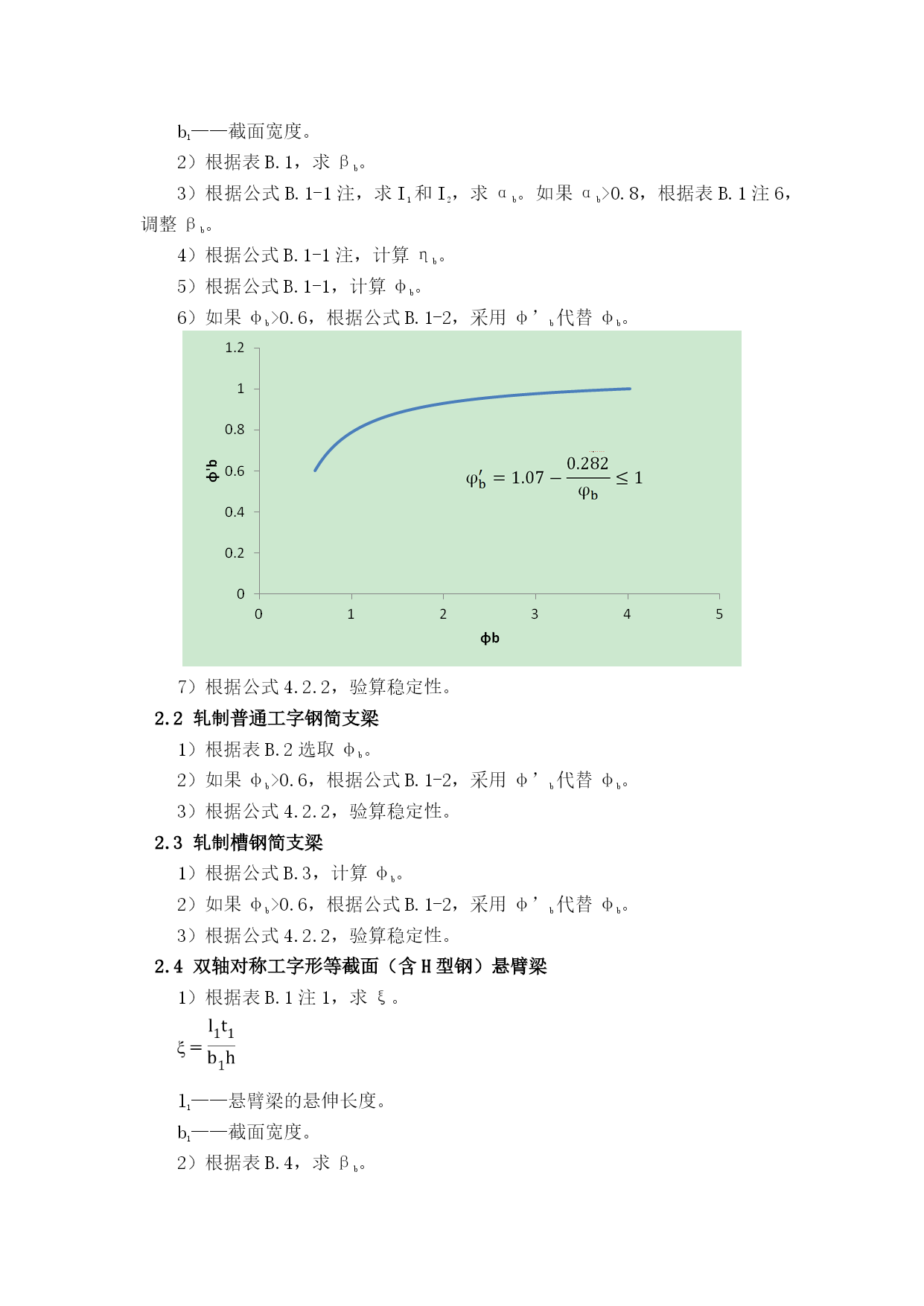

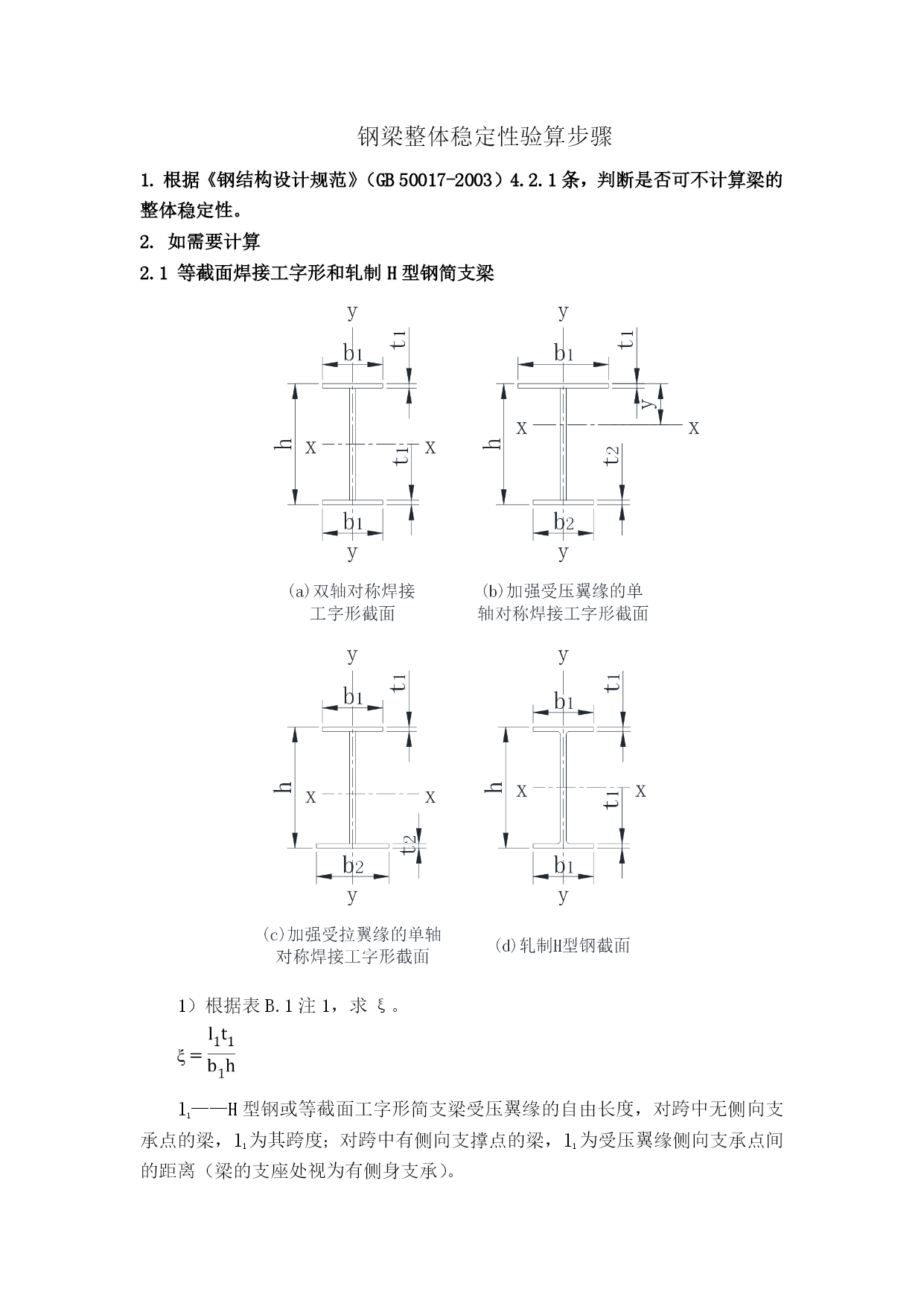

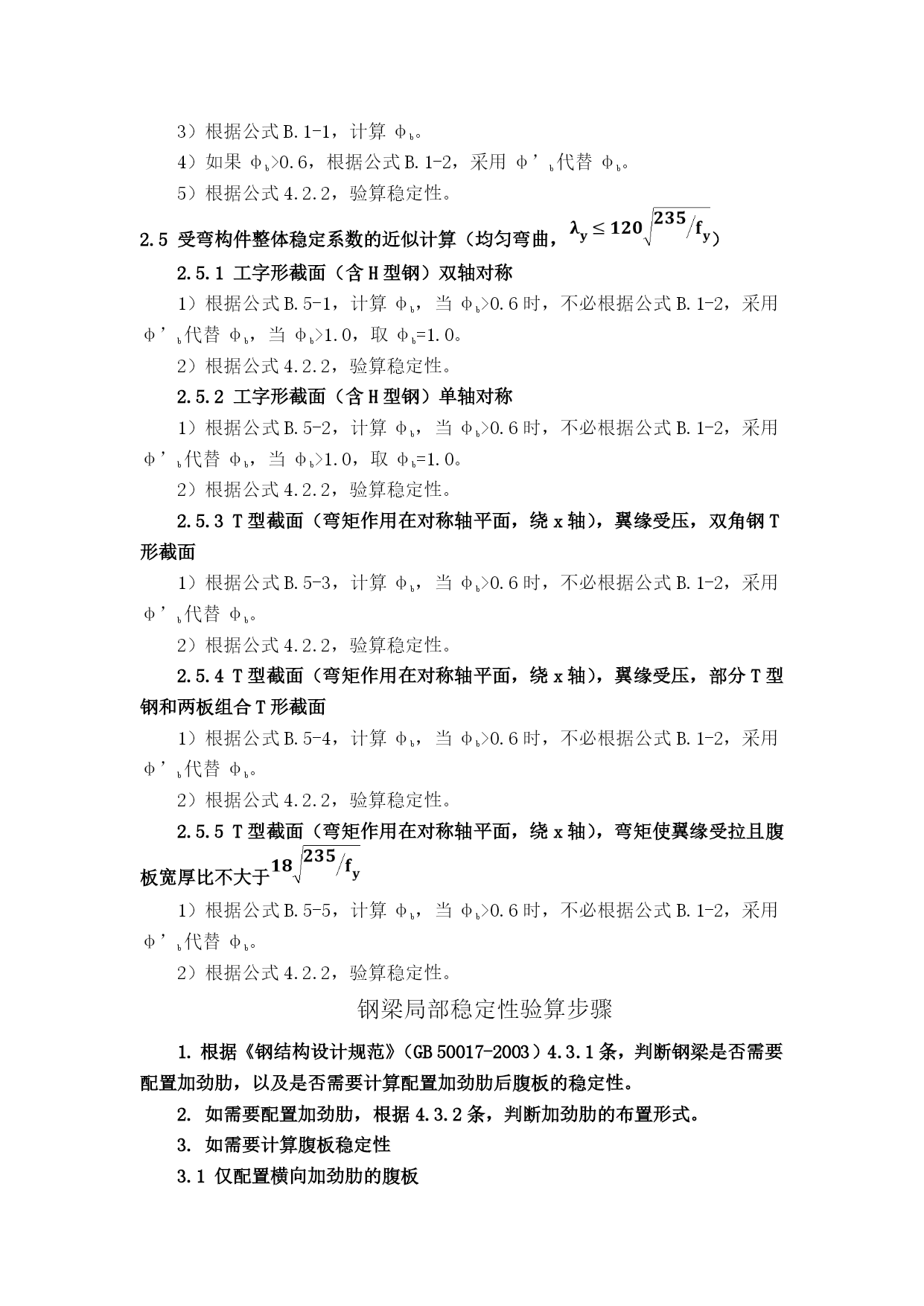

钢梁整体稳定性验算步骤1.根据《钢结构设计规范》（GB50017-2003）4.2.1条，判断是否可不计算梁的整体稳定性。2.如需要计算2.1等截面焊接工字形和轧制H型钢简支梁1）根据表B.1注1，求ξ。l1——H型钢或等截面工字形简支梁受压翼缘的自由长度，对跨中无侧向支承点的梁，l1为其跨度；对跨中有侧向支撑点的梁，l1为受压翼缘侧向支承点间的距离（梁的支座处视为有侧身支承）。b1——截面宽度。2）根据表B.1，求βb。3）根据公式B.1-1注，求I1和I2，求αb。如果αb>0.8，根据表B.1注6，调整βb。4）根据公式B.1-1注，计算ηb。5）根据公式B.1-1，计算φb。6）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。7）根据公式4.2.2，验算稳定性。2.2轧制普通工字钢简支梁1）根据表B.2选取φb。2）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。3）根据公式4.2.2，验算稳定性。2.3轧制槽钢简支梁1）根据公式B.3，计算φb。2）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。3）根据公式4.2.2，验算稳定性。2.4双轴对称工字形等截面（含H型钢）悬臂梁1）根据表B.1注1，求ξ。l1——悬臂梁的悬伸长度。b1——截面宽度。2）根据表B.4，求βb。3）根据公式B.1-1，计算φb。4）如果φb>0.6，根据公式B.1-2，采用φ’b代替φb。5）根据公式4.2.2，验算稳定性。2.5受弯构件整体稳定系数的近似计算（均匀弯曲，）2.5.1工字形截面（含H型钢）双轴对称1）根据公式B.5-1，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b代替φb，当φb>1.0，取φb=1.0。2）根据公式4.2.2，验算稳定性。2.5.2工字形截面（含H型钢）单轴对称1）根据公式B.5-2，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b代替φb，当φb>1.0，取φb=1.0。2）根据公式4.2.2，验算稳定性。2.5.3T型截面（弯矩作用在对称轴平面，绕x轴），翼缘受压，双角钢T形截面1）根据公式B.5-3，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b代替φb。2）根据公式4.2.2，验算稳定性。2.5.4T型截面（弯矩作用在对称轴平面，绕x轴），翼缘受压，部分T型钢和两板组合T形截面1）根据公式B.5-4，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b代替φb。2）根据公式4.2.2，验算稳定性。2.5.5T型截面（弯矩作用在对称轴平面，绕x轴），弯矩使翼缘受拉且腹板宽厚比不大于1）根据公式B.5-5，计算φb，当φb>0.6时，不必根据公式B.1-2，采用φ’b代替φb。2）根据公式4.2.2，验算稳定性。钢梁局部稳定性验算步骤1.根据《钢结构设计规范》（GB50017-2003）4.3.1条，判断钢梁是否需要配置加劲肋，以及是否需要计算配置加劲肋后腹板的稳定性。2.如需要配置加劲肋，根据4.3.2条，判断加劲肋的布置形式。3.如需要计算腹板稳定性3.1仅配置横向加劲肋的腹板1）根据式4.3.3-2d或式4.3.3-2e，计算“用于腹板受弯计算时的通用高厚比λb”；2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr；3）根据式4.3.3-3d或式4.3.3-3e，计算λs；4）根据式4.3.3-3a、式4.3.3-3b或式4.3.3-3c，计算τcr；5）根据式4.3.3-4d或式4.3.3-4e，计算λc；6）根据式4.3.3-4a、式4.3.3-4b或式4.3.3-4c，计算σc,cr；7）根据式4.3.3-1，计算各区格的局部稳定性。3.2同时用横向加劲肋和纵向加劲肋加强的腹板3.2.1受压翼缘与纵向加劲肋之间的区格1）根据式4.3.4-2d或式4.3.4-2e，计算λb1；2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr1；3）根据式4.3.3-3d或式4.3.3-3e，计算λs1，其中h0要换成h1，h1是纵向加劲肋至腹板计算高度受压边缘的距离；4）根据式4.3.3-3a、式4.3.3-3b或式4.3.3-3c，计算τcr1；5）根据式4.3.4-3a或式4.3.4-3b，计算λc1；6）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σc,cr1；7）根据式4.3.4-1，计算受压翼缘与纵向加劲肋之间区格的局部稳定性。3.2.2受拉翼缘与纵向加劲肋之间的区格1）根据式4.3.4-5，计算λb2；2）根据式4.3.3-2a、式4.3.3-2b或式4.3.3-2c，计算σcr2。3）根据式4.3.3-3d或式4.3.3-3e，
