叉车基本知识PPT.ppt

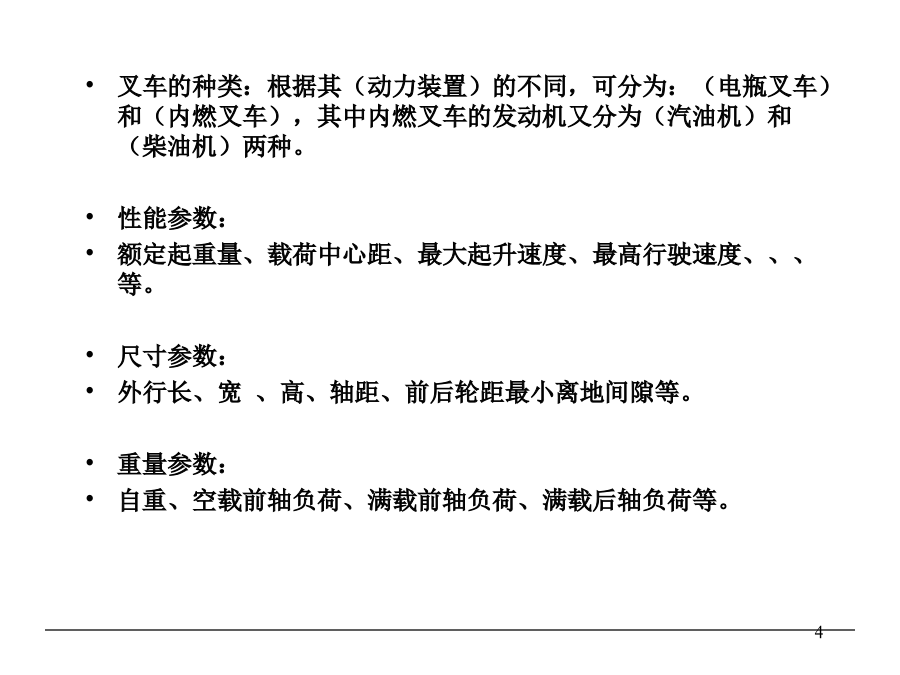

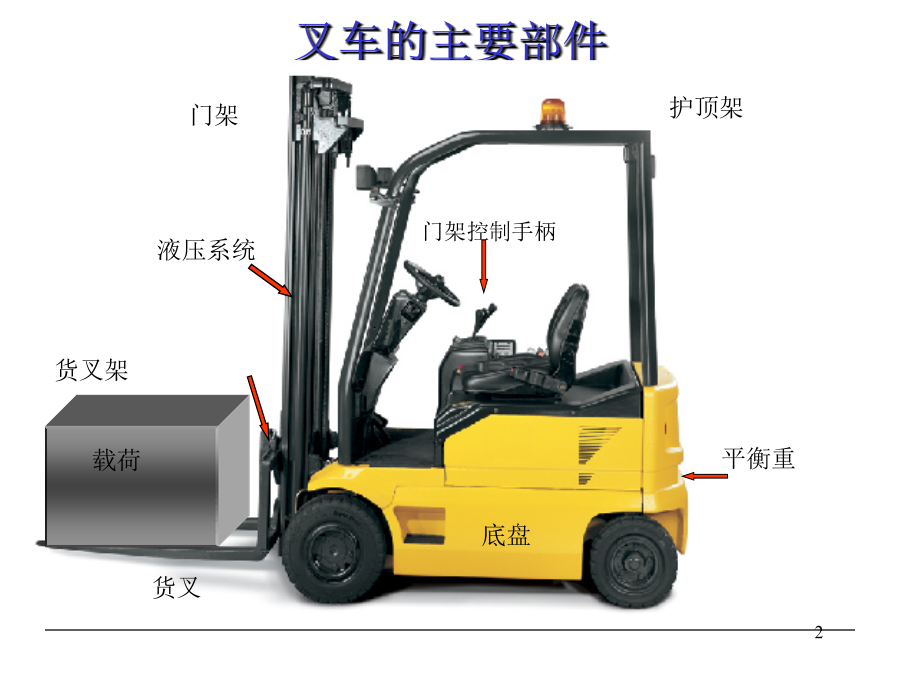

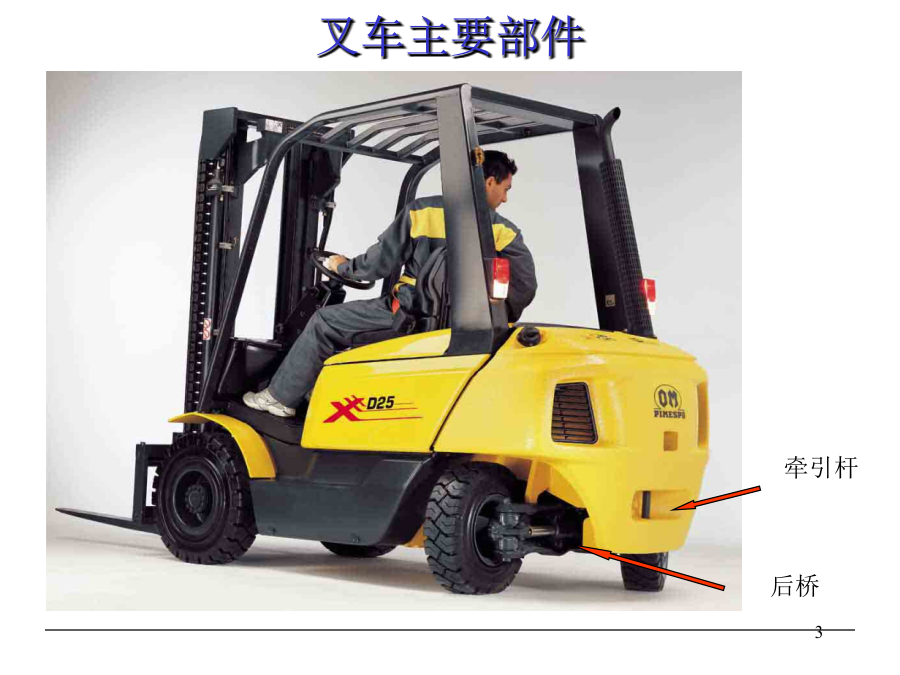

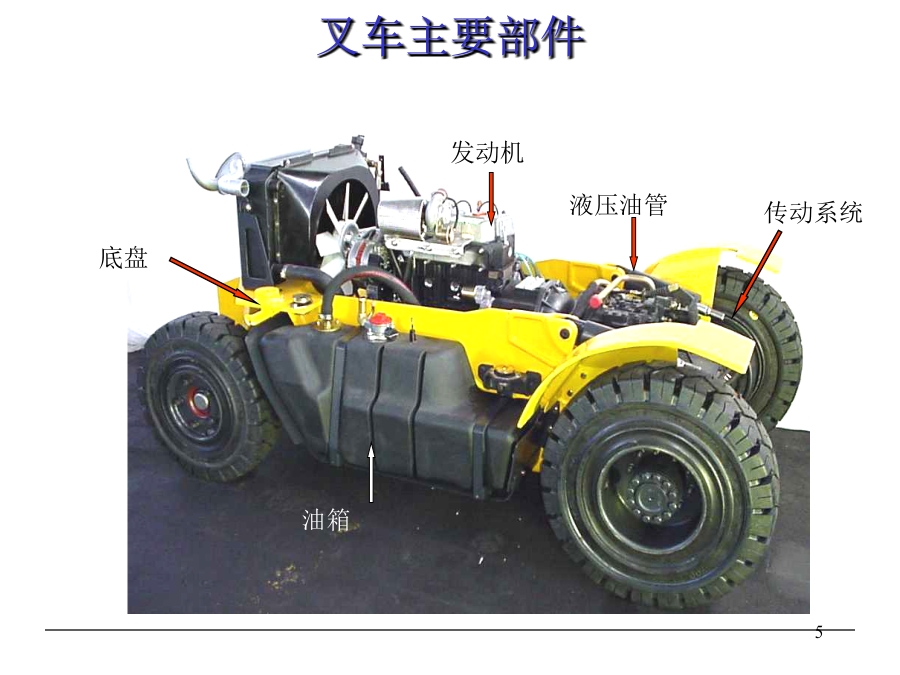

1叉车的主要部件叉车的种类：根据其（动力装置）的不同，可分为：（电瓶叉车）和（内燃叉车），其中内燃叉车的发动机又分为（汽油机）和（柴油机）两种。性能参数：额定起重量、载荷中心距、最大起升速度、最高行驶速度、、、等。尺寸参数：外行长、宽、高、轴距、前后轮距最小离地间隙等。重量参数：自重、空载前轴负荷、满载前轴负荷、满载后轴负荷等。发动机内燃机的基本构造四冲程汽油机主要由曲柄连杆机构、配气机构和燃料供给系、点火系、润滑系、冷却系等组成。内燃机基本术语？上止点：活塞离曲轴中心最远处，即活塞的最高位置叫上止点。下止点：活塞离曲轴中心最近处，即活塞的最低位置叫上止点。活塞行程：上止点到下止点间的距离。气缸工作容积：上止点到下止点之间的容积叫工作容积。燃烧室容积：活塞在上止点时，活塞顶上面的空间叫燃烧室，它的容积叫燃烧室容积。汽缸总容积：燃烧室容积与汽缸工作容积之和，为汽缸总容积。压缩比：汽缸的总容积与燃烧室容积之比叫压缩比。内燃机工作原理1、什么是进气行程？2、什么是压缩行程？3、什么是工作行程？4、什么是排气行程？气缸体的组成是整体的躯干，是安装各个零部件及附件的基础和骨架；它是由气缸体、曲轴瓦和瓦盖、凸轮轴瓦、气缸套等零件组成。气缸体是整体式铸件，它是由上半部的缸筒体和下半部的曲轴箱组成，缸体的夹层设有水套和主油道，以沟通整机的冷却水和润滑油的循环。缸盖的组成缸盖部分安装在气缸体的上部，它是由气缸盖进排气门气门弹簧、分水管等件组成。活塞的组成由活塞、活塞环和活塞销等零件组成。连杆组的组成连杆组由连杆体、连杆盖又称连杆大端盖、连杆螺栓、连杆轴瓦等零件组成。曲轴及飞轮组曲轴的基本组成包括曲轴前端（或称自由端）主轴颈连杆轴颈曲柄平衡重曲轴后端（或称功率输出端）。配气机构燃料供给系统燃料供给系统冷却系统润滑系统电器系统四缸四行程发动机的工作情况四缸汽油机曲轴每转两转就对外作功四次，为使曲轴的旋转比较平稳，需注意以下两点：1、其作功行程间隔应均匀布置，相邻作功的两个汽缸相对应的曲拐互成720°/4=180°夹角。2、连续作功的两缸相隔尽量远些，最好是发动机的前半部和后半部交替进行，这样一方面可以减少主轴承连续载荷，另一方面可使各缸进气分配较均匀。内燃机型号编制规则例：2E105型柴油机2--代表2缸机头数代表缸数E--代表二冲程不用E符号表示时代表是四冲程的105---代表缸径是105毫米内燃叉车：柴油和液化气从电机（发动机）到车轮的运动的传递是通过传动系统实现的，传动系统内部有减速齿轮，在内燃叉车的系统内部有变速齿轮。后桥是转向桥，可能是3轮的或4轮的。所有平衡重安装在以前轴为轴线的叉车上。它是叉车上最重的部件用来帮助叉车负载时保持平衡。电动叉车的电瓶重量是平衡重重量的一部分，这就是为什么内燃叉车的平衡重比电动叉车的重的原因之一。轮胎起升部分：门架门架门架安装在叉车的前部。与叉车连接有两个部分，一个是固定的（与叉车的前桥相连），另一个是可移动的（通过倾斜油缸相连）。叉车的载荷能力载荷中心距影响叉车载荷能力的因数主要的尺寸有:-长度-厚度-宽度叉车的液压系统叉车的液压系统实现门架的运动（包括属具）以及转向的助力作用。液压系统的主要部件有:-泵-分配阀安全阀(旁路阀)-油缸-油箱-液压油管最大压力阀液压泵与发动机或电动马达相连，根据其转速相应地将液压油从油箱输出。泵的特征数据是其流量，即泵每旋转一圈所送出的油的数量(cm3/turn)。在电动叉车中，泵直接与电动马达相连，在内燃叉车中泵直接连接到发动机或传动系统。液压分配阀控制液压油的流向，它是通过控制手柄来完成的。最大压力阀都在分配阀的内部，如果分配阀内部的最大压力值超过了设定值，这个阀就会打开，并将液压油送回油箱。转向系统由转向分配阀来控制，这个阀直接由方向盘来控制，它根据方向盘旋转的速度和圈数分配相应数量的液压油给转向油缸。倾斜系统帮助门架实现前倾/后倾的动作。停止阀避免在载重状态下自动前倾。起升系统—安全阀电动叉车电池提供电力叉车的能源:电池提供电流（安培）和电压（伏特）电池由多个串联的单体组成，以达到所需要的电压:每个单体电压是2伏特从侧面的图片可以看到有24个单体:即电池是电压是48伏特通常讲一个电瓶，可在5个小时内持续放电：如在5个小时内，48Ｖ/400AH的电池可提供400安培小时的电量（80安培每小时）。电动机电动叉车总示意图叉车的稳定性重心:垂直重心的移动谢谢！
