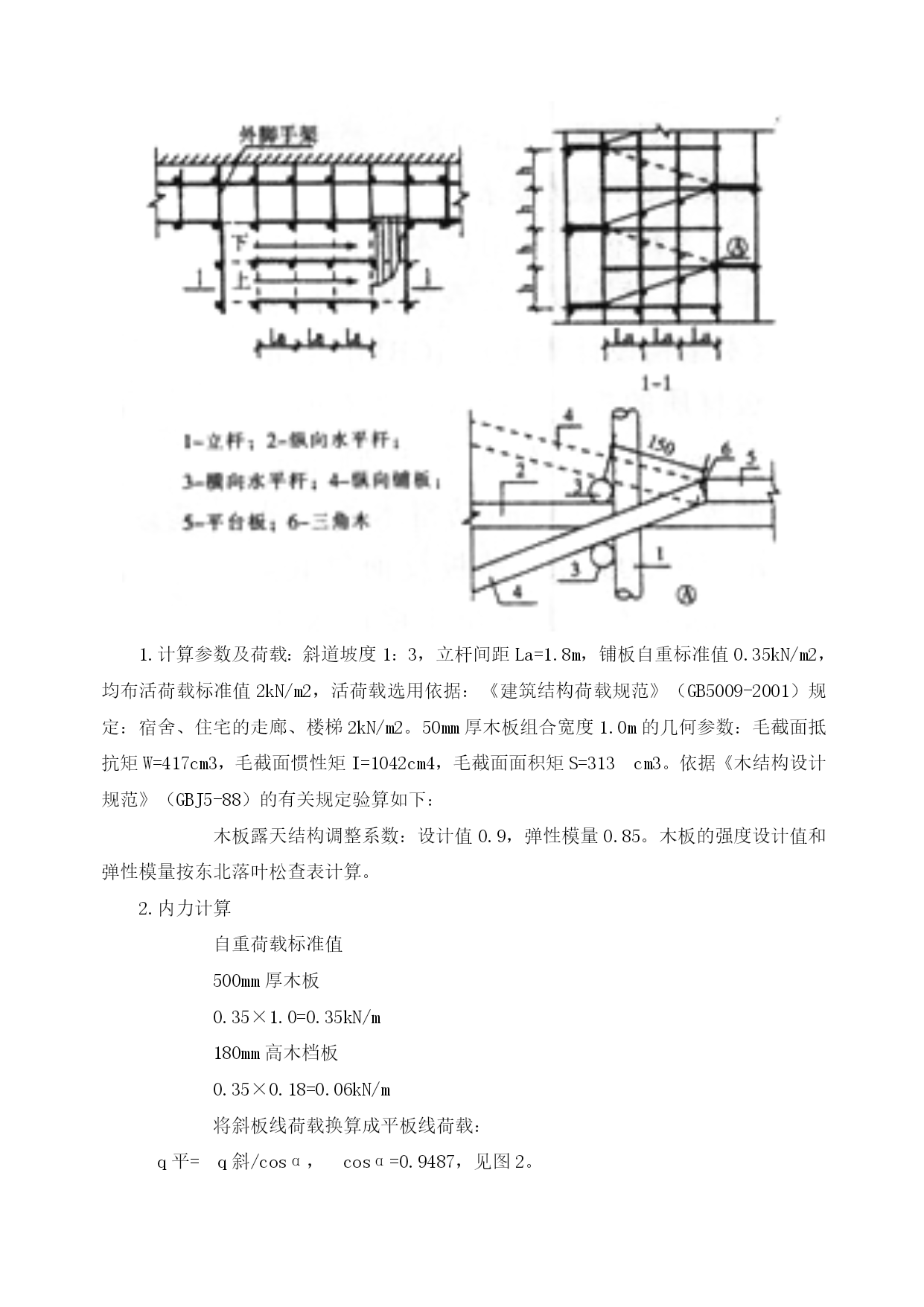

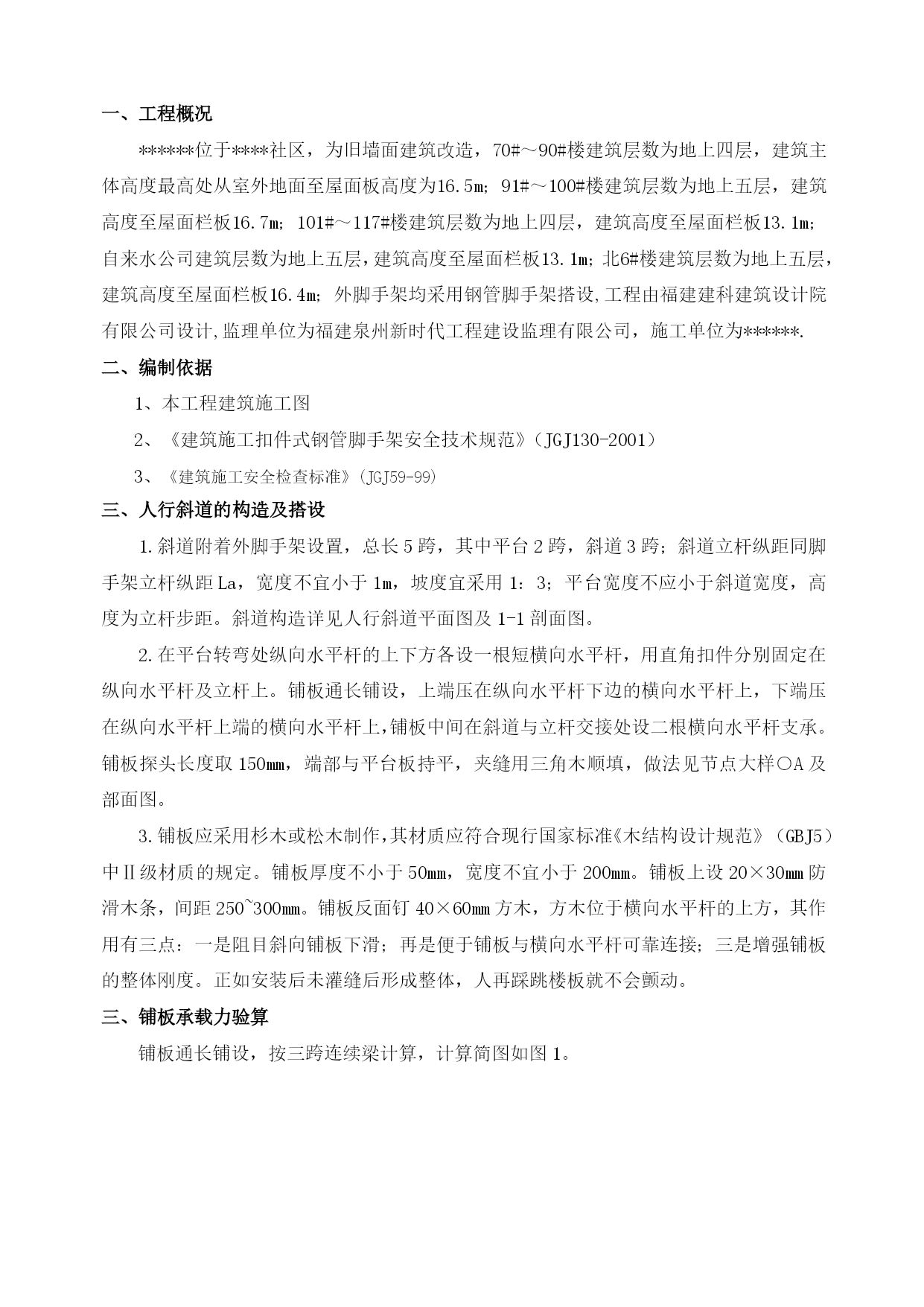

******人行斜道施工方案编制单位：******编制时间：2010年06月18日施工组织设计（施工方案）报审表施表7.1工程名称******施工单位******编制单位现报上******人行斜道施工方案，请予审查。主编编制人工程项目部/专业分包单位（盖章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：年月日总监理工程师日期：年月日一、工程概况******位于****社区，为旧墙面建筑改造，70#～90#楼建筑层数为地上四层，建筑主体高度最高处从室外地面至屋面板高度为16.5m；91#～100#楼建筑层数为地上五层，建筑高度至屋面栏板16.7m；101#～117#楼建筑层数为地上四层，建筑高度至屋面栏板13.1m；自来水公司建筑层数为地上五层，建筑高度至屋面栏板13.1m；北6#楼建筑层数为地上五层，建筑高度至屋面栏板16.4m；外脚手架均采用钢管脚手架搭设,工程由福建建科建筑设计院有限公司设计,监理单位为福建泉州新时代工程建设监理有限公司，施工单位为******.二、编制依据本工程建筑施工图《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《建筑施工安全检查标准》(JGJ59-99)三、人行斜道的HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=构造"\t"_blank"构造及搭设1.斜道附着外HYPERLINK"http://jc.zhulong.com/list_C015050.htm"\t"_blank"脚手架设置，总长5跨，其中平台2跨，斜道3跨；斜道立杆纵距同HYPERLINK"http://jc.zhulong.com/list_C015050.htm"\t"_blank"脚手架立杆纵距La，宽度不宜小于1m，坡度宜采用1：3；平台宽度不应小于斜道宽度，高度为立杆步距。斜道HYPERLINK"http://wiki.zhulong.com/baike/detail.asp?t=构造"\t"_blank"构造详见人行斜道平面图及1-1剖面图。2.在平台转弯处纵向水平杆的上下方各设一根短横向水平杆，用直角扣件分别固定在纵向水平杆及立杆上。铺板通长铺设，上端压在纵向水平杆下边的横向水平杆上，下端压在纵向水平杆上端的横向水平杆上，铺板中间在斜道与立杆交接处设二根横向水平杆支承。铺板探头长度取150mm，端部与平台板持平，夹缝用三角木顺填，做法见节点大样○A及部面图。3.铺板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。铺板厚度不小于50mm，宽度不宜小于200mm。铺板上设20×30mm防滑木条，间距250~300mm。铺板反面钉40×60mmHYPERLINK"http://jc.zhulong.com/list_C060520.htm"\t"_blank"方木，HYPERLINK"http://jc.zhulong.com/list_C060520.htm"\t"_blank"方木位于横向水平杆的上方，其作用有三点：一是阻目斜向铺板下滑；再是便于铺板与横向水平杆可靠连接；三是增强铺板的整体刚度。正如安装后未灌缝后形成整体，人再踩跳楼板就不会颤动。三、铺板承载力验算铺板通长铺设，按三跨连续梁计算，计算简图如图1。1.计算参数及荷载：斜道坡度1：3，立杆间距La=1.8m，铺板自重标准值0.35kN/m2，均布活荷载标准值2kN/m2，活荷载选用依据：《建筑结构荷载规范》（GB5009-2001）规定：宿舍、住宅的走廊、楼梯2kN/m2。50mm厚木板组合宽度1.0m的几何参数：毛截面抵抗矩W=417cm3，毛截面惯性矩I=1042cm4，毛截面面积矩S=313cm3。依据《木结构设计规范》（GBJ5-88）的有关规定验算如下：木板露天结构调整系数：设计值0.9，弹性模量0.85。木板的强度设计值和弹性模量按东北落叶松查表计算。2.内力计算自重荷载标准值500mm厚木板0.35×1.0=0.35kN/m180mm高木档板0.35×0.18=0.06kN/m将斜板线荷载换算成平板线荷载：q平=q斜/cosα，cosα=0.9487，见图2。图2自重计算简图qk1=（0.35+0.6）/0.9487=0.43kN/m均布活荷载标准值：qk2=（2×1.0）/0.9487=2.11kN/m自重荷戴设计值：q1=1.2×0.43=0.52kN/m均布活荷载设计值：q2=1.4×2.11=2.95kN/m活荷载按不利荷载分布计算，有关不利
