饮料灌装常见问题简析PPT学习课件.ppt

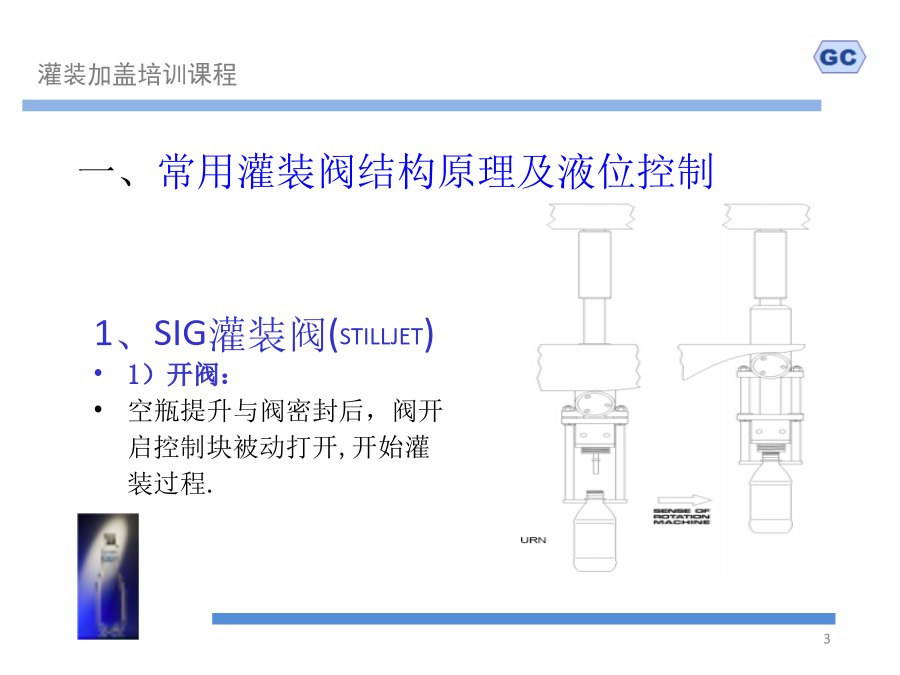

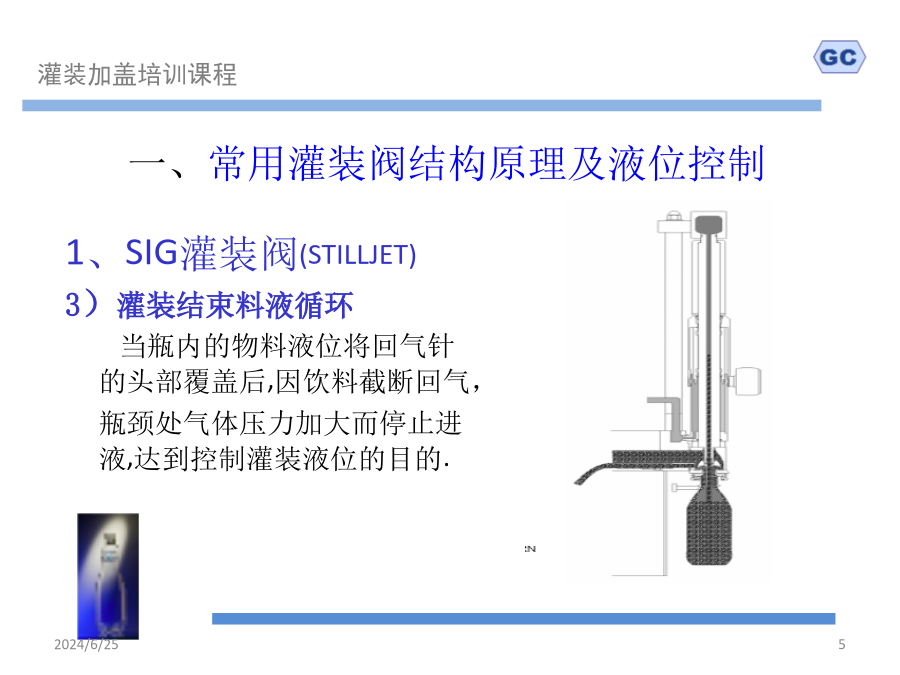

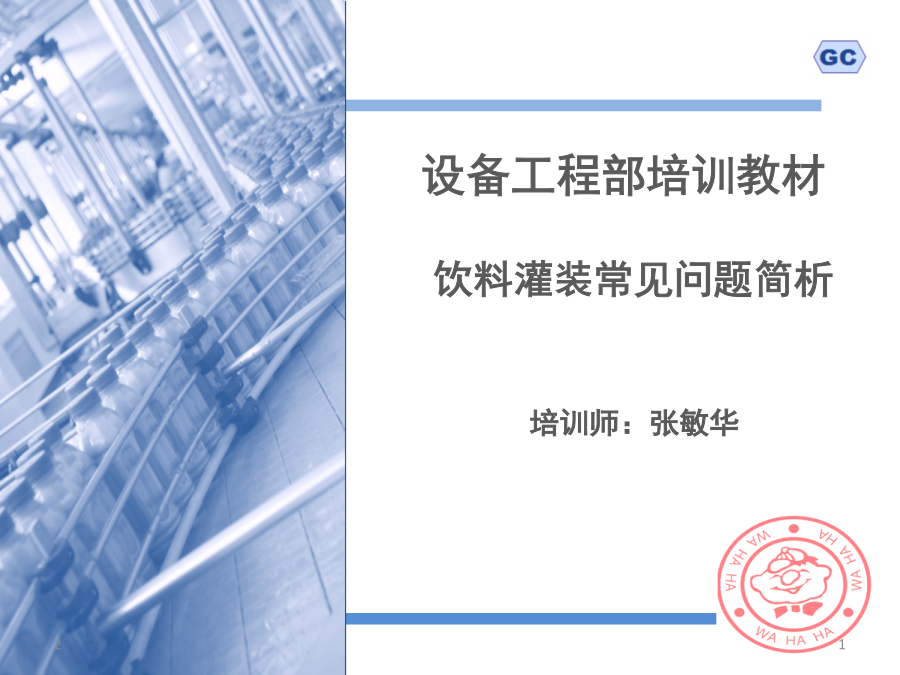

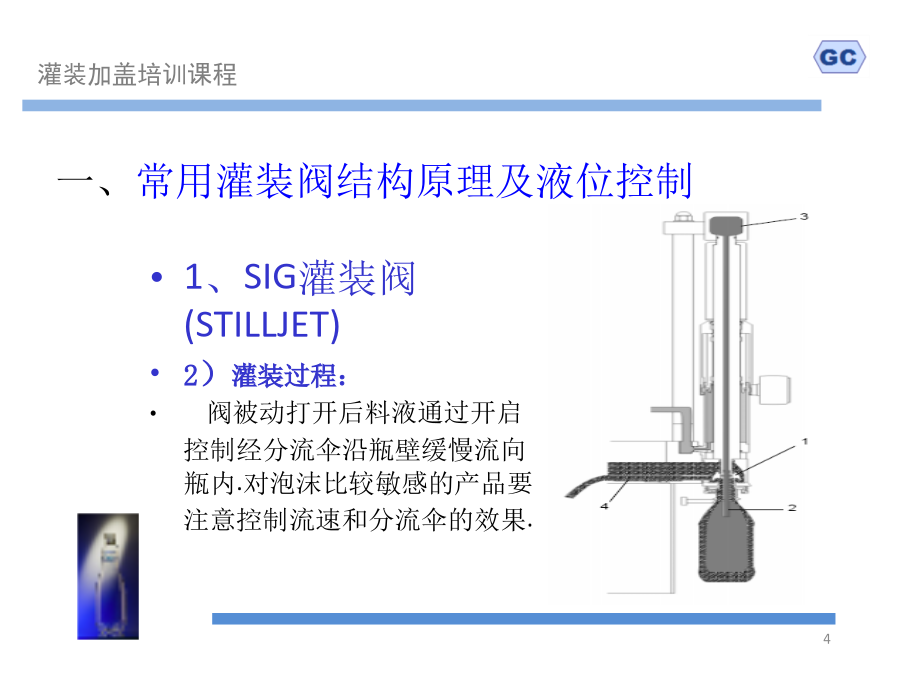

设备工程部培训教材饮料灌装常见问题简析本次交流的内容1/21、SIG灌装阀(STILLJET)1）开阀：空瓶提升与阀密封后，阀开启控制块被动打开,开始灌装过程.1、SIG灌装阀(STILLJET)2）灌装过程：阀被动打开后料液通过开启控制经分流伞沿瓶壁缓慢流向瓶内.对泡沫比较敏感的产品要注意控制流速和分流伞的效果.一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、常用灌装阀结构原理及液位控制一、灌装原理及液位控制6、合肥中臣灌装阀(等压阀)2）灌装：瓶与缸内压力相等后，液体阀在弹簧作用下打开，缸内饮料靠重力通过液体通道经装在注气管上的分流伞，均匀地沿瓶内壁灌入瓶内，同时瓶内气体顺注气管又返回缸内。如出现爆瓶，缸内外产生压力差，缸内压力将灌装通道迅速关闭5、合肥中臣灌装阀(等压阀)3）灌装结束：饮料继续灌注，直至瓶内液位达到注气管口,因饮料截断回气，瓶颈处气体压力加大而停止进液，因此瓶内液位的高低可用改变注气管的长短来实现6、合肥中臣灌装阀(等压阀)4）排气卸压：进液停止后拨叉被凸轮压下，进液通道关闭，此时排气阀被凸轮压下打开，瓶颈部的气体压力缓慢释放到大气中，使瓶内外压力相平衡，防止卸瓶时饮料起泡。1、灌装阀5）吹水：拨叉经过位于进瓶星轮和中间星轮之间的瞬开机构(见右图），将短暂打开注气阀针，缸中背压气体将注气管中的残液吹掉。一、灌装原理及液位控制二、封盖原理及高歪盖控制控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制二、封盖原理及高歪盖控制控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制三、瓶传递及瓶口残留控制为设备服务是我们的职责，我们有信心做的更好！以上谢谢
