二次结构支模技术交底.doc

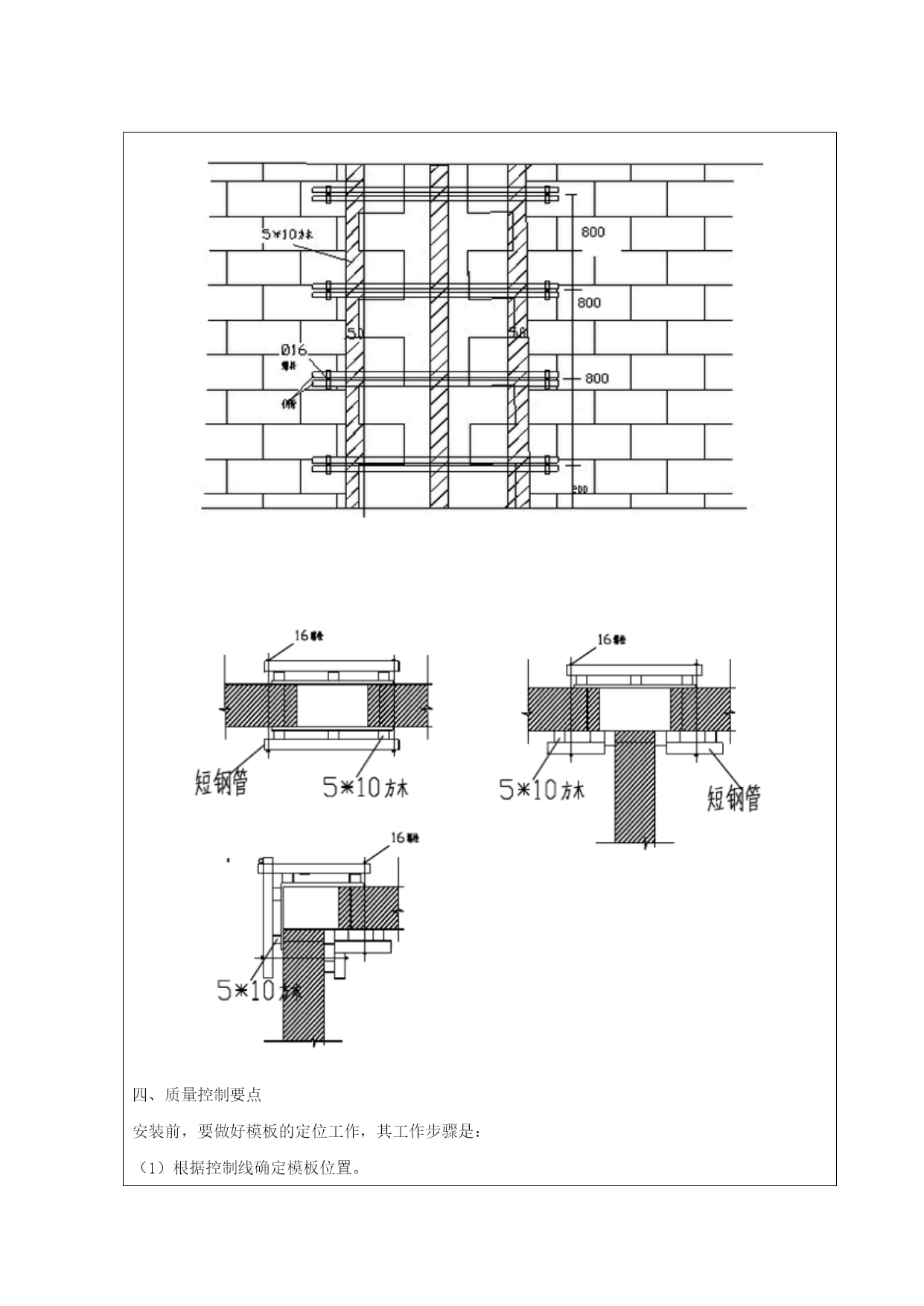

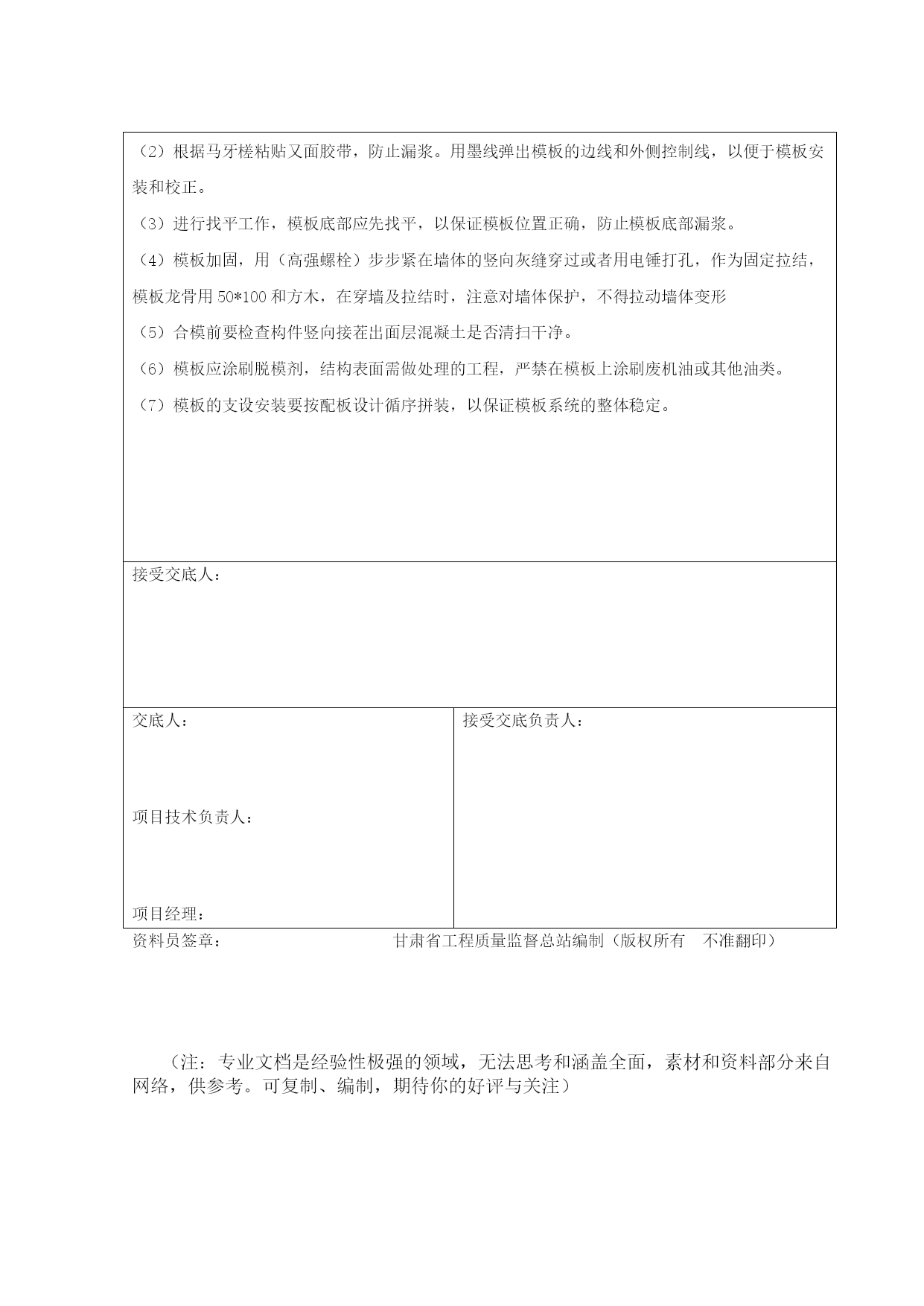

技术交底记录31201□□□单位（子单位）工程名称申联生物医药（上海）有限公司兰州分公司建设项目分部（子部分）工程名称101#，103#分项工程名称构造柱模板施工单位中国电子系统工程第二建设有限公司项目经理交底人接受交底人数作业班组木工班组交底内容：施工前应认真熟悉图纸，严格按照相应的规范及图纸设计要求进行施工。施工过程中应对以下几点进行重点控制一材料要求16mm厚木工模板、50×100mm方木、、Ф48*3.5钢管。二作业条件二作业条件1、构造柱钢筋绑扎完毕，并办好隐检手续。2、模板拉杆，砌砖时应按要求预留步步紧孔洞。（空心砖不留孔洞）3、检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰三操作工艺1、工艺流程：准备工作→支构造柱模板→办预检→模板拆除2、支模前将构造柱、过梁杂物全部清理干净。3、支模板：模板的安装支设必须符合下列规定：（1）模板必须有足够的承载能力、刚度、能可靠地承受浇筑混凝土的侧压力。（2）要保证构件各部位形状尺寸和相互位置的正确。（3）模板的拼（接）缝应严密，不得漏浆。（4）构造柱模板每边包墙60mm。每道墙上设三根方木，离地200设置两道钢管采用步步拉结固定，其他尺寸如图示。四、质量控制要点安装前，要做好模板的定位工作，其工作步骤是：（1）根据控制线确定模板位置。（2）根据马牙槎粘贴又面胶带，防止漏浆。用墨线弹出模板的边线和外侧控制线，以便于模板安装和校正。（3）进行找平工作，模板底部应先找平，以保证模板位置正确，防止模板底部漏浆。（4）模板加固，用（高强螺栓）步步紧在墙体的竖向灰缝穿过或者用电锤打孔，作为固定拉结，模板龙骨用50*100和方木，在穿墙及拉结时，注意对墙体保护，不得拉动墙体变形（5）合模前要检查构件竖向接茬出面层混凝土是否清扫干净。（6）模板应涂刷脱模剂，结构表面需做处理的工程，严禁在模板上涂刷废机油或其他油类。（7）模板的支设安装要按配板设计循序拼装，以保证模板系统的整体稳定。接受交底人：交底人：项目技术负责人：项目经理：接受交底负责人：资料员签章：甘肃省工程质量监督总站编制（版权所有不准翻印）（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
