道路天然气管道防护专项施工方案.doc

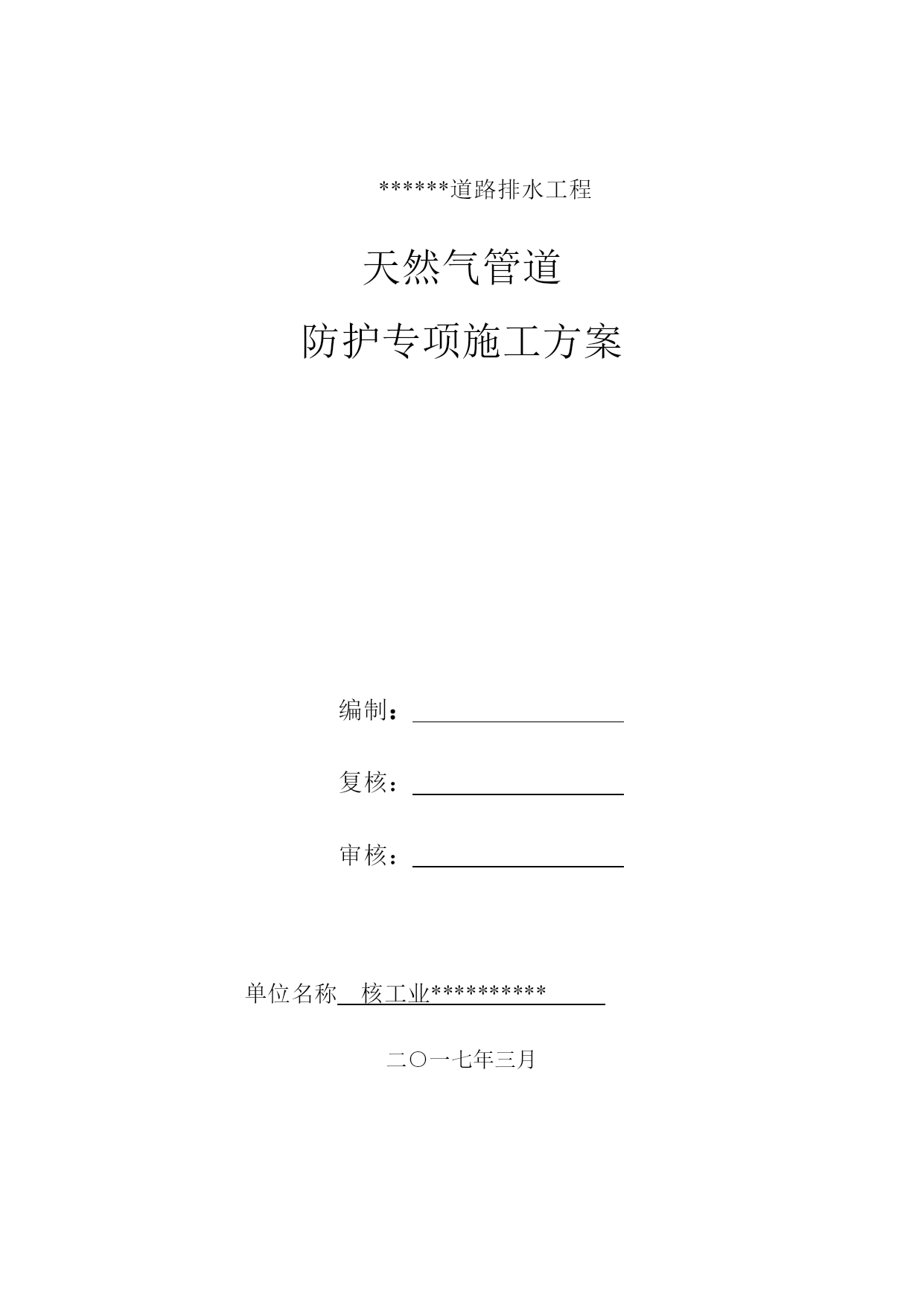

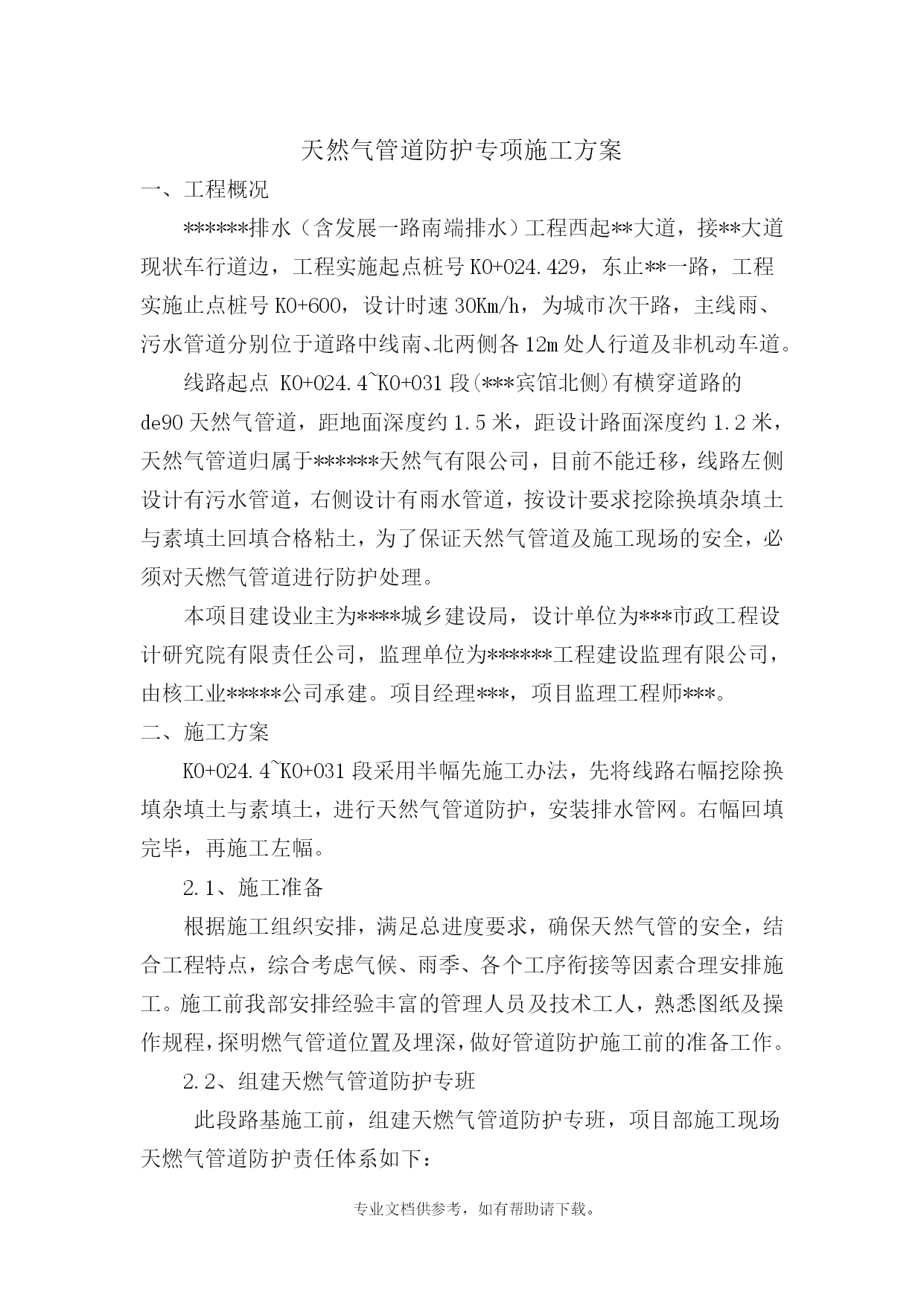

******道路排水工程天然气管道防护专项施工方案编制：复核：审核：单位名称核工业**********二○一七年三月专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。天然气管道防护专项施工方案一、工程概况******排水（含发展一路南端排水）工程西起**大道，接**大道现状车行道边，工程实施起点桩号K0+024.429，东止**一路，工程实施止点桩号K0+600，设计时速30Km/h，为城市次干路，主线雨、污水管道分别位于道路中线南、北两侧各12m处人行道及非机动车道。线路起点K0+024.4~K0+031段(***宾馆北侧)有横穿道路的de90天然气管道，距地面深度约1.5米，距设计路面深度约1.2米，天然气管道归属于******天然气有限公司，目前不能迁移，线路左侧设计有污水管道，右侧设计有雨水管道，按设计要求挖除换填杂填土与素填土回填合格粘土，为了保证天然气管道及施工现场的安全，必须对天燃气管道进行防护处理。本项目建设业主为****城乡建设局，设计单位为***市政工程设计研究院有限责任公司，监理单位为******工程建设监理有限公司，由核工业*****公司承建。项目经理***，项目监理工程师***。二、施工方案K0+024.4~K0+031段采用半幅先施工办法，先将线路右幅挖除换填杂填土与素填土，进行天然气管道防护，安装排水管网。右幅回填完毕，再施工左幅。2.1、施工准备根据施工组织安排，满足总进度要求，确保天然气管的安全，结合工程特点，综合考虑气候、雨季、各个工序衔接等因素合理安排施工。施工前我部安排经验丰富的管理人员及技术工人，熟悉图纸及操作规程，探明燃气管道位置及埋深，做好管道防护施工前的准备工作。2.2、组建天燃气管道防护专班此段路基施工前，组建天燃气管道防护专班，项目部施工现场天燃气管道防护责任体系如下：管道防护总负责人:***管道防护技术负责人:***管道防护专职安全员：***管道防护现场施工负责人：***管道防护现场施工技术员：***施工班组负责人:***2.3、探明地下管线施工前，现场施工负责人与********天然气有限公司联系，核实然气管道的位置，根据然气部门提供的管线位置确定管道埋深，采用人工开挖，小心谨慎，并加强观察，以免损伤天燃气管道。探明地下管线后，做好标记。将管线5.0米范围内用警戒绳围护隔离，并在附近设置明显的标志牌，组织施工班组进行管线探查交底会。施工前请******天然气有限公司技术人员与监理工程师到场监督，设置好安全警示标志，切忌违章冒险作业。2.4、挖除杂填土及素填土路基开挖过程中，在天燃气公司工作人员的指导下，确定天燃气管道的具体位置。管线3米范围内开挖采用人工开挖，小心谨慎，并加强观察，以免损伤天燃气管道。管线以下每隔2米设置木质三角支撑,悬空管线,以防管线在开挖后下沉2.5、回填砂砾石路基开挖后，天燃气管道不能长时间裸露在外，抓紧时间进行加回填覆盖。因该段路基设计要求挖除换填杂填土与素填土，回填粘土，全幅换填深度约2.6米，天燃气管线周边与管顶不能采用大型机械碾压，换填土分层压实施工困难，很难保障路基压实质量，因此我部已向建设业主报告，请设计代表来现场，要求该段变更为全幅分层回填砂砾石，灌水密度，填至路基顶面。三、安全保护措施施工区域内天燃气管辖主要荷载为施工车辆通行碾压，容易对地下管线造成破坏，必须对施工区域内的地下管线需加以重点保护。3.1、以我项目部经理为天燃气管线保护第一责任人。各工种负责人为管线保护直接负责人，监督各项保护方案的执行。建立应急反应计划管理程序，对现场出现问题依照应急计划进行安全防护。事故现场人员应及时报告并进行初期抢救项目经理组织紧急施救（火灾事故报当地消防队）伤者急救、疏散人群事故调查、分析处理清理现场，制定恢复施工措施应急反应计划管理程序3.2、落实安全保护责任，建立以项目经理为第一责任人的安全保护措施，施工过程中专业化监测，设专职安全员，施工过程全程旁站，对施工现场全程负责和指挥，发现异样问题立即通知******天然气有限公司和上级部门。3.3、施工过程严禁烟火，安全员必须检查所有施工人员不能带有火机等火源进入施工现场。3.4、施工过程严格采用人工开挖的方式进行开挖，开挖需按照开挖界线进行开挖，靠近天燃气管道处开挖时需轻铲试挖，一挖一观测，以找到天燃气管道和光缆的准确位置。待找到天燃气管道后，根据天燃气管道的直径，轻挖出整个天燃气管道的轮廓。根据已开挖出天燃气管道的位置，继续开挖其余部分的管道，靠近管道开挖一定需要小心谨慎，以免刮伤管道。及时注意基坑周边及然气管道附近的地面开裂情况，挖土期间应加强观察。3.5、了解周边的气站的然气供应情况，有非正常停止供气等现象时立即联系******天然气有限公司进
