施工临时用电组织设计.doc

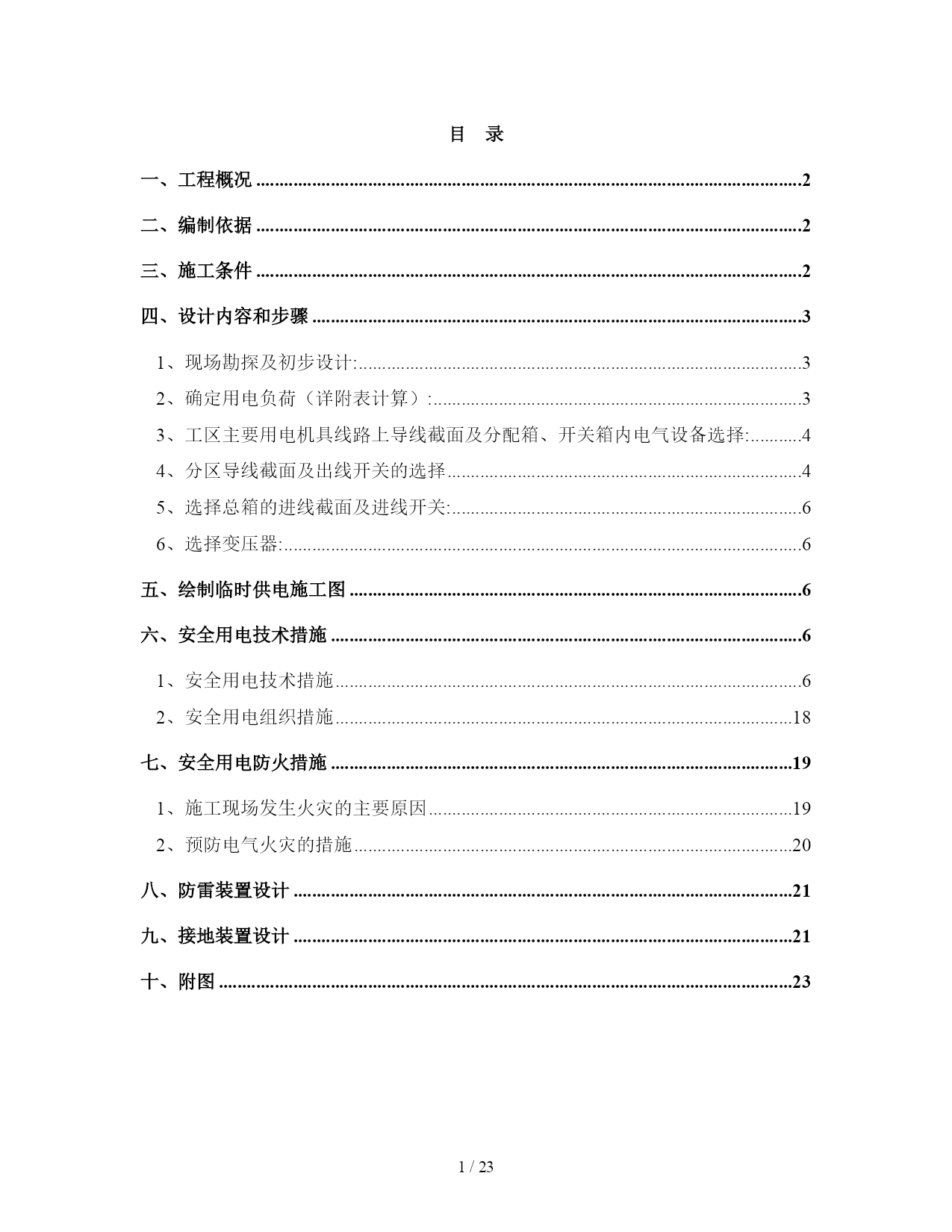

/NUMPAGES23目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc369071522"一、工程概况PAGEREF_Toc369071522\h2HYPERLINK\l"_Toc369071523"二、编制依据PAGEREF_Toc369071523\h2HYPERLINK\l"_Toc369071524"三、施工条件PAGEREF_Toc369071524\h2HYPERLINK\l"_Toc369071525"四、设计内容和步骤PAGEREF_Toc369071525\h3HYPERLINK\l"_Toc369071526"1、现场勘探及初步设计:PAGEREF_Toc369071526\h3HYPERLINK\l"_Toc369071527"2、确定用电负荷（详附表计算）:PAGEREF_Toc369071527\h3HYPERLINK\l"_Toc369071528"3、工区主要用电机具线路上导线截面及分配箱、开关箱内电气设备选择:PAGEREF_Toc369071528\h4HYPERLINK\l"_Toc369071529"4、分区导线截面及出线开关的选择PAGEREF_Toc369071529\h4HYPERLINK\l"_Toc369071530"5、选择总箱的进线截面及进线开关:PAGEREF_Toc369071530\h6HYPERLINK\l"_Toc369071531"6、选择变压器:PAGEREF_Toc369071531\h6HYPERLINK\l"_Toc369071532"五、绘制临时供电施工图PAGEREF_Toc369071532\h6HYPERLINK\l"_Toc369071533"六、安全用电技术措施PAGEREF_Toc369071533\h6HYPERLINK\l"_Toc369071534"1、安全用电技术措施PAGEREF_Toc369071534\h6HYPERLINK\l"_Toc369071535"2、安全用电组织措施PAGEREF_Toc369071535\h18HYPERLINK\l"_Toc369071536"七、安全用电防火措施PAGEREF_Toc369071536\h19HYPERLINK\l"_Toc369071537"1、施工现场发生火灾的主要原因PAGEREF_Toc369071537\h19HYPERLINK\l"_Toc369071538"2、预防电气火灾的措施PAGEREF_Toc369071538\h20HYPERLINK\l"_Toc369071539"八、防雷装置设计PAGEREF_Toc369071539\h21HYPERLINK\l"_Toc369071540"九、接地装置设计PAGEREF_Toc369071540\h21HYPERLINK\l"_Toc369071541"十、附图PAGEREF_Toc369071541\h23施工现场临时用电组织设计一、工程概况一期施工范围为别墅区，场地北侧为空地，西侧和南侧为观澜高尔夫球场,较为开阔，其中南侧有一山体，基坑开挖时先将坑顶至二期建筑边线范围处的山体平整至设计标高，场地东侧临近高尔夫大道，道路下方有地下电缆、给水管和雨水排水管等众多管线。钢筋加工厂布置在现场，仓库及项目部临设布置在临近施工场地的东南侧，电源以市电为主，自备发电组为辅。现场一切机电设备及配电线路均要求根据施工进度进行调配及安装。二、编制依据《低压配电设计规范》GB50054-2011《建筑工程施工现场供电安全规范》GB50194-2002《通用用电设备配电设计规范》GB50055-2011《供配电系统设计规范》GB50052-2009《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-2011三、施工条件主要用电机具及电力负荷计算详附表。四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2
