(精选)计算机控制系统习题答案刘士荣.doc

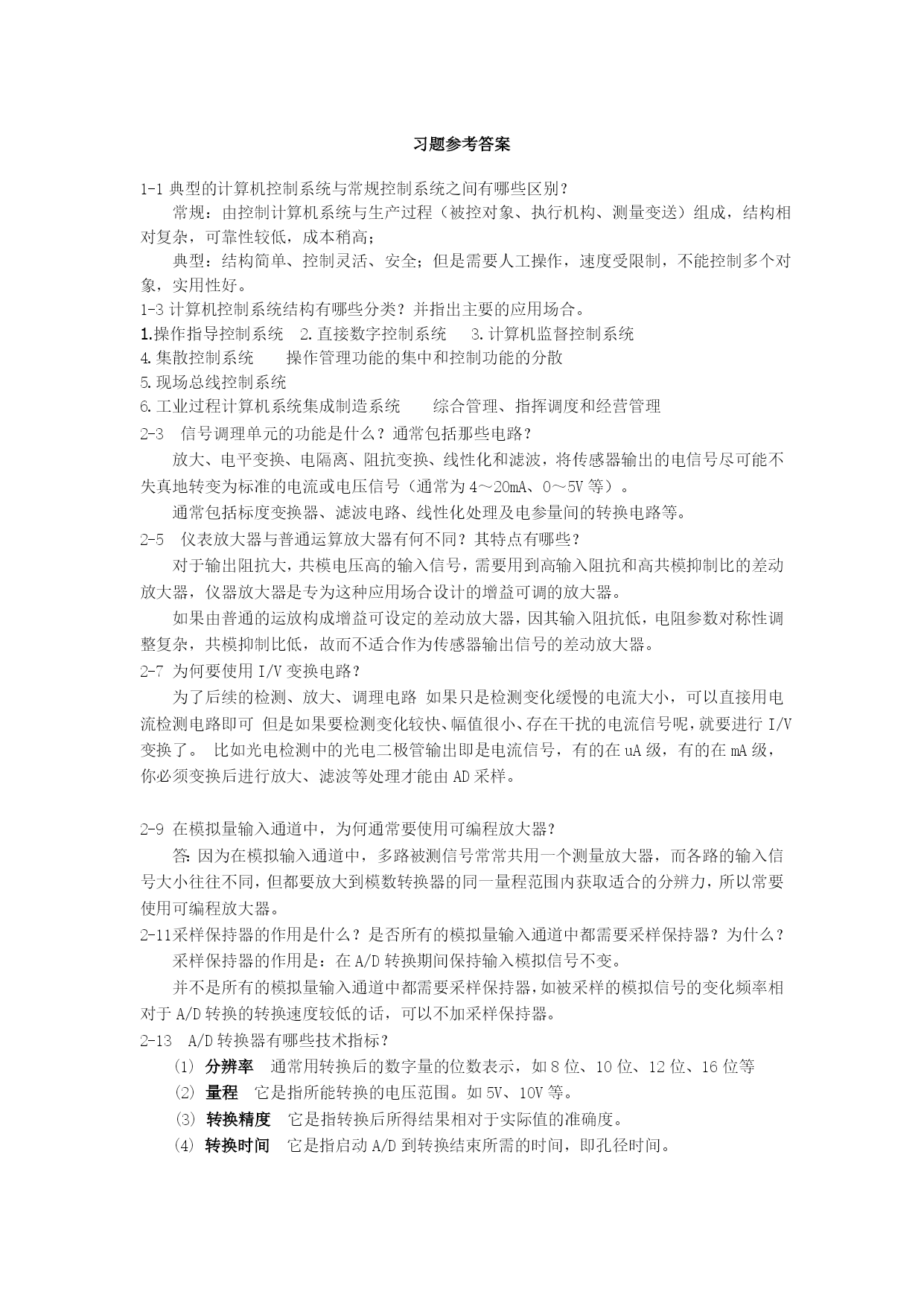

习题参考答案1-1典型的计算机控制系统与常规控制系统之间有哪些区别？常规：由控制计算机系统与生产过程（被控对象、执行机构、测量变送）组成，结构相对复杂，可靠性较低，成本稍高；典型：结构简单、控制灵活、安全；但是需要人工操作，速度受限制，不能控制多个对象，实用性好。1-3计算机控制系统结构有哪些分类？并指出主要的应用场合。操作指导控制系统2.直接数字控制系统3.计算机监督控制系统4.集散控制系统操作管理功能的集中和控制功能的分散5.现场总线控制系统6.工业过程计算机系统集成制造系统综合管理、指挥调度和经营管理2-3信号调理单元的功能是什么？通常包括那些电路？放大、电平变换、电隔离、阻抗变换、线性化和滤波，将传感器输出的电信号尽可能不失真地转变为标准的电流或电压信号（通常为4～20mA、0～5V等）。通常包括标度变换器、滤波电路、线性化处理及电参量间的转换电路等。2-5仪表放大器与普通运算放大器有何不同？其特点有哪些？对于输出阻抗大，共模电压高的输入信号，需要用到高输入阻抗和高共模抑制比的差动放大器，仪器放大器是专为这种应用场合设计的增益可调的放大器。如果由普通的运放构成增益可设定的差动放大器，因其输入阻抗低，电阻参数对称性调整复杂，共模抑制比低，故而不适合作为传感器输出信号的差动放大器。2-7为何要使用I/V变换电路？为了后续的检测、放大、调理电路如果只是检测变化缓慢的电流大小，可以直接用电流检测电路即可但是如果要检测变化较快、HYPERLINK"http://www.so.com/s?q=%E5%B9%85%E5%80%BC&ie=utf-8&src=wenda_link"\t"http://wenda.so.com/q/_blank"幅值很小、存在干扰的电流信号呢，就要进行I/V变换了。比如光电检测中的HYPERLINK"http://www.so.com/s?q=%E5%85%89%E7%94%B5%E4%BA%8C%E6%9E%81%E7%AE%A1&ie=utf-8&src=wenda_link"\t"http://wenda.so.com/q/_blank"光电二极管输出即是电流信号，有的在uA级，有的在mA级，你必须变换后进行放大、滤波等处理才能由AD采样。2-9在模拟量输入通道中，为何通常要使用可编程放大器？答：因为在模拟输入通道中，多路被测信号常常共用一个测量放大器，而各路的输入信号大小往往不同，但都要放大到模数转换器的同一量程范围内获取适合的分辨力，所以常要使用可编程放大器。2-11采样保持器的作用是什么？是否所有的模拟量输入通道中都需要采样保持器？为什么？采样保持器的作用是：在A/D转换期间保持输入模拟信号不变。并不是所有的模拟量输入通道中都需要采样保持器，如被采样的模拟信号的变化频率相对于A/D转换的转换速度较低的话，可以不加采样保持器。2-13A/D转换器有哪些技术指标？(1)分辨率通常用转换后的数字量的位数表示，如8位、10位、12位、16位等(2)量程它是指所能转换的电压范围。如5V、10V等。(3)转换精度它是指转换后所得结果相对于实际值的准确度。(4)转换时间它是指启动A/D到转换结束所需的时间，即孔径时间。(5)工作温度范围较好的A/D转换器的工作温度为-40～85℃，一般的为0～70℃。2-14一个12位的A/D转换器，孔径时间为20μs，绝对精度为±1LSB，若不使用采样保持器，为了确保转换精度，则允许转换的正弦波模拟信号的最大频率是多少？2-16为什么模拟量输出通道中要有零阶保持器？通常用何电路实现？计算机控制系统中通常采用零阶保持器，即前一采样时刻的输出值原封不动的（理想化的）保持到下一采样时刻到来。零阶保持器通常用和模拟量输入通道中的采样保持器一样的电容保持电路来实现。2-17.为何在模拟量输出通道中通道中通常有V/I转换电路？答：这是因为在长距离传输信号时容易引入干扰，而电流传输具有较强的抗干扰能力。2-18数字量输入通道主要由哪些电路构成？答：数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路等组成。2-19数字量输入通道中的调理电路通常哪几种功能？电平转换、滤波、隔离和过电压保护2-25某热处理炉温度变化的范围为0～1350℃,经温度变送器变换为1～5V电压输入AD574A，AD574A的输入范围为0～10V。当t=kT时，AD574A的转换结果为56AH，问此时炉内的温度为多少度？解，，，，或解：对应的电压值为工业控制计算机有什么主要特点?有哪几种主要类型?工业控制计算机的主要类型(1)通用型IPC(2)工业总线工控机(3)DCS现场控制站(4)智能程控仪表和总线型测控仪表(5)嵌入式工控机(6)PLC(7)单元式控制器。工业控制计算机的主要特点(1)
