第10章-釉料制备及施釉.ppt

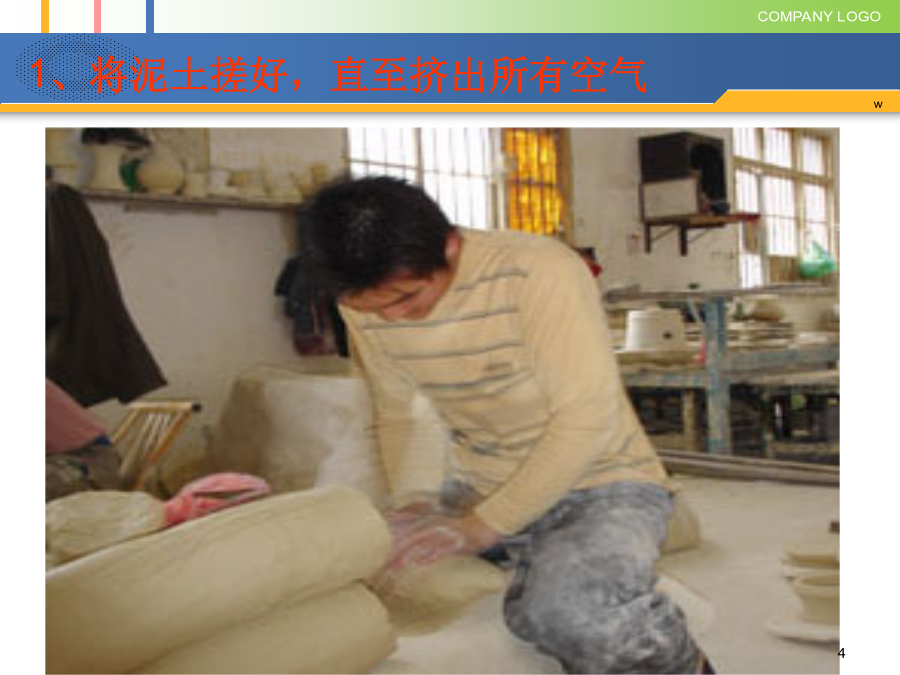

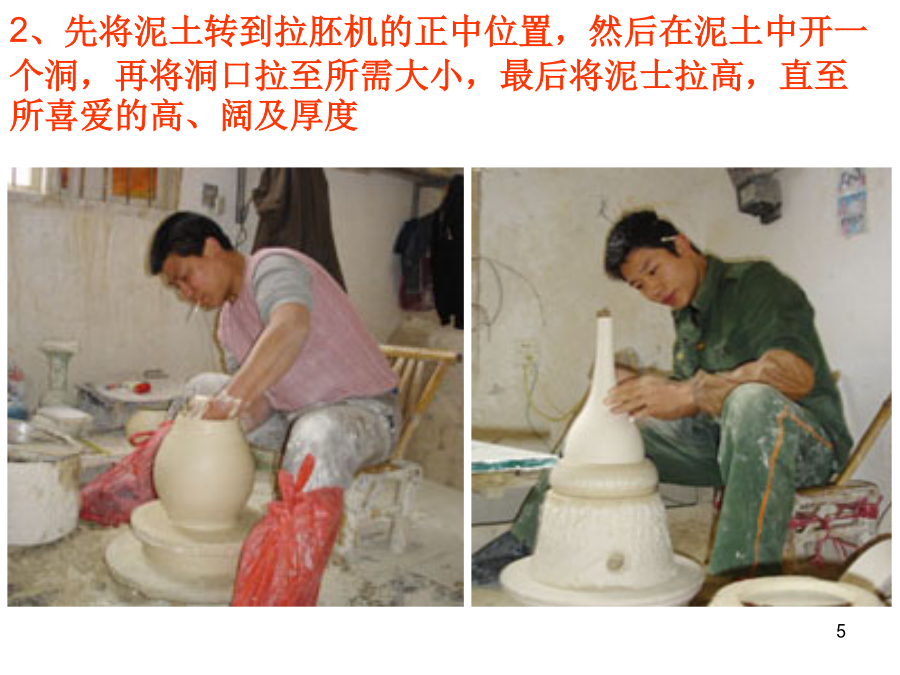

wwww2、先将泥土转到拉胚机的正中位置，然后在泥土中开一个洞，再将洞口拉至所需大小，最后将泥士拉高，直至所喜爱的高、阔及厚度3、当胚土干至坚硬时，将胚土倒转固定于拉胚机上用修胚刀修齐胚土底部4、做好胚体之后，一般需要一段时间的干燥过程。5、先将烧后的胚土底部扫上蜡水，以免沾上釉彩，然后将釉彩淋於胚土上或将胚土浸于釉彩。wwww白菜蜗牛wwwwww釉层是附着在坯体表面的平均厚度为120～140μm的硅酸盐玻璃。釉的特点1.与玻璃有相似的性质：如玻璃的通性（具有各向同性，无固定熔点等均质玻璃所具有的一般性质，而且这些性质随温度和组成变化的规律也极近于玻璃）；有光泽，硬度大；抗酸碱的侵蚀；质地致密，对液气均呈不渗透性质。2.不同之处：玻璃组成类型多，如磷酸盐玻璃、硼酸盐玻璃等；釉属硅酸盐玻璃；釉中Al2O3多；坯釉接触面上相互作用；釉的均匀程度较差，含有气泡、未反应石英或新生成的晶体。w二、釉的作用一般釉的厚度只有坯体厚度的1%-3%，但经过窑火焙烧后，就紧紧附着在瓷胎上，使瓷器致密化、光泽柔和，又不透水和气，给人明亮如镜的感觉。同时可以提高使用强度，起到防止污染，便于清洗等作用。§10.1釉的种类1.按制备方法分类生料釉:全部原料都不经过预选熔制，直接加水调制而成浆。熔块釉:釉料制浆前，先将部分原料熔制成玻璃状物质并用水淬成小块（熔块），再与其余原料混合球磨成釉浆。盐釉:此釉不须事先制备，而是在产品煅烧至高温时，向窑内投入食盐，盐的挥发物使坯体表面形成薄层玻璃物质。土釉:此釉是天然有色粘土经淘洗后直接作为釉料使用。2.按熔剂类型分：长石釉熔剂成分主要是长石，主要用于硬质瓷和卫生瓷器长石釉中KO2+NaO2＜0.6mol,SiO2含量高主要原料：长石、石英、石灰石、粘土,1250℃以上特点：硬度较大、光泽强、略呈乳白色、熔融范围宽、较适合釉上彩饰，与含SiO2较高的坯体结合良好。镁质釉在石灰石釉中引入白云石或滑石,MgO＞0.5mol特点：熔融温度提高、温度范围拓宽，白度、透光度均提高。不足处：釉浆易沉淀、与坯的附着力差。（3）按照烧成温度进行分类烧成温度<1150℃的釉，为低温釉。烧成温度介于1150~1250℃的釉，为中温釉。烧成温度>1250℃的釉，为高温釉。w§10.2釉的组成与配方计算1.玻璃形成剂：玻璃相―釉层的主要物相网络形成体1）氧离子场强要大（阳离子电荷与其离子半径平方之比）一般来说，电荷较高，离子半径较小的阳离子及其化合物是玻璃网络形成剂SiO2-硅酸盐玻璃B2O3P2O52)氧化物的化学键键强要大，单键强度（化合物分解能与阳离子配位数之比）＞335KJ/mol3）极性共价键－离子键向共价键过渡的氧化物易形成玻璃既具有离子键，易改变键角形成不对称变形的趋势－－远程无序又具有共价键的方向性与饱和性，不易改变键角与键长的倾向――远程有序4）熔体的结构：熔体中阳离子团聚合程度大，形成玻璃倾向大，因高聚合的阳离子团难以位移和重排，结晶激活能大，不易组成晶体，阳离子团的对称性低，也容易形成玻璃玻璃。2.助熔剂－网络变性体单键强度＜251KJ/mol不能单独形成玻璃，一般处于玻璃网络之外，所以又称为网络外体。主要有：Li2O、Na2O、K2O、PbO、CaO、MgO等。促进高温化学反应，加速高熔点晶体（SiO2）结构键的断裂和生成低共熔点化合物，调整釉层物理化学性质（机械强度，粘度，化学稳定性等。3.乳浊剂－保证釉层有足够的覆盖能力熔体析出的晶体、气体或分散粒子折射率不同，光线散射产生乳浊。1）悬浮乳浊剂－不溶于釉，以悬浮状态存在SnO2、CeO2、ZrO2、SbO32)析出式乳浊剂－冷却时从熔体中析出微晶ZrO2、SiO2、TiO23)胶体乳浊剂－C、S、P、F4.着色剂－釉层吸收可见光波，呈现不同颜色。1）有色离子着色剂：Cr3+、Mn4+、Fe3+、Co3+等2）胶体离子着色剂：Cu、Au、Ag、CuCl23）晶体着色剂：一些高温形成的尖晶石型矿物二、釉用原料1.引入SiO2的原料2.引入Al2O3，选用优质高岭土，一般粘土用量在10%以下。3.引入Na2O、K2O的原料主要是钾、钠长石，K2CO、Na2CO、KNO3、NaNO3等化工原料仅在某些熔块釉中部分地采用。4.引入CaO的原料。石灰石，方解石、大理石等碳酸盐。5.引入MgO的原料，菱镁矿、白云石、滑石等，采用菱镁矿时，用量不宜超过6%，否则产生缩釉缺陷；滑石一般煅烧后的使用。6.引入ZnO的原料，透明釉中引入量一般控制在5%以下，由锌白引入，生锌白活性大，与水生成氢氧化锌，使釉浆稠化，所以要煅烧后使用。7.引入PbO的原料，铅丹（Pb3O4）铅白（碱式碳酸铅，2PbCO3·Pb(OH)）8.引入B2O3的原料，硼酸H3BO3、硼砂（Na2B4O7）。三、釉
