高中物理-《带电粒子在电场中的运动》精品(课堂PPT).ppt

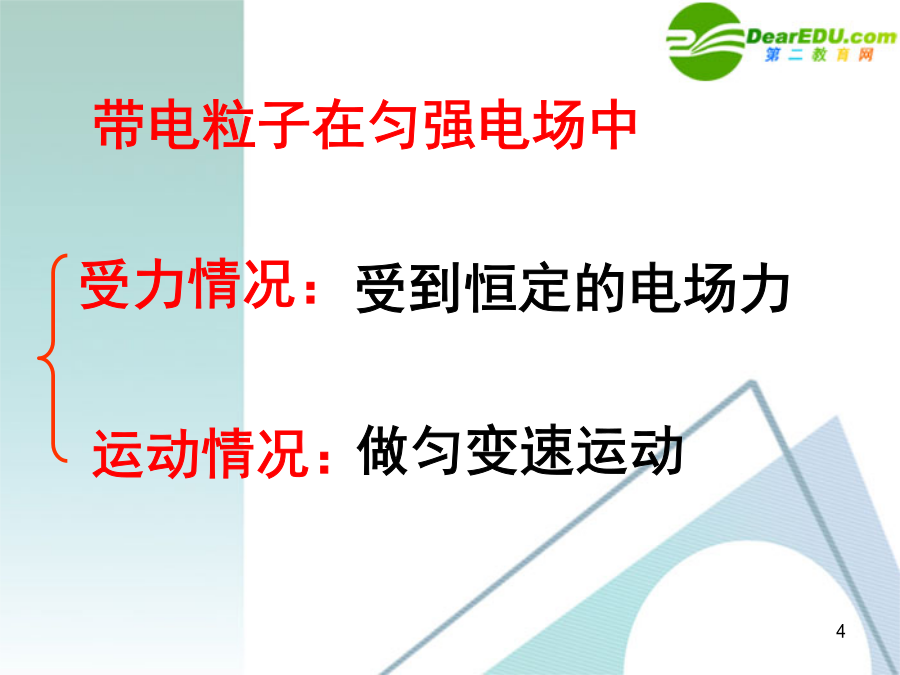

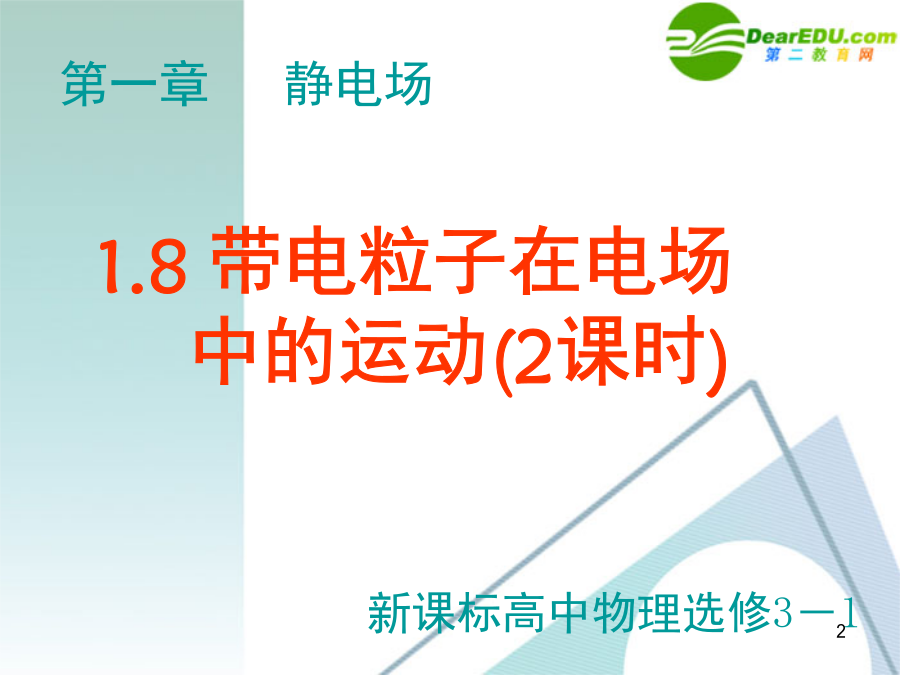

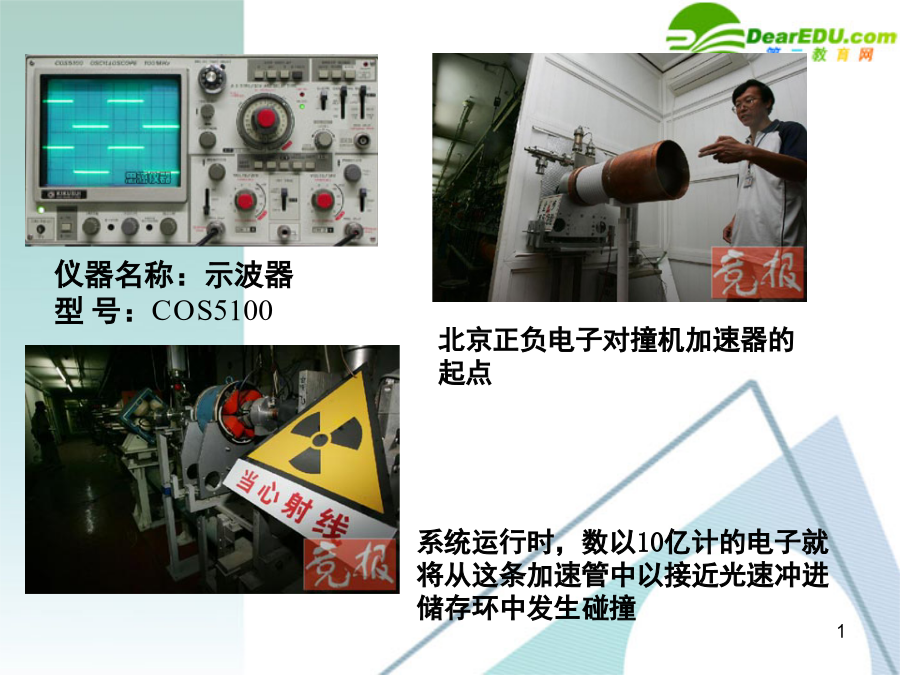

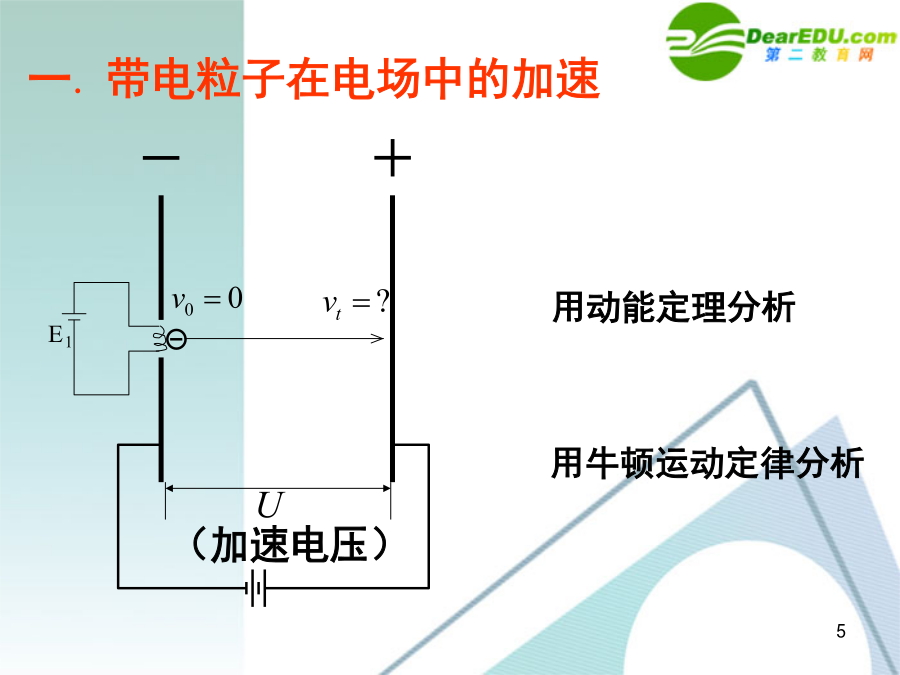

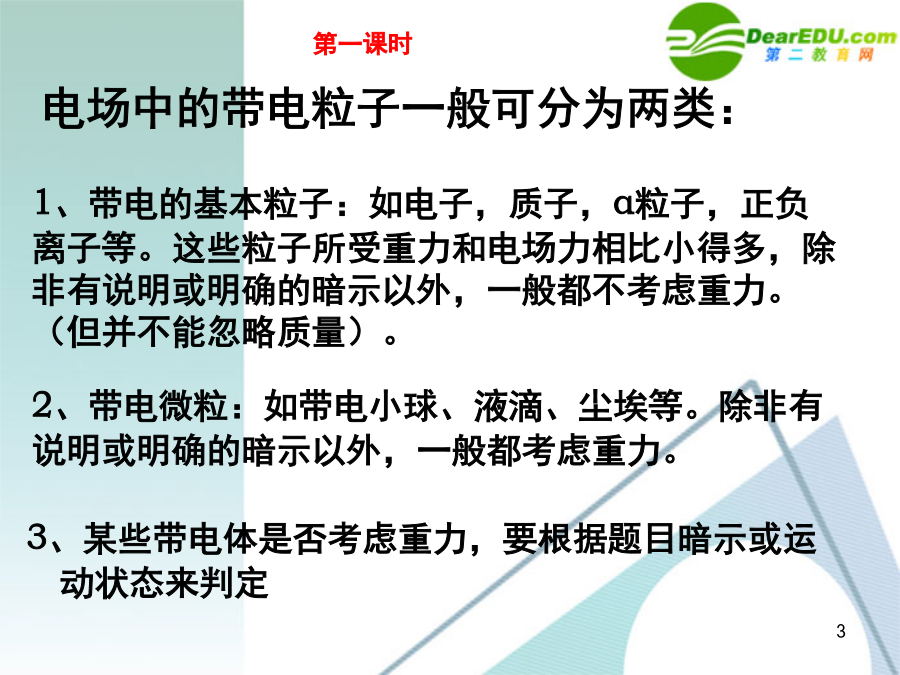

仪器名称：示波器型号：COS51001.8带电粒子在电场中的运动(2课时)3、某些带电体是否考虑重力，要根据题目暗示或运动状态来判定带电粒子在匀强电场中一.带电粒子在电场中的加速q思考题所以结论：由于电场力做功与场强是否匀强无关，与运动路径也无关，所以在处理电场对带电粒子的加速问题时，一般都是利用动能定理进行处理。例2：如图所示，在P板附近有一电子由静止开始向Q板运动，则关于电子在两板间的运动情况，下列叙述正确的是：()ll1.受力分析：粒子受到竖直向下的静电力F＝Eq=qU/d。结论：带电粒子初速度垂直于电场方向飞入匀强电场的问题就是一个类平抛的问题。粒子在与电场垂直的方向上做匀速直线运动粒子在与电场平行的方向上做初速为零的匀加速运动例3L让一价氢离子、一价氦离子和二价氦离子的混合物经过同一加速电场由静止开始加速，然后在同一偏转电场里偏转，在通过加速电场时获得的动能是否相同？通过偏转电场时，它们是否会分为三股？请说明理由。1、试证明：带电粒子垂直进入偏转电场，离开电场时就好象是从初速度所在直线的中点沿直线离开电场的。作业1：离子发生器发射出一束质量为m，电荷量为q的负离子，从静止经加速电压U1加速后，获得速度v0，并沿垂直于电场线方向射入两平行板中央，受偏转电压U2作用后，以速度Ｖ离开电场，已知平行板长为Ｌ，两板间距离为d，作业2：一束电子流经U=5000V的电压加速后，在距两极板等间距处垂直进入平行板间的匀强电场中，若两板间距d=1.0cm，板长l=5.0cm，那么，要使电子能从平行板间飞出，两个板之间的电压最多能加多少？四、示波器的原理（第二课时）产生高速飞行的电子束已知：U1、l、YY׳偏转电极的电压U2、板间距d、板端到荧光屏的距离L。求：电子射出偏转电场时的偏向角正切值tanφ及打到屏上电子的偏移量y׳。1）、如果在电极XX’之间不加电压，而在YY’之间加不变电压，使Y的电势比Y’高，电子将打在荧光屏的什么位置？2）、如果在电极XX’之间不加电压，而在YY’之间加不变电压，使Y’的电势比Y高，电子将打在荧光屏的什么位置？3）、如果在电极YY’之间不加电压，但在XX’之间加不变电压，使X的电势比X’高，电子将打在荧光屏的什么位置？4）、如果在电极YY’之间不加电压，但在XX’之间加不变电压，使X’的电势比X高，电子将打在荧光屏的什么位置？5）、如果在电极XX’之间不加电压，但在YY’之间加如图所示的交变电压，在荧光屏上会看到什么图形？6）、如果在电极XX’之间不加电压，但在YY’之间加如图所示的交变电压，在荧光屏上会看到什么图形？7）、如果在YY’之间加如图所示的交变电压，同时在XX’之间加不变电压，使X的电势比X’高，在荧光屏上会看到什么图形？8）、如果在YY’之间加如图所示的交变电压，同时在XX’之间加不变电压，使X的电势比X’高，在荧光屏上会看到什么图形？8）、如果在YY’之间加如图所示的交变电压，同时在XX’之间加不变电压，使X’的电势比X高，在荧光屏上会看到什么图形？10）、如果在YY’之间加如图所示的交变电压，同时在XX’之间加锯齿形扫描电压，在荧光屏上会看到什么图形？课堂小结：2、下列粒子由静止经加速电压为U的电场加速后，哪种粒子动能最大（）哪种粒子速度最大（）A、质子B、电子C、氘核D、氦核3、如图所示，M、N是在真空中竖直放置的两块平行金属板，质量为m、电量为+q的质子，以极小的初速度由小孔进入电场，当M、N间电压为U时，粒子到达N板的速度为v，如果要使这个带电粒子到达N板的速度为2v，则下述方法能满足要求的是（）A、使M、N间电压增加为2UB、使M、N间电压增加为4UC、使M、N间电压不变，距离减半D、使M、N间电压不变，距离加倍4、质量为m、带电量为q的粒子以初速度v从中线垂直进入偏转电场，刚好离开电场，它在离开电场后偏转角正切为0.5，则下列说法中正确的是A、如果偏转电场的电压为原来的一半，则粒子离开电场后的偏转角正切为0.25B、如果带电粒子的比荷为原来的一半，则粒子离开电场后的偏转角正切为0.25C、如果带电粒子的初速度为原来的2倍，则粒子离开电场后的偏转角正切为0.25D、如果带电粒子的初动能为原来的2倍，则粒子离开电场后的偏转角正切为0.255、质子(质量为m、电量为e)和二价氦离子(质量为4m、电量为2e)以相同的初动能垂直射入同一偏转电场中，离开电场后，它们的偏转角正切之比为，侧移之比为。6、三个电子在同一地点沿同一直线垂直飞入偏转电场，如图所示。则由此可判断（）A、b和c同时飞离电场B、在b飞离电场的瞬间，a刚好打在下极板上C、进入电场时，c速度最大，a速度最小D、c的动能增量最小，a和b的动能增量一样大析与解7、如图，电子在电势差为U1的加速电场中由静止开始加速，然后射入电势差
